基于labVIEW的多点温度检测报警系统设计

多点温度检测报警系统

本文运用LabVIEW灵活的图形化可视化编程技术，将ELVES板卡与LabVIEW相结合，设计了基于LabVIEW的多点温度采集处理演示。该系统采用的温度传感器是Risym 4线热敏传感器模块（热敏传感器模块介绍）利用DAO助手采集的ELVSE板卡（NI MAX ）的模拟电压，，然后采用索引数组一一对应将采到的数据分开。该系统交互性较好，且具有实时数据采集、数据显示、数据处理与分析、超限报警等功能。

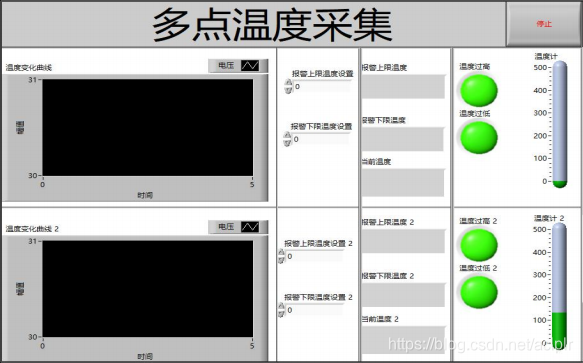

前面板

使用了两个Risym 4线热敏传感器模块，同时对两个点进行测量，可以分别设置温度上下限，并且实时显示温度；当温度过高灯变为红色，代表实时温度高于设定的温度；同样，温度过低灯变为红色，代表实时温度低于设定的温度；当灯为绿色时，代表温度没过所设的限；温度变化曲线可以显示历史温度。
在这里插入图片描述

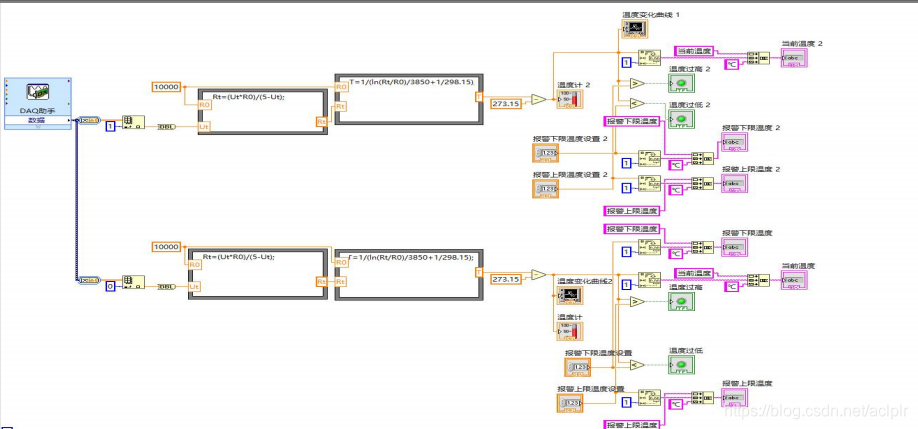

程序框图

多点温度采集，虽然只用了两个温度传感器模块，但之后的原理相似。
在这里插入图片描述

说明

1.温度上下限报警，当实时温度大于温度设定的上限，上线报警灯报警（红色）；当实时温度小于设定的温度下限时，下线报警灯报警（红色）；当实时温度在所设温度上下限之间时，上下限报警灯均为绿色（不报警）。（目的是为了学习后添加控制空调模块）
2.因为我每次所以的NI ELVES II 板不同，所以每次打开程序之前先打开NI MAX软件（驱动）识别ELVIS板卡（如
