君正M300处理器集成USB网卡芯片SR9900驱动调试

原创已于 2025-01-01 17:28:51 修改 · 1.4k 阅读

11 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件 #linux #驱动开发 #硬件工程 #arm开发

于 2025-01-01 17:23:05 首次发布

SR9900驱动

SR9900是USB-CDC-ECM类设备，Linux3.10以及更高版本系统直接使用—在集成了CDC类网卡驱动的系统中免驱使用，CDC Ethernet support (smart devices such as cable modems)，该驱动linux3.10以及更高版本都集成，如果系统中没有，可以去官方下载，编译进去即可。

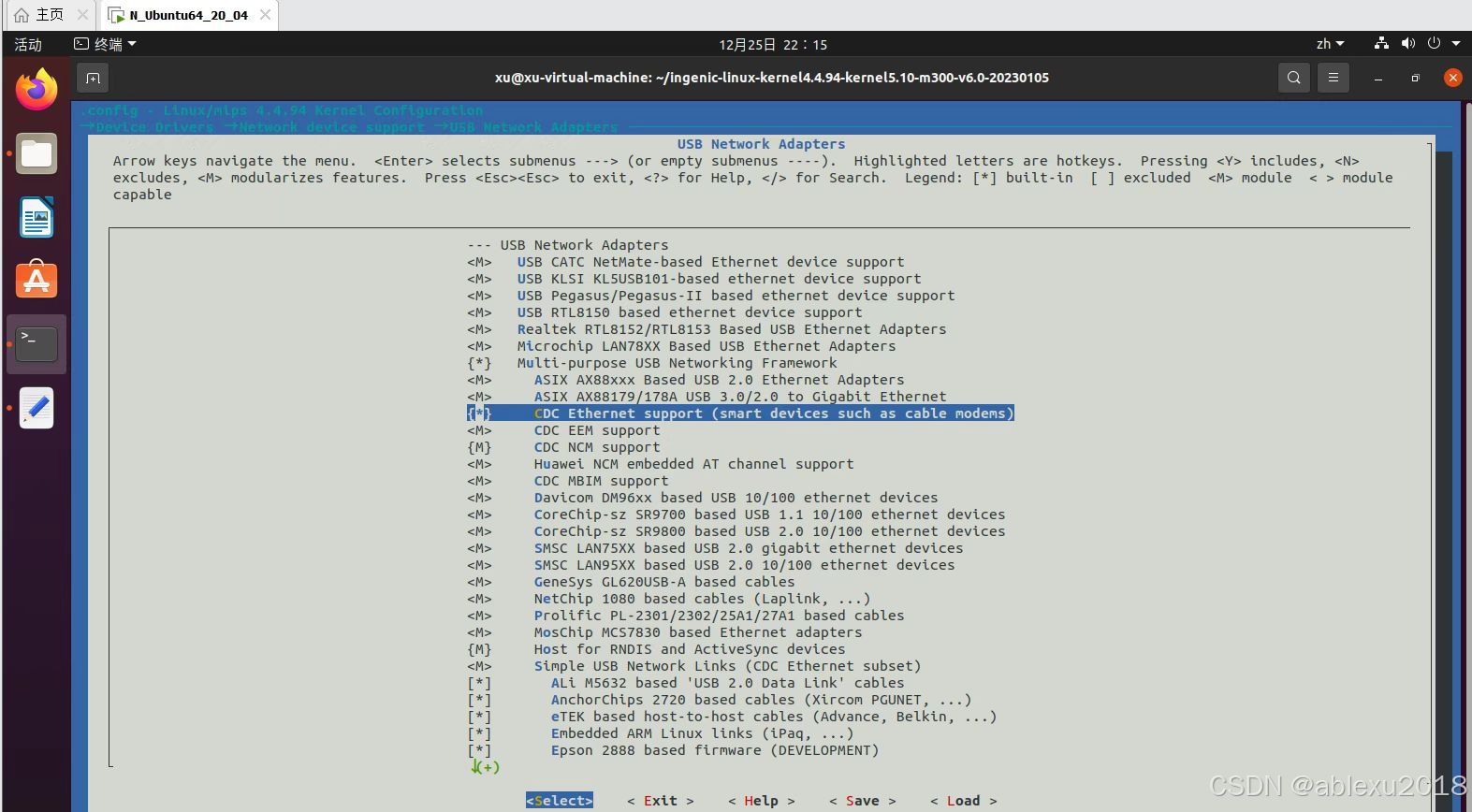

M300内核配置更改

在这里插入图片描述

make kernel-menuconfig

Device Drivers —>
[包含] Network device support —>
<包含> USB Network Adapters —>
<包含> Multi-purpose USB Networking Framework
<包含> CDC Ethernet support (smart devices such as cable modems)

设备树更改

~/ingenic-linux-kernel4.4.94-kernel5.10-m300-v6.0-20230105/kernel/kernel-4.4.94/arch/mips/boot/dts/ingenic/gewu.dts
设备树修改

&otg {
	g-use-dma;
	dr_mode = "host"; // host,peripheral,otg
	status = "okay";
};

&otg_phy {
	ingenic,id-dete-gpio = <&gpc 27 GPIO_ACTIVE_LOW INGENIC_GPIO_NOBIAS>;
	ingenic,vbus-dete-gpio = <&gpc 22 GPIO_ACTIVE_LOW INGENIC_GPIO_NOBIAS>;
	ingenic,drvvbus-gpio = <&gpe 22 GPIO_ACTIVE_HIGH INGENIC_GPIO_NOBIAS>;
	status = "okay";
};

驱动调试

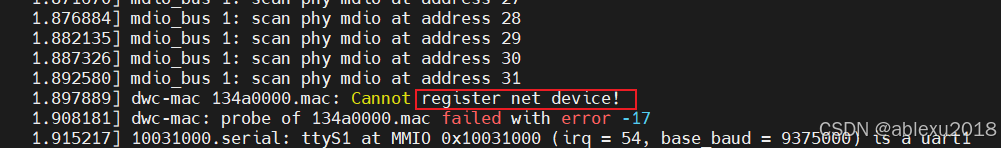

USB网卡和GMAC网卡设备名（eth0）冲突导致无法注册
在这里插入图片描述

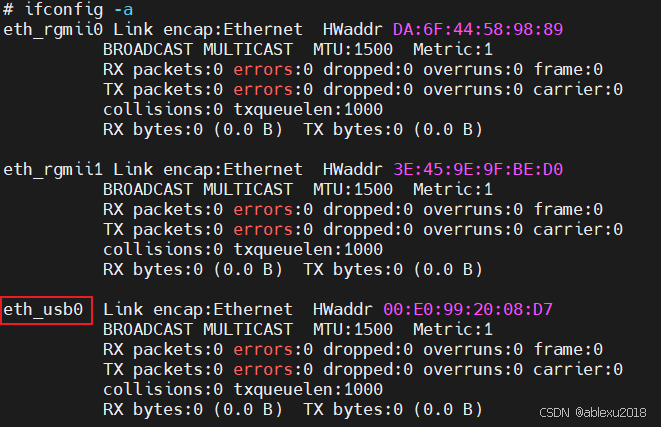

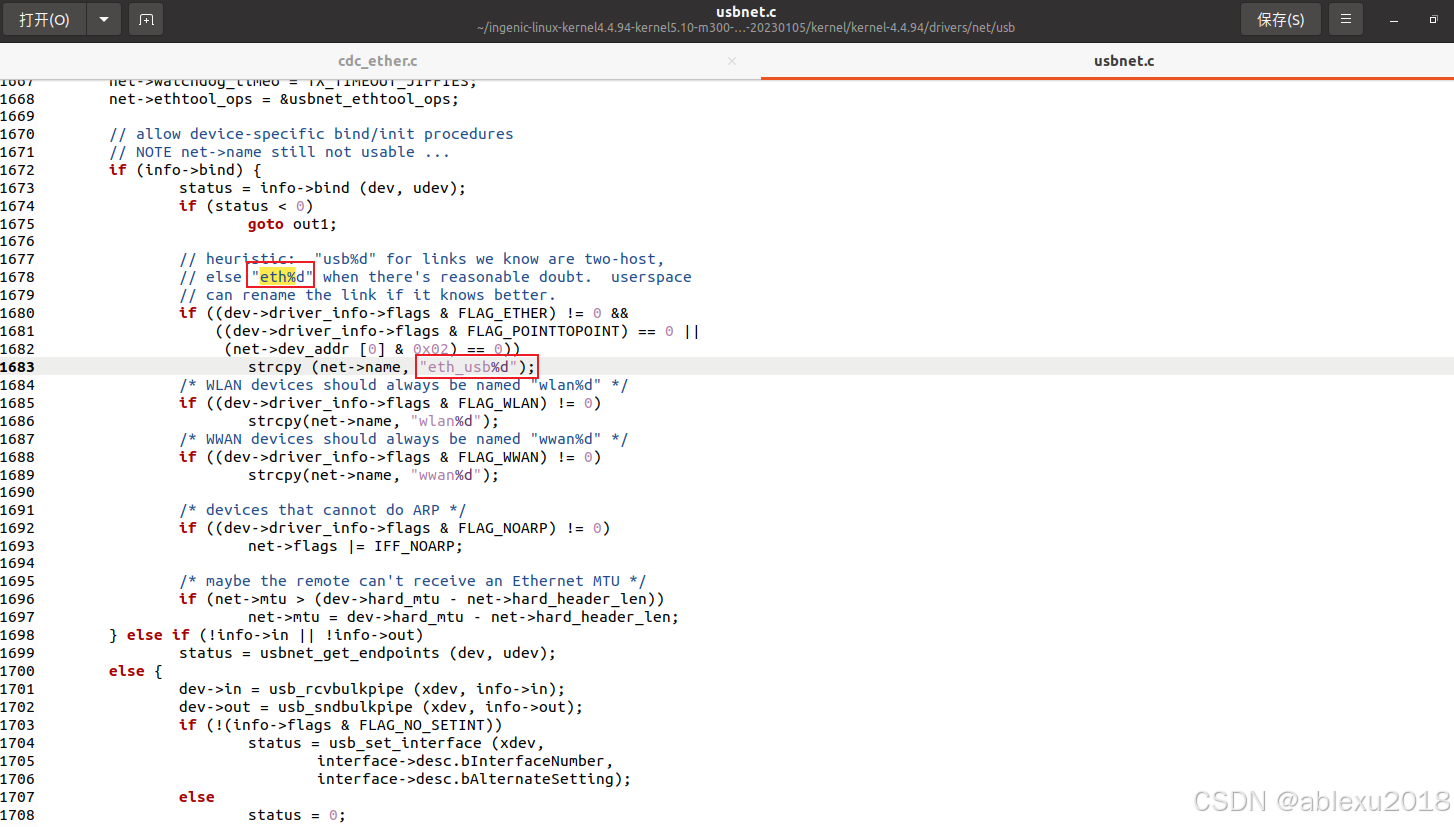

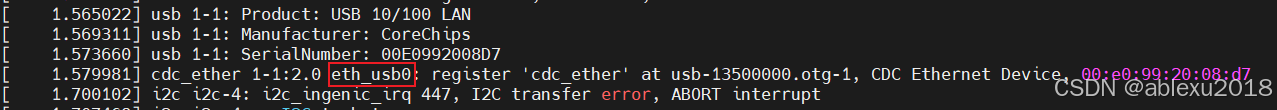

网卡设备名冲突解决

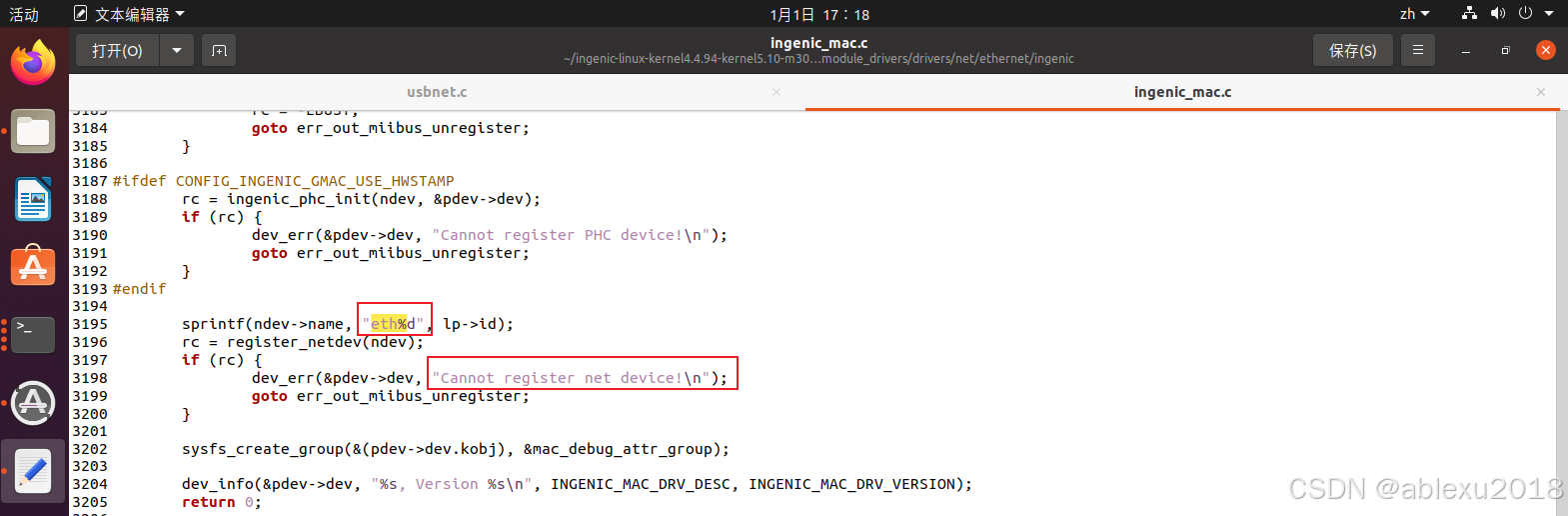

~/ingenic-linux-kernel4.4.94-kernel5.10-m300-v6.0-20230105//kerne/kernel/kerne/kernel/ke/kernel/k/ke/ker/////k//ke//kernel/kernel-4.4.94/module_drivers/drivers/net/ethernet/ingenic/ingenic_mac.c
在这里插入图片描述
