在对流场模拟结果进行处理时，不可避免的存在些许的噪声导致tecplot的曲线不光滑，故介绍一下tecplot中曲线光滑的方法
1.选择data-alter
2.data中选择smooth,通过调节number of passes，调节曲线光滑程度
大功告成！
2.tecplot中提取某一条直线上的数值的方法

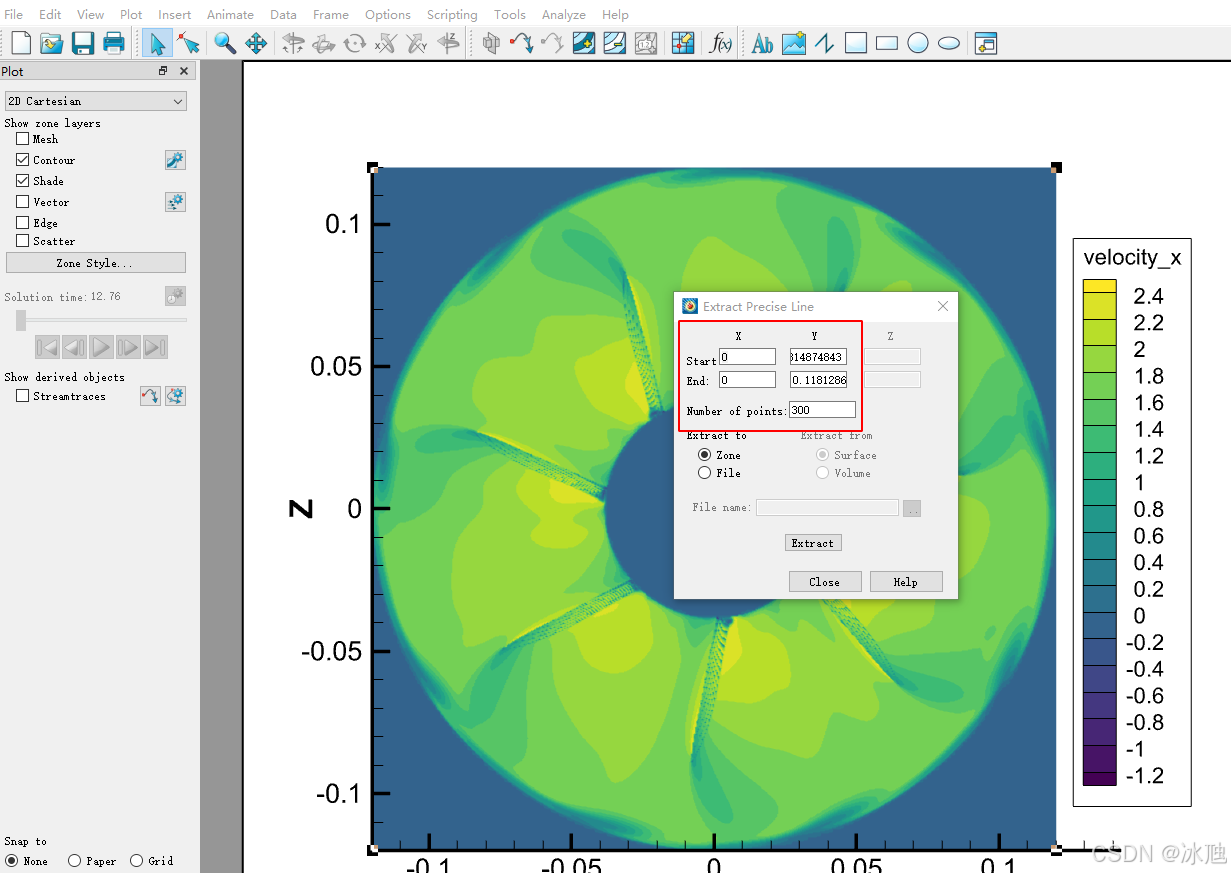

data-Extract-precise line

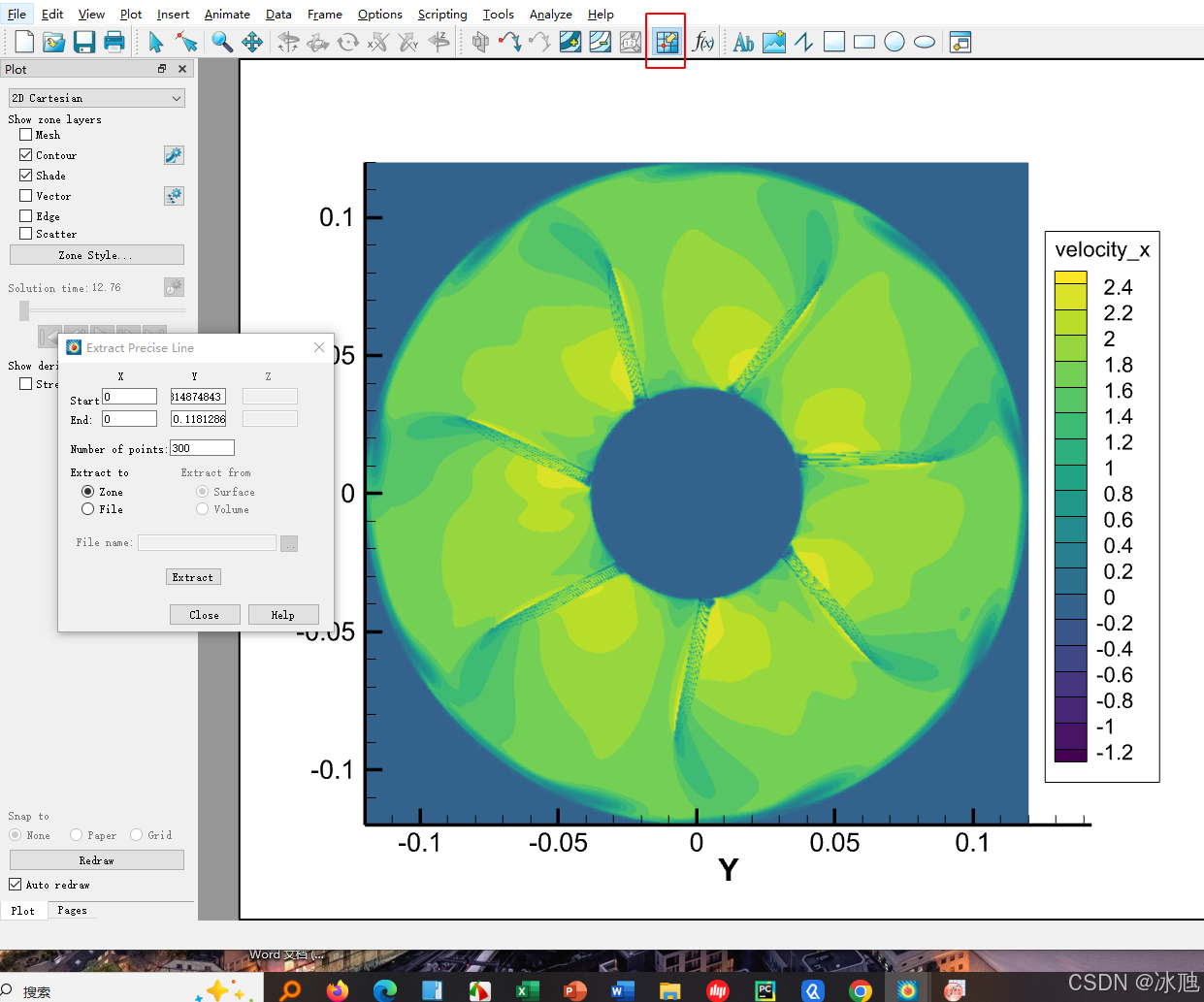

起始点-终止点坐标可以使用以下工具确定
然后点击zone-Extract提取

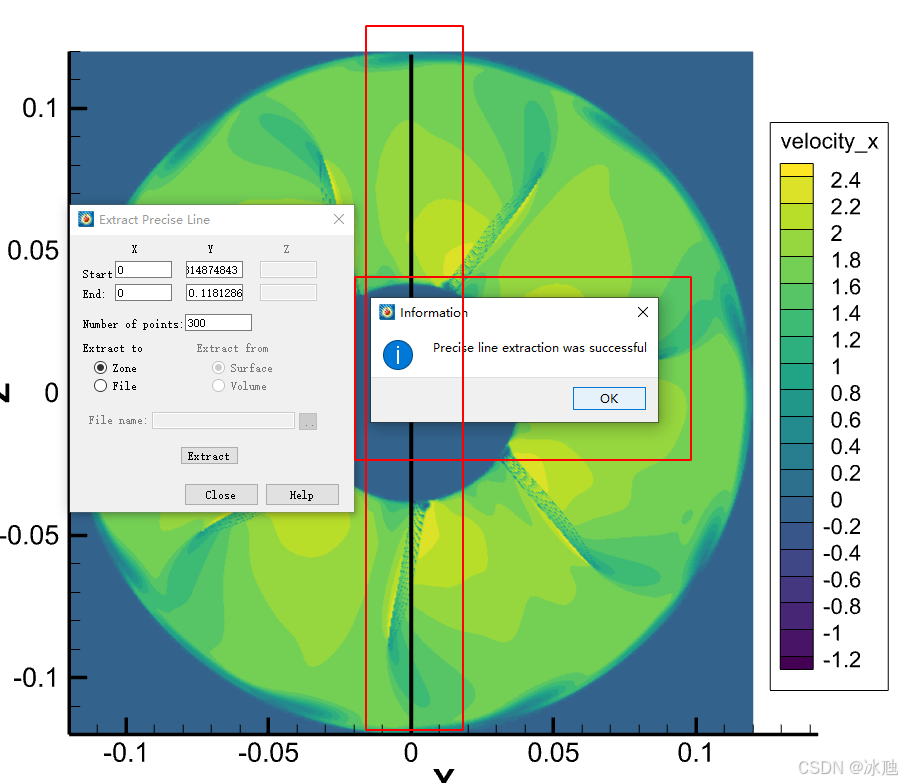

如图所示：

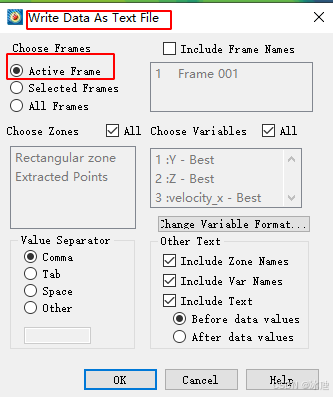

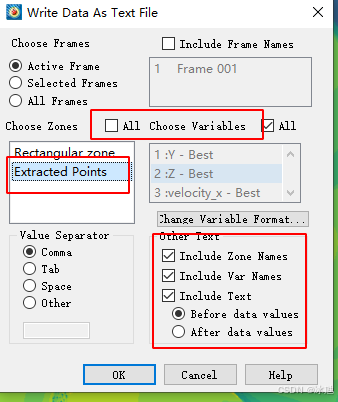

将提取的曲线数值转成excel导出：tool-write data as
大功告成
