tips：本篇文章基于Hotspot JVM与JDK 1.8所撰写。

内存区域

我们首先来根据一张图初步了解一下内存区域的划分：
JVM内存区域
因为我发现每一版块都有好多东西要说，故把各区域单拿出来一一说明。
下面介绍的是主管JVM程序运行的区域——栈。

Java虚拟机栈（stack）

每一条Java虚拟机线程都有自己私有的Java虚拟机栈，这个栈与线程同时创建，也就是说，虚拟机栈的生命周期跟线程是一样的。

虚拟机栈描述的是Java方法执行的内存模型：
每个方法在执行的同时都会创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态链接、方法出口等信息。
每一个方法从调用直至执行完成的过程，就对应着一个栈帧在虚拟机栈中入栈到出栈的过程。
线程在运行的过程中，只有一个栈帧处于活跃状态，这个栈帧称为当前栈帧，这个栈帧对应的方法称为当前方法，定义这个方法的类称作当前类。

那栈中，或者说栈帧中的各个结构究竟保存着什么？他们在JVM中又起到什么作用？
JVM规范上是这么说的：栈帧是用来存储数据和部分过程结果的数据结构，同时也用来处理动态链接、方法返回值和异常分派。
存储数据和部分过程结果？什么数据？什么结果？动态链接是啥？异常分派又是个啥？
这样解释未免有些抽象，下面我们根据栈帧的整体结构，一步步将栈帧分解开来。

局部变量表

局部变量表，顾名思义，就是用来存储方法中的所有局部变量值（包括传递的参数）。
这个局部变量值的含义是：变量的作用范围、变量的名称和数据类型信息。

JVM在编译期时，就已经决定好了局部变量表的大小，并将这些数据放进了方法区（方法的code属性的max_locals数据项）。

一个slot（槽位）可以保存一个类型为：boolean、byte、char、short、int、float、reference或returnAddress的数据，而long和double类型占两个连续的slot，采用其较小的索引值定位。
reference类型，它不等同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或其他与此对象相关的位置。
returnAddress类型：指向了一条字节码指令的地址。

局部变量表的理论简介到此为止，那它里面究竟装着些什么东西呢？它的结构又是怎么样的？
我们首先来看LocalVariableTable的属性结构。

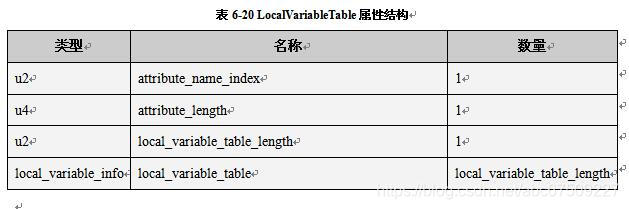

LocalVariableTable属性的格式如下：

这里简单介绍一下前几样属性：

attribute_name_index：对常量池表的一个有效索引。常量池在该索引处的成员用以表示字符串LocalVariableTable。
attribute_length：当前属性的长度，不包括初始的6个字节（也就是不包含attribute_name_index和attribute_length本身的长度）。
local_variable_table_length：关于local_variable_table[]数组的成员数量。

主要看locao_variable_table。
《Java虚拟机规范》中对其的描述是这样的：local_variable_table数组中的每一项，都以偏移量的形式给出了code数组中的某个范围，当局部变量处在这个范围内的时候，它是有值的。此项还会给出局部变量在当前帧的局部变量表中的索引。

这个是什么意思呢？我们先来看它的成员结构：
local_variable_info

我们通过联系程序本身，来看这个表的成员：
首先来看一段java代码：

public void testMethod(int a) {
        int b = 2;
        int c = 3;
    }

用javap -verbose Test.class指令对其反编译：

public void testMethod(int);
Code:
      stack=1, locals=4, args_size=2
         0: iconst_2
         1: istore_2
         2: iconst_3
         3: istore_3
         4: return

      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       5     0  this   LTest;
            0       5     1     a   I
            2       3     2     b   I
            4       1     3     c   I

结合其中的LocalVariableTable，逐一看locao_variable_table中的成员：

start_pc：代表了这个局部变量的生命周期开始时期的字节码偏移量。
也就是上面LocalVariableTable中的Start项，与Code中字节码指令对应。
比如变量b，其字节码偏移量（也就是Start）为2。
而它初始化是什么时候呢？是字节码偏移量为1的时候：
1: istore_2这一步将操作数栈栈顶元素弹出，而其上一步（iconst_2）已经将常量2压入栈中，所以这一步的操作恰恰对应了原代码中的 b=2，也就是变量b被初始化时（生命周期开始）。
所以它的作用域开始于字节码偏移量为2的时期，也就是起始于2: iconst_3。
length：代表这个局部变量的作用范围，与上面的start_pc结合起来就是局部变量在字节码中的范围。
继续拿变量b举例吧，它的Length为3，代表其作用域宽度为3，也就是2~4。
正好是该方法结束，局部变量被回收的位置。
start_pc和length结合也可以看成指定局部变量占用Slot的时间。
name_index和descriptor_index均是对常量池表的一个有效索引。
前者表示局部变量的名称，后者表示局部变量的描述符。
其实就是上面的Name和Signature，看常量池中的内容：

  #15 = Utf8               a
  #16 = Utf8               I
  #17 = Utf8               b
  #18 = Utf8               c

a、b、c 就是局部变量的名称（name_index），I 即为局部变量的描述（int类型）。

index：表示这个局部变量在当前栈帧的局部变量表中的索引（也就是Slot的位置）。
（注意，long和double类型因占用两个Slot，所以会占用index和index+1两个位置）

回过头重新来看locao_variable_table的描述：
local_variable_table数组中的每一项，都以偏移量的形式给出了code数组中的某个范围。
（其实也就是Start和length代表的作用域范围）
当局部变量处在这个范围内的时候，它是有值的。
（因为它基本代表了局部变量的生命周期）
此项还会给出局部变量在当前帧的局部变量表中的索引（index）。

接下来说一下Slot被复用的情况。
我们用代码块来限制变量的作用域：

public void testMethod(int a) {

		{
        	int b = 2;
        }

        int c = 3;
    }

再来看反编译后的字节码指令：

public void testMethod(int);
    Code:
      stack=1, locals=3, args_size=2
         0: iconst_2
         1: istore_2
         2: iconst_3
         3: istore_2
         4: return

      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       5     0  this   LTest;
            0       5     1     a   I
            4       1     2     c   I

可以看到，变量b消失了，那么b没有占用Slot吗？
实际上是占用了的，只不过到了其作用域后，它的Slot就被变量c复用了。
而如果变量定义的位置是作用域最后一行的话，那么它是不会出现在LocalVariableTable表中的。

变量b在局部变量结构中的表示应该是这样的：

Start  Length  Slot  Name   Signature
    2       0     2     b   I

它的作用域可以说为0，也就是当它被保存在局部变量表，占用Slot=2的槽位后（1: istore_2），马上被清除，其Slot也被变量c复用。

简单来说，如果当前字节码程序计数器的值超出了某个变量的作用域，那么这个变量对应的Slot就可以被其他变量使用。
（变量的作用域为 [start, start+length] ，要注意的一点是作用域两边都是包含的）

操作数栈

每个栈帧内部都包含一个称为操作数栈的后进先出栈。
同样，操作数栈的最大深度由编译期决定，并通过code属性（max_stack项）保存及提供给栈帧使用。

操作数栈的作用是什么？
它的作用基本上可以总结为两个：

你可以把它当做是变量进行操作的存储区域，比如对变量的加减乘除运算，都是利用操作数栈来进行。
在调用其他方法时利用操作数栈来完成参数的传递。

下面我们根据一个简单的Java程序对操作数栈进行说明：

public class Test {

    public void testA() {

        int a = testB(5);

    }

    public int testB(int x) {
        int a = 1;
        int b = 2;
        int c = (a + b) * x;

        return c;
    }

    public static void main(String[] args) {

        Test test = new Test();
        test.testA();
    }
}

用javap对程序进行反编译，看它的字节码指令，先来看testB方法的：

 public int testB(int);
    Code:
      stack=2, locals=5, args_size=2
         0: iconst_1
         1: istore_2
         2: iconst_2
         3: istore_3
         4: iload_2
         5: iload_3
         6: iadd
         7: iload_1
         8: imul
         9: istore        4
        11: iload         4
        13: ireturn

0~3：iconst_n指令表示将常量n压入操作数栈，而istore_n表示将操作数栈栈顶元素弹出并保存在局部变量表slot=n的位置上。
这里是为变量a和变量b的赋值操作。
执行完istore_3的指令后，操作数栈仍然为空状态。
iload_n：iload_n命令表示从局部变量表中取出slot=n位置上的变量压入操作数栈中，与istore_n对应。

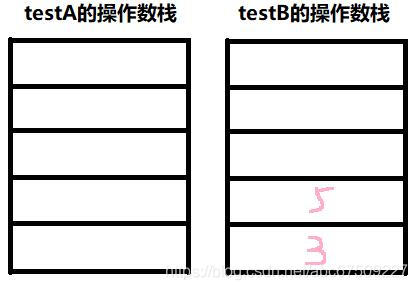

此时操作数栈中的情况：
iadd：iadd命令将操作数栈栈顶的两个int型数值相加，将结果入栈（这里就是将变量a和b相加）。
此时操作数栈的情况：
imul：imul命令将操作数栈栈顶的两个int型数值相乘，将结果入栈。
上一步iload_1将变量x入栈，而调用方法时传过来的x的值为5，所以此时操作数栈：

最后将结果保存在局部变量表索引为4的地方（也就是变量c的位置），返回结果。

这就是操作数栈的第一个作用：对变量进行操作的存储区域。

上面的论述之中有一个小问题：
局部变量表结构中是没有字面值的，那么变量的值从操作数栈出栈后，保存在了哪里呢？
对于这个问题，我的理解是：
局部变量表中的Slot储存了变量的类型和名字等信息，而这个Slot对应的变量名是一个类似于地址索引之类的东西，指向变量的地址空间，而操作数栈是根据这个索引将变量的值保存在这个地址上的。
所以说从操作数栈出栈保存到局部变量表指定Slot位置上，实际上是保存在其指向的地址空间上。

tips：这个引用和对象引用不同，对象实例保存在堆中，当两个对象引用指向同一个对象实例时，实例内容的改变是可以被另一个引用观测到的，而基本类型的引用是观测不到的。
举个例子：

public class Test {

    int a = 1;

    public static void main(String[] args) {

        Test test1 = new Test();
        Test test2 = test1;

        System.out.println("test1.a =  " + test1.a);
        System.out.println("test2.a =  " + test2.a);

        test1.a = 5;

        System.out.println("test1.a =  " + test1.a);
        System.out.println("test2.a =  " + test2.a);

    }
}/* Output
test1.a =  1
test2.a =  1
test1.a =  5
test2.a =  5
*/

当test1改变了实例的内容时，test2因为与test1指向的同一个实例，所以内容一样。

我们来看基本类型的变量：

int a = 1;
int b = a;
int c = 2;

System.out.println("a = " + a);
System.out.println("b = " + b);
System.out.println("c = " + c);

a = 2;

System.out.println("a = " + a);
System.out.println("b = " + b);
System.out.println("c = " + c);
/* Output
a = 1
b = 1
c = 2
a = 2
b = 1
c = 2
*/

这个结果是众所周知的，但是它在内存中的表现呢？
当a初始化时，他们会先在栈中扫描，看有没有字面量为1的地址，有的话，就指向它，没有的话就开辟出一块字面量为1的地址，再指向它，c也一样。
而当执行b = a的时候，b指向的与a指向的是同一块地址，也就是字面量为1的地址。

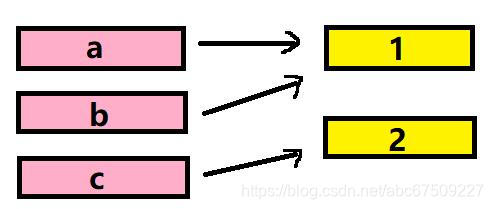

也就是说，当初始化完成时，是这样的：
字面量地址

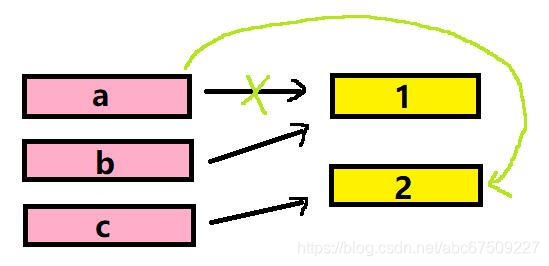

而当执行a = 2时，它并不会改变原先地址的值，而是重新搜索栈中有没有字面量为2的地址，如果有，就让a指向它，没有就开辟一块出来，所以不会影响到b指向的内容：

而对象的引用就像上面说的，改变内容是不会重新开辟空间的。
这里简单的提一句，关于String类型的变量，如果创建时是：

String s = new String("ABC");

那么它跟对象的引用是一样的。
但是如果创建时是：

String s = "ABC";

那么它跟基本类型引用是相同的。

至于第二个作用：利用操作数栈来完成参数的传递，根据程序流程图就可以理解。
还是刚才那个程序，我们分析完了testB方法的字节码，现在来看testA方法的字节码指令：

public void testA();
    Code:
      stack=2, locals=2, args_size=1
         0: aload_0
         1: iconst_5
         2: invokevirtual #2                  // Method testB:(I)I
         5: istore_1
         6: return
