概述

无论是基于Spring Boot还是基于SSM框架的Web开发，都涉及到了Spring MVC框架的使用。Spring MVC是Spring Framework的其中一个产品，是一个强大灵活的基于MVC的Web框架，它包含以下优点：

请求统一通过内置的DispatcherServlet处理，开发者无需编写难以管理、维护的Filter、Servlet类。
分工明确，包括控制器、验证器、命令对象、模型对象、处理程序映射视图解析器等等，每一个功能实现由一个专门的对象负责完成
自带Spring框架的IoC和AOP功能，有效降低了代码的耦合度
配置相对于传统的web.xml更加简单方便，维护起来更加容易
支持国际化
支持多种视图技术

本文假定读者有一定的Spring MVC开发经验。

DispatcherServlet

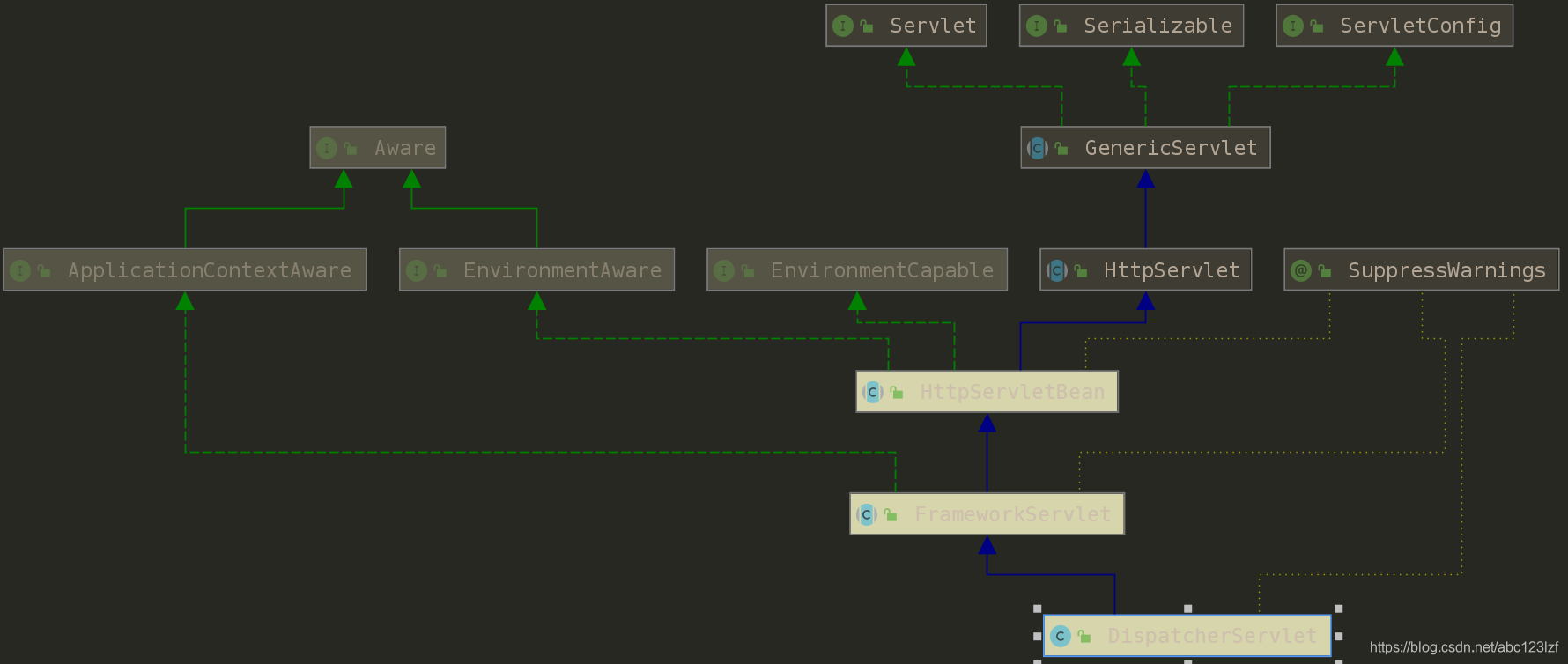

DispatcherServlet是整个Spring MVC的核心，它的继承体系如下：
在这里插入图片描述
可以看出它实现了javax.servlet.Servlet接口，所以它本质上是一个Servlet，并可通过web.xml文件注册到Servlet容器上。
并且，它也实现了ApplicationContextAware和EnvironmentAware接口，所以在Spring容器在创建DispatcherServlet实例的时候，也会将IoC容器ApplicationContext和环境参数容器Environment注入到DispatcherServlet，使其可以利用到Spring的IoC容器。

一般在开发基于Spring MVC的Web应用的时候，我们一般会在web.xml文件中这么定义这个DispatcherServlet：

<servlet>
	<servlet-name>DispatcherServlet</servlet-name>
	<servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
	<load-on-startup>1</load-on-startup>
	<init-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>classpath:applicationContext.xml</param-value>
    </init-param>
</servlet>
<servlet-mapping>
    <servlet-name>DispatcherServlet</servlet-name>
    <url-pattern>/</url-pattern>
</servlet-mapping>

可以看出和一般的Servlet配置没什么区别，我们只需要将所有的URL请求产生的HttpServletRequest都由这个DispatcherServlet进行处理就可以了。同样和其它Servlet类似，DispatcherServlet是单例的，多个请求由同一个DispatcherServlet处理。

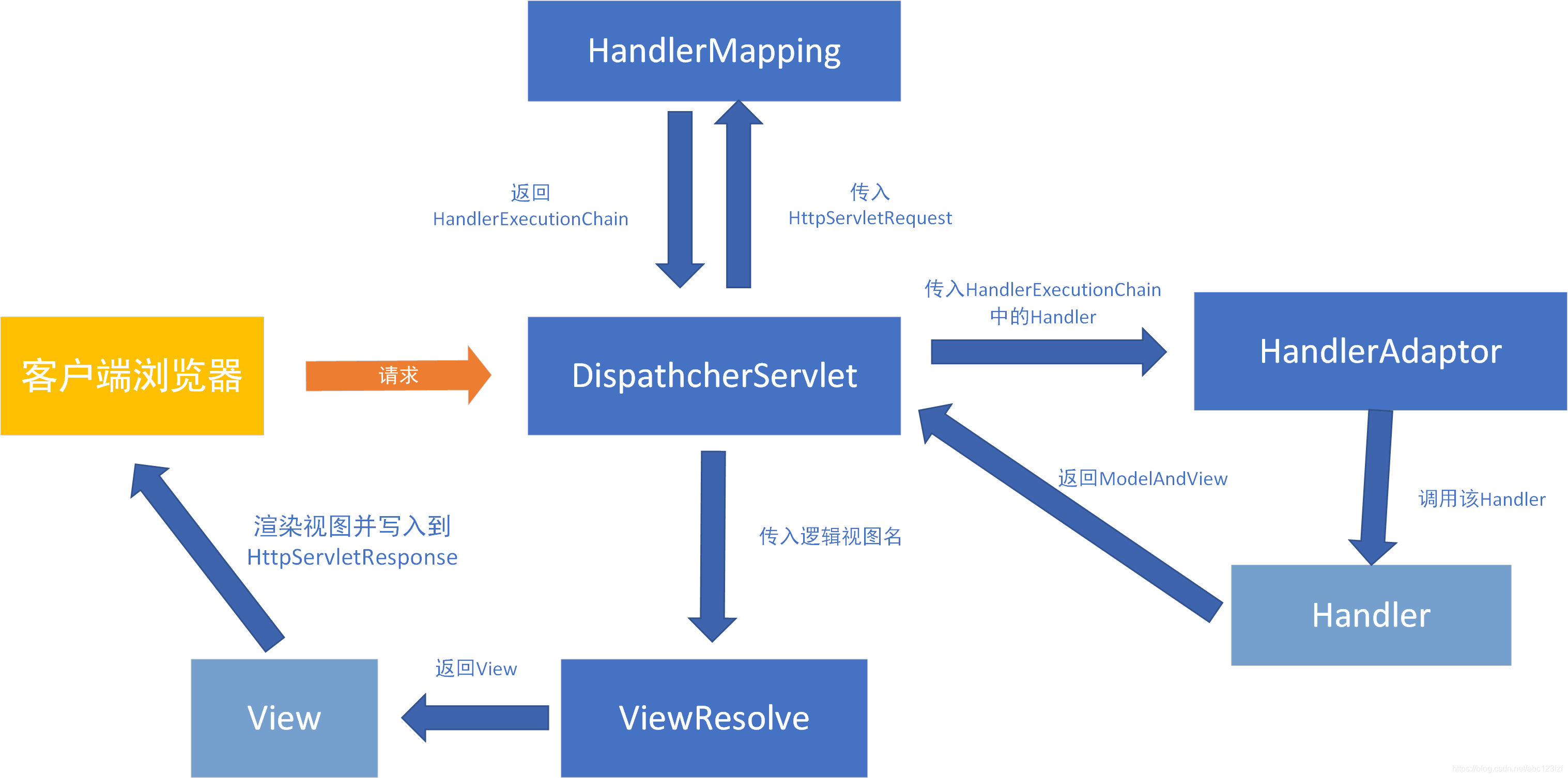

DispatcherServlet处理请求的流程可以用以下图片概括：
在这里插入图片描述
其处理流程可以概括为：

客户端发起请求后，由Servlet容器将请求包装为HttpServletRequest对象，然后Servlet容器通过反射创建DispatcherServlet对象，调用其init方法并传入ServletConfig对象（存储了web.xml文件定义的init-param参数）初始化DispatcherServlet，然后调用其service方法并传入HttpServletRequest和HttpServletResponse进行服务。
Disp
