一.MVC模式
1.web项目的分层设计:

  • 数据访问接口:Dao层
  • 处理业务逻辑:Service层
  • 数据实体:POJO
  • 负责前端请求的接受并处理:Servlet
  • 负责前端页面展示:JSP或者HTML
    这种架构模式就是MVC设计模式,它是软件工程中的一种软件架构模式,它强制性地是软件系统的输入、处理和输出分开。
    把软件系统分为三个部分:模型(Model),视图(View),
    控制器(Controller)

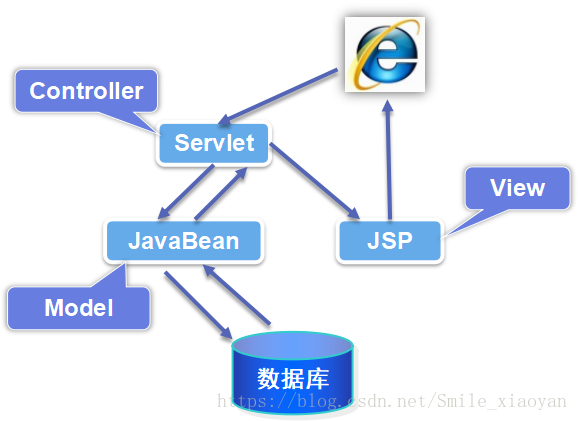

2.MVC设计模式的对应关系
1)模型(Model):模型对象拥有更多的处理任务,使应用程序的主体部分,它负责数据逻辑(业务规则)的处理和数据库操作(即在数据库中存取数据)。对应组件:JavaBean(如超市系统——处理业务逻辑的Service层,与数据库操作相关的DAO层,贯穿于各层之间的数据模型,即数据实体POJO)
2)视图(View):负责格式化数据并把他们呈现给用户,包括数据展示,用户交互,数据验证,页面设计等功能。对应组件,JSP或者HTML文件(如超市系统的JSP页面)
3)控制器(Controller):负责接收或转发请求,对请求进行处理后指派视图并将响应结果发送给客户端。对应组件,Servlet(如超市系统——Servlet)

如图所示:
在这里插入图片描述

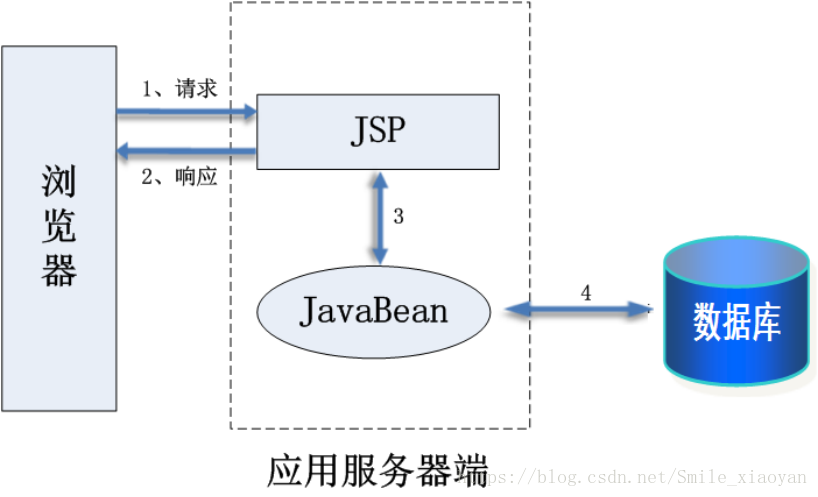

3.JSP Model1
简介:当业务流程为简单的时候,可以把控制器的功能交给视图来实现,这种模式称为JSP Model1
故Model1模式只有视图和模型,没有控制器(即JSP+JavaBean)
如图所示:

在这里插入图片描述

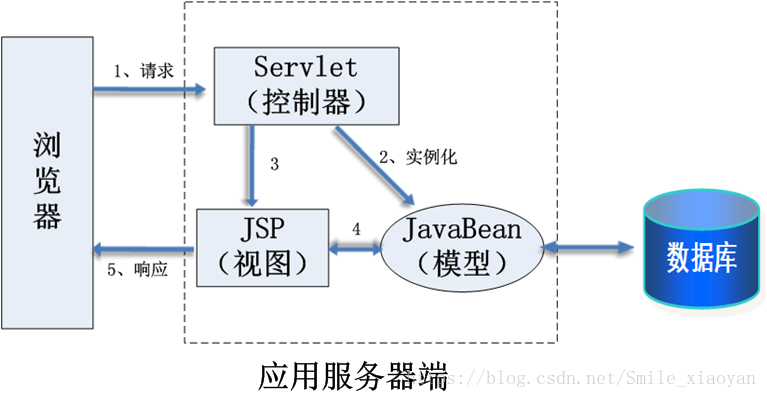

4.JSP Model2
简介:相当于JSP Model1,当业务流程复杂的时候,就需要把业务流程控制交给控制器来实现,JSP专注于视图的展现即可,这种模式称为JSP Model2(即JSP+Servlet+JavaBean)
如图所示:

在这里插入图片描述

二.SpringMVC
1.简介:

我是用版本是intelliJ IDEA2016.3.4

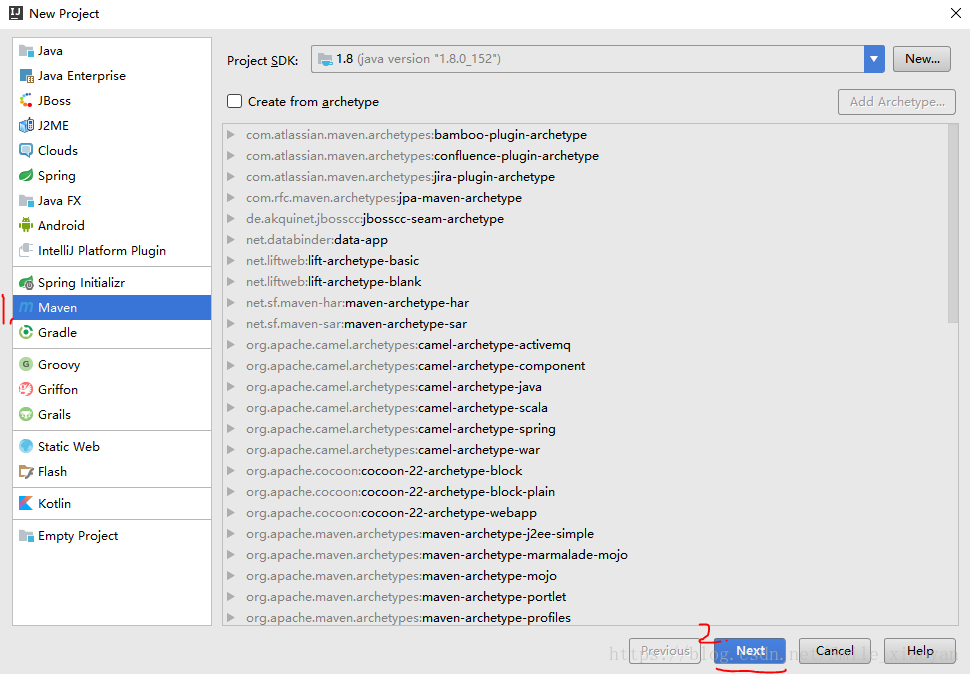

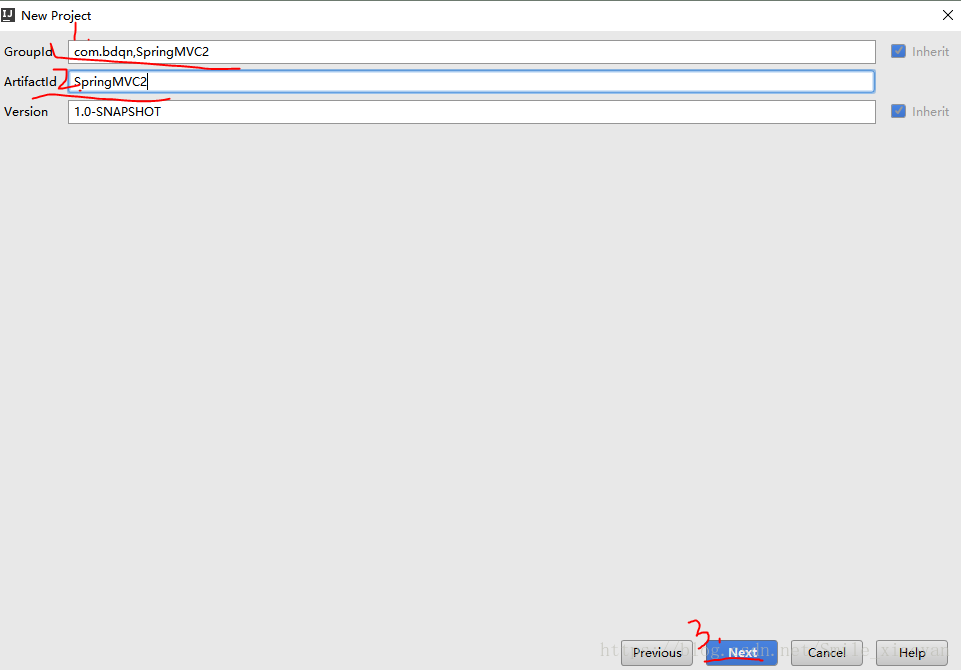

1.创建maven项目
在这里插入图片描述
在这里插入图片描述

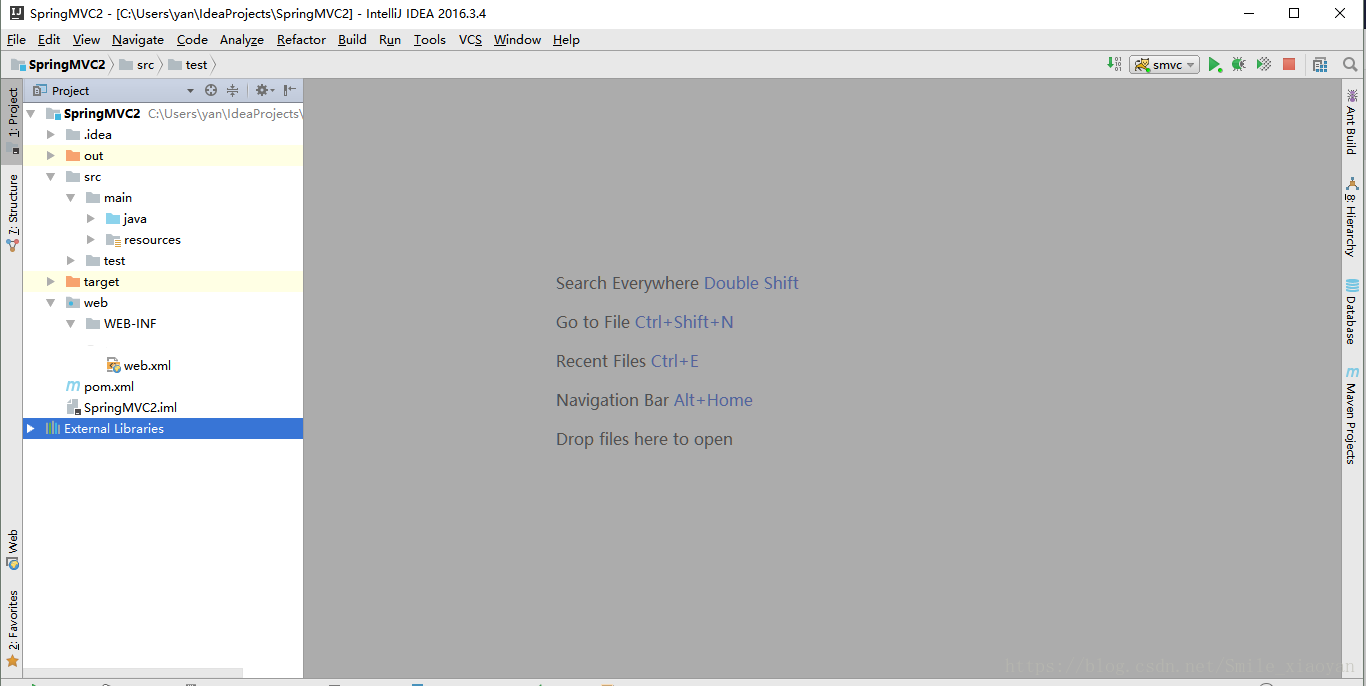

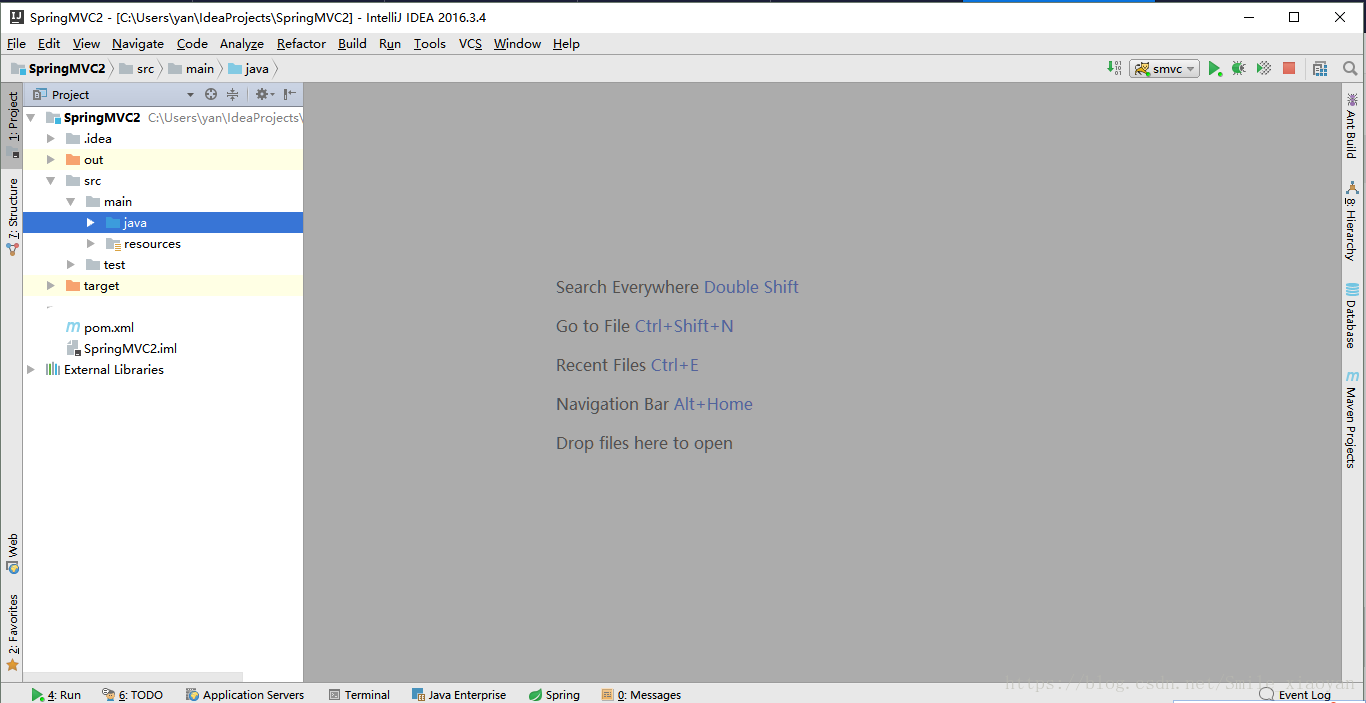

创建成功后,如下图所示
在这里插入图片描述

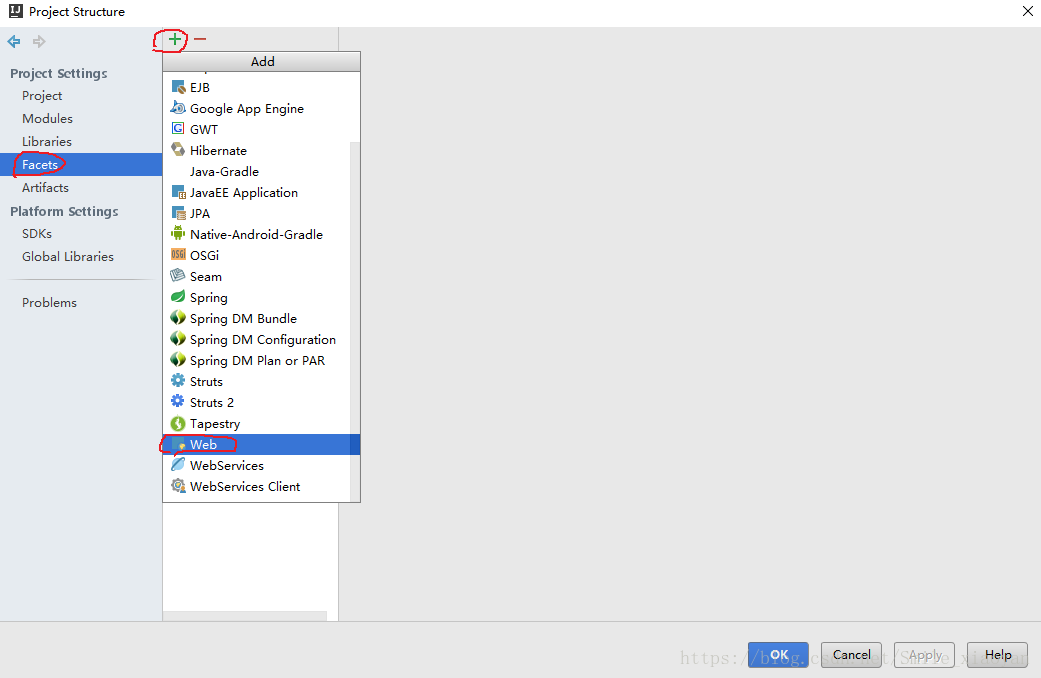

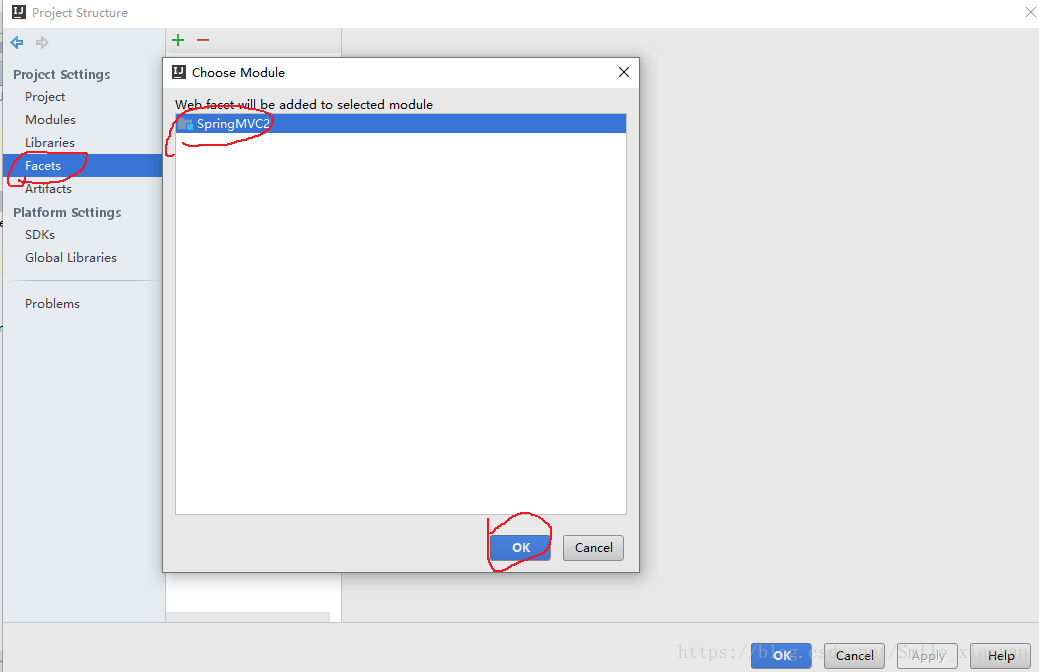

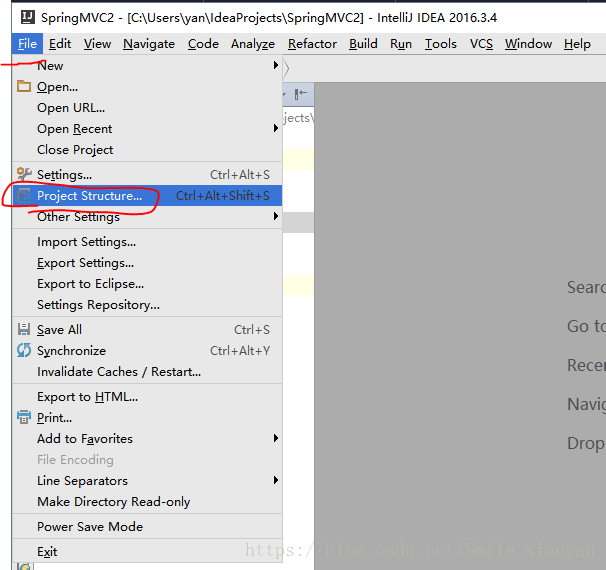

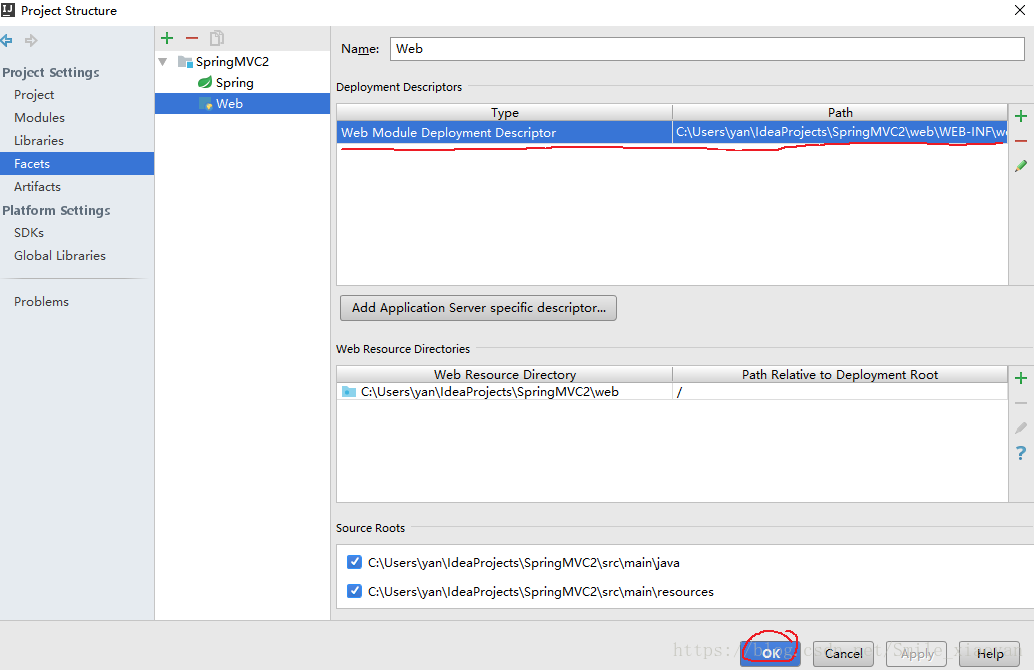

2.需要手动添加web,步骤如下(因为创建的maven项目)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

创建成功后,如下图所示
在这里插入图片描述

3.在pom.xml中导入springmvc的jar包

 <dependencies>
        <!-- https://mvnrepository.com/artifact/org.springframework/spring-webmvc -->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>spring-webmvc</artifactId>
            <version>4.3.18.RELEASE</version>
        </dependency>
 </dependencies>

4.在web.xml中

<servlet>
		<!--smc与配置文件smvc-servlet.xml-->
        <servlet-name>smvc</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
       <init-param>
           <param-name>contextConfigLocation</param-name>
           <param-value>classpath:smvc-servlet.xml</param-value>
       </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>smvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

5.在WEB-INF目录下创建jar目录
在jar目录下创建index.jsp

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>
    <h1>欢迎来springmvc</h1>
</body>
</html>

6.创建配置文件smv-servlet.xml
1)第一种方法:

<!--/hello.html是访问路径,配置配置controller->
<bean name="/hello.html" class="com.bdqn.controller.TestController"/>

<!--配置prefix.suffix-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <property name="suffix" value=".jsp"/>
    </bean>

控制器需要继承AbstractController

package com.bdqn.controller;

import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.AbstractController;

//类似于之前的servlet,一次请求创建一个Controller
public class TestController extends AbstractController {

    protected ModelAndView handleRequestInternal(javax.servlet.http.HttpServletRequest httpServletRequest, javax.servlet.http.HttpServletResponse httpServletResponse) throws Exception {
        ModelAndView mv=new ModelAndView();
        mv.setViewName("index");
        return mv;
    }
}

2)第二种方法(控制器使用注解):

 <!--配置prefix.suffix-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <property name="suffix" value=".jsp"/>
    </bean>

    <context:component-scan base-package="com.bdqn.controller"/>
    <mvc:annotation-driven/>

控制器使用注解

package com.bdqn.controller;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.AbstractController;

//不需要继承任何父类,类中的每个方法为一个处理器

@Controller
public class AnnotationController{

    @RequestMapping("/welcome.html")
    public ModelAndView test(){
        ModelAndView mv=new ModelAndView();
        mv.setViewName("index");
        return mv;
    }
}

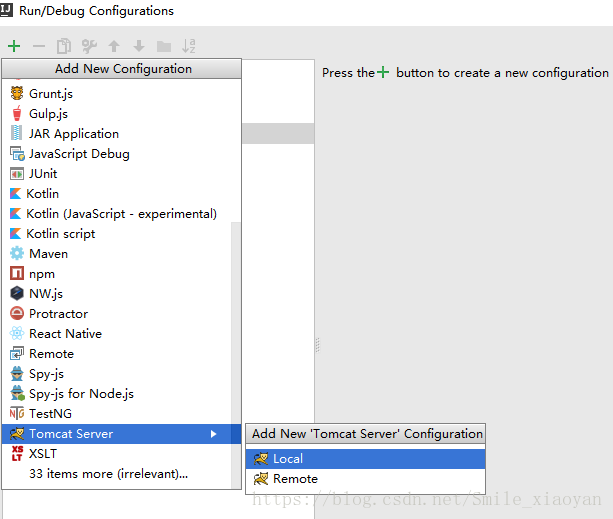

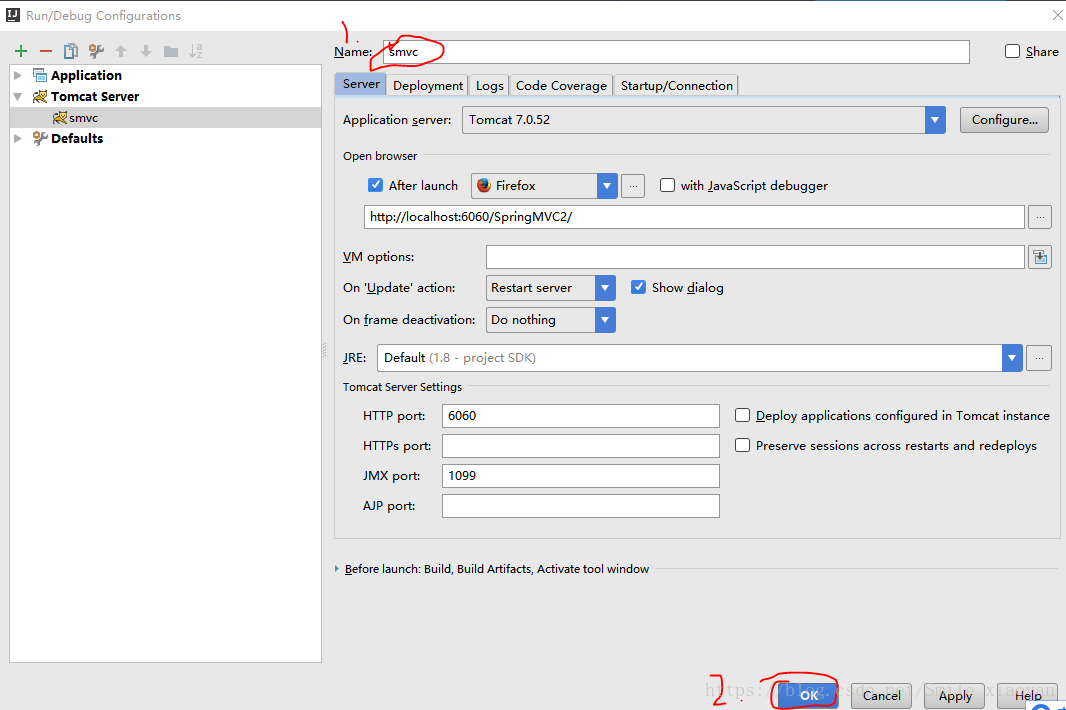

7.配置tomcat
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

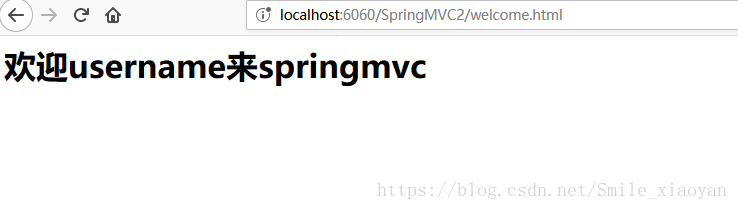

运行后,页面显示:
welcome.html是使用注解的控制器里设的路径
在这里插入图片描述
