Pspice和MATLAB-Simulink联合仿真

不久前Cadence发布了Cadence 17.4-2019版本，目前（2020-02-06）我能下载到的MATLAB最新版本是MATLAB 2019a。

一、软件需求
MATLAB2019a或者之后的版本
Capture CIS 17.4和PSpice AD 17.4
确保有OrCAD PSpice Designer或者Allegro PSpice Systems Simulator的软件许可。
二、将MATLAB注册为自动服务器（register MATLAB as an automation server）
方法一：（推荐使用）

管理员身份启动MATLAB
在MATLAB命令行窗口（MATLAB Command Window）运行regmatlabserver
方法二：

管理员身份打开Windows的命令行窗口
进入包括MATLAB软件的路径（例如<matlab_version>\bin）
运行命令 matlab -regserver 然后出现MATLAB Command Window
打开MATLAB Command Window然后关闭
重启PSpice
三、设置MATLAB安装路径
打开PSpice

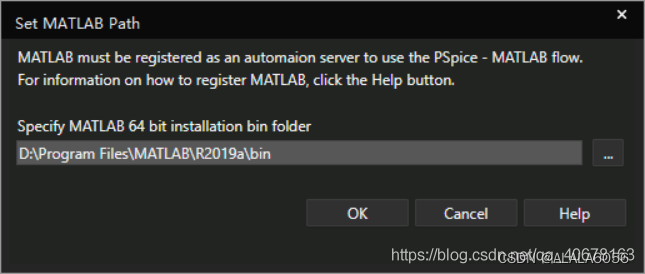

选择Tools – MATLAB – Set MATLAB Path，MATLAB的路径以bin文件夹结尾，例如<MATLAB_installation>\bin

四、建立PSpice -simulink协同仿真
有自动设置和手动设置两种方法，推荐自动设置

方法一：自动设置（推荐使用）

确认已经在PSpice中设置MATLAB的路径。具体参考 第三项设置MATLAB安装路径
选择 Tools – MATLAB – Co-simulation 来打开MATLAB。

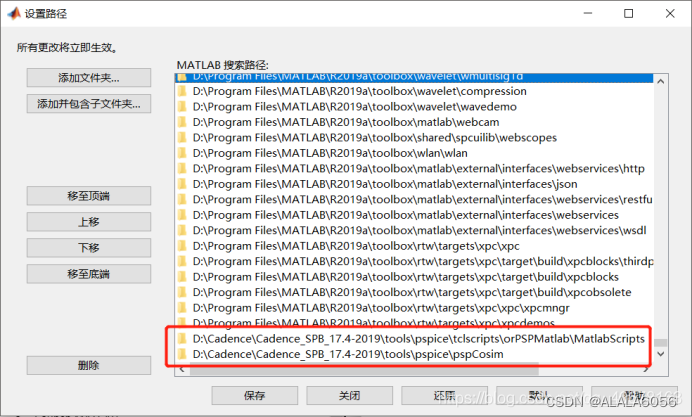

检查是否设置完成，MATLAB 主页- 设置路径MATLAB搜索路径最下面有如图所示。

方法二：手动设置

在系统的环境变量中PATH变量添加 <安装路径>\tools\bin，注意加分号
打开MATLAB，主页-设置路径-添加文件夹选择 <安装位置>\tools\pspice\pspCosim
五、PSPice仿真

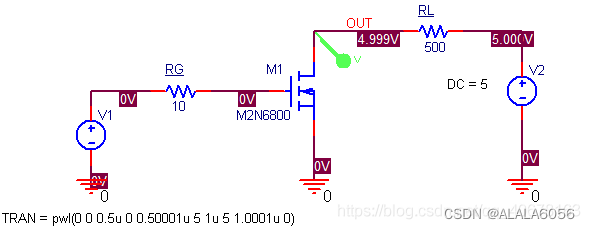

使用Capture绘制原理图如图所示，并保存在指定文件夹

这个电路由MOSFET、电阻和电压源组成。输入是脉冲宽度为0.5us，幅值为5V的脉冲。在输出节点放置Net alias名称为OUT。稍后将使用此名称从PSpice Block指定输出。其中M2N6800是在pwrmos.olb中，R在ANALOG.olb中，VSRC在source.olb中。

2.使用PSpice进行仿真

首先，在Capture界面选择PSpice – New Simulation Profile，然后Simulation Settings dialog 窗口设置仿真类型为时域仿真Time domain（Transient），设置仿真时间3us。

3.仿真结果

六、MATLAB仿真
新建一个Simulink仿真模型并保存在和PSpice工程的同一文件夹下。

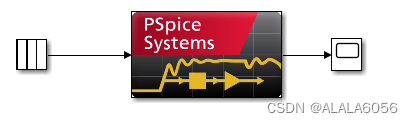

在Simulink库中找到 PSpice Block（只有正确建立了联合仿真，才能在Simulink库中找到这个模块），并添加到simulink工程文件中去，建立模型

3.选择repeat sequence

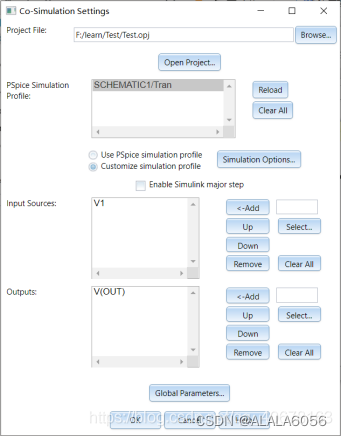

4.双击PSpice Block设置，选择Capture的工程文件、选择输入输出。具体要求同老版本的，可以参照我之前的博文。

5.设置simulink仿真，仿真时间设置为3us，求解器设置为固定步长Fixed-Step，选择discrete (no continuous states)，步长指定为1e-9。

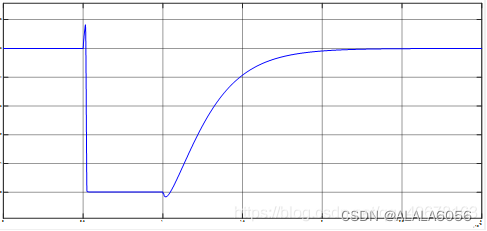

6.仿真结果

————————————————
