本文记录了一次使用Mininet和OpenFlow的实验，目标是改变ICMP包的转发路径。通过自定义拓扑和ovs-ofctl命令，实验中遇到h2不回复ICMP请求的问题。分析后发现是由于目的MAC地址导致的。解决方案包括修改流表动作和调整拓扑结构，最终成功实现了路径控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

工具：Mininet

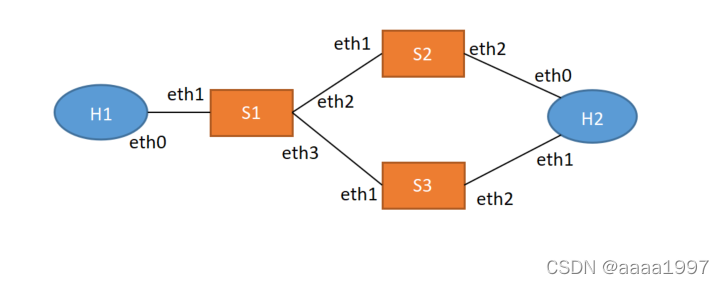

拓扑：

一开始设想的拓扑是这样的

实验目的：

实现将fowarding路线从h1-s1-s2-h2（default）改成h1-s1-s3-h2，反过来也一样

使用mininet提供的接口写的python脚本来建立这个拓扑，这一步很简单

from mininet.topo import Topo

class MyTopo(Topo):

    def build(self):

        #Add hosts and switches
        leftHost = self.addHost('h1')
        rightHost = self.addHost('h2')
        leftSwitch = self.addSwitch('s1')
        rightSwitch1 = self.addSwitch('s2')
        rightSwitch2 = self.addSwitch('s3')

        #Add links
        self.addLink(leftHost, leftSwitch)
        self.addLink(leftSwitch, rightSwitch1)
        self.addLink(leftSwitch, rightSwitch2)
        self.addLink(rightSwitch1, rightHost)
        self.addLink(rightSwitch2, rightHost)


topos = {'mytopo':(lambda:MyTopo() ) }

sudo mn --custom FILE_PATH --topo mytopo --mac

创建topo时可选的几个实用选项，这些在mininet walkthrough里都可以找到:

--custom: 按后面FILE_PATH对应的文件里给的脚本自定义拓扑

--topo mytopo：指定使用脚本文件中的哪个topo

--mac：这个对于简化实验来说很关键，在这个实验里它把H1的eth0和H2的eth0的mac地址分别设置为了00:00:00:00:00:01和00:00:00:00:00:02（注意，h2的eth1并没有被设置为00:00:00:00:00:02或00:00:00:00:00:03）

--test pingall:可以让所有host节点互ping，看网络是不是通的

此时，h1 ping h2，是可以ping通的,但是走的path是h1-s1-s2-h2，

下面我打
