1、Flash是什么?

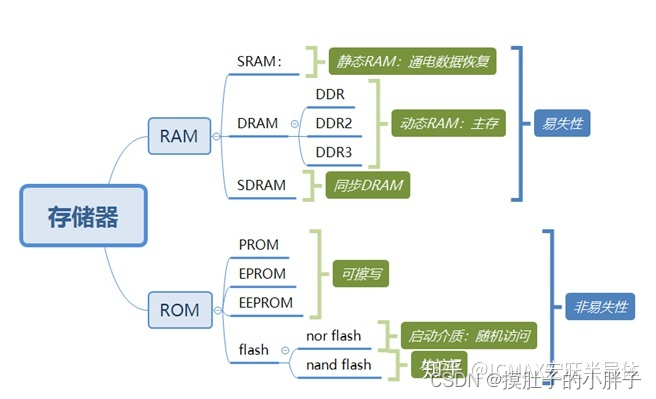

关于存储的种类有很多种,这里看一下前辈归纳的图片:(详细可以点击链接查看)
这里就不展开了,主要看一下flash,flash分为nor flash和nand falsh。
nor flash :NOR Flash的读取和我们常见的SDRAM的读取是一样,用户可以直接运行装载在NOR FLASH里面的代码,这样可以减少SRAM的容量从而节约了成本。
nand falsh:NAND Flash没有采取内存的随机读取技术,它的读取是以一次读取一块的形式来进行的,通常是一次读取512个字节,采用这种技术的Flash比较廉价。用户不能直接运行NAND Flash上的代码,因此好多使用NAND Flash的开发板除了使用NAND Flah以外,还作上了一块小的NOR Flash来运行启动代码。
而我们这里的主要关注点在 nand flash

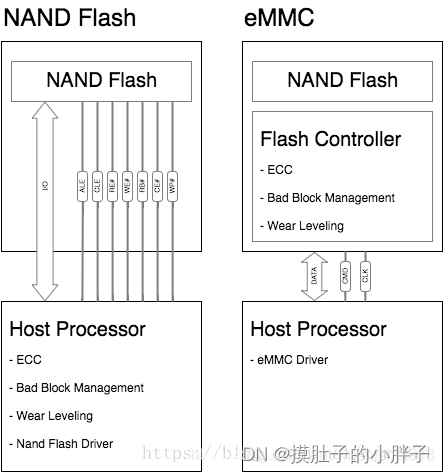

2、eMMC和nand flash的关系
1、NAND Flash 是一种存储介质,要在上面读写数据,外部要加主控和电路设计。
2、eMMC是NAND flash+主控IC ,对外的接口协议与SD、TF卡类似;对厂家而言简化了电路设计,降低了成本。
3、使用emmc的好处是,除了得到大容量的空间(这一点,只用NAND FLASH多堆叠也可以做到),还有就是emmc可以管理NAND (坏块处理,ECC)等。
eMMC=Nand Flash+控制器+标准封装
3、RPMB与eMMC的关系

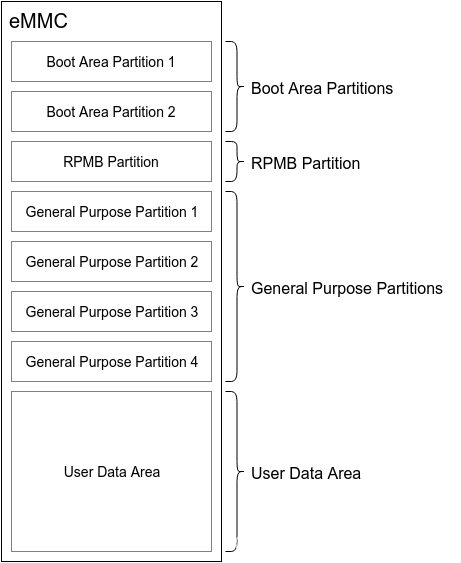

这下来看看emmc的分区
1. BOOT Area Partition 1 & 2
此分区主要是为了支持从 eMMC 启动系统而设计的。
该分区的数据,在 eMMC 上电后,可以通过很简单的协议就可以读取出来。同时,大部分的 SOC 都可以通过 GPIO 或者 FUSE 的配置,让 ROM 代码在上电后,将 eMMC BOOT 分区的内容加载到 SOC 内部的 SRAM 中执行。
2 RPMB Partition(我们的关注点)
RPMB 是 Replay Protected Memory Block的简称,它通过 HMAC SHA-256 和 Write Counter 来保证保存在 RPMB 内部的数据不被非法篡改。
在实际应用中,RPMB 分区通常用来保存安全相关的数据,例如指纹数据、安全支付相关的密钥等。
3 General Purpose Partition 1~4
此区域则主要用于存储系统或者用户数据。 General Purpose Partition 在芯片出厂时,通常是不存在的,需要主动进行配置后,才会存在。
4 User Data Area
此区域则主要用于存储系统和用户数据。
User Data Area 通常会进行再分区,例如 Android 系统中,通常在此区域分出 boot、system、userdata 等分区。
如果对于这个eMMC感兴趣的可以看看这篇文章–>eMMC之分区管理、总线协议和工作模式
这是一个大致的分区,下面来重点看看我们的关注点RPMB分区。
