第四课 大数据技术之Hadoop3.x的YARN

第四课 大数据技术之Hadoop3.x的YARN

第一节 Yarn资源调度器

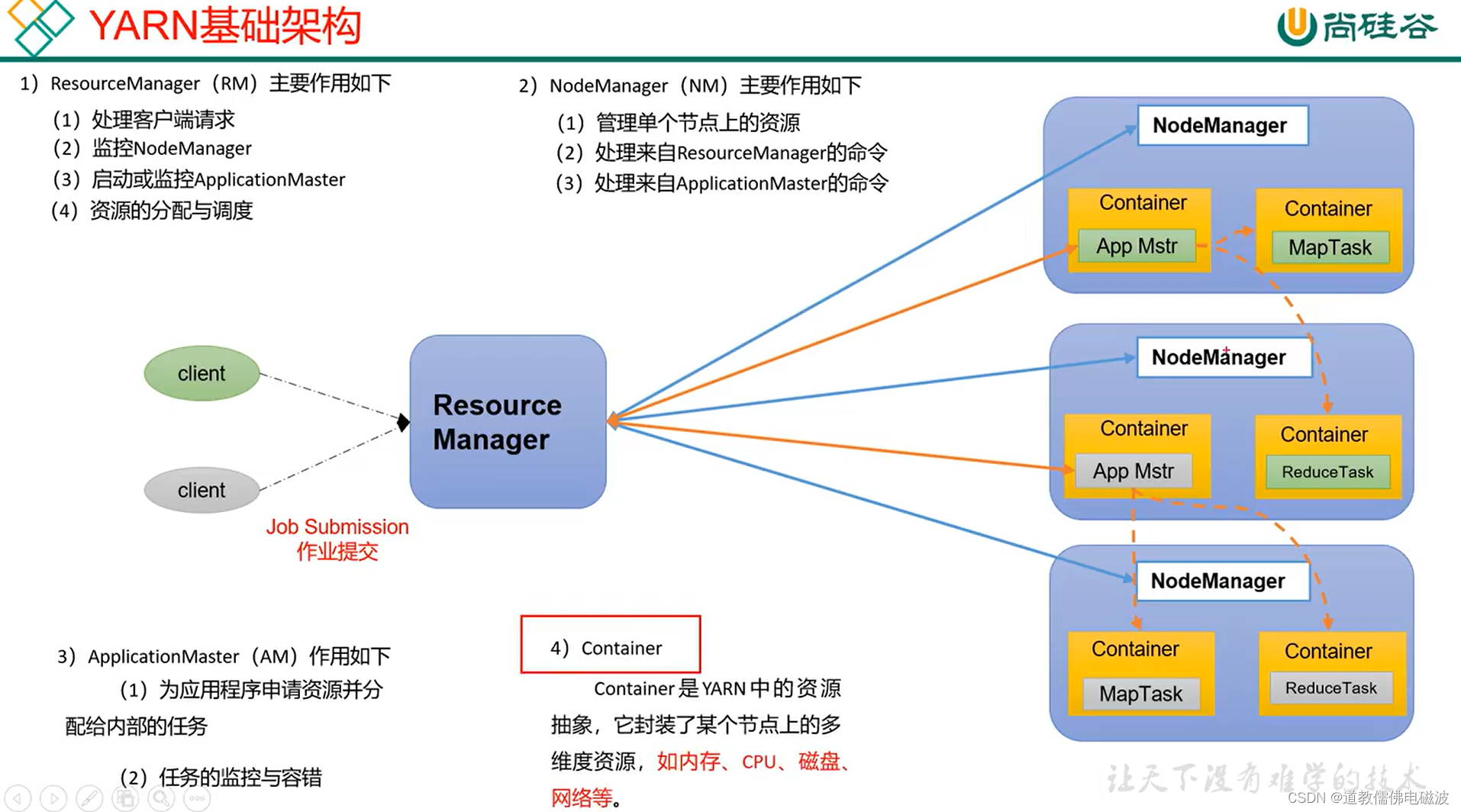

1.1 Yarn基础架构

1. Yarn是一个资源调度平台，负责为运算程序提供服务器运算资源，相当于一个分布式的操作系统平台，而MapReduce等运算程序则相当于运行于操作系统之上的应用程序。
2. YARN主要由ResourceManager、NodeManager、ApplicationMaster和Container等组件构成。

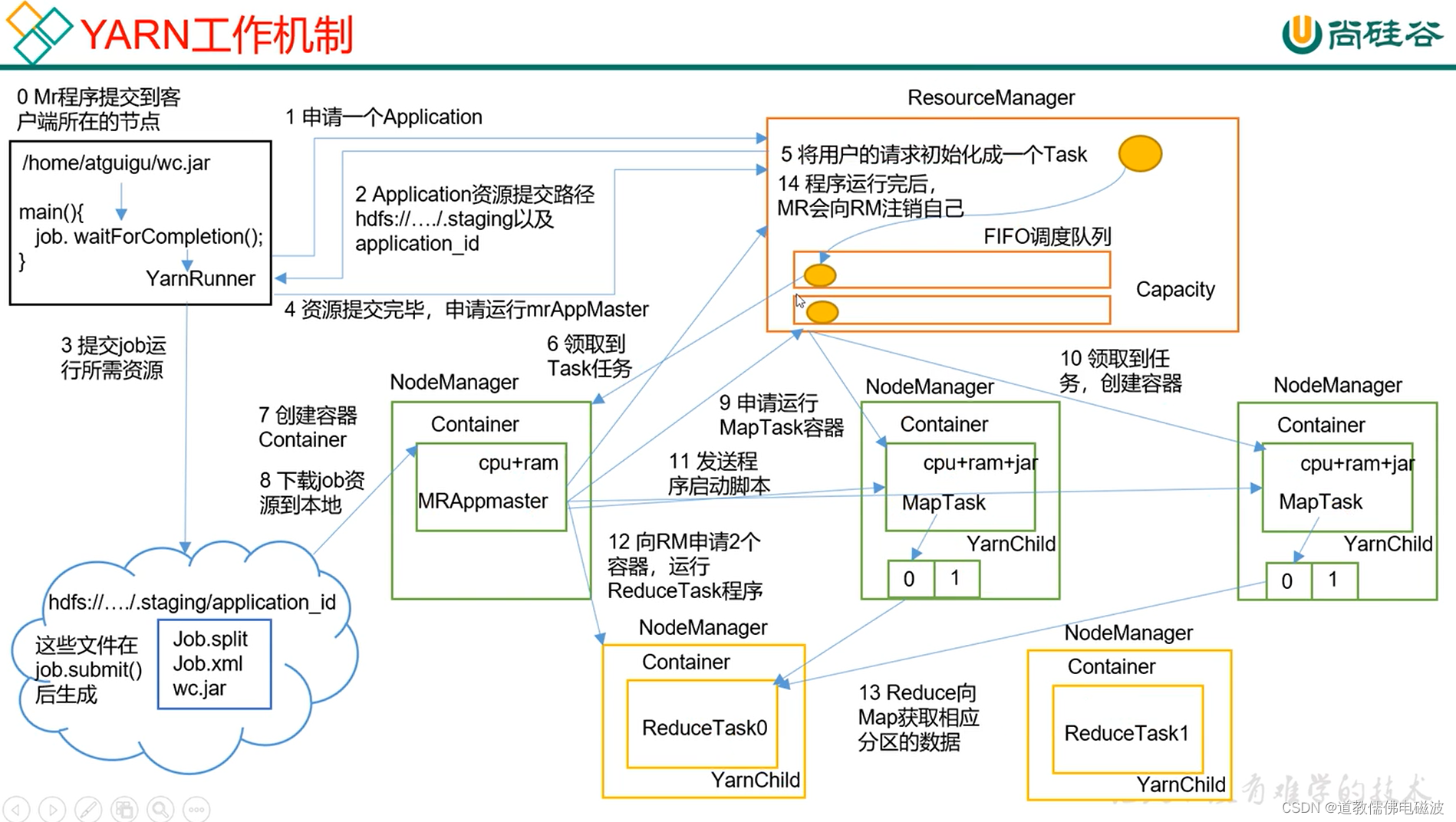

1.2 YARN的工作机制

1. MR程序提交到客户端所在的节点。
2. YarnRunner向ResourceManager申请一个Application。
3. RM将该应用程序的资源路径返回给YarnRunner。
4. 该程序将运行所需资源提交到HDFS上。
5. 程序资源提交完毕后，申请运行mrAppMaster。
6. RM将用户的请求初始化成一个Task。
7. 其中一个NodeManager领取到Task任务。
8. 该NodeManager创建容器Container，并产生MRAppmaster。
9. Container从HDFS上拷贝资源到本地。
10. MRAppmaster向RM 申请运行MapTask资源。
11. RM将运行MapTask任务分配给另外两个NodeManager，另两个NodeManager分别领取任务并创建容器。
12. MR向两个接收到任务的NodeManager发送程序启动脚本，这两个NodeManager分别启动MapTask，MapTask对数据分区排序。
13. MrAppMaster等待所有MapTask运行完毕后，向RM申请容器，运行ReduceTask。
14. ReduceTask向MapTask获取相应分区的数据。
15. 程序运行完毕后，MR会向RM申请注销自己。

1.3 作业提交全过程

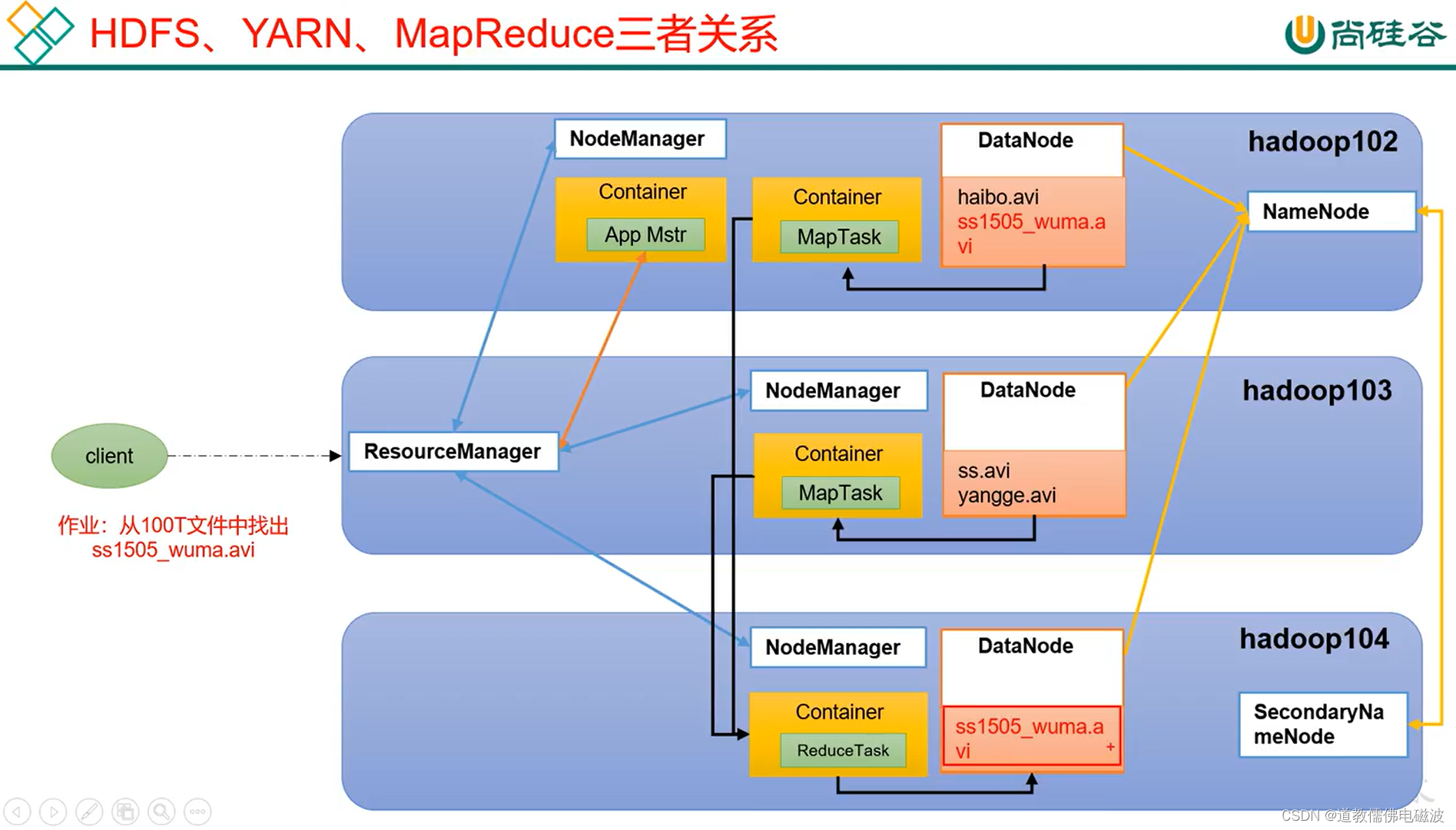

1. HDFS、YARN、MapReduce三者关系

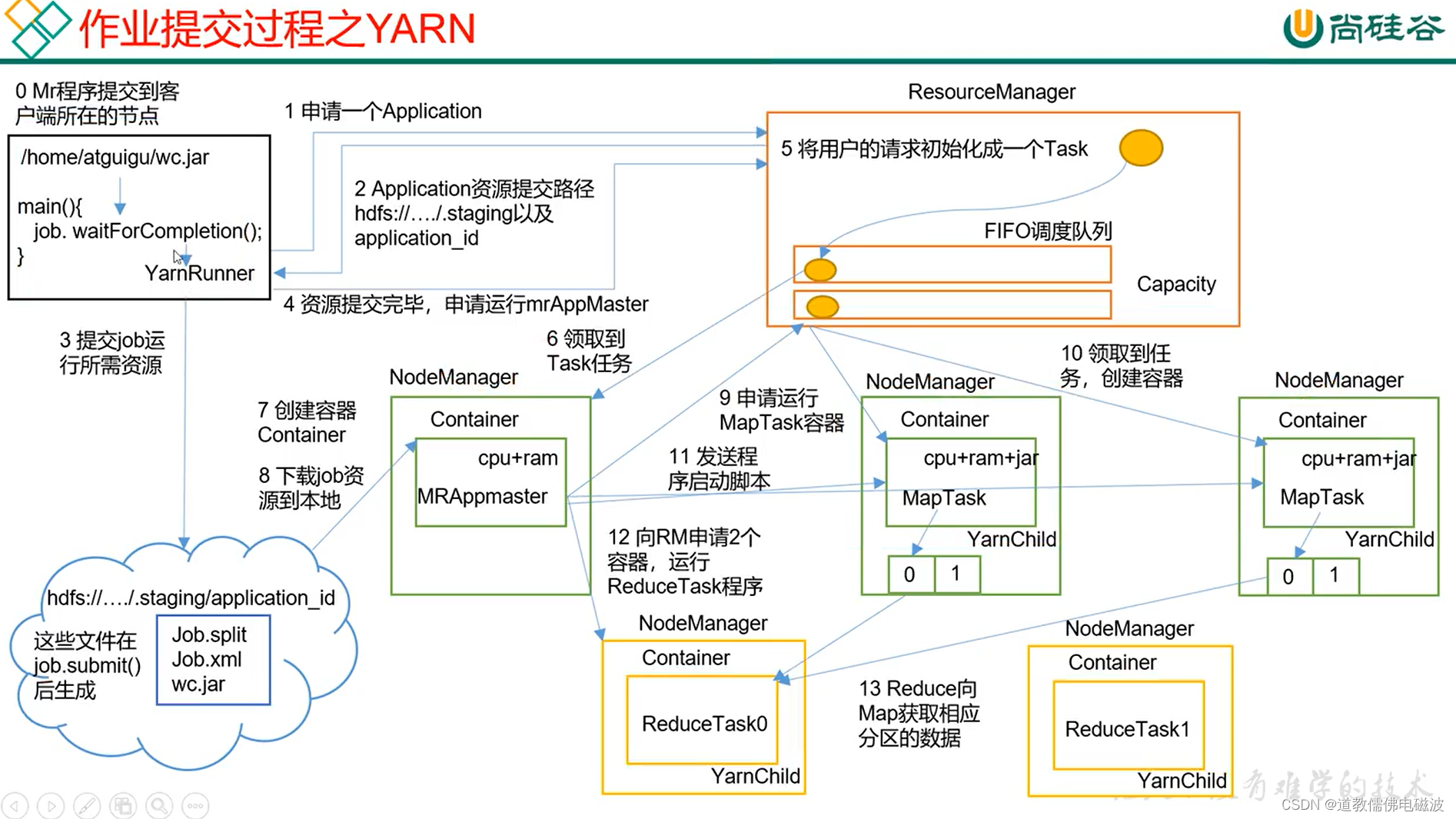

2. 作业提交之YARN

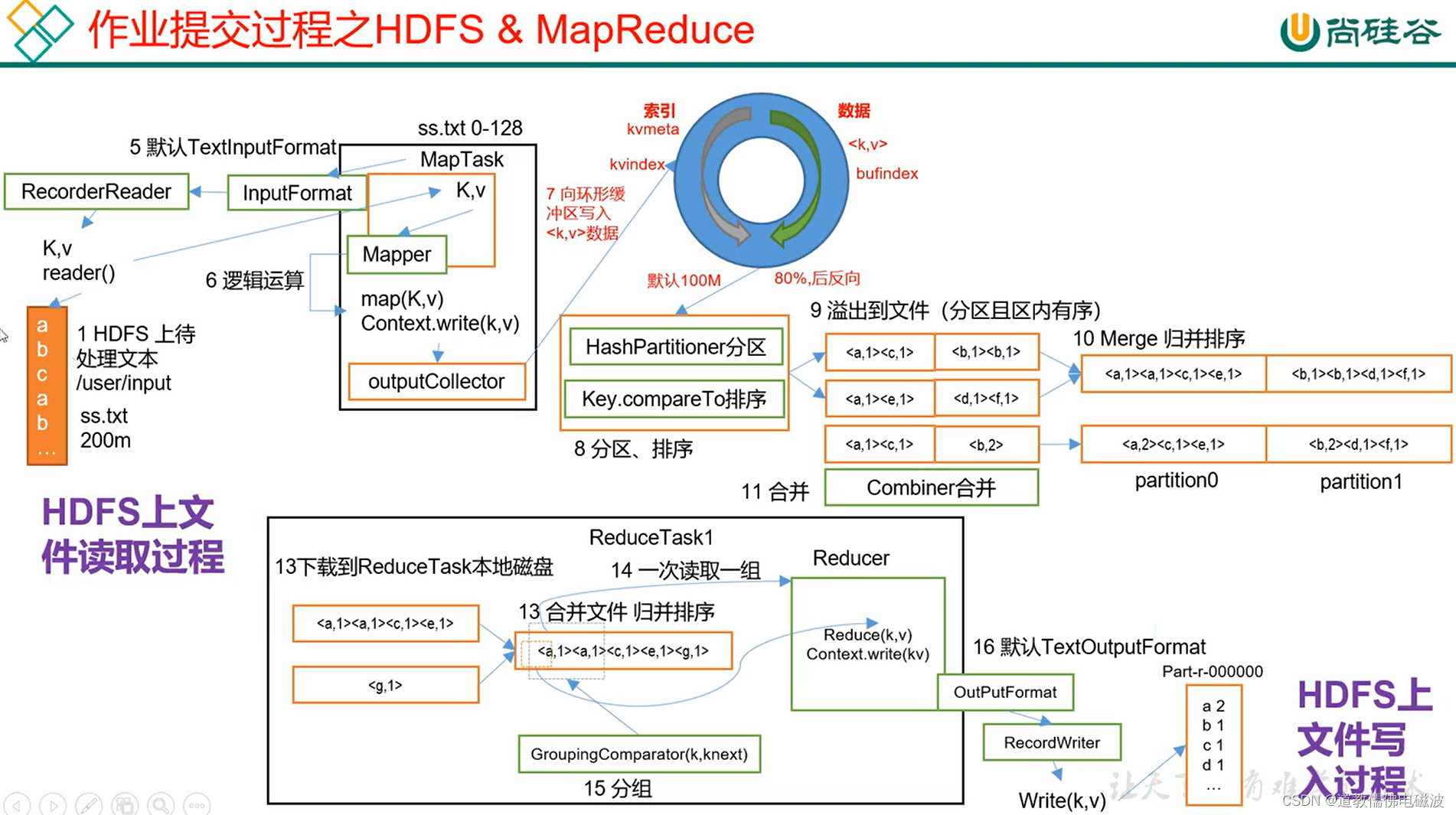

3. 作业提交过程之HDFS & MapReduce


4. 作业提交全过程详解（1）作业提交

   • 第1步：Client调用job.waitForCompletion方法，向整个集群提交MapReduce作业。
   • 第2步：Client向RM申请一个作业id。
   • 第3步：RM给Client返回该job资源的提交路径和作业id。
   • 第4步：Client提交jar包、切片信息和配置文件到指定的资源提交路径。
   • 第5步：Client提交完资源后，向RM申请运行MrAppMaster。

5. 作业提交全过程详解（2）作业初始化

   • 第6步：当RM收到Client的请求后，将该job添加到容量调度器中。
   • 第7步：某一个空闲的NM领取到该Job。
   • 第8步：该NM创建Container，并产生MRAppmaster。
   • 第9步：下载Client提交的资源到本地。

6. 作业提交全过程详解（3）任务分配

   • 第10步：MrAppMaster向RM申请运行多个MapTask任务资源。
   • 第11步：RM将运行MapTask任务分配给另外两个NodeManager，另两个NodeManager分别领取任务并创建容器。

7. 作业提交全过程详解（4）任务运行

   • 第12步：MR向两个接收到任务的NodeManager发送程序启动脚本，这两个NodeManager分别启动MapTask，MapTask对数据分区排序。
   • 第13步：MrAppMaster等待所有MapTask运行完毕后，向RM申请容器，运行ReduceTask。
   • 第14步：ReduceTask向MapTask获取相应分区的数据。
   • 第15步：程序运行完毕后，MR会向RM申请注销自己。

8. 作业提交全过程详解（5）进度和状态更新

   • YARN中的任务将其进度和状态(包括counter)返回给应用管理器, 客户端每秒(通过mapreduce.client.progressmonitor.pollinterval设置)向应用管理器请求进度更新, 展示给用户。

9. 作业提交全过程详解（6）作业完成

   • 除了向应用管理器请求作业进度外, 客户端每5秒都会通过调用waitForCompletion()来检查作业是否完成。时间间隔可以通过mapreduce.client.completion.pollinterval来设置。作业完成之后, 应用管理器和Container会清理工作状态。作业的信息会被作业历史服务器存储以备之后用户核查。

1.4 Yarn调度器和调度算法

1. 目前，Hadoop作业调度器主要有三种：FIFO、容量（Capacity Scheduler）和公平（Fair Scheduler）。Apache Hadoop3.1.3默认的资源调度器是Capacity Scheduler。具体设置详见：yarn-default.xml文件

<property>
    <description>The class to use as the resource scheduler.</description>
    <name>yarn.resourcemanager.scheduler.class</name>
<value>org.apache.hadoop.yarn.server.resourcemanager.scheduler.capacity.CapacityScheduler</value>
</property>

2. CDH框架默认调度器是Fair Scheduler。

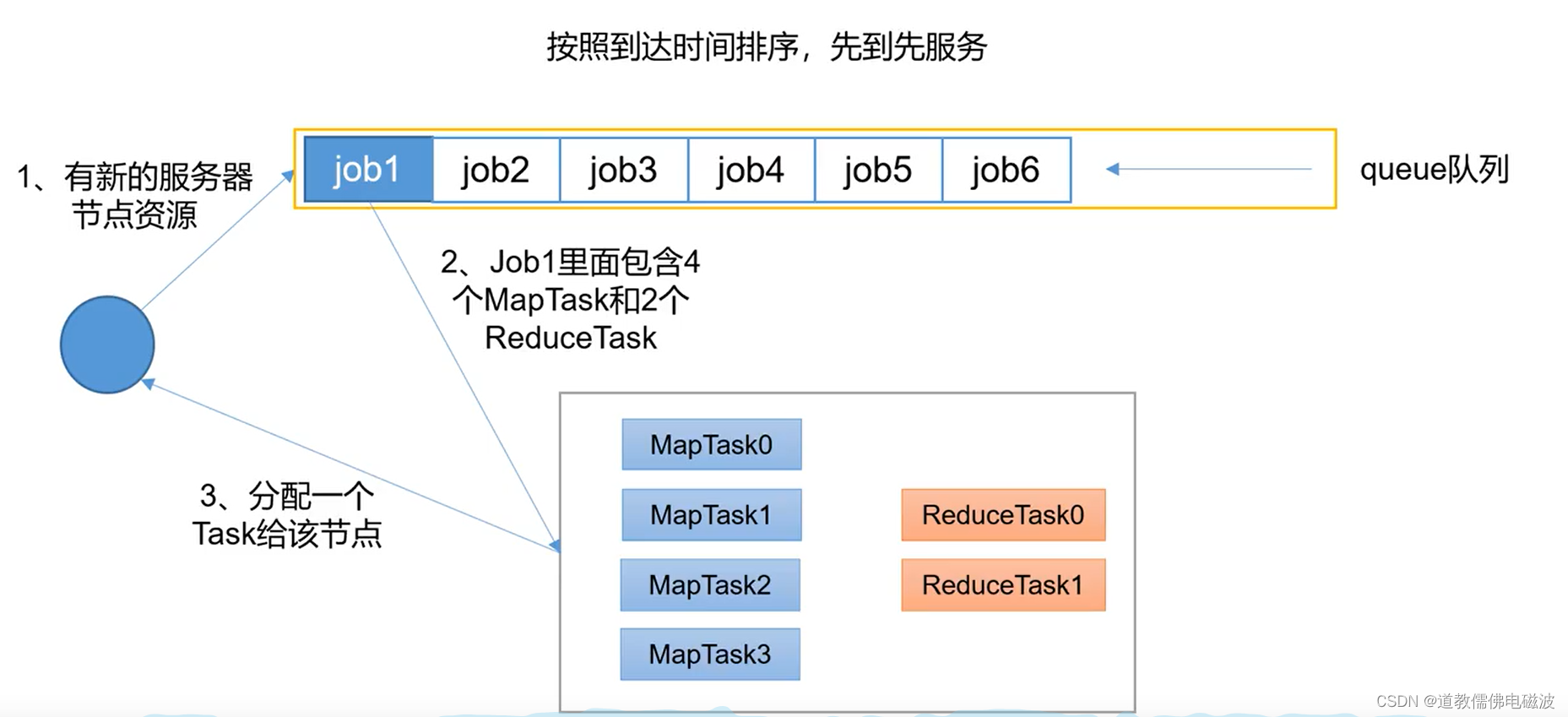

3. 先进先出调度器（FIFO）。FIFO调度器（First In First Out）：单队列，根据提交作业的先后顺序，先来先服务。
   • 优点：简单易懂；
   • 缺点：不支持多队列，生产环境很少使用；

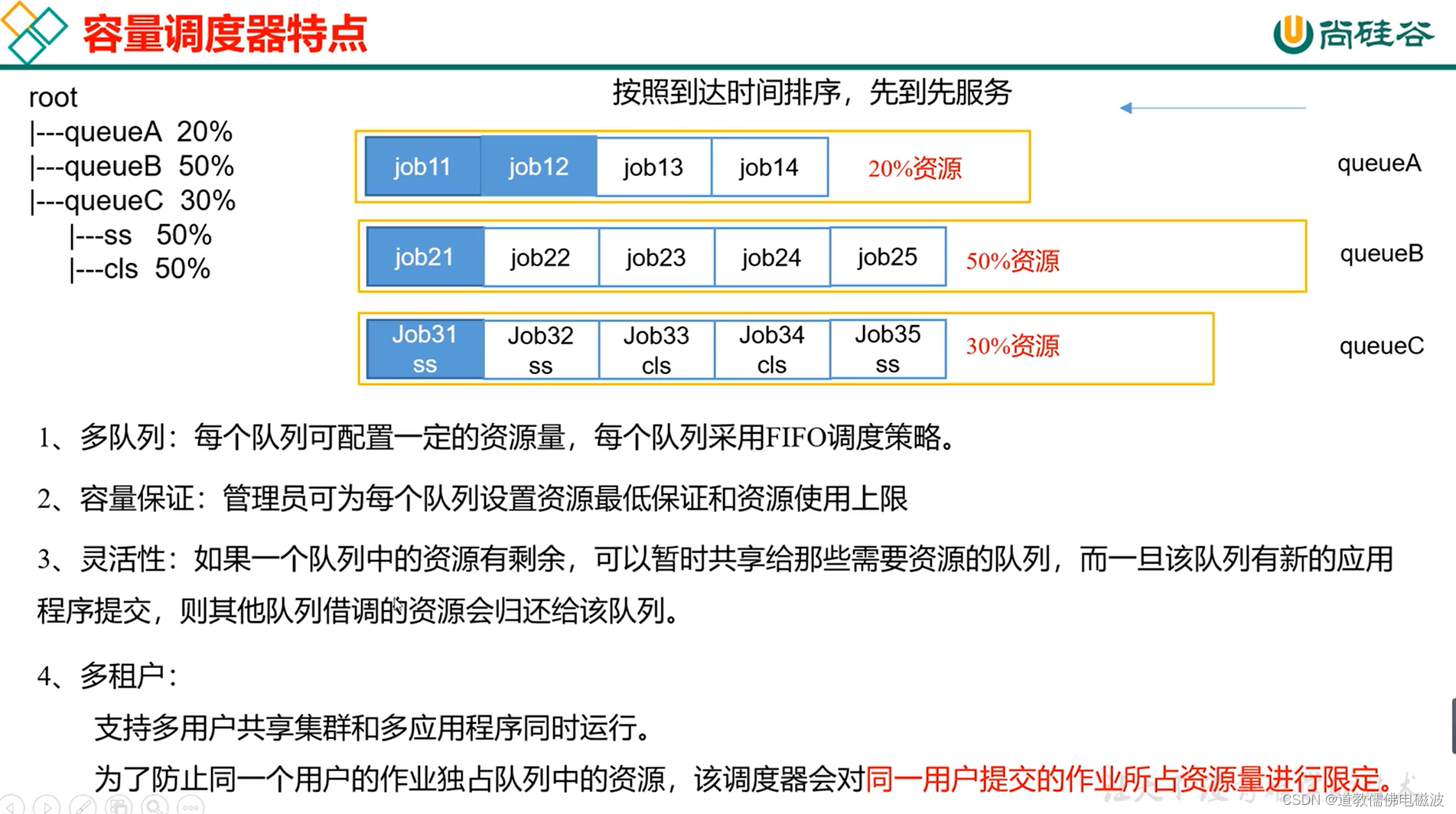

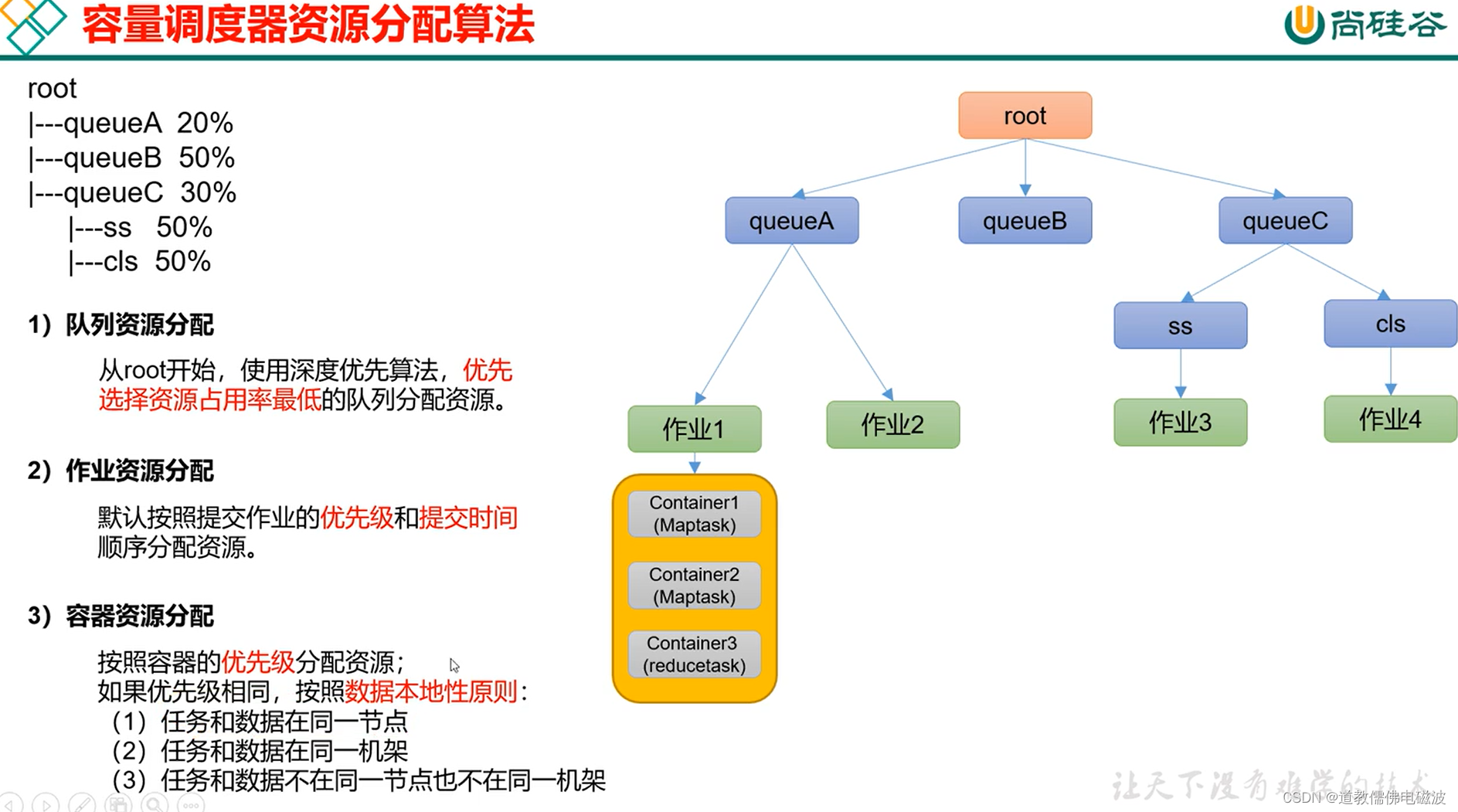

4. 容量调度器（Capacity Scheduler）,Capacity Scheduler是Yahoo开发的多用户调度器。

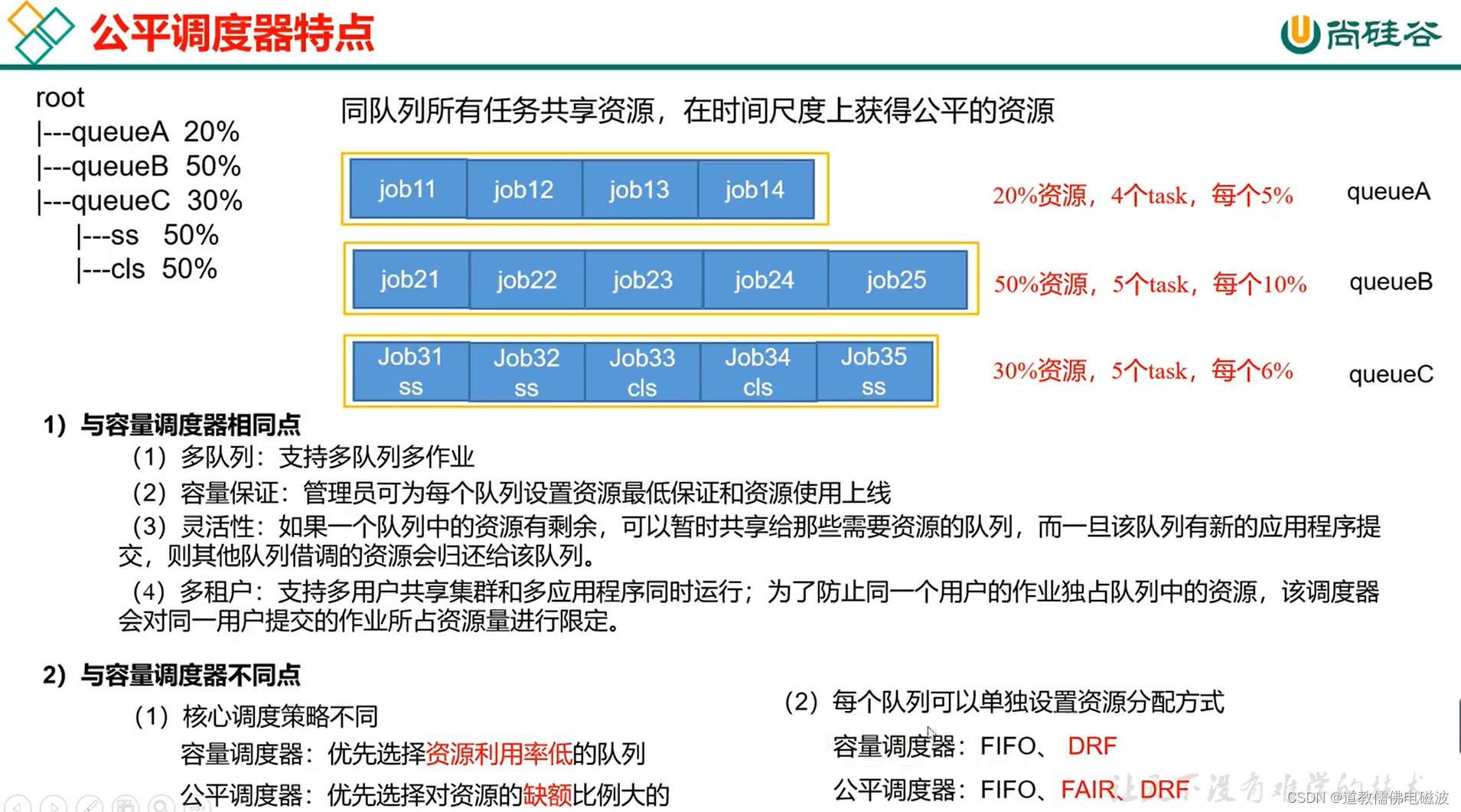

5. 公平调度器（Fair Scheduler）Fair Schedulere是Facebook开发的多用户调度器。

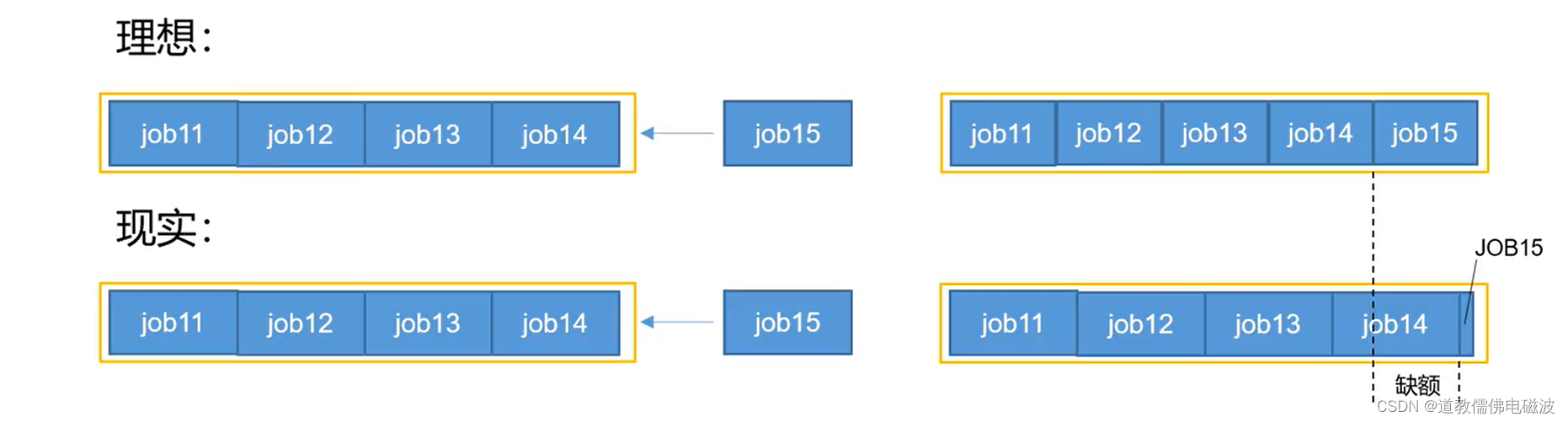

6. 公平调度器缺额
   • 公平调度器设计目标是:在时间尺度上，所有作业获得公平的资源。某一时刻一个作业应获资源和实际获取资源的差距叫“缺额”
   • 调度器会优先为缺额大的作业分配资源

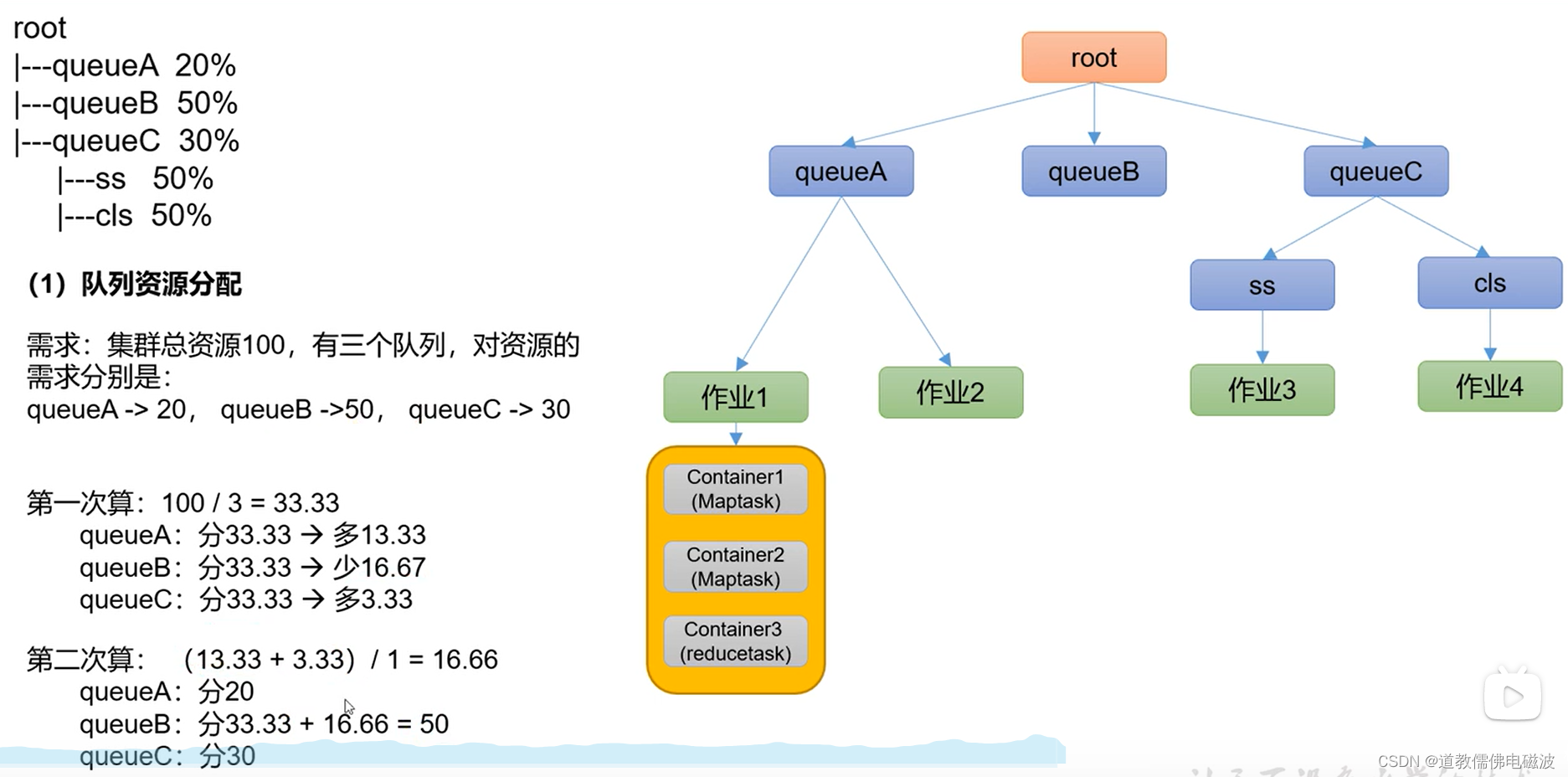

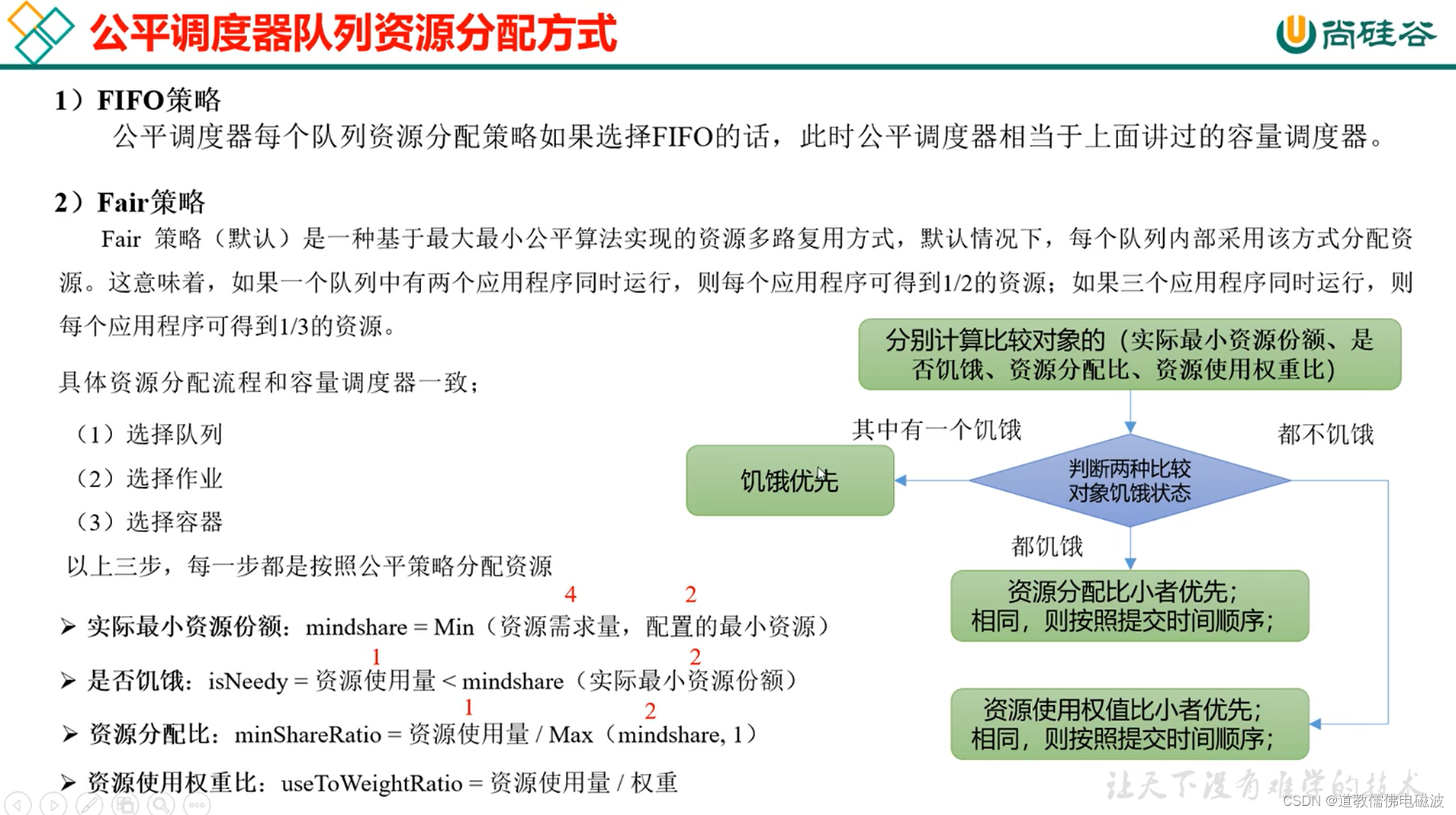

7. 公平调度器队列资源分配方式

8. 公平调度器资源分配算法

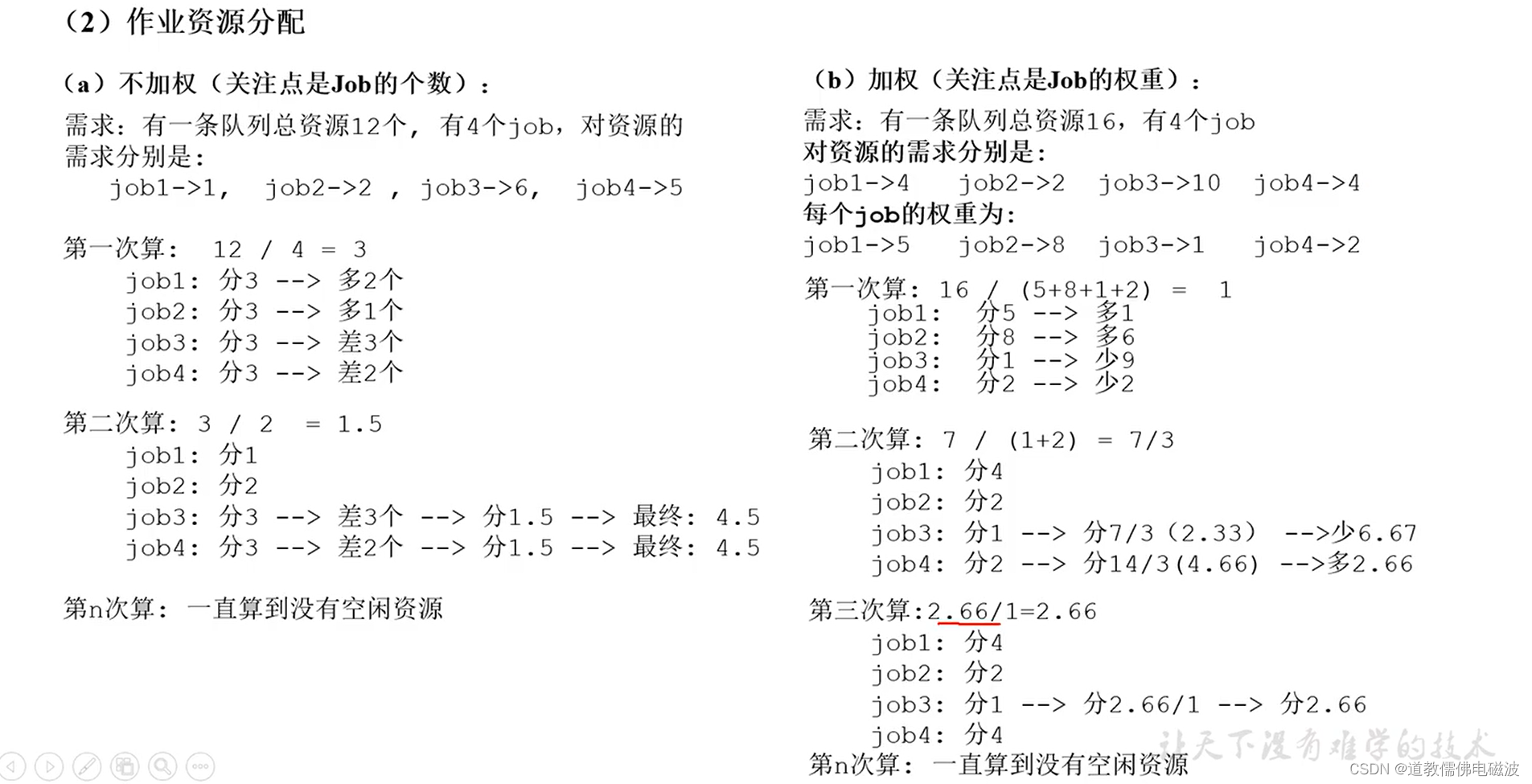

9. 公平调度器作业资源分配

10. DRF策略：DRF (Dominant Resource Fairness），我们之前说的资源都是单一标准，例如只考虑内存（也是Yarn默认的情况)。但是很多时候我们资源有很多种，例如内存，CPU，网络带宽等，这样我们很难衡量两个应用应该分配的资源比例。
    • 那么在YARN中，我们用DRF来决定如何调度:假设集群一共有100 CPU和10T内存，而应用A需要(2CPU,300GB)，应用B需要(6 CPU，100GB)。则两个应用分别需要A(2%CPU,3%内存）和B(6%CPU,1%内存）的资源，这就意味着A是内存主导的, B是CPU主导的，针对这种情况，我们可以选择DRF策略对不同应用进行不同资源（CPU和内存）的一个不同比例的限制。

1.5 Yarn常用命令

1. Yarn状态的查询，除了可以在hadoop103:8088页面查看外，还可以通过命令操作。常见的命令操作如下所示：

#  执行WordCount案例,hadoop103:8088页面查
myhadoop.sh start
hadoop jar share/hadoop/mapreduce/hadoop-mapreduce-examples-3.1.3.jar wordcount /input /output

# yarn application查看任务
# 列出所有Application
yarn application -list
# 根据Application状态过滤：yarn application -list -appStates （所有状态：ALL、NEW、NEW_SAVING、SUBMITTED、ACCEPTED、RUNNING、FINISHED、FAILED、KILLED
yarn application -list -appStates FINISHED
# Kill掉Application
yarn application -kill application_1612577921195_0001

# yarn logs查看日志
# 查询Application日志：yarn logs -applicationId <ApplicationId>
yarn logs -applicationId application_1612577921195_0001
# 查询Container日志：yarn logs -applicationId <ApplicationId> -containerId <ContainerId>
yarn logs -applicationId

# yarn applicationattempt查看尝试运行的任务
# 列出所有Application尝试的列表：yarn applicationattempt -list <ApplicationId>
yarn applicationattempt -list application_1612577921195_0001
# 打印ApplicationAttemp状态：yarn applicationattempt -status <ApplicationAttemptId>
yarn applicationattempt -status appattempt_1612577921195_0001_000001

# yarn container查看容器
# 列出所有Container：yarn container -list <ApplicationAttemptId>
yarn container -list appattempt_1612577921195_0001_000001
# 打印Container状态：	yarn container -status <ContainerId>
yarn container -status container_1612577921195_0001_01_000001

# yarn node查看节点状态
# 列出所有节点：yarn node -list -all
yarn node -list -all

# yarn rmadmin更新配置
# 载队列配置：yarn rmadmin -refreshQueues
yarn rmadmin -refreshQueues

# yarn queue查看队列
# 打印队列信息：yarn queue -status <QueueName>
yarn queue -status default

1.6 Yarn生产环境核心参数

第2节 Yarn案例实操

2.1 Yarn生产环境核心参数配置案例

1. 注：调整下列参数之前尽量拍摄Linux快照，否则后续的案例，还需要重写准备集群。
2. 需求：从1G数据中，统计每个单词出现次数。服务器3台，每台配置4G内存，4核CPU，4线程。

# 需求分析：
# 1G / 128m = 8个MapTask；1个ReduceTask；1个mrAppMaster
# 平均每个节点运行10个 / 3台 ≈ 3个任务（4	3	3）

3. 修改yarn-site.xml配置参数如下：

<!-- 选择调度器，默认容量 -->
<property>
	<description>The class to use as the resource scheduler.</description>
	<name>yarn.resourcemanager.scheduler.class</name>
	<value>org.apache.hadoop.yarn.server.resourcemanager.scheduler.capacity.CapacityScheduler</value>
</property>

<!-- ResourceManager处理调度器请求的线程数量,默认50；如果提交的任务数大于50，可以增加该值，但是不能超过3台 * 4线程 = 12线程（去除其他应用程序实际不能超过8） -->
<property>
	<description>Number of threads to handle scheduler interface.</description>
	<name>yarn.resourcemanager.scheduler.client.thread-count</name>
	<value>8</value>
</property>

<!-- 是否让yarn自动检测硬件进行配置，默认是false，如果该节点有很多其他应用程序，建议手动配置。如果该节点没有其他应用程序，可以采用自动 -->
<property>
	<description>Enable auto-detection of node capabilities such as
	memory and CPU.
	</description>
	<name>yarn.nodemanager.resource.detect-hardware-capabilities</name>
	<value>false</value>
</property>

<!-- 是否将虚拟核数当作CPU核数，默认是false，采用物理CPU核数 -->
<property>
	<description>Flag to determine if logical processors(such as
	hyperthreads) should be counted as cores. Only applicable on Linux
	when yarn.nodemanager.resource.cpu-vcores is set to -1 and
	yarn.nodemanager.resource.detect-hardware-capabilities is true.
	</description>
	<name>yarn.nodemanager.resource.count-logical-processors-as-cores</name>
	<value>false</value>
</property>

<!-- 虚拟核数和物理核数乘数，默认是1.0 -->
<property>
	<description>Multiplier to determine how to convert phyiscal cores to
	vcores. This value is used if yarn.nodemanager.resource.cpu-vcores
	is set to -1(which implies auto-calculate vcores) and
	yarn.nodemanager.resource.detect-hardware-capabilities is set to true. The	number of vcores will be calculated as	number of CPUs * multiplier.
	</description>
	<name>yarn.nodemanager.resource.pcores-vcores-multiplier</name>
	<value>1.0</value>
</property>

<!-- NodeManager使用内存数，默认8G，修改为4G内存 -->
<property>
	<description>Amount of physical memory, in MB, that can be allocated
	for containers. If set to -1 and
	yarn.nodemanager.resource.detect-hardware-capabilities is true, it is
	automatically calculated(in case of Windows and Linux).
	In other cases, the default is 8192MB.
	</description>
	<name>yarn.nodemanager.resource.memory-mb</name><
