Normal Matrix推导 (法向量变换矩阵)

原创

已于 2023-02-08 18:44:28 修改 · 2.5k 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#线性代数 #opengl #图形学

于 2021-11-10 09:43:08 首次发布

这篇博客探讨了OpenGL和Unity中Normal Matrix的计算方式，作者尝试自己推导并记录了过程。在OpenGL中，Normal Matrix是通过计算模型矩阵的转置逆矩阵再转置得到的，而在Unity中则直接使用World2Object矩阵的3x3部分。作者后来重新审视了自己的推导，并更新了理解。文章聚焦于图形学中的矩阵变换和理解其在游戏引擎中的应用。

Normal Matrix 推导

在网上看了好多normal matrix的推导不太明白，试着自己推了一下，记录

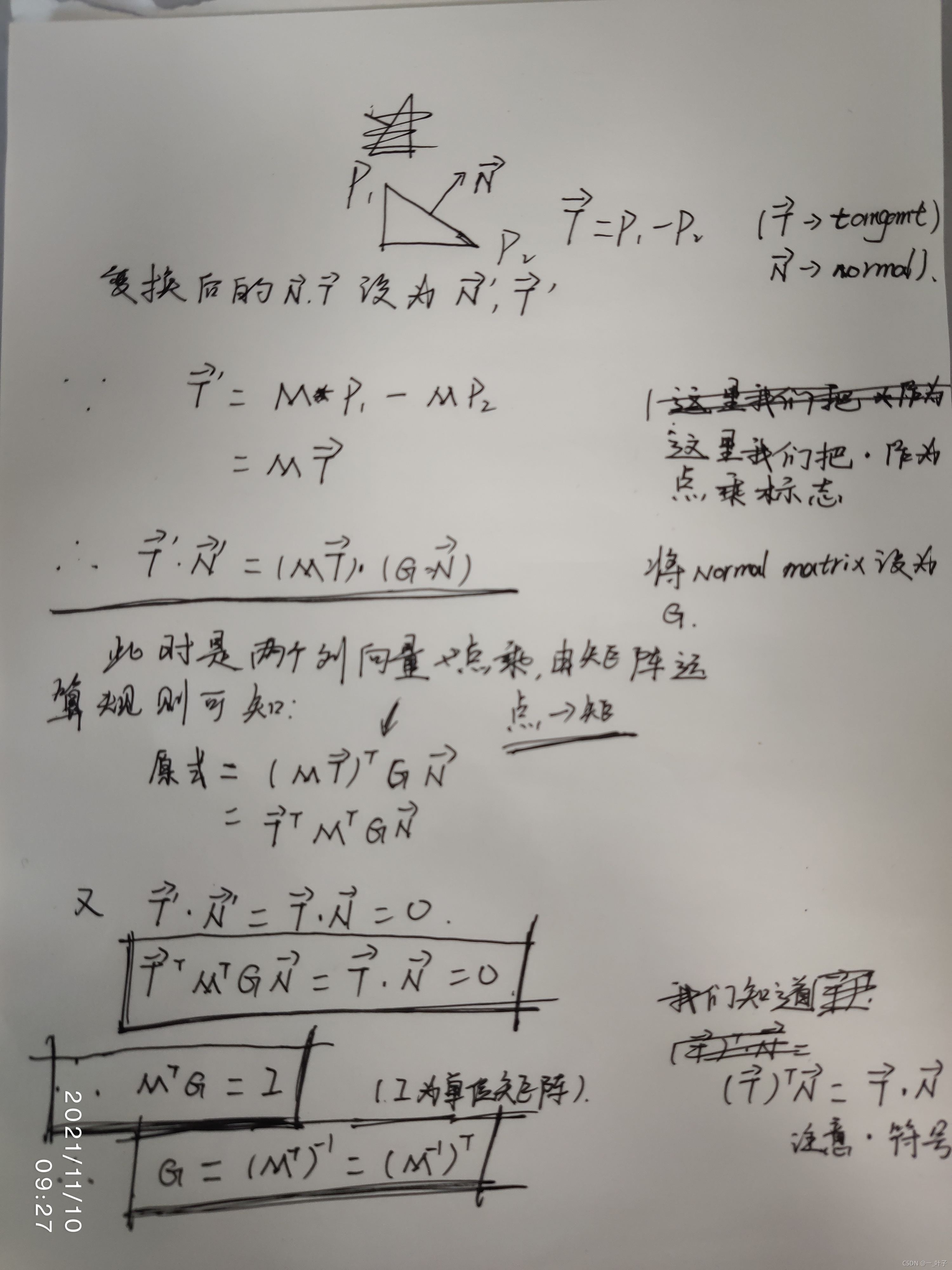

请添加图片描述

OpenGL

Normal = mat3(transpose(inverse(model))) * normal;

Unity

worldNormal = mul(normal,
