【Algorithms公开课学习笔记10】 符号表part3——平衡搜索树的应用

Geometric Application of BSTs 平衡搜索树的几何应用

0. 前言

在前面的文章中，我们分析了符号表的许多基本操作，包括：查找、插入、删除等。现在我们新增两个操作：范围查找(range search) 和 范围统计(range count)。这两个操作中数据的SQL查询语句很常见。

1. 一维范围搜索

基本概念

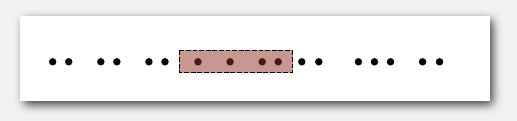

一维查找的几何解释如下：（结合下图）

• key是作为一维线段上的点
• 查找/统计包含在一维区间上的点（一维区间最大就是一维线段）

这就是范围查找和范围统计的应用范围，因此，符号表可以用来实现一维查找。

基本操作

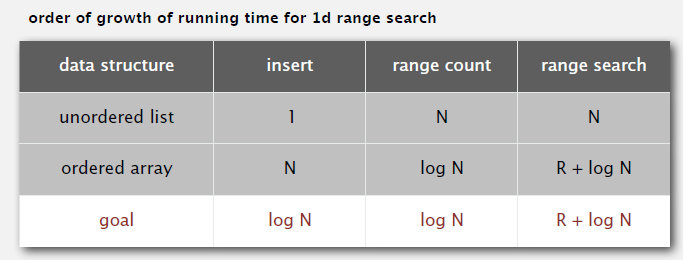

在前面的文章中也分析过，通过无序链表和有序数组来实现符号表存在性能问题，而通过二叉搜索树(BST)来实现才能满足 ~lgN的性能要求。

• 无序链表：插入很快，但查找需要遍历链表
• 有序数组：由于插入需要确定次序导致很慢，但查找可以使用二分法使得性能达到lgN

因此，我们将采用BST来实现一维查找。

一维统计

//统计lo和hi之间的节点个数
public int size(Key lo, Key hi){
    //rank返每个节点的有序序列的排位
    if (contains(hi)) return rank(hi) - rank(lo) + 1;
    else return rank(hi) - rank(lo);
}

性能：查找到lo的路径+查找到hi的路径 ~lgN。

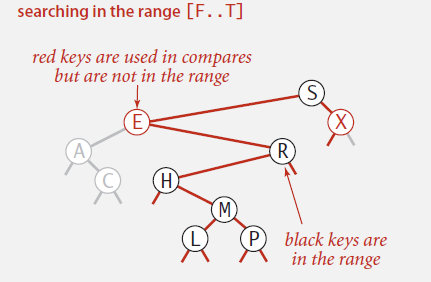

一维查找

一维查找是查找在lo和hi之间的所有所有节点。

• 递归地查找左子树的所有key
• 查找当前节点的的key
• 递归地查找右子树的所有key（保存满足条件的key）

性能：查找到lo的路径+查找到hi的路径+匹配的节点数 ~lgN+R (R就是匹配的节点数)

2. 线段相交

线段相交就是在一个二维平面内，查找所有相交的线段。传统的方法就是两两对比，确定是否相交，但这种方法需要平方级的时间要求。下面介绍一个高性能的方法。

扫描法

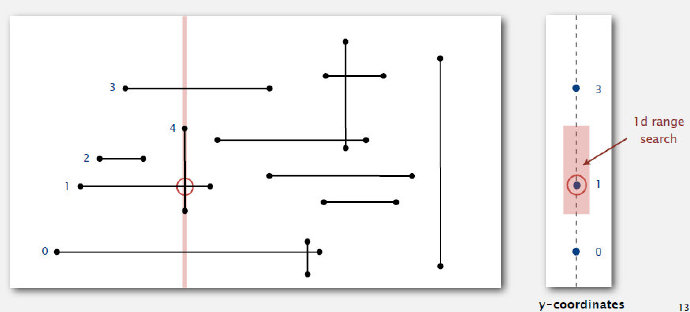

扫描法的基本原理：在二维平面内，用一条垂直的线从左到右进行扫描。x坐标作为触发事件，事件如下：

• 对水平的线段，当遇到线段的左端点时，将y坐标插入二叉搜索树中
• 对水平的线段，当遇到线段的右端点时，将y坐标从二叉搜索树中删除
• 对垂直的线段，当遇到端点时，将线段的上下端点作为查找范围，进行二叉搜索树的范围查找，查找的结果就是与该线段相交的其他线段（结合下图）

通过扫描法，就可以将二维的线段相交的问题转换成一维查找的问题。在N条线段存在R个相交点的场景下，时间性能表现为 ~NlgN+R。

3. kd树

分析kd树首先要明白二维正交范围查找(2-d orthogonal range search)的背景和基本概念。

二维正交范围查找

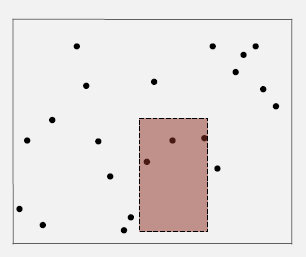

二维正交范围查找的几何解释为：（结合下图）

• 可以作为二维平面空间上的点
• 查找/统计包含在二维矩形内的点（二维矩形在二维平面空间内）

网格实现法

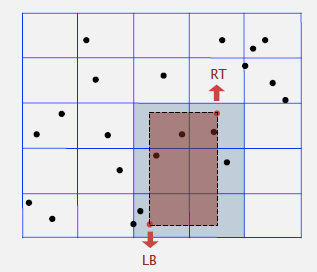

网格实现法是二维正交范围查找的最佳实现方法，网格实现法的描述如下：（结合下图）

• 将二维平面空间分割成 M*M 个网格
• 对每一个网格都创建一个列表，来存在落在该网格的节点
• 使用二维数组来直接索引相关的网格方块
• 插入：根据新节点的坐标索引到网关，再插入到网格对应的列表
• 范围查找：只查找与二维矩形相重叠的网关方块对应的节点列表即可

空间性能：M*M+N（M表示网格，N表示节点）
时间性能：平均每个网格的查找时间为 1+ N/M^2

因此，对M的选取是非常关键的。M太大网格就会小，导致浪费空间；M太小网格就会大，导致太多节点挤在同一个网格。理论上，最佳为M = √N。

kd树

在网格实现法中，存在一个不可忽视的问题——节点聚簇。当节点聚簇的时候，像上述那样均分网格就会导致节点挤在一小部分网格中（最终导致该网格对应的列表过长）。此时，需要一种合理地切分网格的方法，就是接下来要重点分析的kd树法。

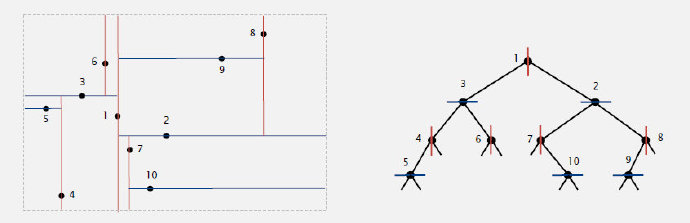

kd树法就是递归地将空间分成两部分。与BST不同的是，kd树需要交替地使用x坐标和y坐标作为key。使用x坐标为key时就垂直切分，使用y坐标作为key时就水平切分。

范围查找

• 检查节点是否在矩形内
• 根据矩形的位置，判断往哪个方位继续查找

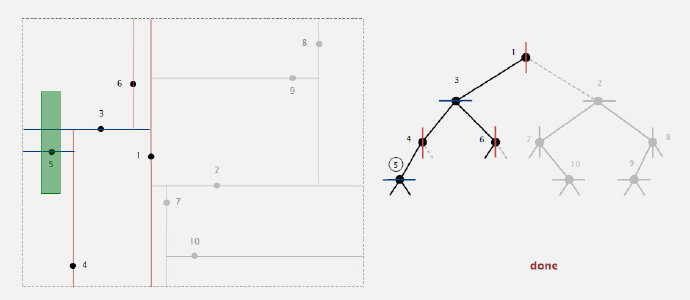

在下图中，节点1不在矩形内，根据位置需要查找左子节点3，忽略右子树全部节点。接着发现矩形横跨了节点3的分割线，所以节点3的左右节点均要查找。以此类推。

时间性能：平均情况下是R+lgN，最坏情况下是R+√N

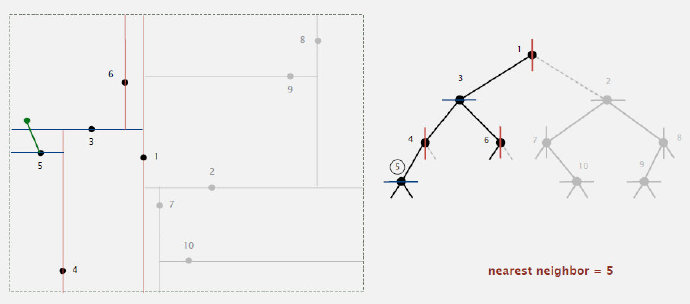

最邻近节点

查找与查询节点最近的节点

• 计算节点与待查节点的距离l
• 分别计算左右子节点与待查节点的距离，如果出现小于l的则往该子节点路径走（有可能左右子节点都符合条件），如果大于l的就忽略

时间性能：平均情况下是lgN，最坏情况时N

kd树也可以推广到三维立体空间中，本文不作详述。

4. 区间搜索树interval search trees

基本概念

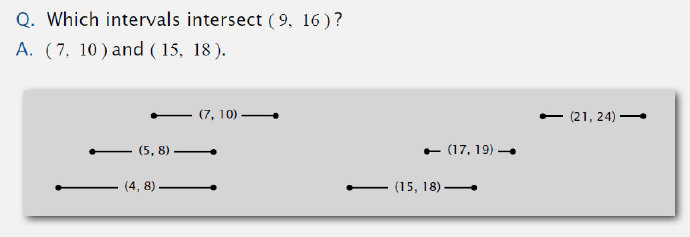

在一维区间查找中，有一个很重要的操作就是一维区间相交查询：给定一个区间(lo, hi)，查找出于该区间相交的其他区间。（结合下图）

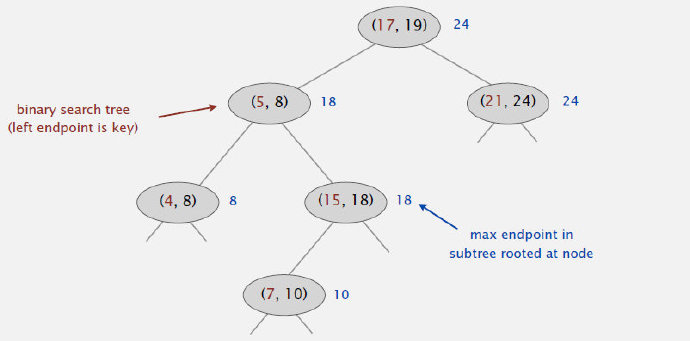

所谓的区间查找树，就是树的每一个节点存的是一个区间：（结合下图）

• 使用左端点作为节点的key（故比较对象是左端点）
• 每一个节点要存储以其为根的子树中的最大key值（包括节点本身）

基本操作

插入

以插入(lo, hi)为例

• 左端点lo作为key值，比较key值后确定其位置，然后插入
• 更新每一个节点所保存的最大key值

查找

查找是指查找出与给定节点相交的其他节点，以查找节点(lo, hi)为例

• 如果节点相交，则返回
• 如果左子树为空，往右边走
• 如果左子树最大key值小于lo，往右边走
• 其他情况往左边走

//根节点
Node x = root;
while (x != null){
    if (x.interval.intersects(lo, hi)) return x.interval;//存在相交，返回
    else if (x.left == null) x = x.right;//如果左子树为空
    else if (x.left.max < lo) x = x.right;//如果左子树最大key值小于lo
    else x = x.left;
}
return null

这么比较是因为有以下特殊情况：

• 如果往右边走，则表示一定不会在左边相交
• 如果往左边走，仍有可能会在右边相交，或者两边都不相交

为了保证时间性能，可以采用红黑树来实现区间搜索树，这样就可以将时间性能保持在 ~lgN的水平，本文不作详述。

5. 矩形相交

矩形相交是在一个二维平面内，查找所有相交的矩形。传统的方法就是两两对比，确定是否相交。但这种做法需要平方级的时间要求，因此，使用扫描法可以保证时间性能。

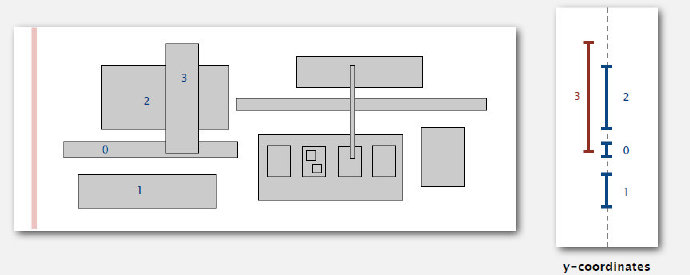

在二维平面内使用一条垂直的线段从左到右扫描，矩形的x坐标触发事件，事件包括：（结合下图）

• 当遇到矩形的左边界时，将y坐标区间插入区间搜索树中；在插入之前，先对待插入的坐标区间做区间查找，以确定相交情况。
• 当遇到矩形的由边界时，将y坐标区间从区间搜索树中删除

通过扫描法，就可以将二维的矩形相交的问题转换成区间查找的问题。在N条线段存在R个相交点的场景下，时间性能表现为 ~NlogN+RlogN。

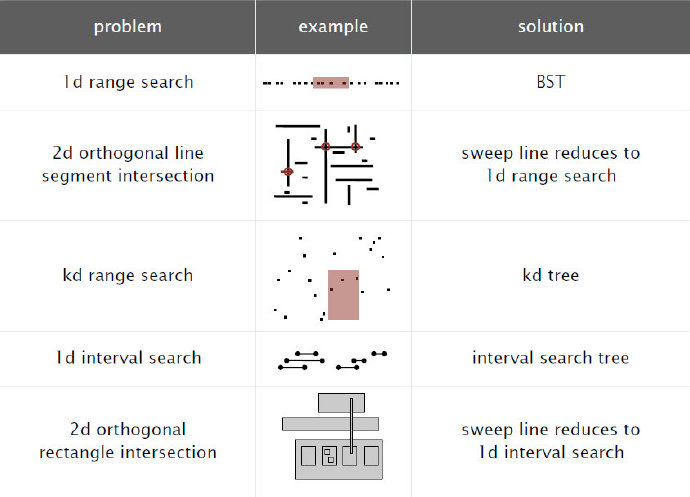

小结
