【Algorithms公开课学习笔记8】符号表part1——二叉搜索树

本文链接：https://blog.youkuaiyun.com/a791693310/article/details/82802284

BST 二叉搜索树

0. 前言

本文的主要内容是分析符号表这种数据结构，并着重介绍使用二叉搜索树来实现符号表的方法。

1. Symbol Table 符号表

基本概念

符号表是一种键值对(key-value)的数据结构，其基本操作包括：插入一个键值对，根据键查找其对应的值。

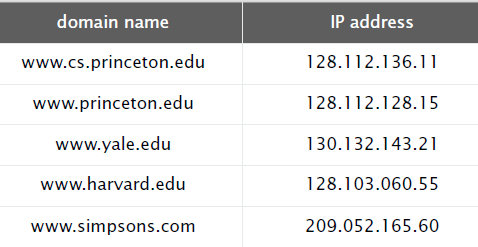

符号表在现实中最常见的应用有：DNS域名解析系统（如下图），routing table路由表，file system文件系统等。

symbol table的API如下图所示


public class ST<Key, Value>{
    ST() //构造函数
    void put(Key key, Value val) //插入一键值对，如果val为空，相当于删除键为key的项
    Value get(Key key) //根据键key获取其值value，如果没有该项则为null
    void delete(Key key) //根据键key删除该项
    boolean contains(Key key) //根据键判断是否包含该项
    boolean isEmpty() //判断是否为空
    int size() //符号表的大小
    Iterable<Key> keys() //迭代符号表的所有键
}

符号表中value的类型可以是任意的（泛型），但key的类型必须要满足以下条件：

key是Comparable的，使用compareTo()方法来比较大小；
key可以是泛型，但必须使用equals()方法来判断是否相等；
key可以是泛型，但必须使用equals()方法来判断是否相等，使用hashCode()来置乱key。

实践证明，key最好使用不可更改类型(immutable)，如Integer, Double, String等常用类型。

equal()方法详解

所有的java类都继承了equals()方法，但使用equals()方法必须满足等价关系,具体描述成：

自反性：x.equals(x)是正确的;
对称性：如果x.equals(y)，则必有y.equals(x);
传递性：如果x.equals(y), y.equals(z), 则必有x.equals(z);
非空性：x.equals(null)是错误的。

因此，如果要判断x是否为空，不能用equals()，只能x==null。另外，一切不满足等价关系的变量均不能使用equals()。

用户自定义的类也可以重写equals()方法，一般重写equals()方法遵守以下套路：

//必须传入Object对象
public boolean equals(Object y){
    //如果是本类对象的引用，绝对是相等的（自反性）
    if (y == this) return true;
    //如果对象为null，绝对不相等（非空性）
    if (y == null) return false;
    //如果不同类，绝对不相等
    if (y.getClass() != this.getClass())
        return false;

    //强制类型转换
    Date that = (Date) y;
    //判断，如果是基本类型使用==，如果是对象使用equals()，如果是数组使用Arrays.equals(a,b)
    if (this.day != that.day ) return false;
    if (this.month != that.month) return false;
    if (this.year != that.year ) return false;
    return true;
}

简单应用

想象一个场景：程序顺序读取文件的内容（字符串）最为key，同时关联读取的顺序i作为value
代码如下：

public static void main(String[] args){

    ST<String, Integer> st = new ST<String, Integer>();
    //插入
    for (int i = 0; !StdIn.isEmpty(); i++){
        String key = StdIn.readString();
        st.put(key, i);
    }
    //查询
    for (String s : st.keys())
        StdOut.println(s + " " + st.get(s));
}

结果如下：

2. 符号表的基本实现

下面介绍符号表的两种实现方法：顺序查找法和二叉树法

顺序查找

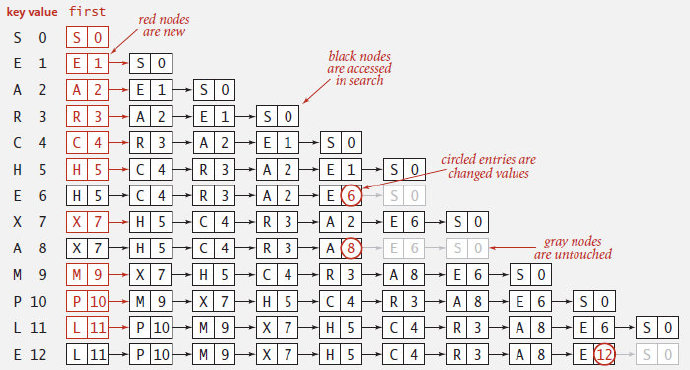

顺序查找法通过无序链表来保存键值对。查找时,按指针顺序查找，直到找到匹配的key；插入时，先查找，若找到匹配的可以则要替换value，若找不到则在链表前面插入节点。如下图所示

二叉树法

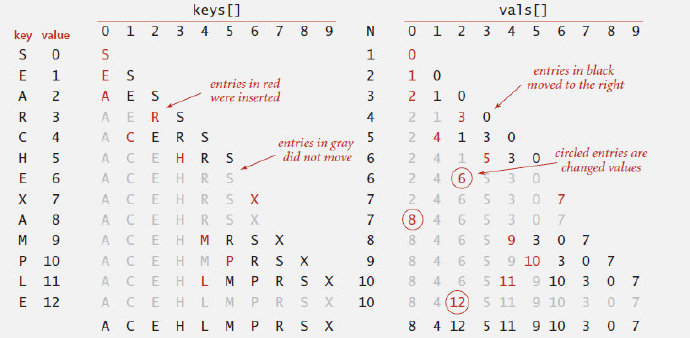

二叉树法是通过两个有序数组来保存键值对的，一个保存键，另一个在相应位置保存值。查找时，使用二分查找法，能够非常高效地找到匹配的可以（或确认不存在）；插入时，将项插入到有序数组最后，在跟前面大于该项的其他项交换位置，直至有序，同时存储键的数组也要做相应交换。

二叉树法中，需要运用到一个很方便的辅助函数rank(key)：返回key的排位。代码实现如下：

//返回key在有序数组中的排位，二分查找法
private int rank(Key key){
    int lo = 0, hi = N-1;
    while (lo <= hi){
        int mid = lo + (hi - lo) / 2;
        int cmp = key.compareTo(keys[mid]);
        if (cmp < 0) hi = mid - 1;
        else if (cmp > 0) lo = mid + 1;
        else return mid;
    }
    return lo;
}

有了rank(key)方法之后，get(key)的实现将相当简单。

public Value get(Key key){
    if (isEmpty()) return null;
    //查到key的排位，同时也是value的排位
    int i = rank(key);
    if (i < N && keys[i].compareTo(key) == 0) return vals[i];
    else return null;
}

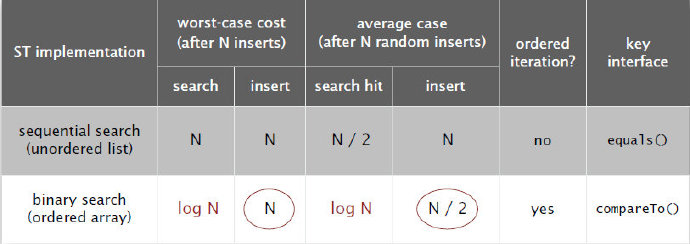

顺序链表和二叉树的性能对比如下：

从表中可以看出，二叉树在查找上显示了极优的性能，但在插入上仍然不能满足性能要求，这一点将会在下一小节分析的二叉搜索树得以解决。

3. 符号表的操作

对于符号表，除了查找和插入操作之外，还有其他极其丰富的操作接口，详细的API如下所示：

public class ST<Key extends Comparable<Key>, Value>{
    ST() //构造函数
    void put(Key key, Value val) //插入键值对
    Value get(Key key) //根据键key获取其值value，如果没有返回null
    void delete(Key key) //根据键key删除键值对
    boolean contains(Key key) //查找是否包含该键
    boolean isEmpty() //判空
    int size() //大小
    Key min() //查找最小的key
    Key max() //查找最大的key
    Key floor(Key key) //查找小于或等于key中最大的那个
    Key ceiling(Key key) //查找大于或等于key中最小的那个
    int rank(Key key) //根据可以返回其排位
    Key select(int k) //根据排序查找key
    void deleteMin() //删除最小的key
    void deleteMax() //删除最大的key
    int size(Key lo, Key hi) //key lo到key hi之间key的数量
    Iterable<Key> keys(Key lo, Key hi) //迭代key lo到key hi之间key
    Iterable<Key> keys() //迭代所有的key
}

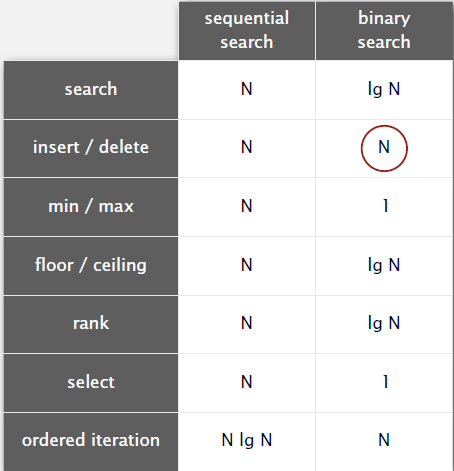

通过顺序查找法和二叉树法实现的符号表中，其操作的时间性能如下图所示：

3. BST二叉搜索树

基本概念

二叉搜索树是拥有对称顺序的二叉树。
所谓的二叉树其左右子树均是二叉树或空（递归定义）。
所谓对称顺序是指二叉树的任意一个节点的值大于其左子树的节点值，小于其右子树的节点值。
如图所示

二叉搜索树BST的API如下：

public class BST<Key extends Comparable<Key>, Value>{
    //树根
    private Node root;
    //树的节点类
    private class Node{
        private Key key;//键
        private Value val;//值
        private Node left;//左链接
        private Node right;//右链接
        private int count;//左右子树节点总数
    }
    public void put(Key key, Value val);//插入键值对
    public Value get(Key key);//根据key查找
    public void delete(Key key);//根据key删除
    public Iterable<Key> iterator();//迭代所有key
}

基本操作

查找：二分查找，若小于root往左边；若大于root往右边；若相等返回root。
插入：先用二分查找法找到key的合适位置，创建节点后插入。插入节点后需要修改上层root节点的count值。假设在查找过程中遇到匹配key的节点，则直接替换其value。
一般情况下，查找和插入操作使用递归法会比较简洁。

//查找
public Value get(Key key){
    Node x = root;
    while (x != null){
        int cmp = key.compareTo(x.key);
        if (cmp < 0) x = x.left;
        else if (cmp > 0) x = x.right;
        else if (cmp == 0) return x.val;
    }
    return null;
}
//插入
public void put(Key key, Value val){
    root = put(root, key, val);
}

private Node put(Node x, Key key, Value val){
    if (x == null)
        return new Node(key, val, 1);

    int cmp = key.compareTo(x.key);
    if (cmp < 0)
        x.left = put(x.left, key, val);
    else if (cmp > 0)
        x.right = put(x.right, key, val);
    else
        x.val = val;
    //修改上层root节点的count
    x.count = 1 + size(x.left) + size(x.right);
    return x;
}

由上面代码可以发现，查找和插入的时间性能都是取决于树的高度。一旦树的高度变得非常陡峭的话，时间性能就会变坏，如图所示。而树高取决于节点的插入顺序，因此尽量随机插入数字，避免树过于陡峭。

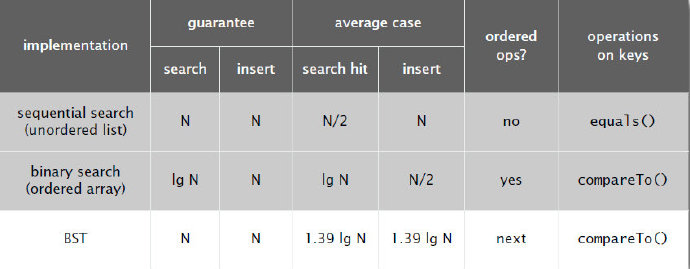

如果没有相同的key，且随机插入的话，BST的时间性能与快速排序的partitioning一样的。

其他操作

最小key：查找左子树直到null
最大key：查找右子树直到null
Floor向下取整：如Floor(G)是查找小于G中的最大值
Ceiling向上取整：如Ceiling(G)是查找大于G中的最小值

这里重点分析Floor（Ceilling同理），代码和图示如下

public Key floor(Key key){
    Node x = floor(root, key);
    if (x == null) return null;
    return x.key;
}
private Node floor(Node x, Key key){
    if (x == null) return null;
    int cmp = key.compareTo(x.key);

    if (cmp == 0) return x;
    if (cmp < 0) return floor(x.left, key);

    Node t = floor(x.right, key);
    if (t != null) return t;
    else return x;
}

Size大小：返回root节点的count（子树节点数量）
Rank节点的排位：关键就暗示借助count值。若==root，排位k则为root的count值；若 < root，排位k则为左子树root的count；若 > root，则为左子树root的count + 1 +右子树root的count。

public int rank(Key key){
    return rank(key, root);
}
private int rank(Key key, Node x){
    if (x == null) return 0;
    int cmp = key.compareTo(x.key);
    // < root
    if (cmp < 0) return rank(key, x.left);
    // > root
    else if (cmp > 0) return 1 + size(x.left) + rank(key, x.right);
    // == root
    else  return size(x.left);
}

Inorder Traversal中序遍历：中序遍历按照如下顺序递归遍历：遍历左子树——>root——>遍历右子树。

public Iterable<Key> keys(){
    Queue<Key> q = new Queue<Key>();
    inorder(root, q);
    return q;
}
private void inorder(Node x, Queue<Key> q){
    if (x == null) return;
    //遍历左子树
    inorder(x.left, q);
    //root
    q.enqueue(x.key);
    //遍历右子树
    inorder(x.right, q);
}

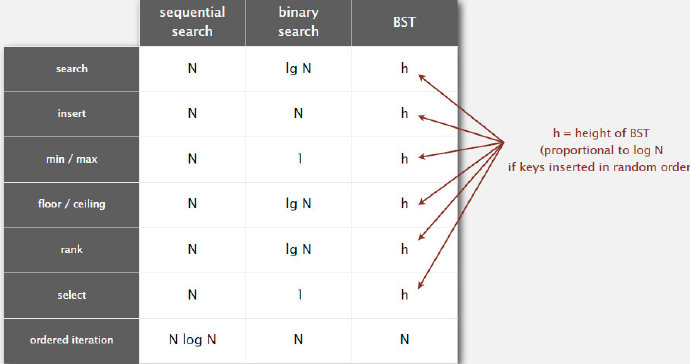

时间性能对比

4. 删除操作

在BST中，由于删除操作会打破BST的规则，需要调整BST，故在此处着重分析。

方法一

直接将匹配key的节点的value设置成null。
这种方法属于偷懒型的方法，实际上节点仍然存在，且BST没有变化。只是根据key查找时将返回null而已。
这种方法的时间主要消耗在查找上，故与查找一致，为~2lgN。

方法二

真正地删除节点，并调整BST

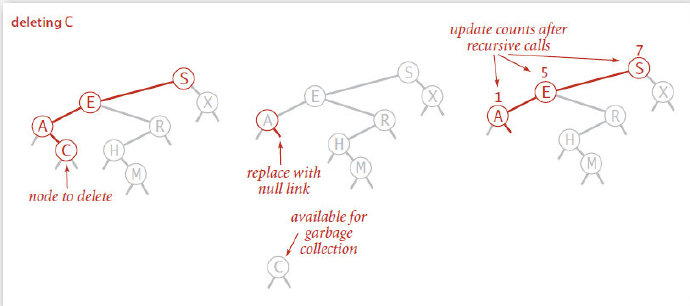

case1：如果待删除的节点没有子节点，则直接删除（设置其父节点的链接为null）。

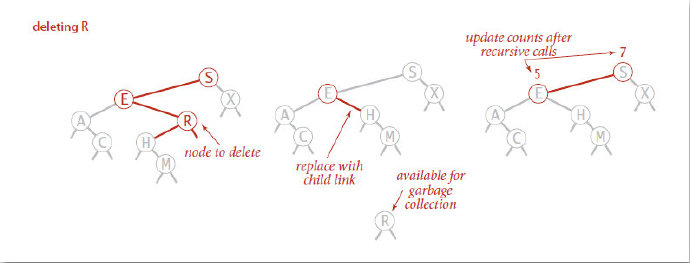

case2：如果待删除的节点只有一个子节点，则删除该节点后（设置其父节点的链接为替换节点，设置其链接为null），其位置用子节点替换。

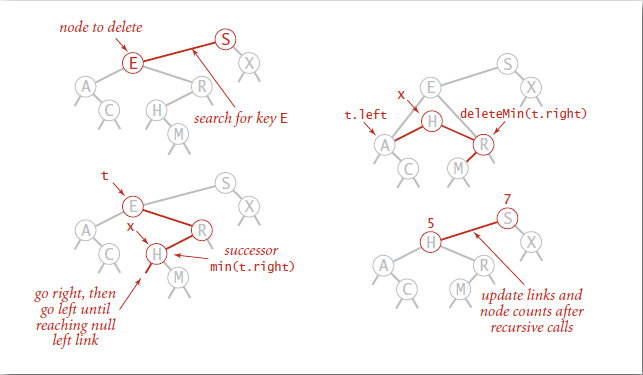

case3：如果待删除的节点有两个子节点，则删除该节点后（设置其父节点的链接为替换节点，设置其链接为null），其位置用右子树的最小节点替换。

public void delete(Key key){
    root = delete(root, key);
}

private Node delete(Node x, Key key) {
    if (x == null) return null;

    int cmp = key.compareTo(x.key);

    if (cmp < 0) x.left = delete(x.left, key);
    else if (cmp > 0) x.right = delete(x.right, key);

    else {
        //没有子节点或只有一个子节点的情况
        if (x.right == null) return x.left;
        if (x.left == null) return x.right;
        //有连个子节点的情况
        Node t = x;
        //找到右子树最小节点
        x = min(t.right);
        //删除：t的位置由X替代，且左子树不变，右子树替换成删除min之后的子树
        x.right = deleteMin(t.right);
        x.left = t.left;
    }
    //调整count值
    x.count = size(x.left) + size(x.right) + 1;
    return x;
}
