计算机网络(分层模型、TCP/UDP)

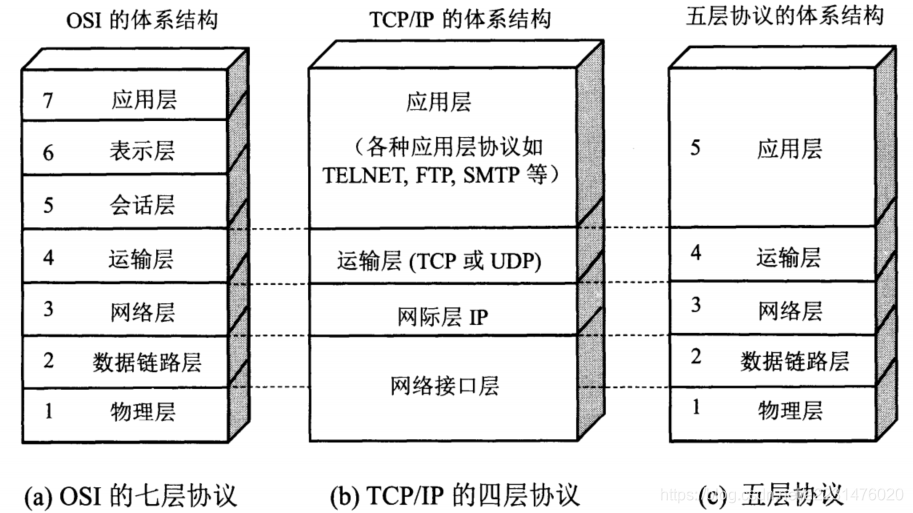

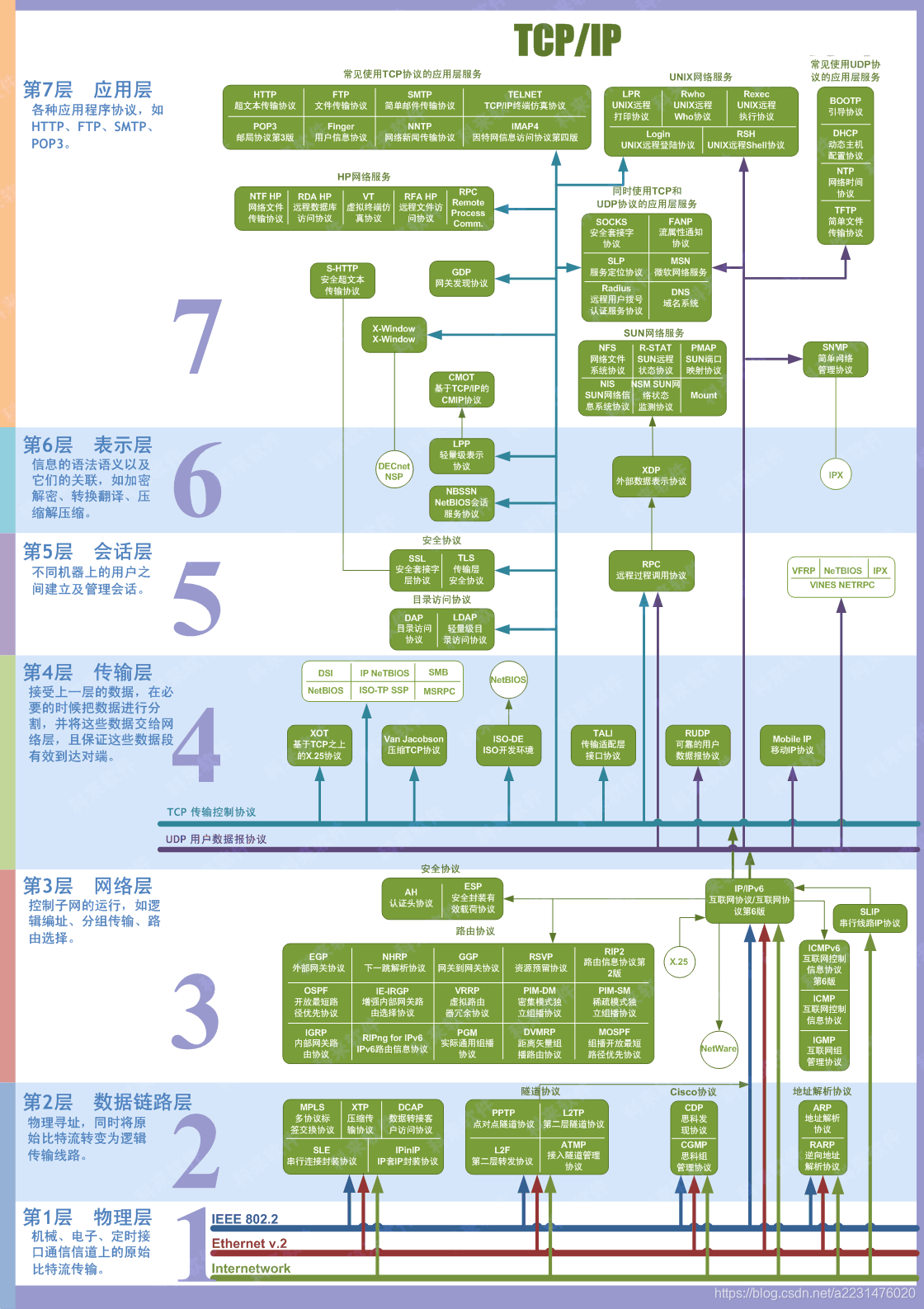

一、模型

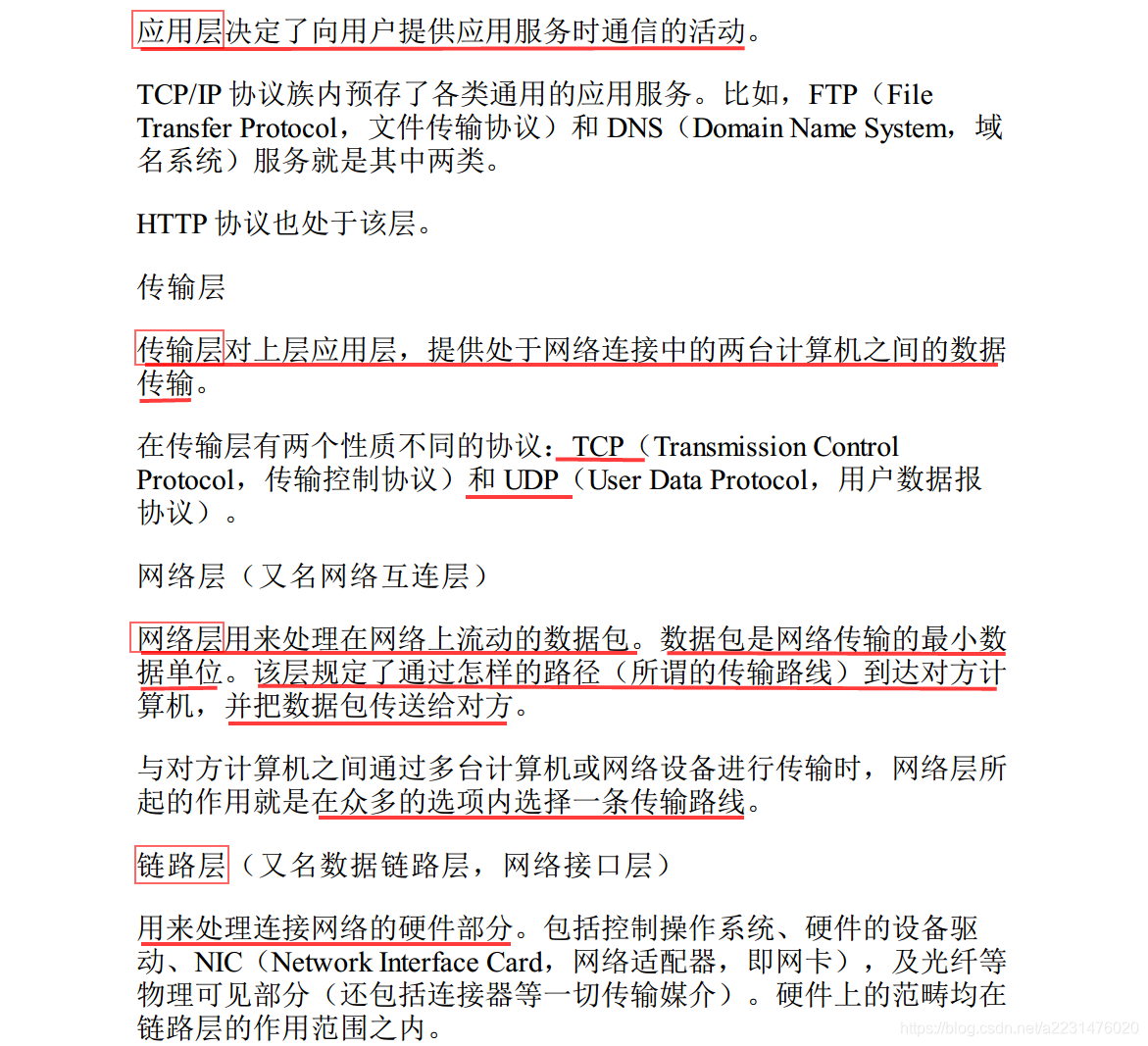

应用层

应用层(application-layer）的任务是通过应用进程间的交互来完成特定网络应用。应用层协议定义的是应用进程（进程：主机中正在运行的程序）间的通信和交互的规则。对于不同的网络应用需要不同的应用层协议。在互联网中应用层协议很多，如域名系统DNS，支持万维网应用的 HTTP协议，支持电子邮件的 SMTP协议等等。我们把应用层交互的数据单元称为报文。

• 域名系统
  域名系统(Domain Name System缩写 DNS，Domain Name被译为域名)是因特网的一项核心服务，它作为可以将域名和IP地址相互映射的一个分布式数据库，能够使人更方便的访问互联网，而不用去记住能够被机器直接读取的IP数串。（百度百科）例如：一个公司的 Web 网站可看作是它在网上的门户，而域名就相当于其门牌地址，通常域名都使用该公司的名称或简称。例如上面提到的微软公司的域名，类似的还有：IBM 公司的域名是 www.ibm.com、Oracle 公司的域名是 www.oracle.com、Cisco公司的域名是 www.cisco.com 等。
• HTTP协议
  超文本传输协议（HTTP，HyperText Transfer Protocol)是互联网上应用最为广泛的一种网络协议。所有的 WWW（万维网） 文件都必须遵守这个标准。设计 HTTP 最初的目的是为了提供一种发布和接收 HTML 页面的方法。

运输层

运输层(transport layer)的主要任务就是负责向两台主机进程之间的通信提供通用的数据传输服务。应用进程利用该服务传送应用层报文。“通用的”是指并不针对某一个特定的网络应用，而是多种应用可以使用同一个运输层服务。由于一台主机可同时运行多个线程，因此运输层有复用和分用的功能。所谓复用就是指多个应用层进程可同时使用下面运输层的服务，分用和复用相反，是运输层把收到的信息分别交付上面应用层中的相应进程。

• 运输层主要使用以下两种协议:

1. 传输控制协议 TCP（Transmission Control Protocol）–提供面向连接的，可靠的数据传输服务。
2. 用户数据协议 UDP（User Datagram Protocol）–提供无连接的，尽最大努力的数据传输服务（不保证数据传输的可靠性）。

网络层

在 计算机网络中进行通信的两个计算机之间可能会经过很多个数据链路，也可能还要经过很多通信子网。网络层的任务就是选择合适的网间路由和交换结点， 确保数据及时传送。 在发送数据时，网络层把运输层产生的报文段或用户数据报封装成分组和包进行传送。在 TCP/IP 体系结构中，由于网络层使用IP协议，因此分组也叫IP数据报 ，简称数据报。

这里要注意：不要把运输层的“用户数据报UDP”和网络层的“IP数据报”弄混。另外，无论是哪一层的数据单元，都可笼统地用“分组”来表示。

这里强调指出，网络层中的“网络”二字已经不是我们通常谈到的具体网络，而是指计算机网络体系结构模型中第三层的名称.

互联网是由大量的异构（heterogeneous）网络通过路由器（router）相互连接起来的。互联网使用的网络层协议是无连接的网际协议（Intert Protocol）和许多路由选择协议，因此互联网的网络层也叫做网际层或IP层。

数据链路层

数据链路层(data link layer)通常简称为链路层。两台主机之间的数据传输，总是在一段一段的链路上传送的，这就需要使用专门的链路层的协议。 在两个相邻节点之间传送数据时，数据链路层将网络层交下来的IP数据报组装成帧，在两个相邻节点间的链路上传送帧。每一帧包括数据和必要的控制信息（如同步信息，地址信息，差错控制等）。

在接收数据时，控制信息使接收端能够知道一个帧从哪个比特开始和到哪个比特结束。这样，数据链路层在收到一个帧后，就可从中提出数据部分，上交给网络层。 控制信息还使接收端能够检测到所收到的帧中有误差错。如果发现差错，数据链路层就简单地丢弃这个出了差错的帧，以避免继续在网络中传送下去白白浪费网络资源。如果需要改正数据在链路层传输时出现差错（这就是说，数据链路层不仅要检错，而且还要纠错），那么就要采用可靠性传输协议来纠正出现的差错。这种方法会使链路层的协议复杂些。

物理层

在物理层上所传送的数据单位是比特。 物理层(physical layer)的作用是实现相邻计算机节点之间比特流的透明传送，尽可能屏蔽掉具体传输介质和物理设备的差异。 使其上面的数据链路层不必考虑网络的具体传输介质是什么。“透明传送比特流”表示经实际电路传送后的比特流没有发生变化，对传送的比特流来说，这个电路好像是看不见的。

在互联网使用的各种协中最重要和最著名的就是 TCP/IP 两个协议。现在人们经常提到的TCP/IP并不一定单指TCP和IP这两个具体的协议，而往往表示互联网所使用的整个TCP/IP协议族。

二、TCP

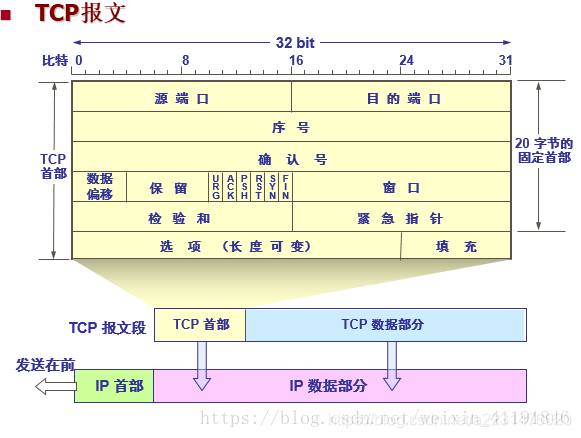

TCP协议全称: 传输控制协议，顾名思义， 就是要对数据的传输进行一定的控制，TCP报文由首部和数据两部分组成。首部一般由20-60字节（Byte）构成，长度可变。其中前20B格式固定，后40B为可选。TCP报文还得传给下层网络层，封装成IP包，而一个IP包最大长度为65535，同时IP包首部也包含最少20B，所以一个IP包或TCP包可以包含的数据部分最大长度为65535-20-20=65495B。

源端口号：表示发送端端口号，字段长为16位。

目标端口号：表示接收端口号，字段长为16位。

序列号(seq)：占4个字节，TCP连接中传送的字节流中的每个字节都按顺序编号。例如，一段报文的序号字段值是 301 ，而携带的数据共有100字段，显然下一个报文段（如果还有的话）的数据序号应该从401开始；
确认号：占4个字节，是期望收到对方下一个报文的第一个数据字节的序号。例如，B收到了A发送过来的报文，其序列号字段是501，而数据长度是200字节，这表明B正确的收到了A发送的到序号700为止的数据。因此，B期望收到A的下一个数据序号是701，于是B在发送给A的确认报文段中把确认号置为701；

数据偏移：占4位，它指出TCP报文的数据距离TCP报文段的起始处有多远；

保留位：该字段主要是为了以后扩展时使用，其长度为6位。一般设置为0，即使收到的包在该字段不为0，此包也不会丢弃；

标志位：占6位，每一位从左到右分别为：URG、ACK、PSH、RST、SYN、FIN。当对应的值为1，表示有具体含义:

• URG：当URG置1时，表示紧急指针有效，它告诉系统此报文段有紧急数据，应尽快传送；
• ACK：ACK置1，表示确认号字段才有效。此外，TCP规定，建立连接后，传输的所有报文段的ACK都需要被置1；
• PSH：当接收者收到PSH=1时，会立即把数据传输给应用程序，而不会等到缓冲区满了，再做提交。
• RST：RST=1，表示TCP连接出现了严重的问题，必须释放重连；
• SYN：在连接建立时用来同步序号。当SYN=1，ACK=0，表明是连接请求报文，若同意连接，则响应报文中应该使SYN=1，ACK=1；
• FIN：用来释放连接。当FIN=1，表明此报文的发送方的数据已经发送完毕，并且要求释放；

窗口大小：占2字节，指的是通知接收方，发送本报文你需要有多大的空间来接收；

校验和：发送端填充，CRC校验，接收校验不通过，则认为数据有问题。和UDP的区别是，UDP校验的是数据本身，TCP校验的不仅包含TCP首部，而且包含TCP数据部分；

紧急指针：只有在URG为1时有效，该字段为1表示本报文的段中的紧急数据的指针；

选项：用于提高TCP的传输性能。需要根据首部长度进行控制，其最大长度为40字节；

数据：真实有效数据

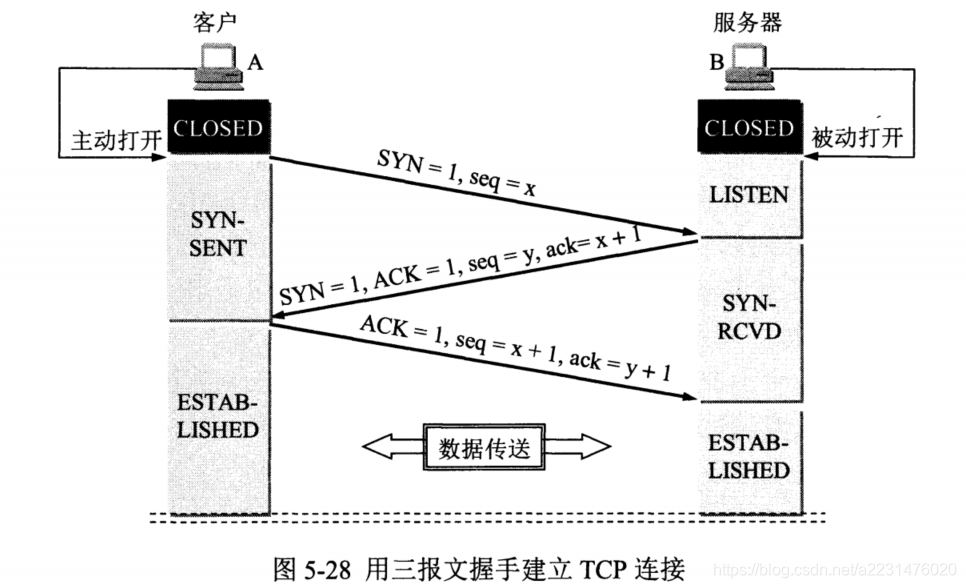

三次握手

计算机网络第七版5.9.1

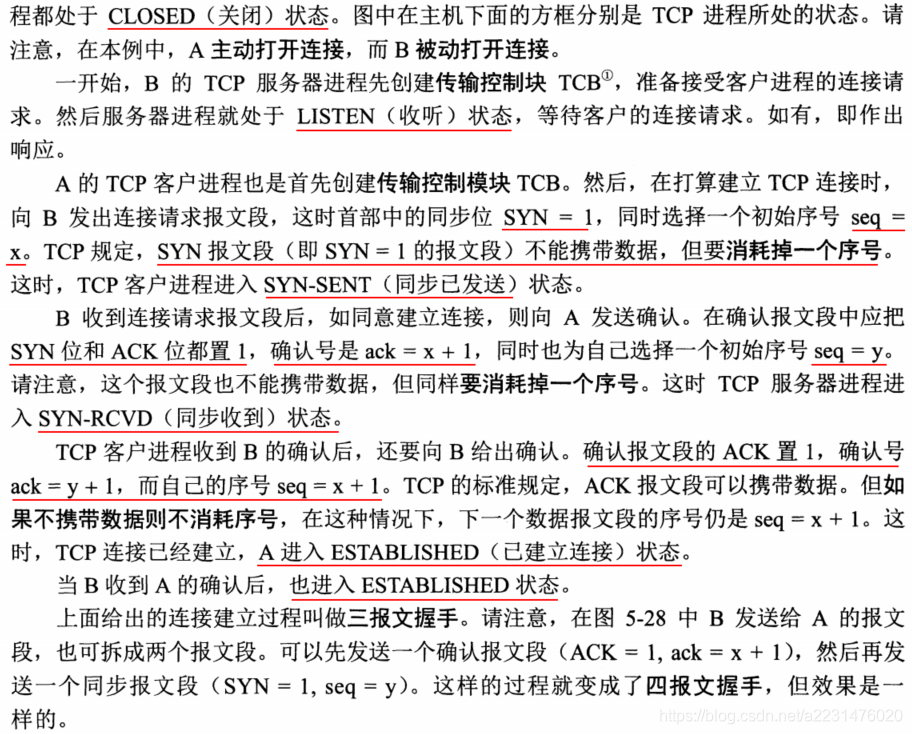

SYN 是 TCP/IP 建立连接时使用的握手信号。在客户机和服务器之间建立正常的 TCP 网络连接时，客户机首先发出一个 SYN 消息，服务器使用 SYN-ACK 应答表示接收到了这个消息，最后客户机再以 ACK(Acknowledgement[汉译：确认字符 ,在数据通信传输中，接收站发给发送站的一种传输控制字符。它表示确认发来的数据已经接受无误。 ]）消息响应。这样在客户机和服务器之间才能建立起可靠的TCP连接，数据才可以在客户机和服务器之间传递。

三次握手的目的是建立可靠的通信信道，说到通讯，简单来说就是数据的发送与接收，而三次握手最主要的目的就是双方确认自己与对方的发送与接收是正常的。

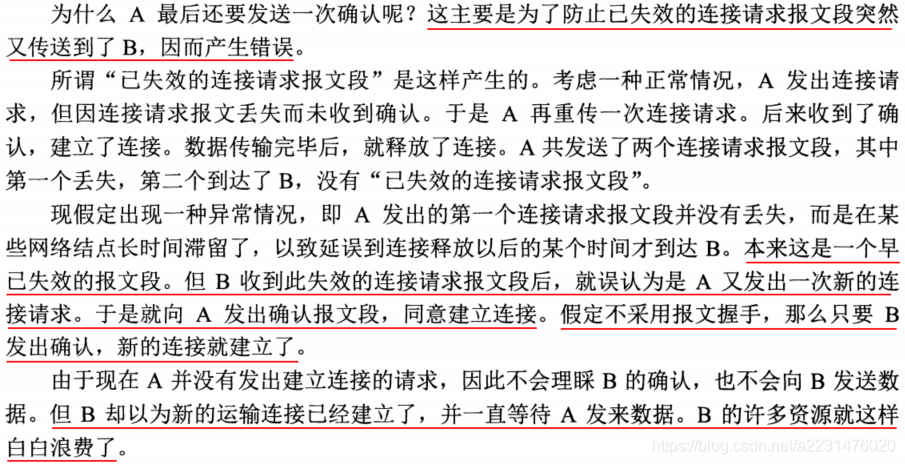

1.为什么需要三次握手，两次不可以吗？

2.为什么要传回 SYN？
接收端传回发送端所发送的 SYN 是为了告诉发送端，我接收到的信息确实就是你所发送的信号了。

3.传了 SYN,为啥还要传 ACK
双方通信无误必须是两者互相发送信息都无误。传了 SYN，证明发送方到接收方的通道没有问题，但是接收方到发送方的通道还需要 ACK 信号来进行验证。

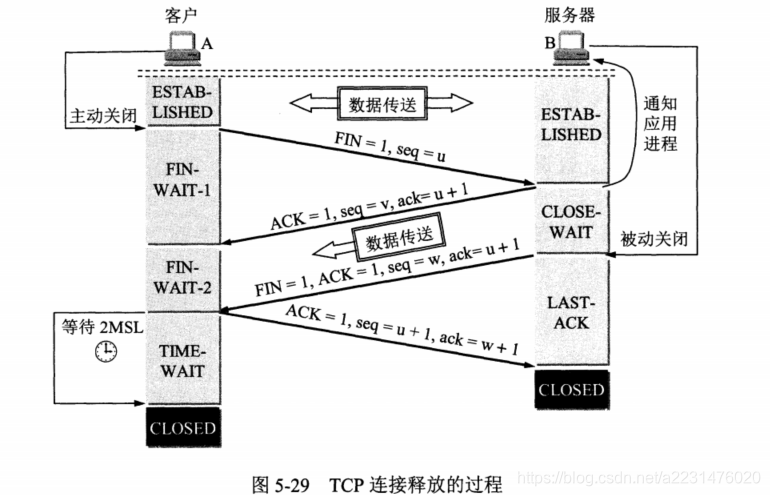

四次挥手

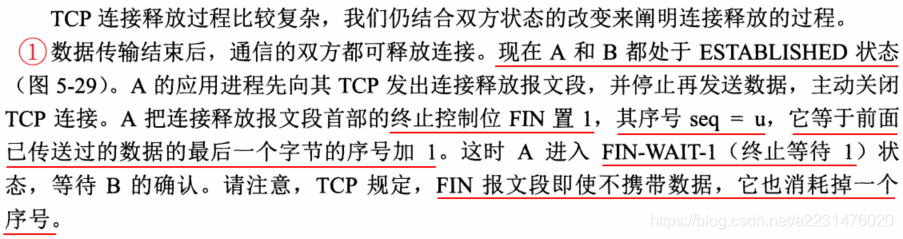

由于TCP连接是全双工的，因此每个方向都必须单独进行关闭。这个原则是当一方完成它的数据发送任务后就能发送一个FIN来终止这个方向的连接。收到一个 FIN只意味着这一方向上没有数据流动，一个TCP连接在收到一个FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭，而另一方执行被动关闭。

状态详解：
FIN_WAIT_1： 这个状态要好好解释一下，其实FIN_WAIT_1和FIN_WAIT_2状态的真正含义都是表示等待对方的FIN报文。而这两种状态的区别 是：FIN_WAIT_1状态实际上是当SOCKET在ESTABLISHED状态时，它想主动关闭连接，向对方发送了FIN报文，此时该SOCKET即 进入到FIN_WAIT_1状态。而当对方回应ACK报文后，则进入到FIN_WAIT_2状态，当然在实际的正常情况下，无论对方何种情况下，都应该马 上回应ACK报文，所以FIN_WAIT_1状态一般是比较难见到的，而FIN_WAIT_2状态还有时常常可以用netstat看到。

FIN_WAIT_2：上面已经详细解释了这种状态，实际上FIN_WAIT_2状态下的SOCKET，表示半连接，也即有一方要求close连接，但另外还告诉对方，我暂时还有点数据需要传送给你，稍后再关闭连接。

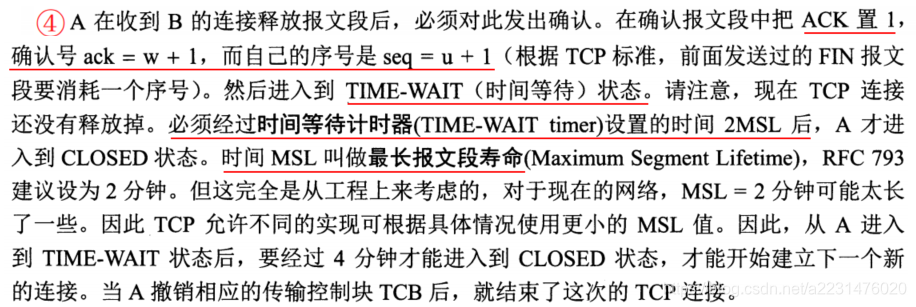

TIME_WAIT： 表示收到了对方的FIN报文，并发送出了ACK报文，就等2MSL后即可回到CLOSED可用状态了。如果FIN_WAIT_1状态下，收到了对方同时带FIN标志和ACK标志的报文时，可以直接进入到TIME_WAIT状态，而无须经过FIN_WAIT_2状态。

CLOSE_WAIT： 这种状态的含义其实是表示在等待关闭。怎么理解呢？当对方close一个SOCKET后发送FIN报文给自己，你系统毫无疑问地会回应一个ACK报文给对 方，此时则进入到CLOSE_WAIT状态。接下来呢，实际上你真正需要考虑的事情是察看你是否还有数据发送给对方，如果没有的话，那么你也就可以 close这个SOCKET，发送FIN报文给对方，也即关闭连接。所以你在CLOSE_WAIT状态下，需要完成的事情是等待你去关闭连接。

LAST_ACK： 这个状态还是比较容易好理解的，它是被动关闭一方在发送FIN报文后，最后等待对方的ACK报文。当收到ACK报文后，也即可以进入到CLOSED可用状态了。

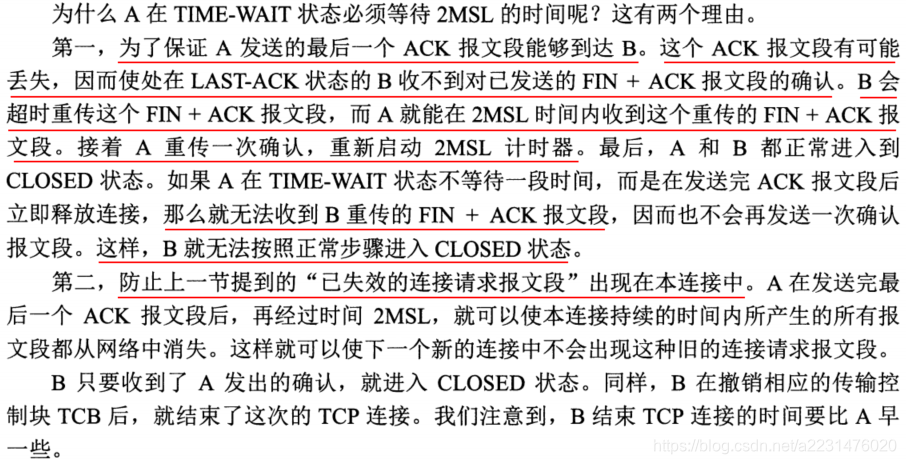

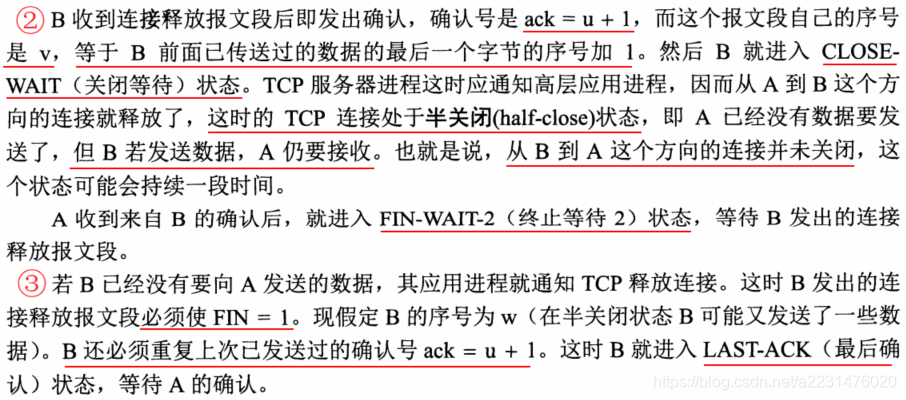

1.为什么TIME_WAIT状态还需要等2MSL后才能返回到CLOSED状态？

2．为什么建立连接协议是三次握手，而关闭连接却是四次握手呢？
这是因为服务端的LISTEN状态下的SOCKET当收到SYN报文的建连请求后，它可以把ACK和SYN（ACK起应答作用，而SYN起同步作用）放在一个报文里来发送。但关闭连接时，当收到对方的FIN报文通知时，它仅仅表示对方没有数据发送给你了；但未必你所有的数据都全部发送给对方了，所以你可能不会马上关闭SOCKET,也即你可能还需要发送一些数据给对方之后，再发送FIN报文给对方来表示你同意现在可以关闭连接了，所以它这里的ACK报文和FIN报文多数情况下都是分开发送的。

TCP的优点：
可靠，稳定 。TCP的可靠体现在TCP在传递数据之前，会有三次握手来建立连接，而且在数据传递时，有确认、窗口、重传、拥塞控制机制，在数据传完后，还会断开连接用来节约系统资源。

TCP的缺点：
慢，效率低，占用系统资源高，易被攻击， TCP在传递数据之前，要先建连接，这会消耗时间，而且在数据传递时，确认机制、重传机制、拥塞控制机制等都会消耗大量的时间，而且要在每台设备上维护所有的传输连接，事实上，每个连接都会占用系统的CPU、内存等硬件资源。

二、UDP

用户数据报协议（UDP，User Datagram Protocol）。UDP 为应用程序提供了一种无需建立连接就可以发送封装的 IP 数据报的方法。UDP则是面向无连接的协议。使用UDP协议时，不需要建立连接，只需要知道对方的IP地址和端口号，就可以直接发数据包。但是，能不能到达就不知道了。虽然用UDP传输数据不可靠，但它的优点是和TCP比，速度快，对于不要求可靠到达的数据，就可以使用UDP协议。
TCP与UDP区别总结：
1、TCP面向连接（如打电话要先拨号建立连接）;UDP是无连接的，即发送数据之前不需要建立连接
2、TCP提供可靠的服务。也就是说，通过TCP连接传送的数据，无差错，不丢失，不重复，且按序到达;UDP尽最大努力交付，即不保 证可靠交付
3、TCP面向字节流，实际上是TCP把数据看成一连串无结构的字节流;UDP是面向报文的
UDP没有拥塞控制，因此网络出现拥塞不会使源主机的发送速率降低（对实时应用很有用，如IP电话，实时视频会议等）
4、每一条TCP连接只能是点到点的;UDP支持一对一，一对多，多对一和多对多的交互通信
5、TCP首部开销20字节;UDP的首部开销小，只有8个字节
6、TCP的逻辑通信信道是全双工的可靠信道，UDP则是不可靠信道

三、协议如何保证可靠传输

TCP通过序列号、检验和、确认应答信号、重发控制、连接管理、滑动窗口、流量控制、拥塞控制实现可靠性。
序列号：TCP 给发送的每一个包进行编号，接收方对数据包进行排序，把有序数据传送给应用层。
校验和： TCP 将保持它首部和数据的检验和。这是一个端到端的检验和，目的是检测数据在传输过程中的任何变化。如果收到段的检验和有差错，TCP 将丢弃这个报文段和不确认收到此报文段。
确认应答信号：序列号 是指按照顺序给发送数据包中的每一个字节都标识上号码编号，接收端主机 根据接收数据TCP包首部中的序列号和数据长度，来将自己下一步应该接收的序列号作为确认应答返送回去。就这样，根据序列号和确认应答信号，TCP可以实现可靠传输。
重发控制：当TCP发出一个段后，它启动一个定时器，等待目的端确认收到这个报文段。如果不能及时收到一个确认，将重发这个报文段。
连接管理：TCP是面向有连接的数据通信，也就说在进行实际的数据包的收发之前，会先做好通信两端主机的准备工作：TCP三次握手！，数据传送完成后：四次挥手！
滑动窗口：发送端希望在收到确认前，继续发送其它报文段。比如说在收到0号报文的确认前还发出了1-3号的报文，这样提高了信道的利用率。但可以想想，0-4发出去后可能要重传，所以需要一个缓冲区维护这些报文，所以就有了窗口。

RTT：往返时间。

• 接收窗口：

“接收窗口”大小取决于应用（比如说tomcat：8080端口的监听进程）、系统、硬件的限制。图中，接收窗口是31~50，大小为20。

在接收窗口中，黑色的表示已收到的数据，白色的表示未收到的数据。

当收到窗口左边的数据，如27，则丢弃，因为这部分已经交付给主机；

当收到窗口左边的数据，如52，则丢弃，因为还没轮到它；

当收到已收到的窗口中的数据，如32，丢弃；

当收到未收到的窗口中的数据，如35，缓存在窗口中。

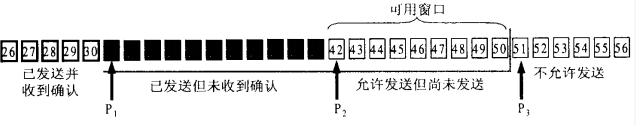

• 发送窗口：

发送窗口的大小swnd=min（rwnd，cwnd）。rwnd是接收窗口，cwnd用于拥塞控制，暂时可以理解为swnd= rwnd =20。

图中分为四个区段，其中P1到P3是发送窗口。

tips：发送窗口以字节为单位。为了方便画图，图中展示得像以报文为单位一样。但这不影响理解。

流量控制：当接收方来不及处理发送方的数据，能提示发送方降低发送的速率，防止包丢失。

拥塞控制：在某段时间，若对网络中某一资源的需求超过了该资源所能提供的可用部分，网络的性能就要变坏。这种情况就叫拥塞。拥塞控制就是为了防止过多的数据注入到网络中，这样就可以使网络中的路由器或链路不致过载。拥塞控制所要做的都有一个前提，就是网络能够承受现有的网络负荷。拥塞控制是一个全局性的过程，涉及到所有的主机，所有的路由器，以及与降低网络传输性能有关的所有因素。相反，流量控制往往是点对点通信量的控制，是个端到端的问题。流量控制所要做到的就是抑制发送端发送数据的速率，以便使接收端来得及接收。

为了进行拥塞控制，TCP 发送方要维持一个 拥塞窗口(cwnd) 的状态变量。拥塞控制窗口的大小取决于网络的拥塞程度，并且动态变化。发送方让自己的发送窗口取为拥塞窗口和接收方的接受窗口中较小的一个。

TCP的拥塞控制采用了四种算法，即 慢开始 、 拥塞避免 、快重传 和 快恢复。在网络层也可以使路由器采用适当的分组丢弃策略（如主动队列管理 AQM），以减少网络拥塞的发生。

• 慢开始：
  慢开始算法的思路是当主机开始发送数据时，如果立即把大量数据字节注入到网络，那么可能会引起网络阻塞，因为现在还不知道网络的符合情况。经验表明，较好的方法是先探测一下，即由小到大逐渐增大发送窗口，也就是由小到大逐渐增大拥塞窗口数值。cwnd初始值为1，每经过一个传播轮次，cwnd加倍。
• 拥塞避免： 拥塞避免算法的思路是让拥塞窗口cwnd缓慢增大，即每经过一个往返时间RTT就把发送放的cwnd加1.

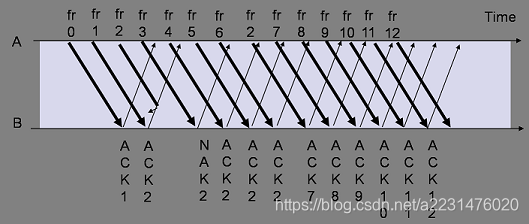

• 快重传与快恢复： 在 TCP/IP 中，快速重传和恢复（fast retransmit andrecovery，FRR）是一种拥塞控制算法，它能快速恢复丢失的数据包。没有 FRR，如果数据包丢失了，TCP将会使用定时器来要求传输暂停。在暂停的这段时间内，没有新的或复制的数据包被发送。有了FRR，如果接收机接收到一个不按顺序的数据段，它会立即给发送机发送一个重复确认。如果发送机接收到三个重复确认，它会假定确认件指出的数据段丢失了，并立即重传这些丢失的数据段。有了FRR，就不会因为重传时要求的暂停被耽误。当有单独的数据包丢失时，快速重传和恢复（FRR）能最有效地工作。当有多个数据信息包在某一段很短的时间内丢失时，它则不能很有效地工作。
