CST软件的UAV无人机RCS --- 单站，多角单频，A求解器

上期我们看了I求解器计算单站RCS，这期我们用同样的模型，看看A求解器计算单站RCS，简单对比。

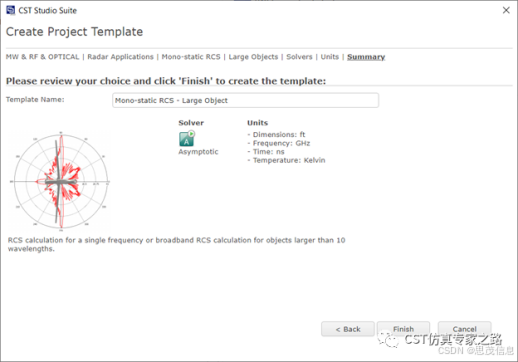

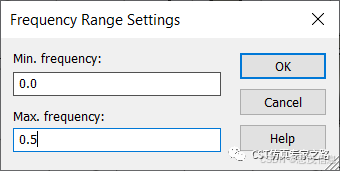

用大尺寸的RCS模板：

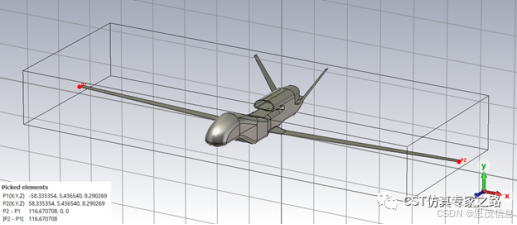

 导入模型，这次我们看原尺寸的模型：

 进入A求解器设置：

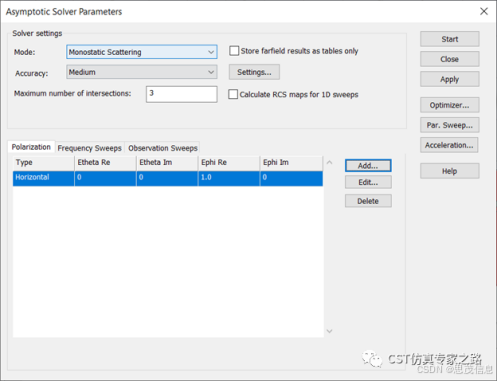

选择单站散射模式计算，添加水平极化：

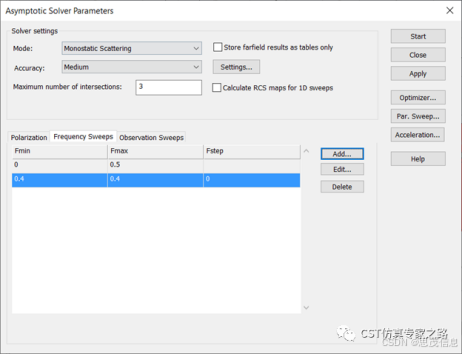

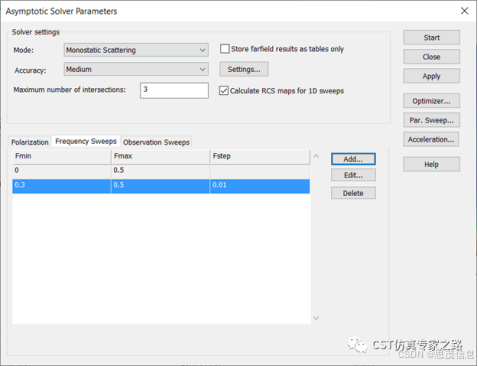

添加频点0.4GHz:

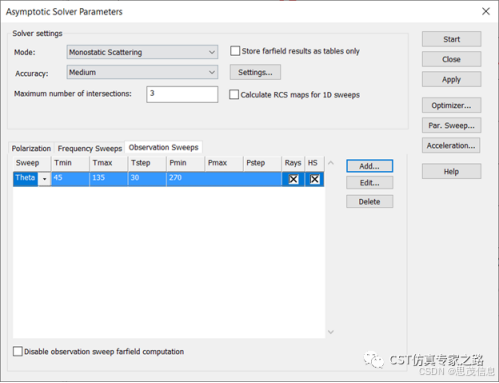

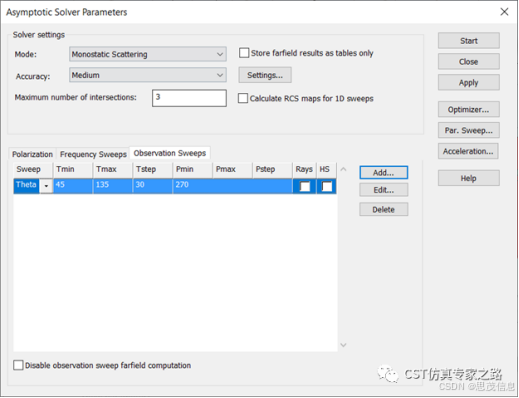

添加扫描角度：

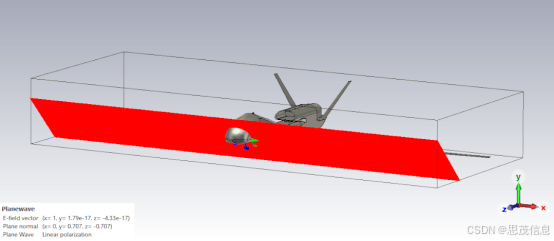

等效的平面波参数扫描是这样的：

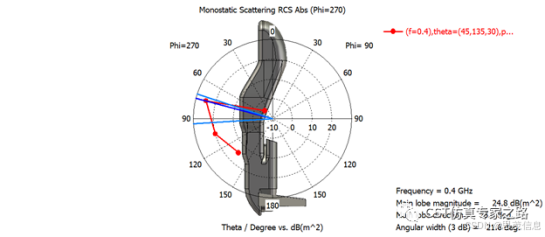

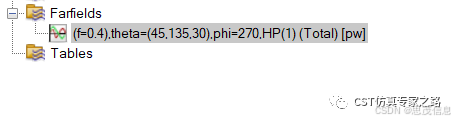

开始仿真，结束后看远场结果：

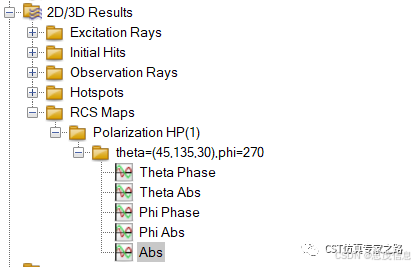

换成1DCartesian形式：

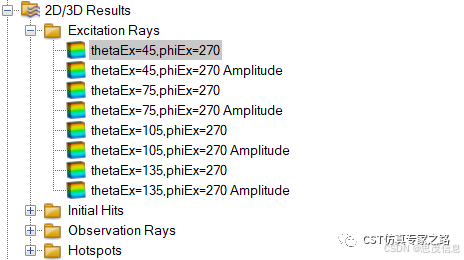

如果我们在求解器中开启射线（Rays）和热点计算（HS，hotspot），重新仿真，那么将得到一系列的场：

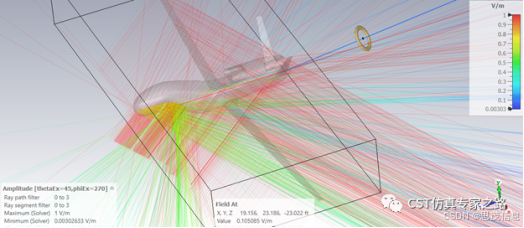

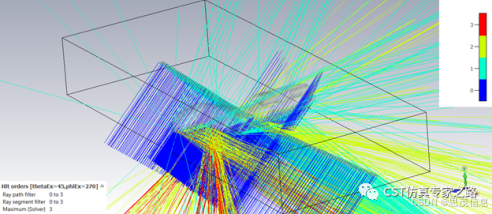

激励射线，蓝色0表示没有反射的，浅蓝色1是第一次反射，黄色2是第二次反射，红色3是第三次反射。

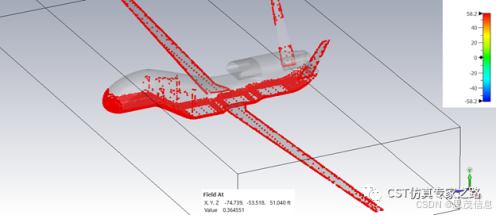

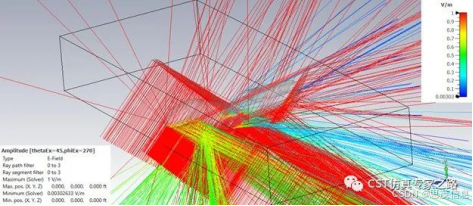

射线强度：

可用鼠标探针查看具体位置：

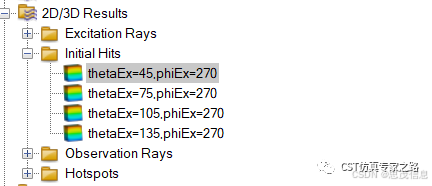

 入射射线的落点：

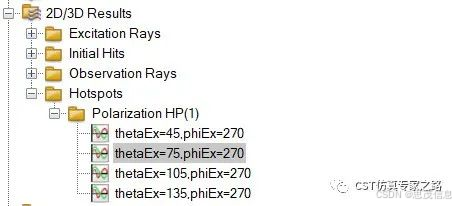

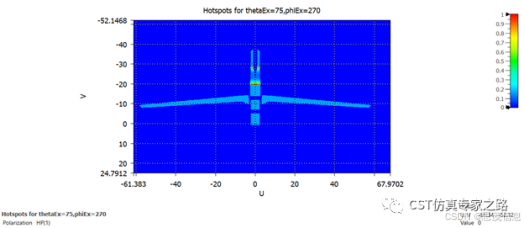

反射的热点：

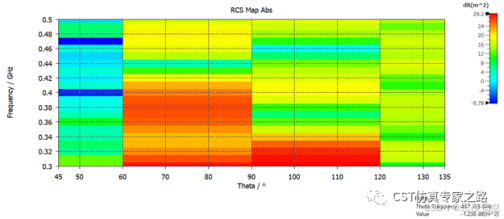

如果我们将1DRCS map开启，并多扫一些频点，重新运行，则得到单站RCS的分布图：



下面我们用I-solver简单对比验证，

定义初始的平面波参数：

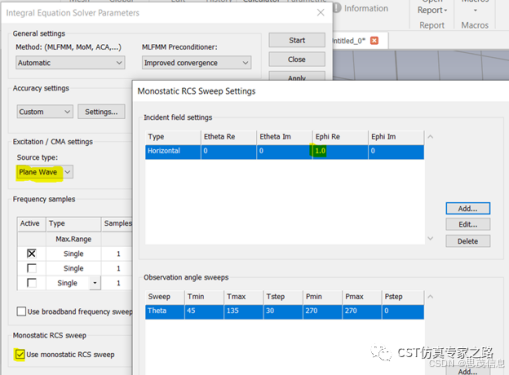

I-solver中单站RCS快扫，定义极化和扫描角，与刚才A-solver一致：

开始仿真，较A-solver慢很多，因为电尺寸较大，网格较多：

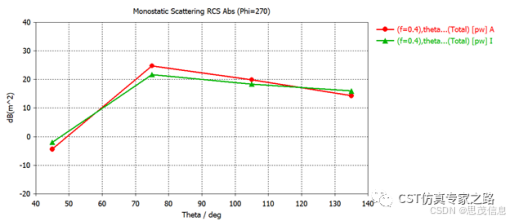

 结果对比：

小结：

1.    电大尺寸的RCS计算可用A-solver，速度非常快，几秒钟就得到结果，也可多角度多频点地扫描出RCS map。

2.    A-solver计算RCS不需要平面波和远场监视器，但是I-solver需要，所以为了转换方便，可保留平面波。

3.    本案例用的两个求解器都没有对精度和收敛进行分析。

---
