《深入浅出PyTorch》学习笔记——第七章：PyTorch可视化

随着深度神经网络做的的发展，网络的结构越来越复杂，我们也很难确定每一层的输入结构，输出结构以及参数等信息，这样导致我们很难在短时间内完成debug。因此掌握一个可以用来可视化网络结构的工具是十分有必要的。类似的功能在另一个深度学习库Keras中可以调用一个叫做model.summary()的API来很方便地实现，调用后就会显示我们的模型参数，输入大小，输出大小，模型的整体参数等，但是在PyTorch中没有这样一种便利的工具帮助我们可视化我们的模型结构。

为了解决这个问题，人们开发了torchinfo工具包 ( torchinfo是由torchsummary和torchsummaryX重构出的库) 。本节我们将介绍如何使用torchinfo来可视化网络结构。

经过本节的学习，你将收获：

可视化网络结构的方法

1.1 使用print函数打印模型基础信息

在本节中，我们将使用ResNet18的结构进行展示。

import torchvision.models as models
model = models.resnet18()
print(model)

通过上面的两步，我们就得到resnet18的模型结构。在学习torchinfo之前，让我们先看下直接print(model)的结果。

ResNet(
  (conv1): Conv2d(3, 64, kernel_size=(7, 7), stride=(2, 2), padding=(3, 3), bias=False)
  (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  (relu): ReLU(inplace=True)
  (maxpool): MaxPool2d(kernel_size=3, stride=2, padding=1, dilation=1, ceil_mode=False)
  (layer1): Sequential(
    (0): BasicBlock(
      (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
    (1): BasicBlock(
      (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (layer2): Sequential(
    (0): BasicBlock(
      (conv1): Conv2d(64, 128, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (downsample): Sequential(
        (0): Conv2d(64, 128, kernel_size=(1, 1), stride=(2, 2), bias=False)
        (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
    )
    (1): BasicBlock(
      (conv1): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (layer3): Sequential(
    (0): BasicBlock(
      (conv1): Conv2d(128, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (downsample): Sequential(
        (0): Conv2d(128, 256, kernel_size=(1, 1), stride=(2, 2), bias=False)
        (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
    )
    (1): BasicBlock(
      (conv1): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (layer4): Sequential(
    (0): BasicBlock(
      (conv1): Conv2d(256, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (downsample): Sequential(
        (0): Conv2d(256, 512, kernel_size=(1, 1), stride=(2, 2), bias=False)
        (1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      )
    )
    (1): BasicBlock(
      (conv1): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (relu): ReLU(inplace=True)
      (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
      (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (avgpool): AdaptiveAvgPool2d(output_size=(1, 1))
  (fc): Linear(in_features=512, out_features=1000, bias=True)
)

我们可以发现单纯的print(model)，只能得出基础构件的信息，既不能显示出每一层的shape，也不能显示对应参数量的大小，为了解决这些问题，我们就需要介绍出我们今天的主人公torchinfo。

1.2 使用torchinfo可视化网络结构

1.2.1 安装

# 安装方法一
pip install torchinfo
# 安装方法二
conda install -c conda-forge torchinfo

1.2.2 torchinfo的使用

import torchvision.models as models
from torchinfo import summary

resnet18 = models.resnet18()  # 实例化模型
# (1, 3, 224, 224) 是输入张量的形状
summary(resnet18, (1, 3, 224, 224))  # 1：batch_size 3:图片的通道数 224: 图片的高宽

1.2.3 torchinfo的结构化输出

==========================================================================================
Layer (type:depth-idx)                   Output Shape              Param #
==========================================================================================
ResNet                                   [1, 1000]                 --
├─Conv2d: 1-1                            [1, 64, 112, 112]         9,408
├─BatchNorm2d: 1-2                       [1, 64, 112, 112]         128
├─ReLU: 1-3                              [1, 64, 112, 112]         --
├─MaxPool2d: 1-4                         [1, 64, 56, 56]           --
├─Sequential: 1-5                        [1, 64, 56, 56]           --
│    └─BasicBlock: 2-1                   [1, 64, 56, 56]           --
│    │    └─Conv2d: 3-1                  [1, 64, 56, 56]           36,864
│    │    └─BatchNorm2d: 3-2             [1, 64, 56, 56]           128
│    │    └─ReLU: 3-3                    [1, 64, 56, 56]           --
│    │    └─Conv2d: 3-4                  [1, 64, 56, 56]           36,864
│    │    └─BatchNorm2d: 3-5             [1, 64, 56, 56]           128
│    │    └─ReLU: 3-6                    [1, 64, 56, 56]           --
│    └─BasicBlock: 2-2                   [1, 64, 56, 56]           --
│    │    └─Conv2d: 3-7                  [1, 64, 56, 56]           36,864
│    │    └─BatchNorm2d: 3-8             [1, 64, 56, 56]           128
│    │    └─ReLU: 3-9                    [1, 64, 56, 56]           --
│    │    └─Conv2d: 3-10                 [1, 64, 56, 56]           36,864
│    │    └─BatchNorm2d: 3-11            [1, 64, 56, 56]           128
│    │    └─ReLU: 3-12                   [1, 64, 56, 56]           --
├─Sequential: 1-6                        [1, 128, 28, 28]          --
│    └─BasicBlock: 2-3                   [1, 128, 28, 28]          --
│    │    └─Conv2d: 3-13                 [1, 128, 28, 28]          73,728
│    │    └─BatchNorm2d: 3-14            [1, 128, 28, 28]          256
│    │    └─ReLU: 3-15                   [1, 128, 28, 28]          --
│    │    └─Conv2d: 3-16                 [1, 128, 28, 28]          147,456
│    │    └─BatchNorm2d: 3-17            [1, 128, 28, 28]          256
│    │    └─Sequential: 3-18             [1, 128, 28, 28]          8,448
│    │    └─ReLU: 3-19                   [1, 128, 28, 28]          --
│    └─BasicBlock: 2-4                   [1, 128, 28, 28]          --
│    │    └─Conv2d: 3-20                 [1, 128, 28, 28]          147,456
│    │    └─BatchNorm2d: 3-21            [1, 128, 28, 28]          256
│    │    └─ReLU: 3-22                   [1, 128, 28, 28]          --
│    │    └─Conv2d: 3-23                 [1, 128, 28, 28]          147,456
│    │    └─BatchNorm2d: 3-24            [1, 128, 28, 28]          256
│    │    └─ReLU: 3-25                   [1, 128, 28, 28]          --
├─Sequential: 1-7                        [1, 256, 14, 14]          --
│    └─BasicBlock: 2-5                   [1, 256, 14, 14]          --
│    │    └─Conv2d: 3-26                 [1, 256, 14, 14]          294,912
│    │    └─BatchNorm2d: 3-27            [1, 256, 14, 14]          512
│    │    └─ReLU: 3-28                   [1, 256, 14, 14]          --
│    │    └─Conv2d: 3-29                 [1, 256, 14, 14]          589,824
│    │    └─BatchNorm2d: 3-30            [1, 256, 14, 14]          512
│    │    └─Sequential: 3-31             [1, 256, 14, 14]          33,280
│    │    └─ReLU: 3-32                   [1, 256, 14, 14]          --
│    └─BasicBlock: 2-6                   [1, 256, 14, 14]          --
│    │    └─Conv2d: 3-33                 [1, 256, 14, 14]          589,824
│    │    └─BatchNorm2d: 3-34            [1, 256, 14, 14]          512
│    │    └─ReLU: 3-35                   [1, 256, 14, 14]          --
│    │    └─Conv2d: 3-36                 [1, 256, 14, 14]          589,824
│    │    └─BatchNorm2d: 3-37            [1, 256, 14, 14]          512
│    │    └─ReLU: 3-38                   [1, 256, 14, 14]          --
├─Sequential: 1-8                        [1, 512, 7, 7]            --
│    └─BasicBlock: 2-7                   [1, 512, 7, 7]            --
│    │    └─Conv2d: 3-39                 [1, 512, 7, 7]            1,179,648
│    │    └─BatchNorm2d: 3-40            [1, 512, 7, 7]            1,024
│    │    └─ReLU: 3-41                   [1, 512, 7, 7]            --
│    │    └─Conv2d: 3-42                 [1, 512, 7, 7]            2,359,296
│    │    └─BatchNorm2d: 3-43            [1, 512, 7, 7]            1,024
│    │    └─Sequential: 3-44             [1, 512, 7, 7]            132,096
│    │    └─ReLU: 3-45                   [1, 512, 7, 7]            --
│    └─BasicBlock: 2-8                   [1, 512, 7, 7]            --
│    │    └─Conv2d: 3-46                 [1, 512, 7, 7]            2,359,296
│    │    └─BatchNorm2d: 3-47            [1, 512, 7, 7]            1,024
│    │    └─ReLU: 3-48                   [1, 512, 7, 7]            --
│    │    └─Conv2d: 3-49                 [1, 512, 7, 7]            2,359,296
│    │    └─BatchNorm2d: 3-50            [1, 512, 7, 7]            1,024
│    │    └─ReLU: 3-51                   [1, 512, 7, 7]            --
├─AdaptiveAvgPool2d: 1-9                 [1, 512, 1, 1]            --
├─Linear: 1-10                           [1, 1000]                 513,000
==========================================================================================
Total params: 11,689,512
Trainable params: 11,689,512
Non-trainable params: 0
Total mult-adds (G): 1.81
==========================================================================================
Input size (MB): 0.60
Forward/backward pass size (MB): 39.75
Params size (MB): 46.76
Estimated Total Size (MB): 87.11
==========================================================================================

我们可以看到torchinfo提供了更加详细的信息，包括模块信息（每一层的类型、输出shape和参数量）、模型整体的参数量、模型大小、一次前向或者反向传播需要的内存大小等

注意：

但你使用的是colab或者jupyter notebook时，想要实现该方法，summary()一定是该单元（即notebook中的cell）的返回值，否则我们就需要使用print(summary(...))来可视化。

2 CNN可视化

我在之前吴恩达老师深度学习课程“3.43 CNN特征可视化”介绍过了CNN由浅层到深层特征可视化的效果，此外，如果你对李宏毅老师所讲的“机器学习模型的可解释性”感兴趣，也可查看我之前的笔记。

卷积神经网络（CNN）是深度学习中非常重要的模型结构，它广泛地用于图像处理，极大地提升了模型表现，推动了计算机视觉的发展和进步。但CNN是一个“黑盒模型”，人们并不知道CNN是如何获得较好表现的，由此带来了深度学习的可解释性问题。如果能理解CNN工作的方式，人们不仅能够解释所获得的结果，提升模型的鲁棒性，而且还能有针对性地改进CNN的结构以获得进一步的效果提升。

理解CNN的重要一步是可视化，包括可视化特征是如何提取的、提取到的特征的形式以及模型在输入数据上的关注点等。本节我们就从上述三个方面出发，介绍如何在PyTorch的框架下完成CNN模型的可视化。

经过本节的学习，你将收获：

可视化CNN卷积核的方法

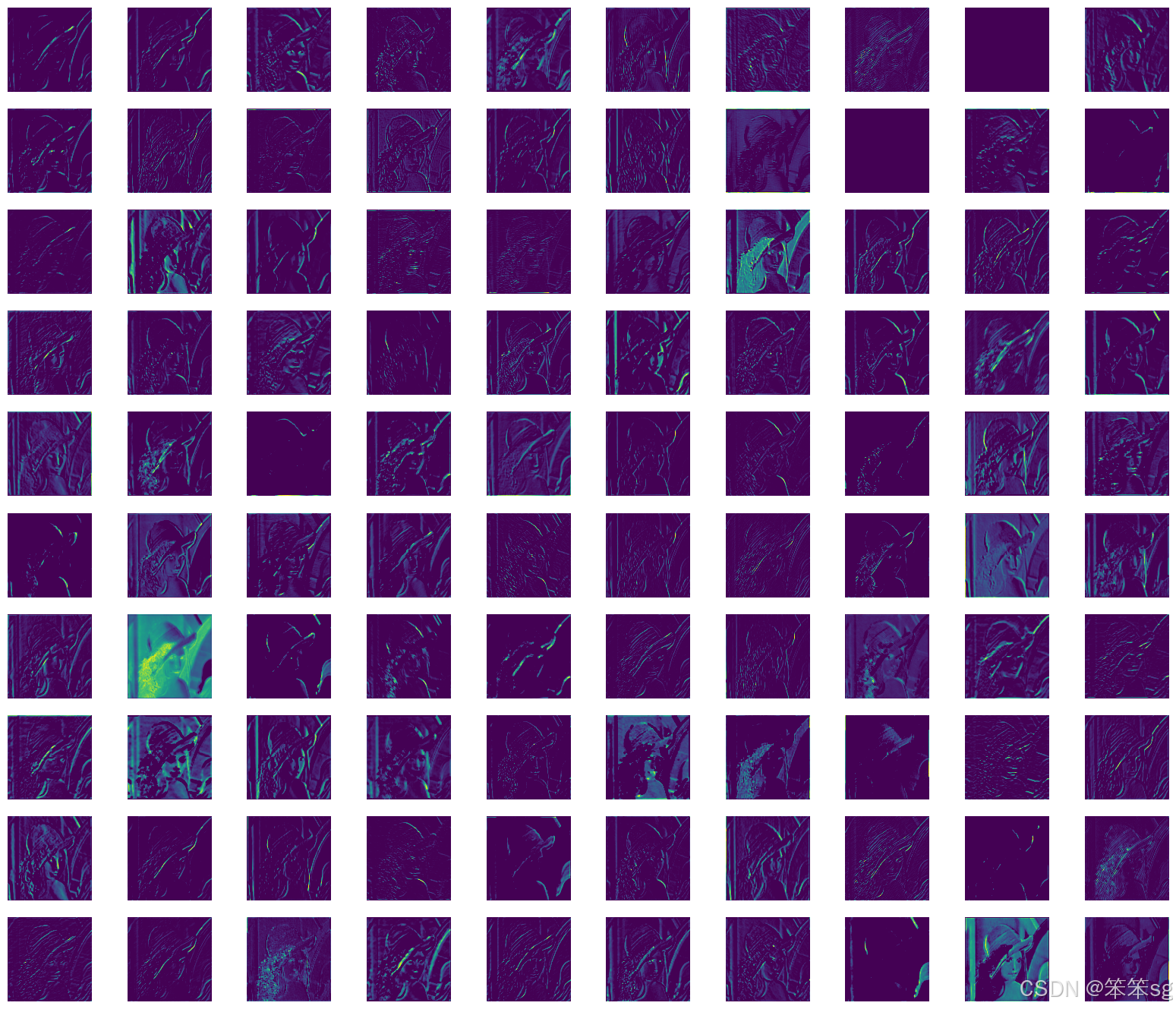

可视化CNN特征图的方法

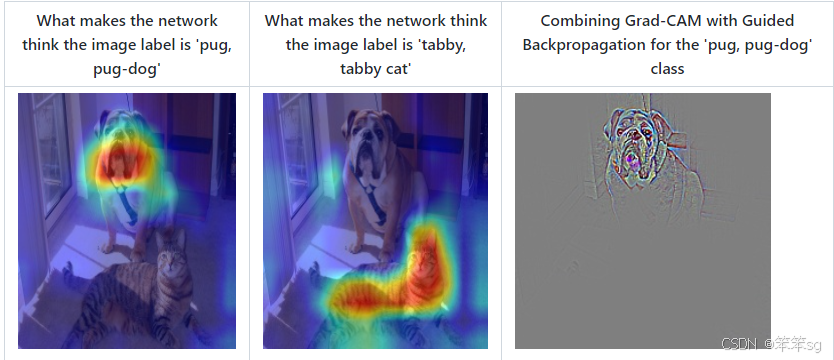

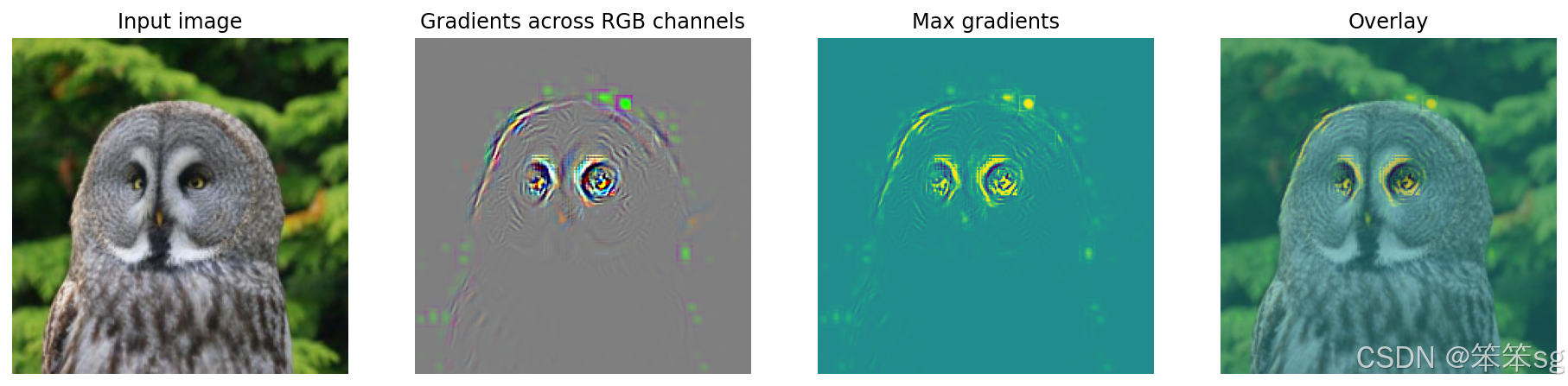

可视化CNN显著图（class activation map）的方法

2.1 CNN卷积核可视化

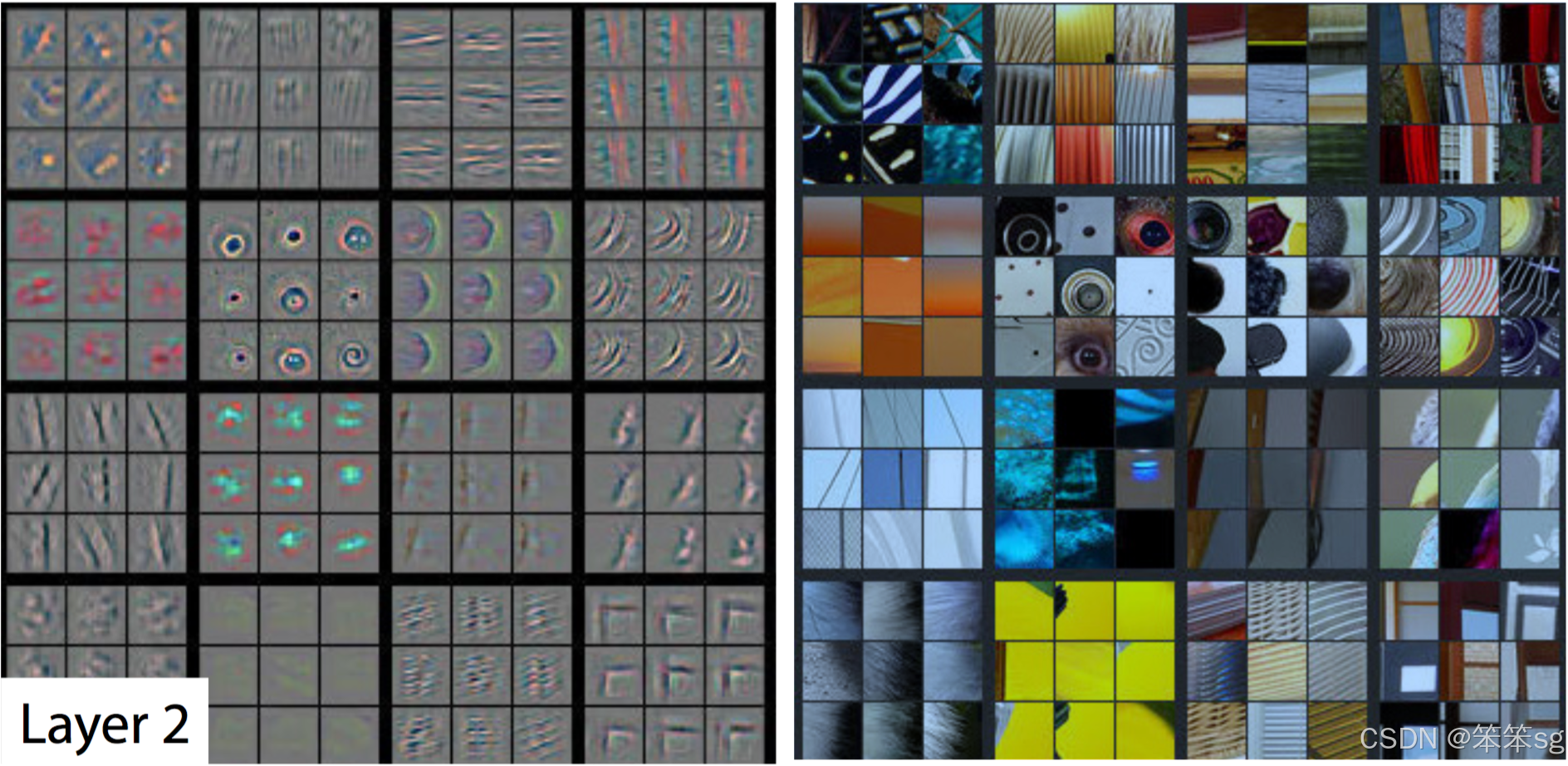

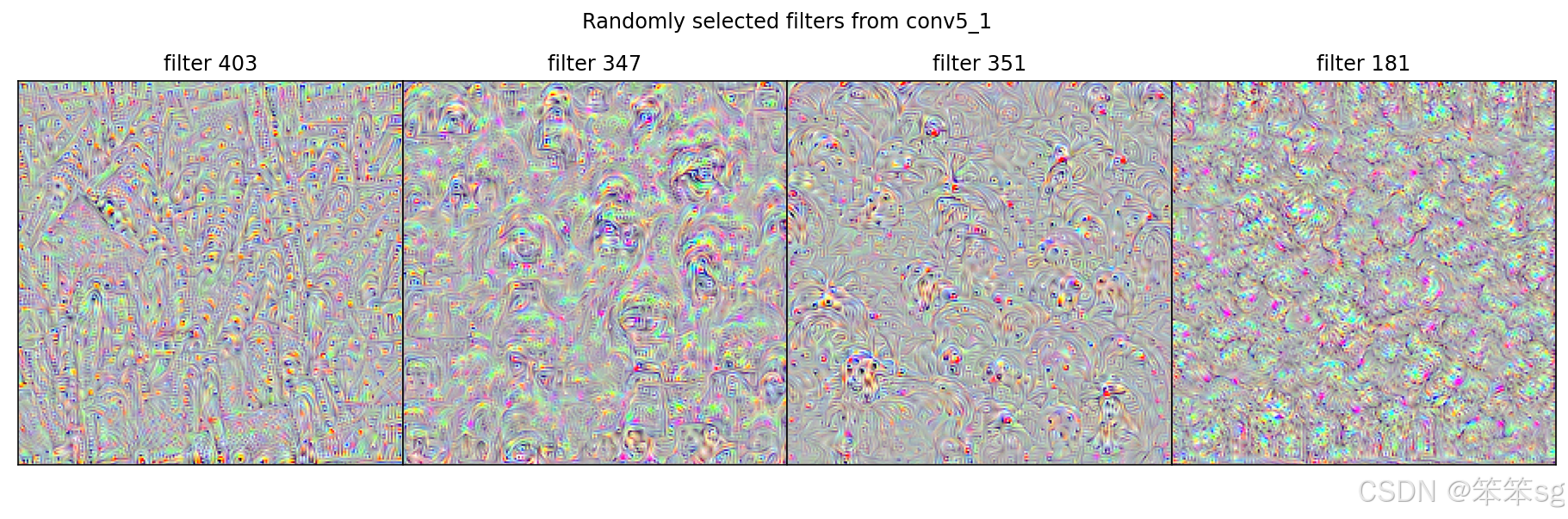

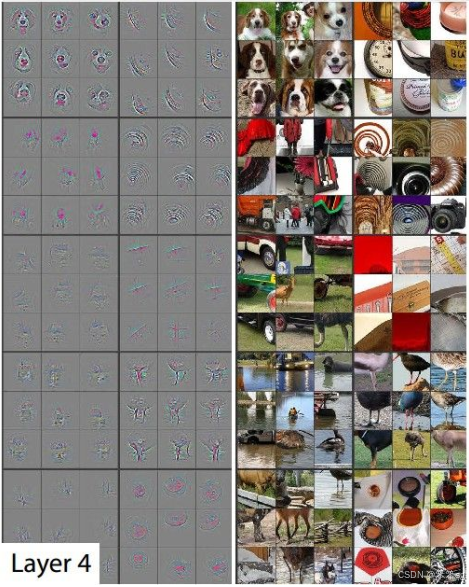

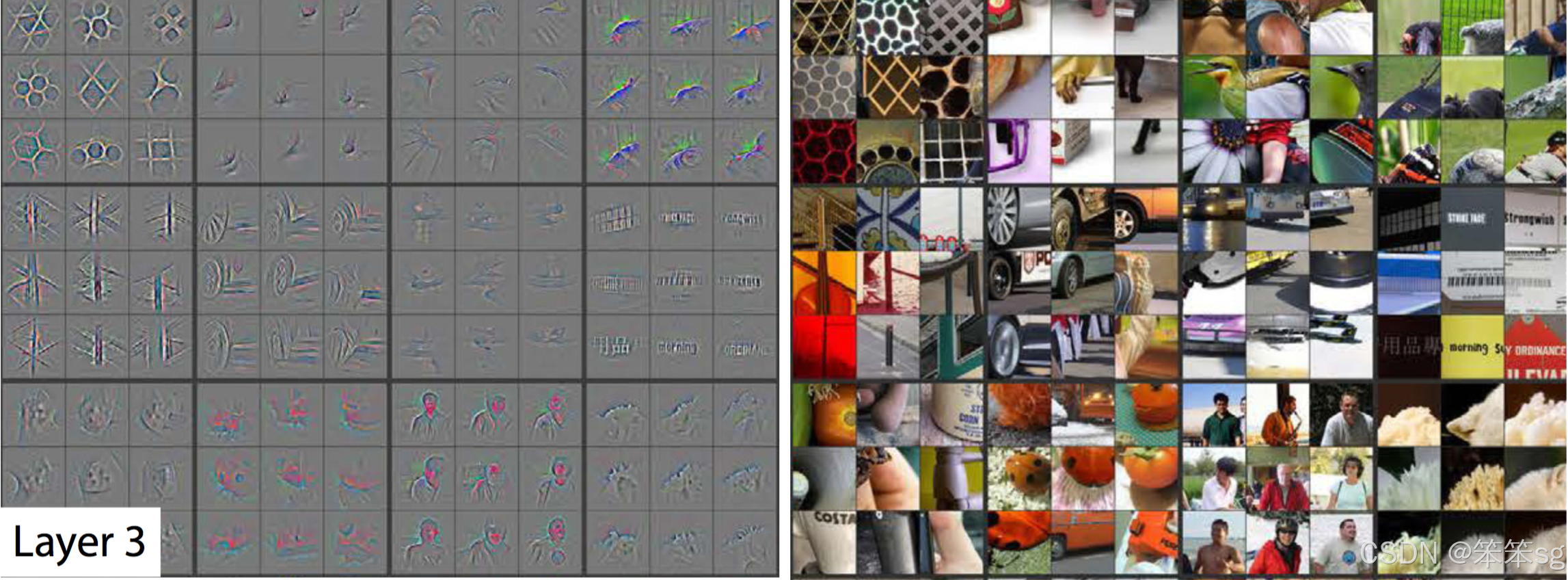

卷积核在CNN中负责提取特征，可视化卷积核能够帮助人们理解CNN各个层在提取什么样的特征，进而理解模型的工作原理。例如在Zeiler和Fergus 2013年的paper中就研究了CNN各个层的卷积核的不同，他们发现靠近输入的层提取的特征是相对简单的结构，而靠近输出的层提取的特征就和图中的实体形状相近了，如下图所示：

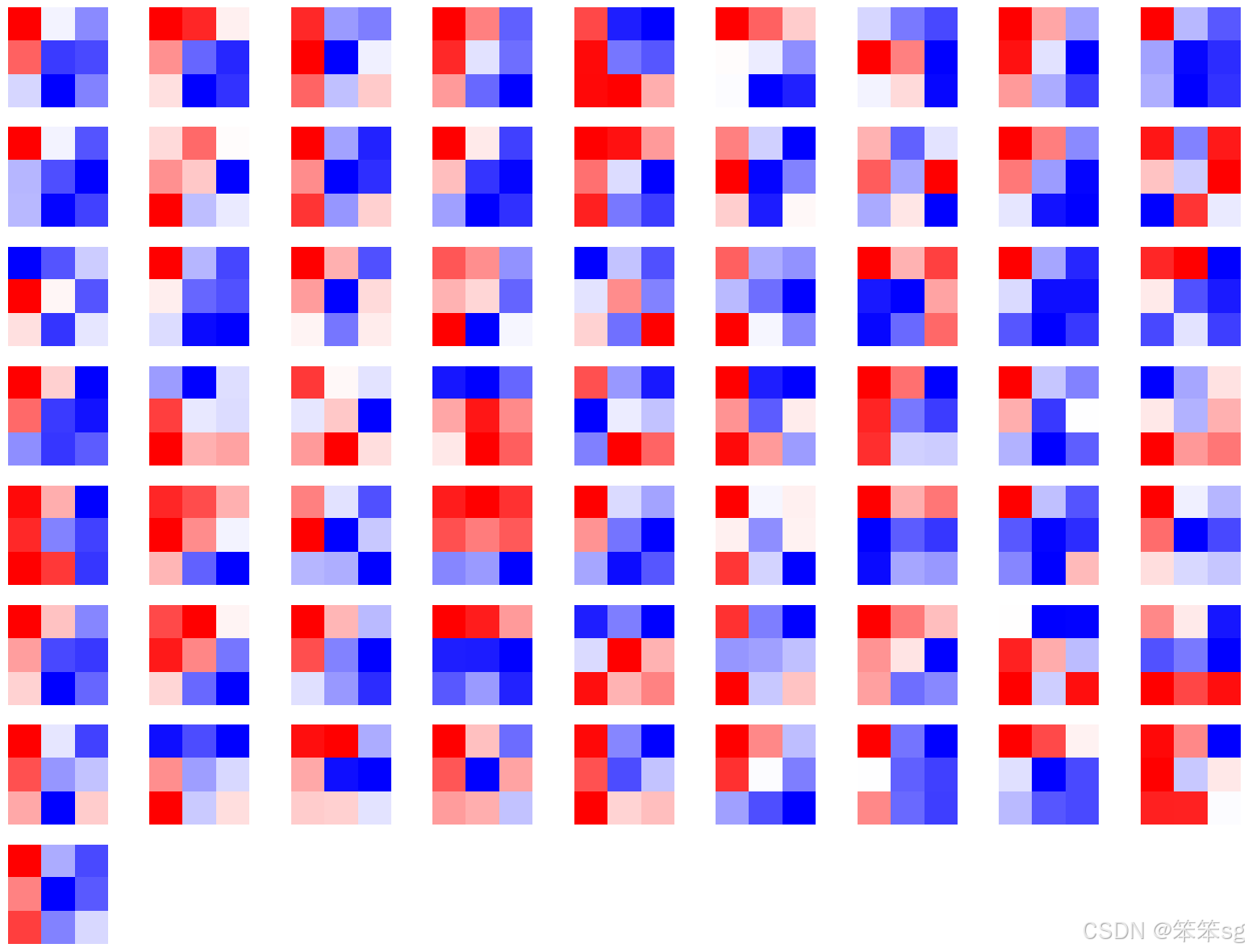

在PyTorch中可视化卷积核也非常方便，核心在于特定层的卷积核即特定层的模型权重，可视化卷积核就等价于可视化对应的权重矩阵。下面给出在PyTorch中可视化卷积核的实现方案，以torchvision自带的VGG11模型为例。

首先加载模型，并确定模型的层信息：

import torch
from torchvision.models import vgg11

model = vgg11(pretrained=True)
print(dict(model.features.named_children()))

{'0': Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'1': ReLU(inplace=True),
'2': MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False),
'3': Conv2d(64, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'4': ReLU(inplace=True),
'5': MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False),
'6': Conv2d(128, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'7': ReLU(inplace=True),
'8': Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'9': ReLU(inplace=True),
'10': MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False),
'11': Conv2d(256, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'12': ReLU(inplace=True),
'13': Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'14': ReLU(inplace=True),
'15': MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False),
'16': Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'17': ReLU(inplace=True),
'18': Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
'19': ReLU(inplace=True),
'20': MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)}

卷积核对应的应为卷积层（Conv2d），这里以第“3”层为例，可视化对应的参数：

import torch
import matplotlib.pyplot as plt

# 从模型中获取第一层卷积层（通常是 'conv1'），并将其存储为 conv1
conv1 = dict(model.features.named_children())[
    "3"
]  # 获取模型中名为 '3' 的层，即第一层卷积层

# 获取该卷积层的权重并移除梯度计算（detach）
kernel_set = conv1.weight.detach()

# 获取卷积核的数量（即第一层卷积层的滤波器数量）
num = len(conv1.weight.detach())  # 获取卷积核的数量，即 conv1 的权重张量的第一个维度

# 输出卷积核的形状，通常是 (number_of_kernels, channels, height, width)
print(kernel_set.shape)

# 遍历每一个卷积核并进行可视化
for i in range(0, num):
    i_kernel = kernel_set[i]  # 获取第 i 个卷积核

    # 创建一个新的图像窗口，用于显示该卷积核的所有通道
    plt.figure(figsize=(20, 17))  # 设置图像大小为 20x17 英寸

    # 如果卷积核有多个通道（例如 RGB图像的3个通道），则逐个显示每个通道
    if (len(i_kernel)) > 1:  # 判断该卷积核是否有多个通道
        for idx, filer in enumerate(i_kernel):  # 遍历每个通道的卷积核
            # 在 9x9 网格中绘制每个通道的卷积核
            plt.subplot(9, 9, idx + 1)  # 设置显示的位置，idx+1 是从 1 开始
            plt.axis("off")  # 关闭坐标轴显示
            # 显示卷积核，使用 'bwr' 配色方案
            plt.imshow(
                filer[:, :].detach(), cmap="bwr"
            )  # 使用 bwr 配色方案来显示卷积核

torch.Size([128, 64, 3, 3])——(number_of_kernels, channels, height, width)
有128个卷积核，每个卷积核接收 64 个输入通道

因为太多了，这里我们仅展示第一个卷积核在64个通道上的权重

2.2 CNN特征图可视化方法

与卷积核相对应，输入的原始图像经过每次卷积层得到的数据称为特征图，可视化卷积核是为了看模型提取哪些特征，可视化特征图则是为了看模型提取到的特征是什么样子的。

获取特征图的方法有很多种，可以从输入开始，逐层做前向传播，直到想要的特征图处将其返回。尽管这种方法可行，但是有些麻烦了。在PyTorch中，提供了一个专用的接口使得网络在前向传播过程中能够获取到特征图，这个接口的名称非常形象，叫做hook。可以想象这样的场景，数据通过网络向前传播，网络某一层我们预先设置了一个钩子，数据传播过后钩子上会留下数据在这一层的样子，读取钩子的信息就是这一层的特征图。具体实现如下：

import matplotlib.pyplot as plt


# 定义 Hook 类
class Hook(object):
    def __init__(self):
        # 初始化钩子的属性
        self.module_name = []  # 存储模块名称
        self.features_in_hook = []  # 存储输入特征
        self.features_out_hook = []  # 存储输出特征

    def __call__(self, module, fea_in, fea_out):
        # 钩子的回调方法，模型经过该层时会调用这个方法
        print("hooker working", self)
        # 将模块的类名、输入特征和输出特征添加到对应的列表中
        self.module_name.append(module.__class__)
        self.features_in_hook.append(fea_in)
        self.features_out_hook.append(fea_out)
        return None  # 返回 None


# 定义一个函数，用于绘制特征图
def plot_feature(model, idx, inputs):
    hh = Hook()  # 创建 Hook 实例

    # 为模型的第 idx 层注册前向钩子（forward hook）
    model.features[idx].register_forward_hook(hh)

    model.eval()  # 将模型设置为评估模式（不计算梯度）

    # 将输入数据传入模型进行前向传播
    _ = model(inputs)

    # 输出钩子记录的模块名称、输入和输出的形状
    print(hh.module_name)  # 输出该层的模块类型
    print((hh.features_in_hook[0][0].shape))  # 输出输入特征的形状
    print((hh.features_out_hook[0].shape))  # 输出输出特征的形状

    out1 = hh.features_out_hook[0]  # 获取输出特征

    total_ft = out1.shape[1]  # 获取输出特征的通道数（特征图的数量）
    first_item = out1[0].cpu().clone()  # 获取第一个样本的特征图（将其从 GPU 移到 CPU）

    plt.figure(figsize=(20, 17))  # 设置绘图的尺寸

    # 遍历所有特征图，并显示每个特征图
    for ftidx in range(total_ft):
        if ftidx > 99:  # 只显示前 100 个特征图
            break
        ft = first_item[ftidx]  # 获取第 ftidx 个特征图
        plt.subplot(10, 10, ftidx + 1)  # 在 10x10 的网格中显示特征图

        plt.axis("off")  # 关闭坐标轴显示
        # 使用 `imshow` 显示特征图，并且不使用灰度色图，而是默认的颜色映射
        plt.imshow(ft[:, :].detach())  # `detach()` 是用来避免梯度计算的

这里我们首先实现了一个hook类，之后在plot_feature函数中，将该hook类的对象注册到要进行可视化的网络的某层中。model在进行前向传播的时候会调用hook的call函数，我们也就是在那里存储了当前层的输入和输出。这里的features_out_hook 是一个list，每次前向传播一次，都是调用一次，也就是features_out_hook 长度会增加1。

下面我们用Lenna为例来展示一下第3个模块（卷积层）的前100个输出特征图

注：特征图的数量实际上对应于卷积层的输出通道数

import torch
import torchvision
from torchvision import transforms
import matplotlib.pyplot as plt
from PIL import Image

# 1. 加载预训练的VGG11模型
model = torchvision.models.vgg11(pretrained=True)
model.eval()  # 设置为评估模式

# 2. 定义输入图片的预处理流程
transform = transforms.Compose(
    [
        transforms.Resize((224, 224)),  # 将图片调整为224x224
        transforms.ToTensor(),  # 转为Tensor
        transforms.Normalize(
            mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]
        ),  # 标准化
    ]
)

# 3. 加载图片
img_path = ".\Lenna.jpg"  # 替换为你的图片路径
img = Image.open(img_path).convert("RGB")
img = transform(img).unsqueeze(0)  # 增加批次维度

# 4. 定义 Hook 类，捕获特征图

# 5. 定义可视化特征图的函数

# 6. 调用 plot_feature 函数，获取第 3 层卷积的特征图
plot_feature(model, 3, img)

获取第 3 层卷积的前100个特征图

不同的特征图长得不一样，主要是因为它们是由不同的卷积核（filters）生成的，不同的卷积核会专注于不同的特征，因此它们产生的特征图也会有所不同。

2.3 CNN class activation map可视化方法

class activation map （CAM）的作用是判断哪些变量对模型来说是重要的，在CNN可视化的场景下，即判断图像中哪些像素点对预测结果是重要的。除了确定重要的像素点，人们也会对重要区域的梯度感兴趣，因此在CAM的基础上也进一步改进得到了Grad-CAM（以及诸多变种）。CAM和Grad-CAM的示例如下图所示：

相比可视化卷积核与可视化特征图，CAM系列可视化更为直观，能够一目了然地确定重要区域，进而进行可解释性分析或模型优化改进。CAM系列操作的实现可以通过开源工具包pytorch-grad-cam来实现。

安装

pip install grad-cam

一个简单的例子

import torch
from torchvision.models import vgg11, resnet18, resnet101, resnext101_32x8d
import matplotlib.pyplot as plt
from PIL import Image
import numpy as np

model = vgg11(pretrained=True)
img_path = "./dog.jpg"
# resize操作是为了和传入神经网络训练图片大小一致
img = Image.open(img_path).resize((224, 224))
# 需要将原始图片转为np.float32格式并且在0-1之间
rgb_img = np.float32(img) / 255
plt.imshow(img)

from pytorch_grad_cam import (
    GradCAM,
    ScoreCAM,
    GradCAMPlusPlus,
    AblationCAM,
    XGradCAM,
    EigenCAM,
    FullGrad,
)
from pytorch_grad_cam.utils.model_targets import ClassifierOutputTarget
from pytorch_grad_cam.utils.image import show_cam_on_image

# 将图片转为tensor
img_tensor = torch.from_numpy(rgb_img).permute(2, 0, 1).unsqueeze(0)

target_layers = [model.features[-1]]
# 选取合适的类激活图，但是ScoreCAM和AblationCAM需要batch_size
cam = GradCAM(model=model, target_layers=target_layers)
targets = [ClassifierOutputTarget(200)]
# targets = [ClassifierOutputTarget(preds)]
# 上方preds需要设定，比如ImageNet有1000类，这里可以设为200
grayscale_cam = cam(input_tensor=img_tensor, targets=targets)
grayscale_cam = grayscale_cam[0, :]
cam_img = show_cam_on_image(rgb_img, grayscale_cam, use_rgb=True)
print(type(cam_img))
Image.fromarray(cam_img)

2.4 使用FlashTorch快速实现CNN可视化

聪明的你可能要问了，已经2024年了，难道还要我们手把手去写各种CNN可视化的代码吗？答案当然是否定的。随着PyTorch社区的努力，目前已经有不少开源工具能够帮助我们快速实现CNN可视化。这里我们介绍其中的一个——FlashTorch。

（注：使用中发现该package对环境有要求，如果下方代码运行报错，请参考作者给出的配置或者Colab运行环境：https://github.com/MisaOgura/flashtorch/issues/39）

安装

pip install flashtorch

可视化梯度

# Download example images
# !mkdir -p images
# !wget -nv \
#    https://github.com/MisaOgura/flashtorch/raw/master/examples/images/great_grey_owl.jpg \
#    https://github.com/MisaOgura/flashtorch/raw/master/examples/images/peacock.jpg   \
#    https://github.com/MisaOgura/flashtorch/raw/master/examples/images/toucan.jpg    \
#    -P /content/images

import matplotlib.pyplot as plt
import torchvision.models as models
from flashtorch.utils import apply_transforms, load_image
from flashtorch.saliency import Backprop

model = models.alexnet(pretrained=True)
backprop = Backprop(model)

image = load_image('/content/images/great_grey_owl.jpg')
owl = apply_transforms(image)

target_class = 24
backprop.visualize(owl, target_class, guided=True, use_gpu=True)

可视化卷积核

import torchvision.models as models
from flashtorch.activmax import GradientAscent

model = models.vgg16(pretrained=True)
g_ascent = GradientAscent(model.features)

# specify layer and filter info
conv5_1 = model.features[24]
conv5_1_filters = [45, 271, 363, 489]

g_ascent.visualize(conv5_1, conv5_1_filters, title="VGG16: conv5_1")

2.5 参考资料

3 使用TensorBoard可视化训练过程

训练过程的可视化在深度学习模型训练中扮演着重要的角色。学习的过程是一个优化的过程，我们需要找到最优的点作为训练过程的输出产物。一般来说，我们会结合训练集的损失函数和验证集的损失函数，绘制两条损失函数的曲线来确定训练的终点，找到对应的模型用于测试。那么除了记录训练中每个epoch的loss值，能否实时观察损失函数曲线的变化，及时捕捉模型的变化呢？

此外，我们也希望可视化其他内容，如输入数据（尤其是图片）、模型结构、参数分布等，这些对于我们在debug中查找问题来源非常重要（比如输入数据和我们想象的是否一致）。

TensorBoard作为一款可视化工具能够满足上面提到的各种需求。TensorBoard由TensorFlow团队开发，最早和TensorFlow配合使用，后来广泛应用于各种深度学习框架的可视化中来。本节我们探索TensorBoard的强大功能，希望帮助读者“从入门到精通”。

经过本节的学习，你将收获：

安装TensorBoard工具
了解TensorBoard可视化的基本逻辑
掌握利用TensorBoard实现训练过程可视化
掌握利用TensorBoard完成其他内容的可视化

3.1 TensorBoard安装

在已安装PyTorch的环境下使用pip安装即可：

pip install tensorboardX

也可以使用PyTorch自带的tensorboard工具，此时不需要额外安装tensorboard。

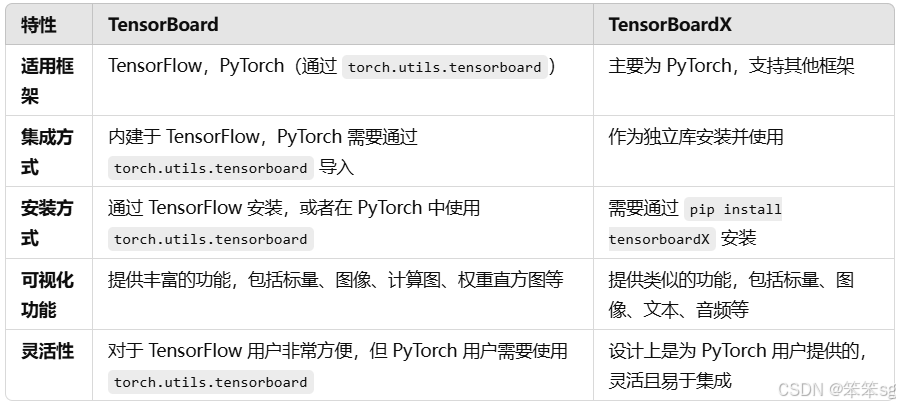

那么tensorboard和tensorboardX有啥区别呢？

选择建议：

如果你使用的是 TensorFlow，直接使用 TensorBoard 是最方便的，因为它已经与 TensorFlow 完全集成。
如果你使用的是 PyTorch，且希望快速集成可视化，使用 TensorBoardX 可能会更简单一些，特别是在较早的 PyTorch 版本中（因为 torch.utils.tensorboard 仅在 PyTorch 1.1 版本后才引入）。不过，随着 PyTorch 的更新，torch.utils.tensorboard 现在已经可以很好地与 TensorBoard 集成，因此也可以选择使用内建的 TensorBoard 支持。

3.2 TensorBoard可视化的基本逻辑

我们可以将TensorBoard看做一个记录员，它可以记录我们指定的数据，包括模型每一层的feature map，权重，以及训练loss等等。TensorBoard将记录下来的内容保存在一个用户指定的文件夹里，程序不断运行中TensorBoard会不断记录。记录下的内容可以通过网页的形式加以可视化。

3.3 TensorBoard的配置与启动

在使用TensorBoard前，我们需要先指定一个文件夹供TensorBoard保存记录下来的数据。然后调用tensorboard中的SummaryWriter作为上述“记录员”

from tensorboardX import SummaryWriter

writer = SummaryWriter("./runs")

上面的操作实例化SummaryWritter为变量writer，并指定writer的输出目录为当前目录下的"runs"目录。也就是说，之后tensorboard记录下来的内容都会保存在runs。

如果使用PyTorch自带的tensorboard，则采用如下方式import：

from torch.utils.tensorboard import SummaryWriter

这里聪明的你可能发现了，是否可以手动往runs文件夹里添加数据用于可视化，或者把runs文件夹里的数据放到其他机器上可视化呢？答案是可以的。只要数据被记录，你可以将这个数据分享给其他人，其他人在安装了tensorboard的情况下就会看到你分享的数据。

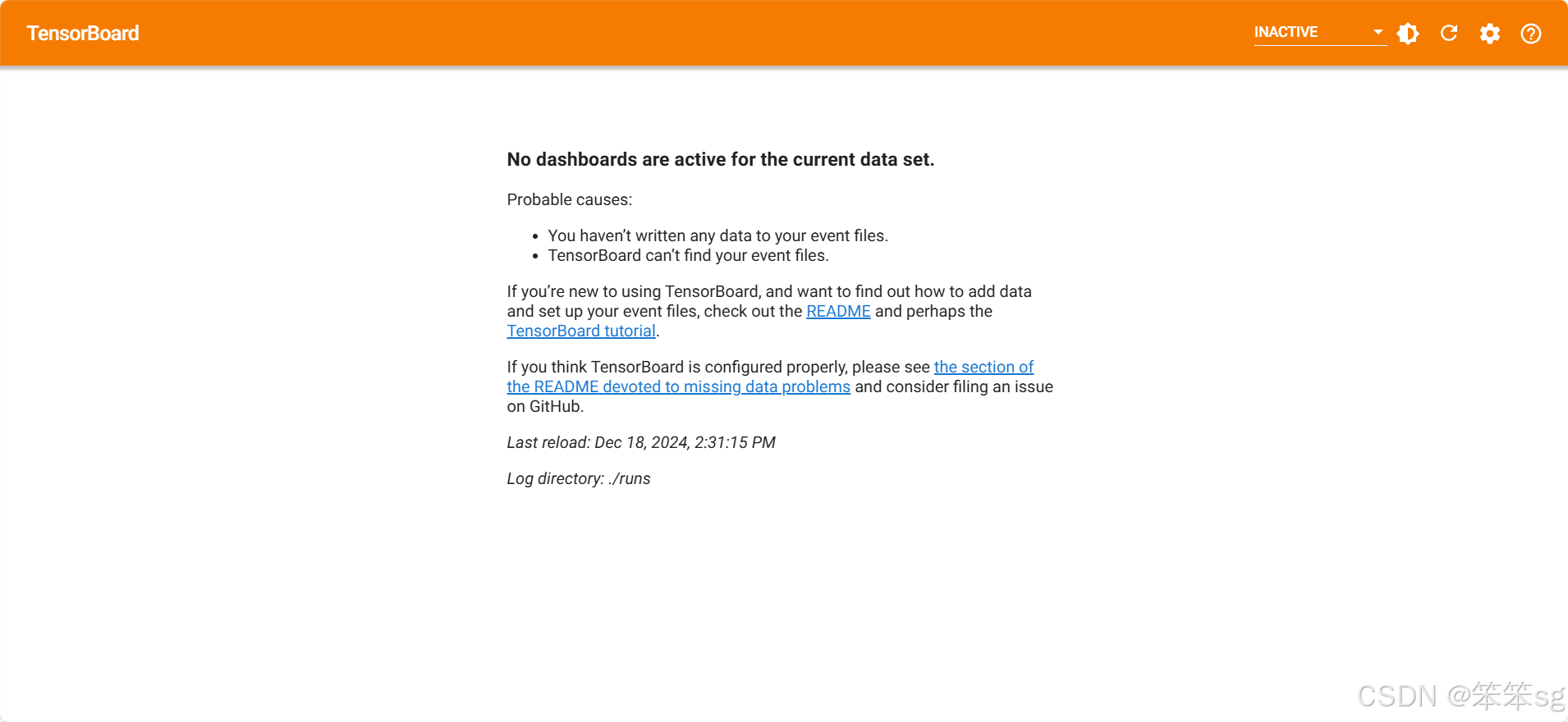

启动tensorboard也很简单，在命令行中输入

tensorboard --logdir=/path/to/logs/ --port=xxxx

其中“path/to/logs/"是指定的保存tensorboard记录结果的文件路径（等价于上面的“./runs"，port是外部访问TensorBoard的端口号，可以通过访问ip:port访问tensorboard，这一操作和jupyter notebook的使用类似。如果不是在服务器远程使用的话则不需要配置port。

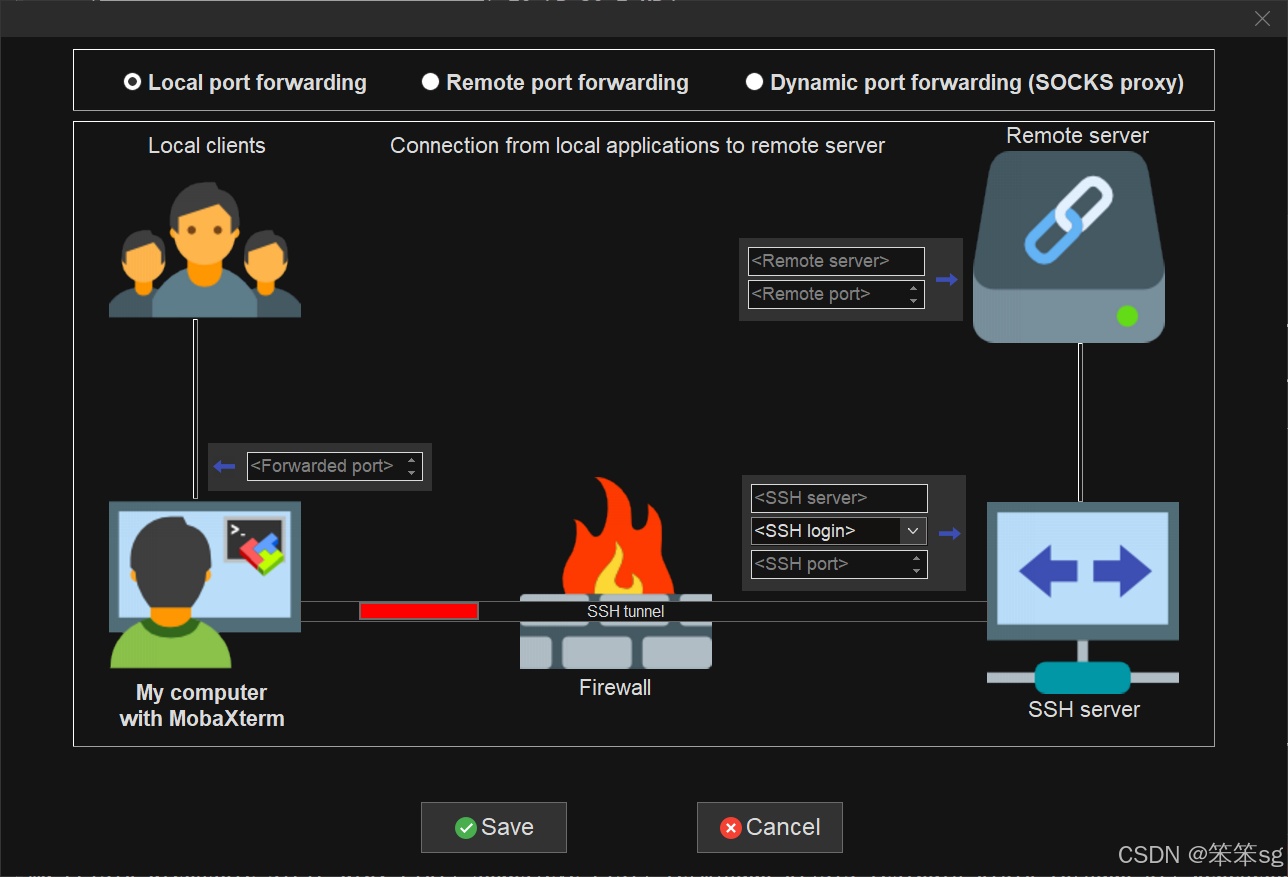

有时，为了tensorboard能够不断地在后台运行，也可以使用nohup命令或者tmux工具来运行tensorboard。大家可以自行搜索，这里不展开讨论了。

下面，我们将模拟深度学习模型训练过程，来介绍如何利用TensorBoard可视化其中的各个部分。

3.4 TensorBoard模型结构可视化

首先定义模型：

import torch.nn as nn


class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=32, kernel_size=3)
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=5)
        self.adaptive_pool = nn.AdaptiveMaxPool2d((1, 1))
        self.flatten = nn.Flatten()
        self.linear1 = nn.Linear(64, 32)
        self.relu = nn.ReLU()
        self.linear2 = nn.Linear(32, 1)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        x = self.conv1(x)
        x = self.pool(x)
        x = self.conv2(x)
        x = self.pool(x)
        x = self.adaptive_pool(x)
        x = self.flatten(x)
        x = self.linear1(x)
        x = self.relu(x)
        x = self.linear2(x)
        y = self.sigmoid(x)
        return y


model = Net()
print(model)

输出如下：

Net(
(conv1): Conv2d(3, 32, kernel_size=(3, 3), stride=(1, 1))
(pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
(conv2): Conv2d(32, 64, kernel_size=(5, 5), stride=(1, 1))
(adaptive_pool): AdaptiveMaxPool2d(output_size=(1, 1))
(flatten): Flatten(start_dim=1, end_dim=-1)
(linear1): Linear(in_features=64, out_features=32, bias=True)
(relu): ReLU()
(linear2): Linear(in_features=32, out_features=1, bias=True)
(sigmoid): Sigmoid()
)

可视化模型的思路和1中介绍的方法一样，都是给定一个输入数据，前向传播后得到模型的结构，再通过TensorBoard进行可视化，使用add_graph：

import torch
writer.add_graph(model, input_to_model=torch.rand(1, 3, 224, 224))
writer.close()

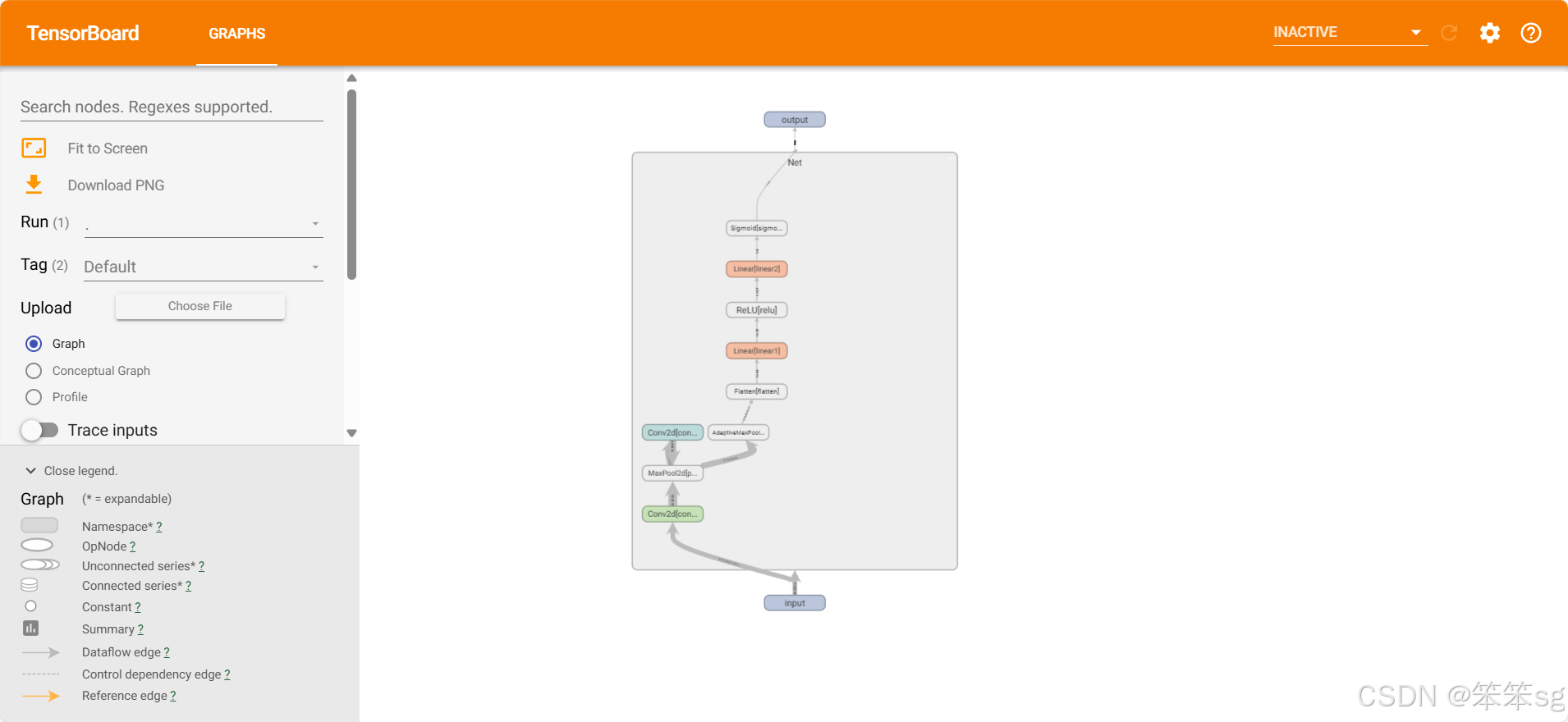

双击展开查看中间的Net

3.5 TensorBoard图像可视化

当我们做图像相关的任务时，可以方便地将所处理的图片在tensorboard中进行可视化展示。

对于单张图片的显示使用add_image
对于多张图片的显示使用add_images
有时需要使用torchvision.utils.make_grid将多张图片拼成一张图片后，用writer.add_image显示

这里我们使用torchvision的CIFAR10数据集为例：

import torchvision
from torchvision import datasets, transforms
from torch.utils.data import DataLoader

transform_train = transforms.Compose([transforms.ToTensor()])
transform_test = transforms.Compose([transforms.ToTensor()])

train_data = datasets.CIFAR10(".", train=True, download=True, transform=transform_train)
test_data = datasets.CIFAR10(".", train=False, download=True, transform=transform_test)
train_loader = DataLoader(train_data, batch_size=64, shuffle=True)
test_loader = DataLoader(test_data, batch_size=64)

images, labels = next(iter(train_loader))

# 仅查看一张图片
writer = SummaryWriter("./pytorch_tb")
writer.add_image("images[0]", images[0])
writer.close()

# 将多张图片拼接成一张图片，中间用黑色网格分割
# create grid of images
writer = SummaryWriter("./pytorch_tb")
img_grid = torchvision.utils.make_grid(images)
writer.add_image("image_grid", img_grid)
writer.close()

# 将多张图片直接写入
writer = SummaryWriter("./pytorch_tb")
writer.add_images("images", images, global_step=0)
writer.close()

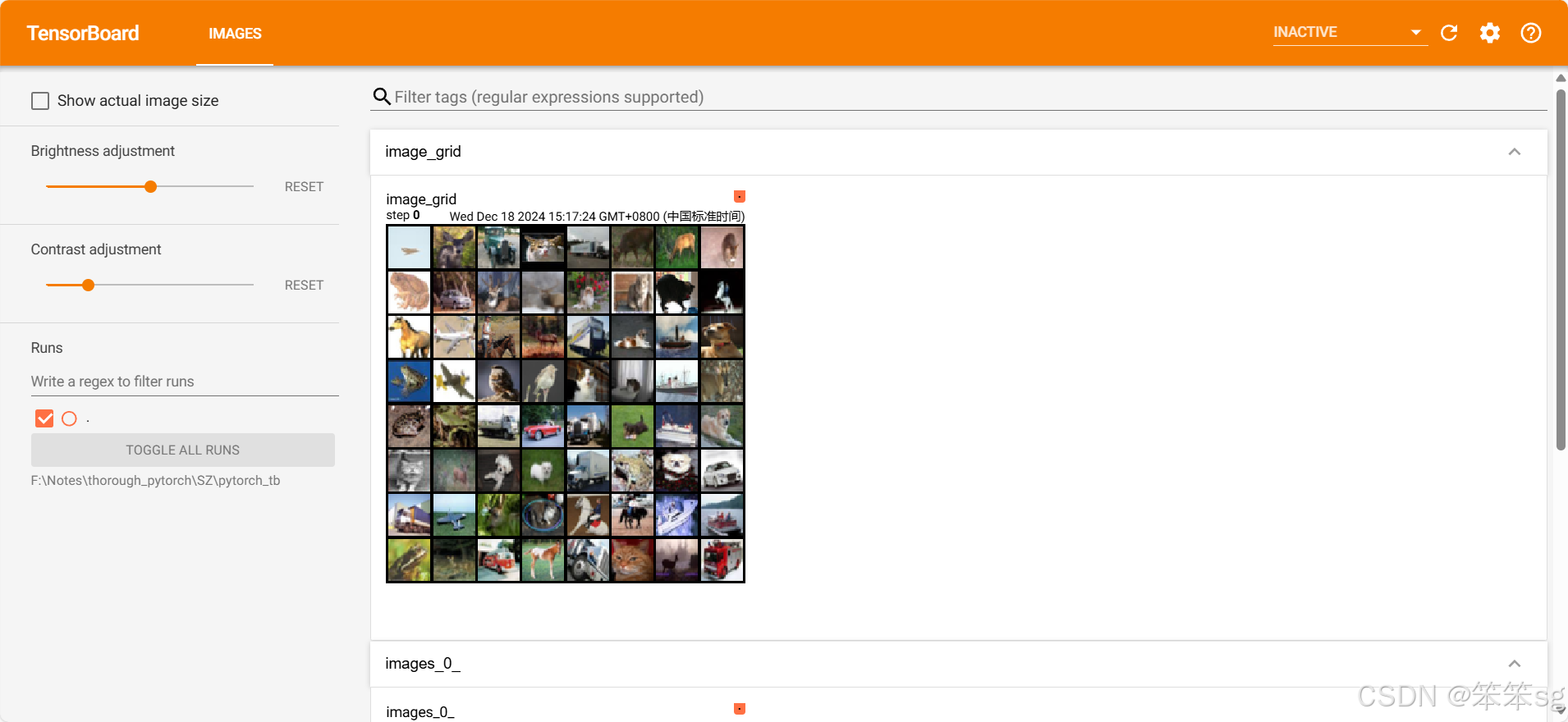

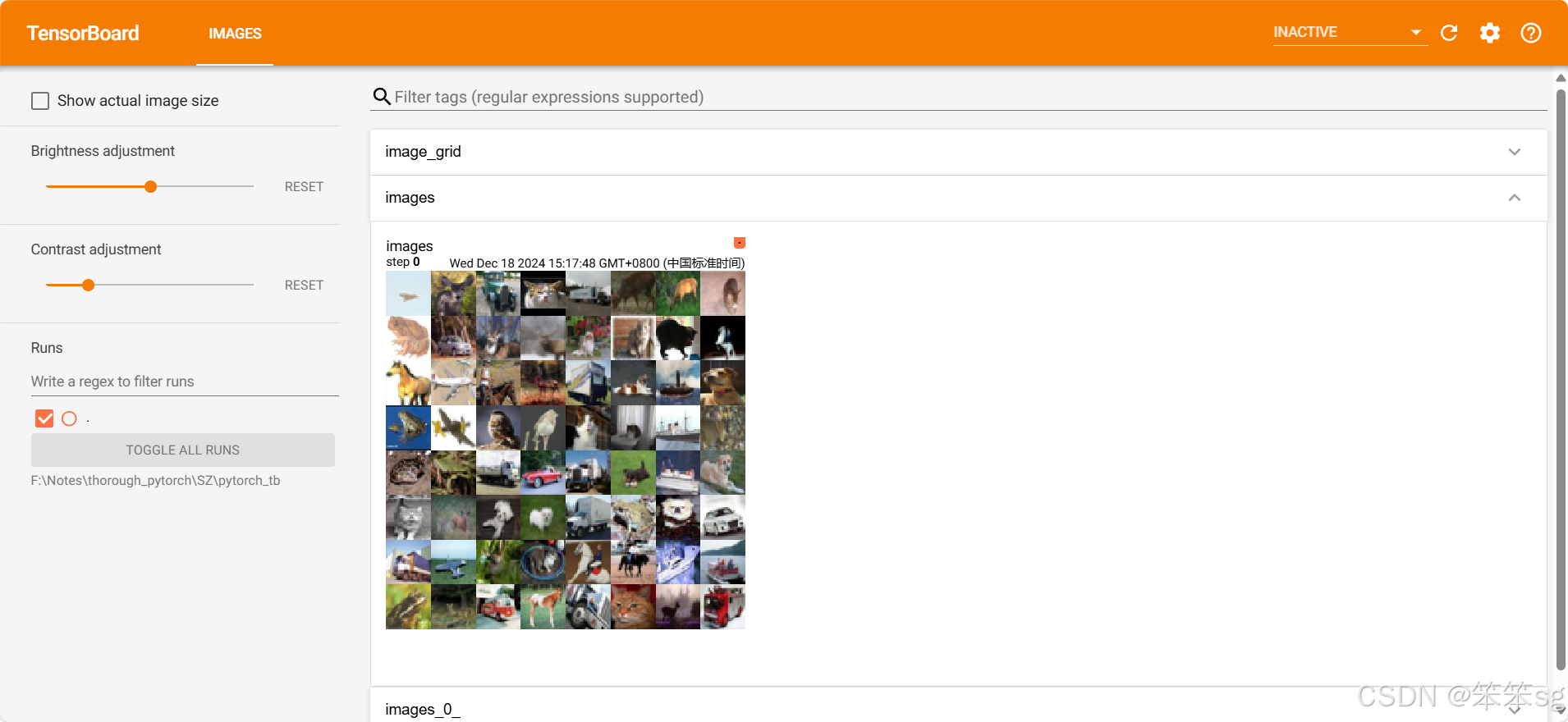

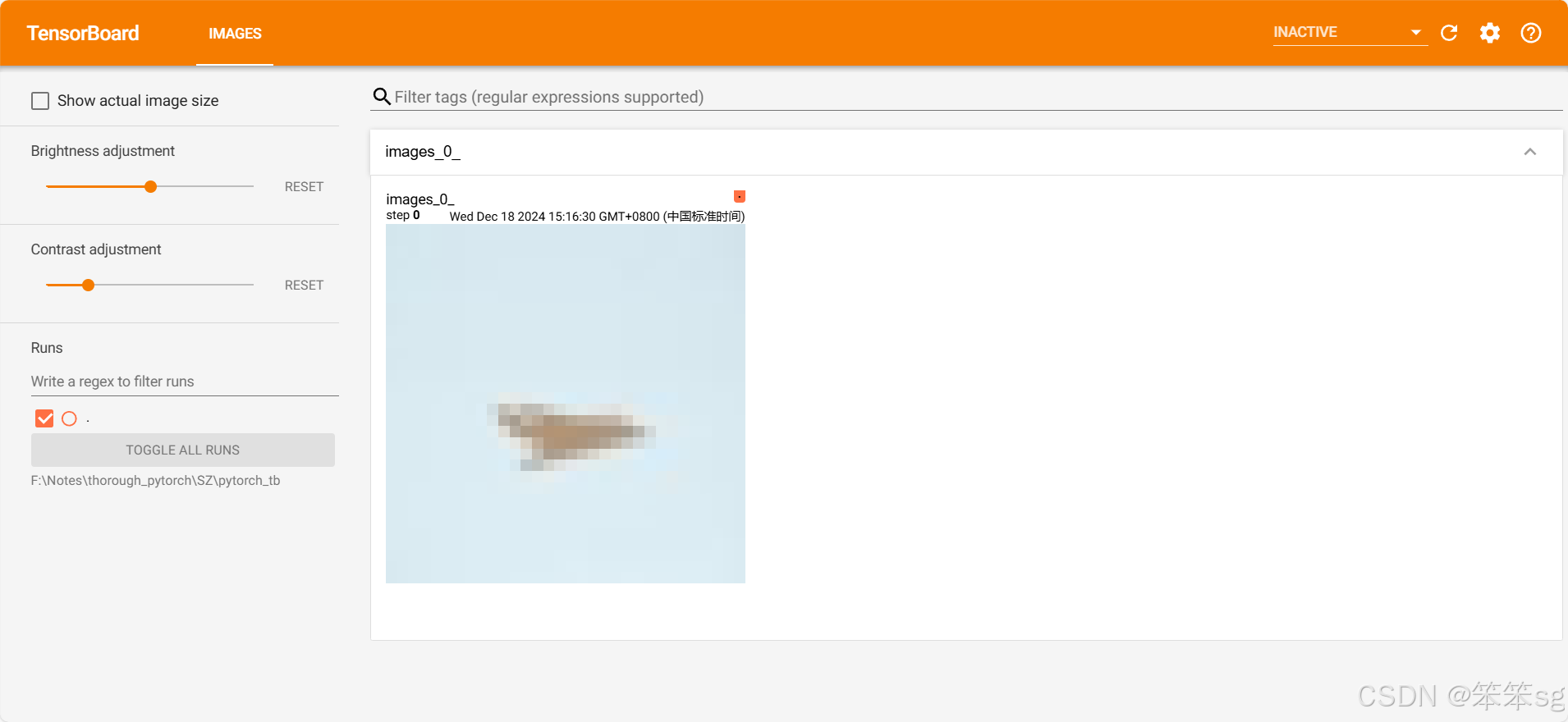

依次运行上面三组可视化（注意不要同时在notebook的一个单元格内运行），得到的可视化结果如下（最后运行的结果在最上面）：

另外注意上方menu部分，刚刚只有“GRAPHS"栏对应模型的可视化，现在则多出了”IMAGES“栏对应图像的可视化。左侧的滑动按钮可以调整图像的亮度和对比度。

此外，除了可视化原始图像，TensorBoard提供的可视化方案自然也适用于我们在Python中用matplotlib等工具绘制的其他图像，用于展示分析结果等内容。

3.6 TensorBoard连续变量可视化

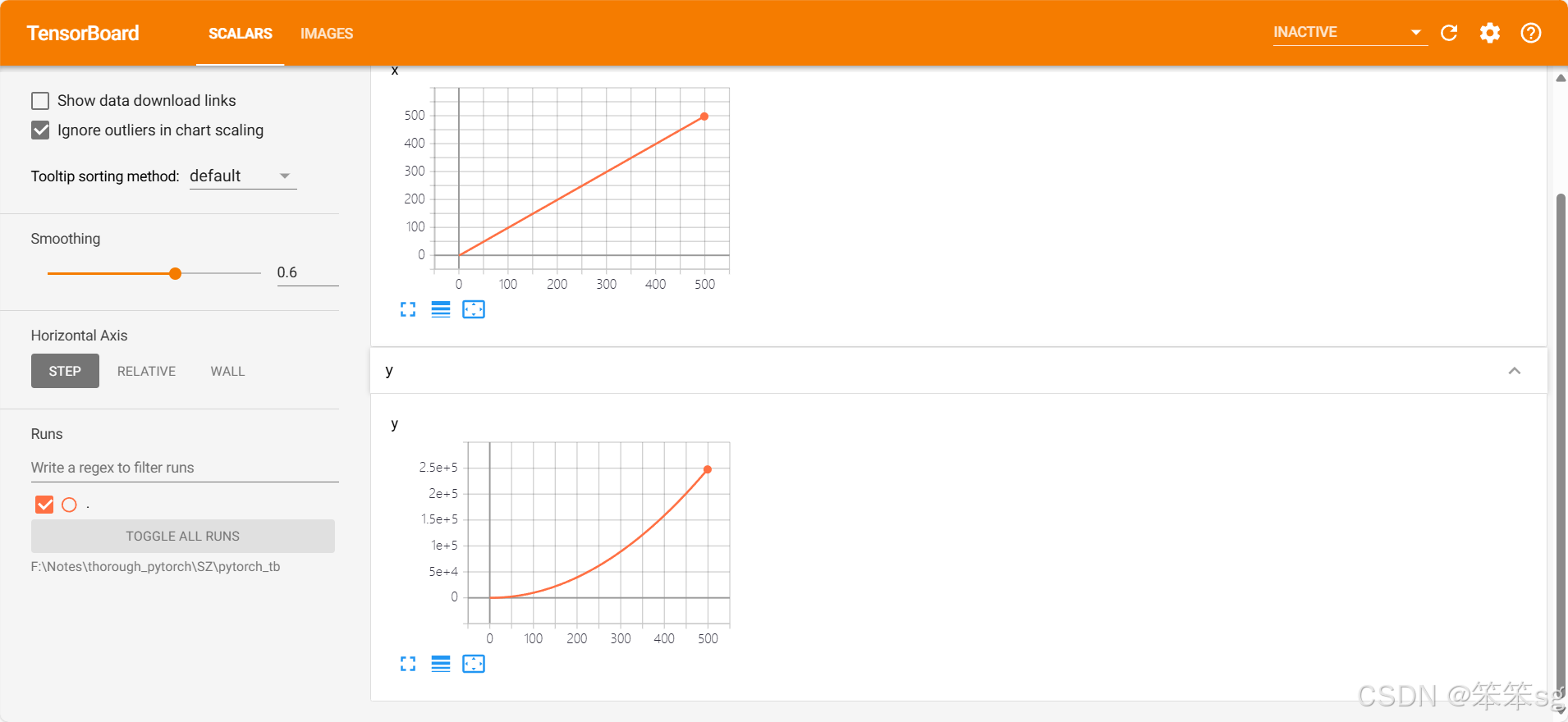

TensorBoard可以用来可视化连续变量（或时序变量）的变化过程，通过add_scalar实现：

writer = SummaryWriter('./pytorch_tb')
for i in range(500):
    x = i
    y = x**2
    writer.add_scalar("x", x, i) #日志中记录x在第step i 的值
    writer.add_scalar("y", y, i) #日志中记录y在第step i 的值
writer.close()

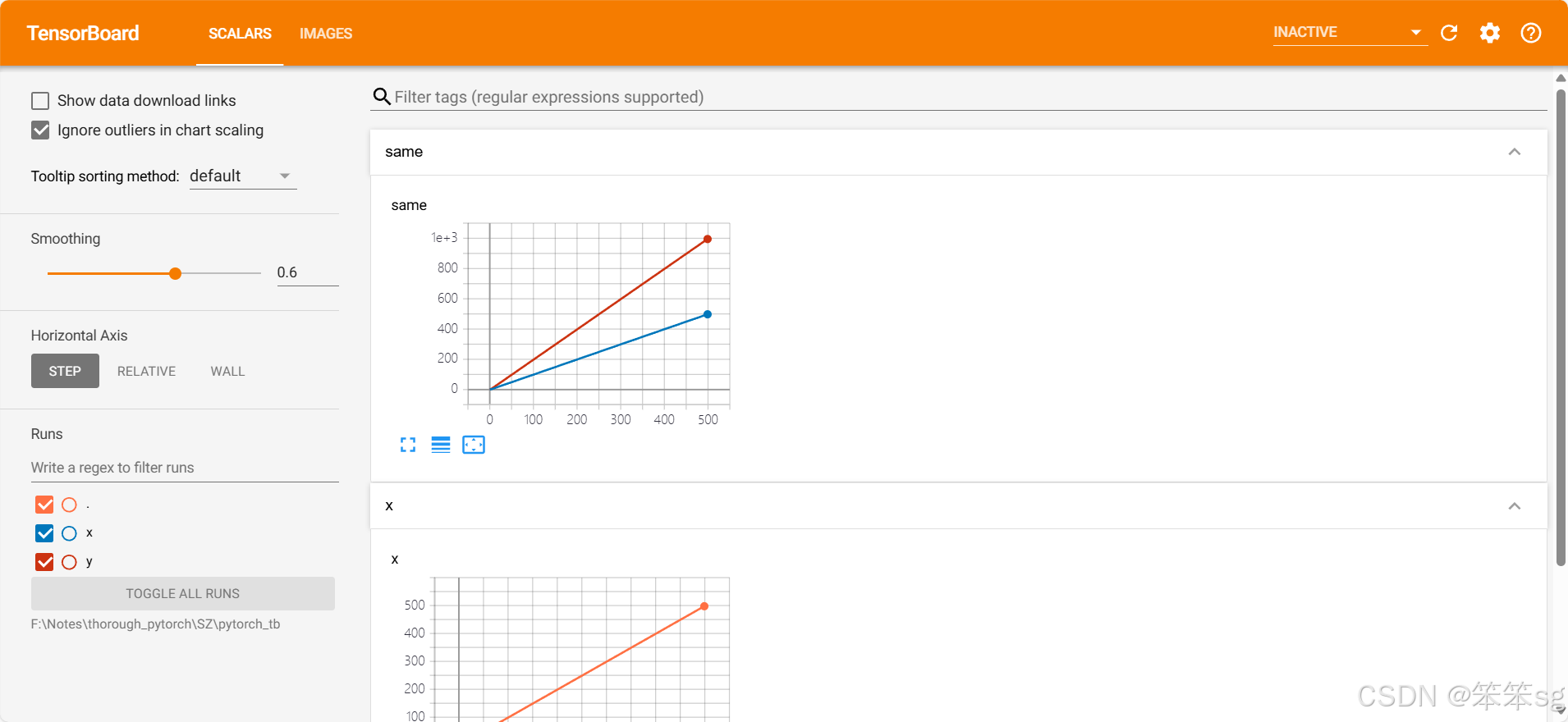

如果想在同一张图中显示多个曲线，则需要分别建立存放子路径（使用SummaryWriter指定路径即可自动创建，但需要在tensorboard运行目录下），同时在add_scalar中修改曲线的标签使其一致即可：

writer1 = SummaryWriter('./pytorch_tb/x')
writer2 = SummaryWriter('./pytorch_tb/y')
for i in range(500):
    x = i
    y = x*2
    writer1.add_scalar("same", x, i) #日志中记录x在第step i 的值
    writer2.add_scalar("same", y, i) #日志中记录y在第step i 的值
writer1.close()
writer2.close()

这里也可以用一个writer，但for循环中不断创建SummaryWriter不是一个好选项。此时左下角的Runs部分出现了勾选项，我们可以选择我们想要可视化的曲线。曲线名称对应存放子路径的名称（这里是x和y）。

这部分功能非常适合损失函数的可视化，可以帮助我们更加直观地了解模型的训练情况，从而确定最佳的checkpoint。左侧的Smoothing滑动按钮可以调整曲线的平滑度，当损失函数震荡较大时，将Smoothing调大有助于观察loss的整体变化趋势。

3.7 TensorBoard参数分布可视化

当我们需要对参数（或向量）的变化，或者对其分布进行研究时，可以方便地用TensorBoard来进行可视化，通过add_histogram实现。下面给出一个例子：

import torch
import numpy as np

# 创建正态分布的张量模拟参数矩阵
def norm(mean, std):
    t = std * torch.randn((100, 20)) + mean
    return t

writer = SummaryWriter('./pytorch_tb/')
for step, mean in enumerate(range(-10, 10, 1)):
    w = norm(mean, 1)
    writer.add_histogram("w", w, step)
    writer.flush()
writer.close()

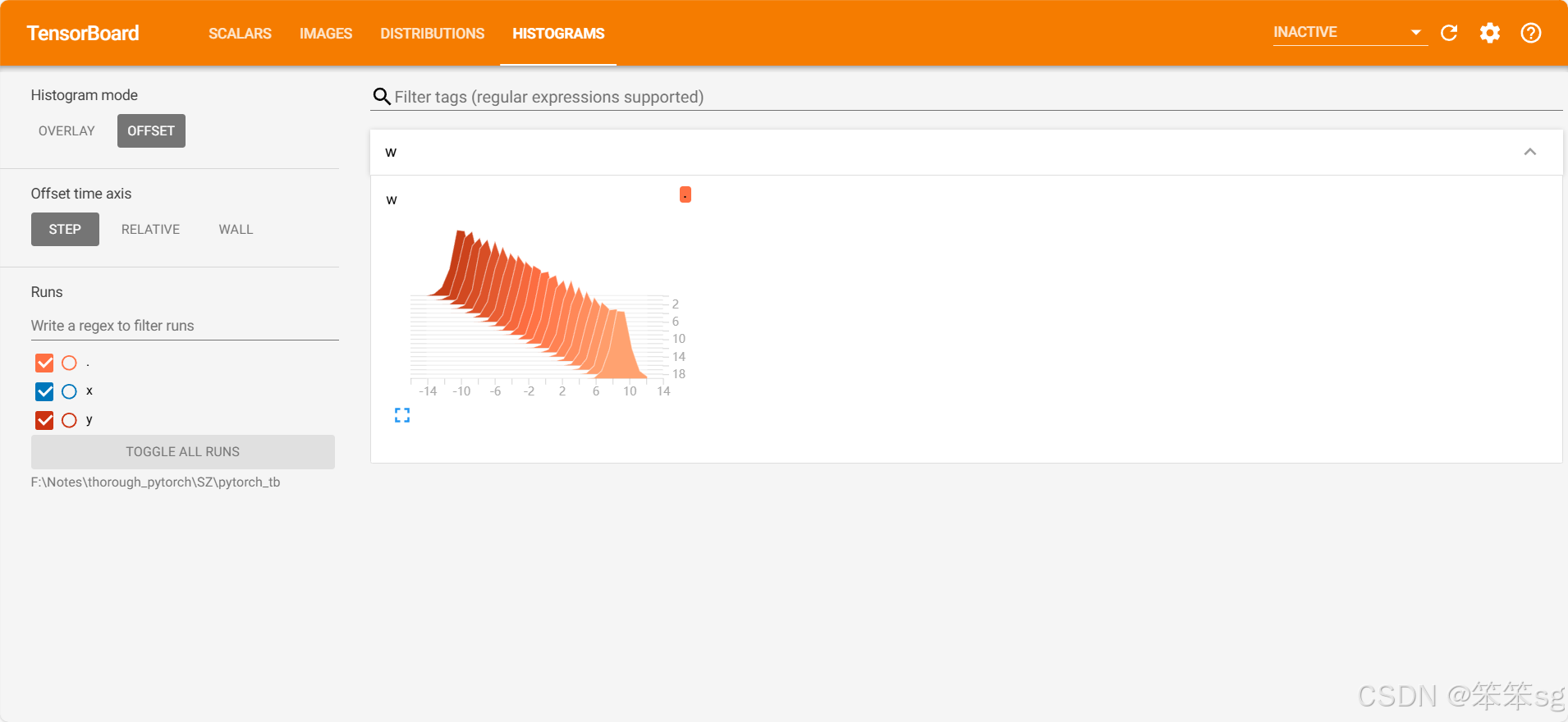

结果如下：

3.8 服务器端使用TensorBoard

一般情况下，我们会连接远程的服务器来对模型进行训练，但由于服务器端是没有浏览器的（纯命令模式），因此，我们需要进行相应的配置，才可以在本地浏览器，使用tensorboard查看服务器运行的训练过程。本文提供以下几种方式进行，其中前两种方法都是建立SSH隧道，实现远程端口到本机端口的转发，最后一种方法适用于没有下载Xshell等SSH连接工具的用户

1）MobaXterm

在MobaXterm点击Tunneling
选择New SSH tunnel，我们会出现以下界面。

对新建的SSH通道做以下设置，第一栏我们选择Local port forwarding，< Remote Server>我们填写localhost，< Remote port>填写6006，tensorboard默认会在6006端口进行显示，我们也可以根据 tensorboard --logdir=/path/to/logs/ --port=xxxx的命令中的port进行修改，< SSH server> 填写我们连接服务器的ip地址，<SSH login>填写我们连接的服务器的用户名，<SSH port>填写端口号（通常为22），< forwarded port>填写的是本地的一个端口号，以便我们后面可以对其进行访问。
设定好之后，点击Save，然后Start。在启动tensorboard，这样我们就可以在本地的浏览器输入http://localhost:6006/对其进行访问了

2）Xshell

Xshell的连接方法与MobaXterm的连接方式本质上是一样的，具体操作如下：

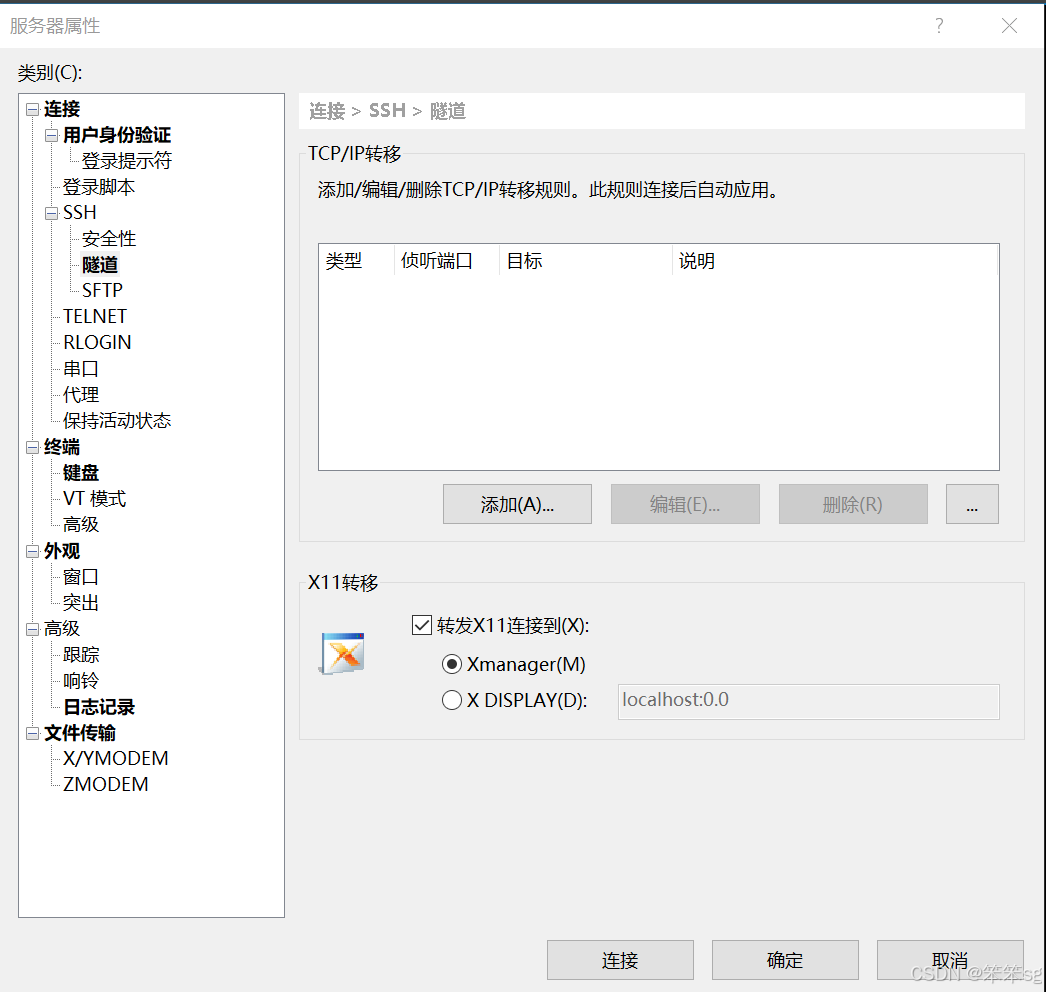

连接上服务器后，打开当前会话属性，会出现下图，我们选择隧道，点击添加

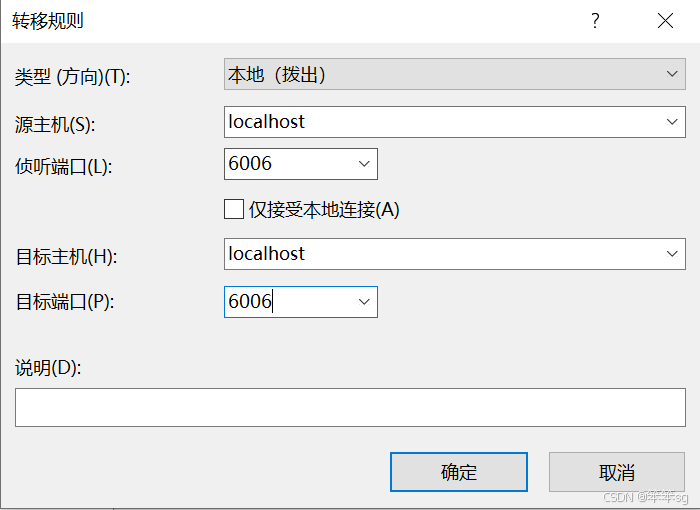

按照下方图进行选择，其中目标主机代表的是服务器，源主机代表的是本地，端口的选择根据实际情况而定。

启动tensorboard，在本地127.0.0.1:6006 或者 localhost:6006进行访问。

3）SSH

该方法是将服务器的6006端口重定向到自己机器上来，我们可以在本地的终端里输入以下代码：其中16006代表映射到本地的端口，6006代表的是服务器上的端口。

    ssh -L 16006:127.0.0.1:6006 username@remote_server_ip

在服务上使用默认的6006端口正常启动tensorboard

tensorboard --logdir=xxx --port=6006

在本地的浏览器输入地址

127.0.0.1:16006 或者 localhost:16006

3.9 总结

对于TensorBoard来说，它的功能是很强大的，可以记录的东西不只限于本节所介绍的范围。

主要的实现方案是构建一个SummaryWriter，然后通过add_XXX()函数来实现。

其实TensorBoard的逻辑还是很简单的，它的基本逻辑就是文件的读写逻辑，写入想要可视化的数据，然后TensorBoard自己会读出来。

3.10 参考资料

TensorBoard可视化-优快云博客

4 使用wandb可视化训练过程

在上一节中，我们使用了Tensorboard可视化训练过程，但是Tensorboard对数据的保存仅限于本地，也很难分析超参数不同对实验的影响。wandb的出现很好的解决了这些问题，因此在本章节中，我们将对wandb进行简要介绍。 wandb是Weights & Biases的缩写，它能够自动记录模型训练过程中的超参数和输出指标，然后可视化和比较结果，并快速与其他人共享结果。目前它能够和Jupyter、TensorFlow、Pytorch、Keras、Scikit、fast.ai、LightGBM、XGBoost一起结合使用。

经过本节的学习，你将收获：

wandb的安装
wandb的使用
demo演示

4.1 wandb的安装

wandb的安装非常简单，我们只需要使用pip安装即可。

pip install wandb

安装完成后，我们需要在官网注册一个账号并复制下自己的API keys，然后在本地使用下面的命令登录。

wandb login

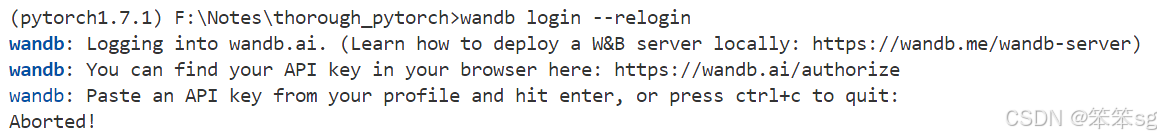

这时，我们会看到下面的界面，只需要粘贴你的API keys即可。

更详细的过程可以参考：

wandb安装与使用 —— 用于跟踪、可视化和协作机器学习实验的工具-优快云博客

4.2 wandb的使用

wandb的使用也非常简单，只需要在代码中添加几行代码即可。

import wandb
wandb.init(project='my-project', entity='my-name')

这里的project和entity是你在wandb上创建的项目名称和用户名，如果你还没有创建项目，可以参考官方文档。

4.3 demo演示

下面我们使用一个CIFAR10的图像分类demo来演示wandb的使用。


import random  # to set the python random seed
import numpy  # to set the numpy random seed
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
from torchvision.models import resnet18
import warnings
warnings.filterwarnings('ignore')

使用wandb的第一步是初始化wandb，这里我们使用wandb.init()函数来初始化wandb，其中project是你在wandb上创建的项目名称，name是你的实验名称。

# 初始化wandb
import wandb

wandb.init(
    project="hello",
    name="wandb_demo",
)

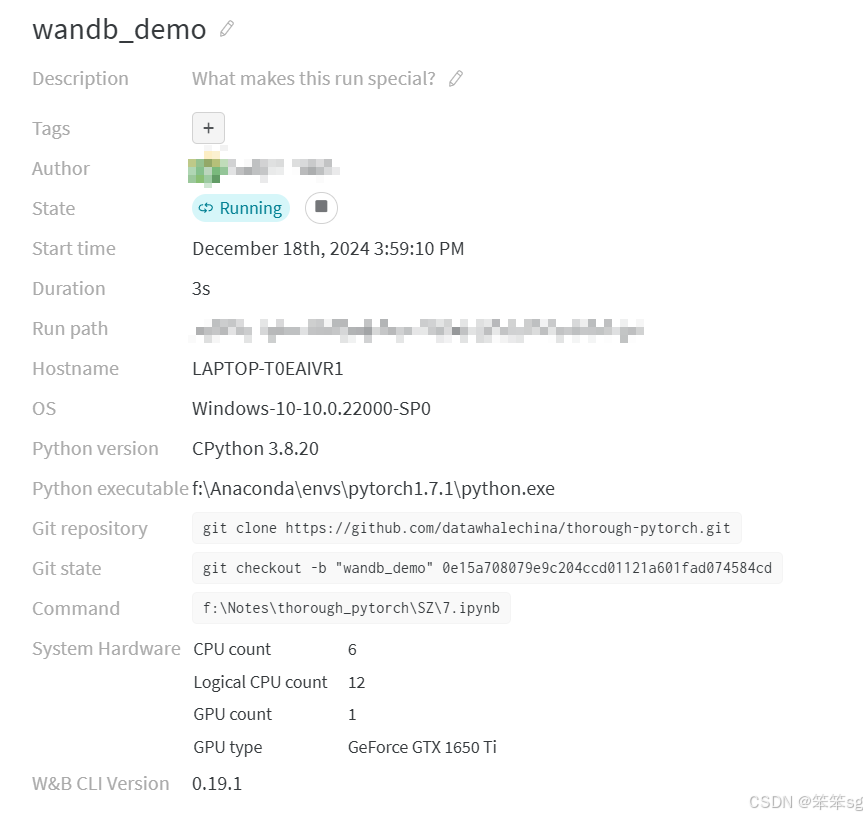

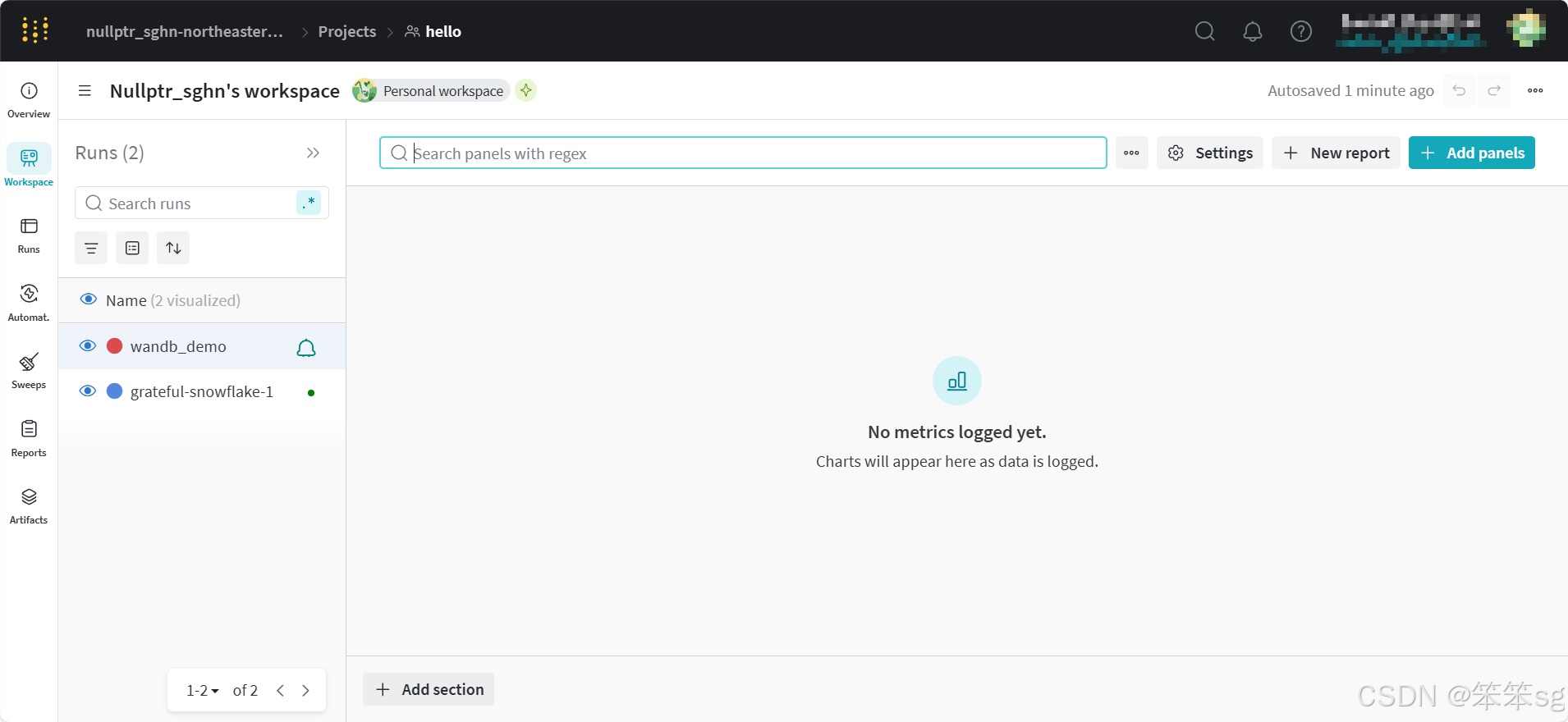

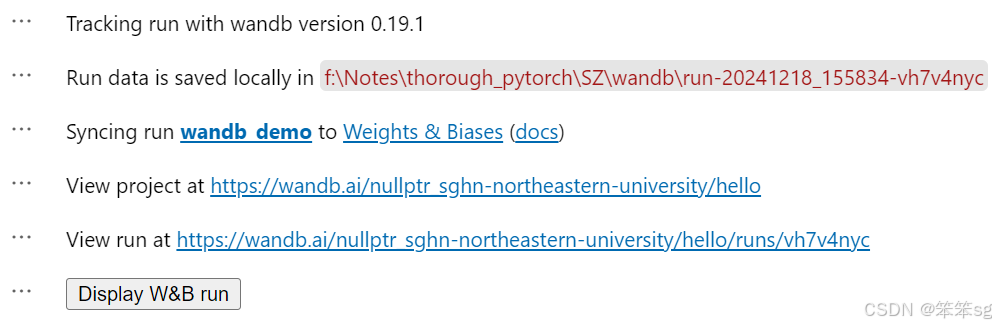

如图，已经成功创建该实验。

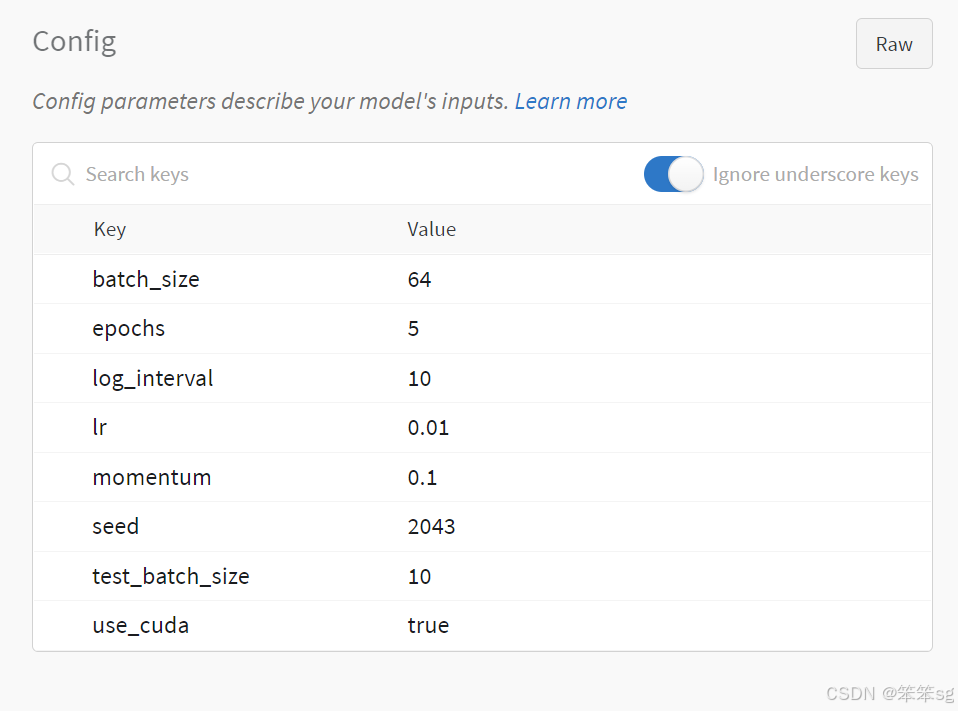

使用wandb的第二步是设置超参数，这里我们使用wandb.config来设置超参数，这样我们就可以在wandb的界面上看到超参数的变化。wandb.config的使用方法和字典类似，我们可以使用config.key的方式来设置超参数。

# 超参数设置
config = wandb.config  # config的初始化
config.batch_size = 64
config.test_batch_size = 10
config.epochs = 5
config.lr = 0.01
config.momentum = 0.1
config.use_cuda = True
config.seed = 2043
config.log_interval = 10

# 设置随机数
def set_seed(seed):
    random.seed(config.seed)
    torch.manual_seed(config.seed)
    numpy.random.seed(config.seed)

第三步是构建训练和测试的pipeline，这里我们使用pytorch的CIFAR10数据集和resnet18来构建训练和测试的pipeline。

def train(model, device, train_loader, optimizer):
    model.train()

    for batch_id, (data, target) in enumerate(train_loader):
        data, target = data.to(device), target.to(device)
        optimizer.zero_grad()
        output = model(data)
        criterion = nn.CrossEntropyLoss()
        loss = criterion(output, target)
        loss.backward()
        optimizer.step()

# wandb.log用来记录一些日志(accuracy,loss and epoch), 便于随时查看网路的性能
def test(model, device, test_loader, classes):
    model.eval()
    test_loss = 0
    correct = 0
    example_images = []

    with torch.no_grad():
        for data, target in test_loader:
            data, target = data.to(device), target.to(device)
            output = model(data)
            criterion = nn.CrossEntropyLoss()
            test_loss += criterion(output, target).item()
            pred = output.max(1, keepdim=True)[1]
            correct += pred.eq(target.view_as(pred)).sum().item()
            example_images.append(wandb.Image(
                data[0], caption="Pred:{} Truth:{}".format(classes[pred[0].item()], classes[target[0]])))

   # 使用wandb.log 记录你想记录的指标
    wandb.log({
        "Examples": example_images,
        "Test Accuracy": 100. * correct / len(test_loader.dataset),
        "Test Loss": test_loss
    })

wandb.watch_called = False


def main():
    use_cuda = config.use_cuda and torch.cuda.is_available()
    device = torch.device("cuda:0" if use_cuda else "cpu")
    kwargs = {'num_workers': 1, 'pin_memory': True} if use_cuda else {}

    # 设置随机数
    set_seed(config.seed)
    torch.backends.cudnn.deterministic = True

    # 数据预处理
    transform = transforms.Compose([
        transforms.ToTensor(),
        transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
    ])

    # 加载数据
    train_loader = DataLoader(datasets.CIFAR10(
        root='dataset',
        train=True,
        download=True,
        transform=transform
    ), batch_size=config.batch_size, shuffle=True, **kwargs)

    test_loader = DataLoader(datasets.CIFAR10(
        root='dataset',
        train=False,
        download=True,
        transform=transform
    ), batch_size=config.batch_size, shuffle=False, **kwargs)

    classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')

    model = resnet18(pretrained=True).to(device)
    optimizer = optim.SGD(model.parameters(), lr=config.lr, momentum=config.momentum)

    wandb.watch(model, log="all")
    for epoch in range(1, config.epochs + 1):
        train(model, device, train_loader, optimizer)
        test(model, device, test_loader, classes)

    # 本地和云端模型保存
    torch.save(model.state_dict(), 'model.pth')
    wandb.save('model.pth')


if __name__ == '__main__':
    main()

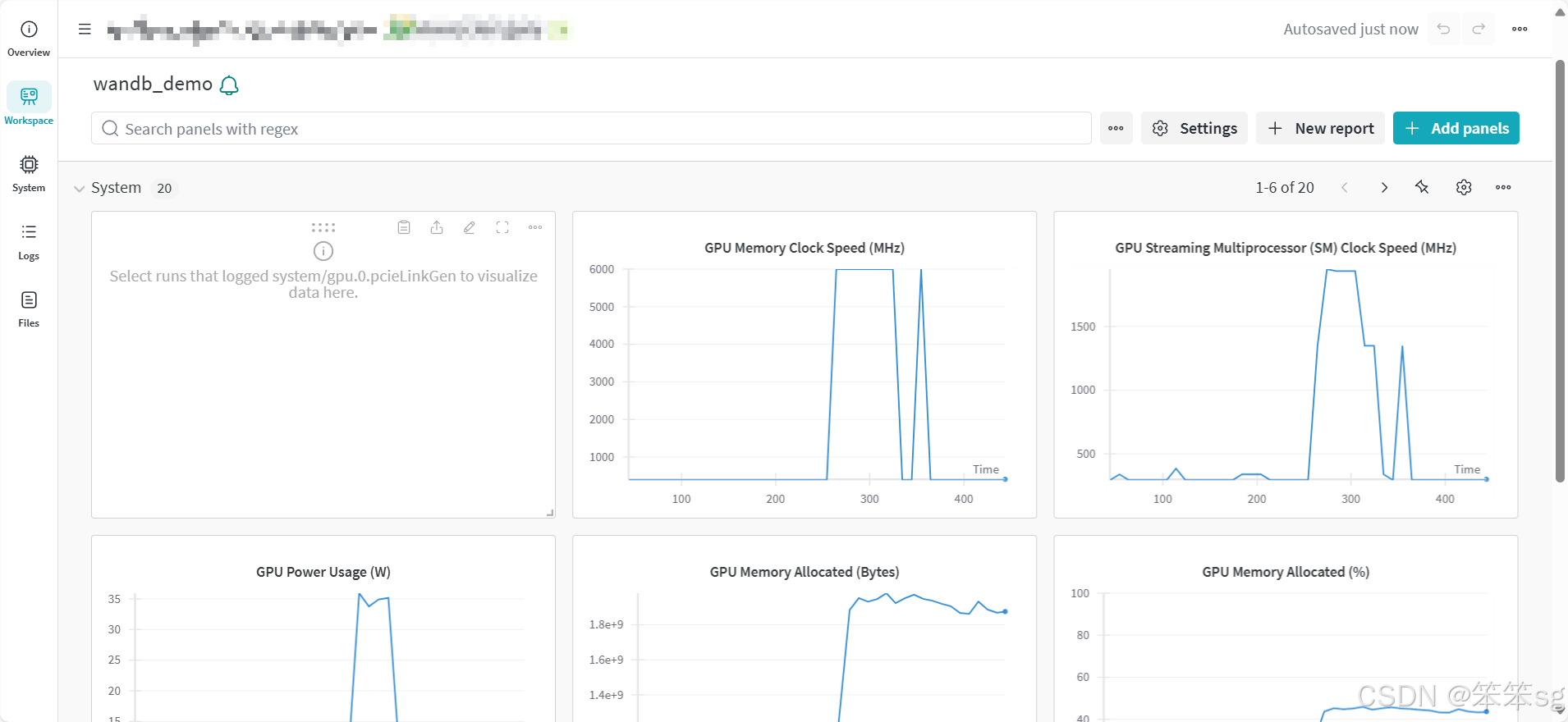

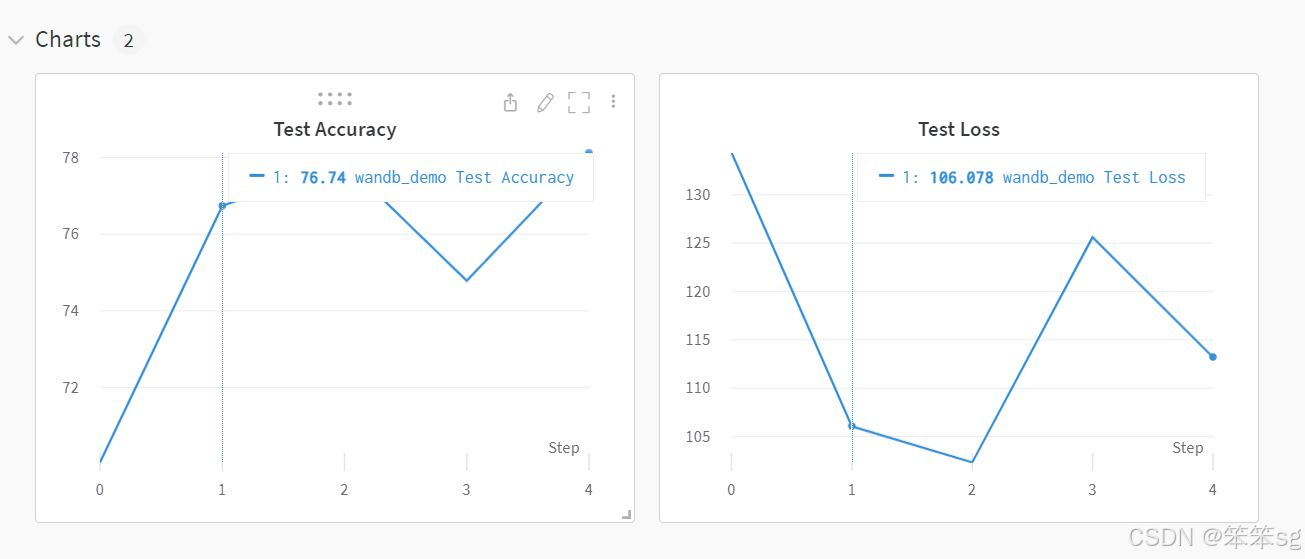

当我们运行完上面的代码后，我们就可以在wandb的界面上看到我们的训练结果了和系统的性能指标。同时，我们还可以在setting里面设置训练完给我们发送邮件，这样我们就可以在训练完之后及时的查看训练结果了。
