知识链接;

1．RIP协议简介RIP（Routing Information Protocol，路由信息协议）
   是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP）、
   是最典型的距离矢量路由协议，适用于小型同类网络的一个自治系统内的路由信息的传递。
   RIP协议要求网络中的每台路由器都要维护从自身到每个目的网络的路由信息
   。RIP协议使用跳数来衡量网络之间的“距离”：从一台路由器到其直连网络的跳数定义为1，
   从一台路由器到其非直连网络的距离定义为每经过一个路由器则“距离”加1
   “距离”也称为“跳数”。RIP协议允许路由的最大跳数为15，因此，16则不可达。
   由此可见，RIP协议只适用于小型网络。RIP协议的管理距离为100。
   使用距离矢量路由协议的路由器并不了解到达目的网络的整条路径。距离矢量路由协议将
   路由器作为通往最终目的地的路径上的路标。
   路由器唯一了解的远程网络信息就是到该网络的距离（即度量），以及可通过哪条路径或哪个接口到达该网络。距离矢量路由协议并不了解确切的网络拓扑图。

2．RIP协议的版本RIPv1协议提出较早，其有许多缺陷。

为了改善RIPv1协议的不足，在RFC 1388中提出了改进的RIPv2协议，并在RFC 1723和RFC 2453中进行了修订。

RIP协议有两个版本，RIPv1和RIPv2，RIPv2针对RIPv1进行了扩充，能够携带更多的信息量，并且增强了安全性能。

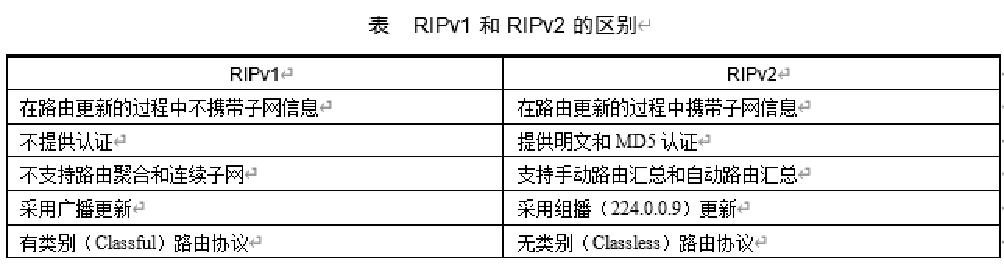

RIPv1和RIPv2都基于UDP协议，使用UDP520号接口收发数据包。RIPv1和RIPv2的区别如表所示。

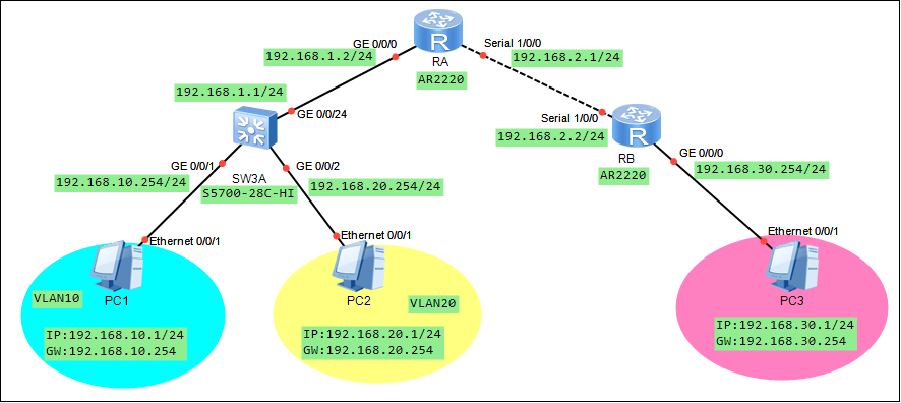

实验拓扑图

任务实施：

分别为ra 、rb 、sw

#
interface Serial1/0/0
 link-protocol ppp
 ip address 192.168.2.1 255.255.255.0
#

#
interface GigabitEthernet0/0/0
 ip
#
rip 1
 version 2
 network 192.168.1.0
 network 192.168.2.0
#

#
interface Serial1/0/0
 link-protocol ppp
 ip address 192.168.2.2 255.255.255.0

interface GigabitEthernet0/0/0
 ip address 192.168.30.254 255.255.255.0
#
rip 1
 version 2
 network 192.168.2.0
 network 192.168.30.0
#

#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Vlanif100
 ip address 192.168.1.1 255.255.255.0
#

#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
#
#
rip 1
 version 2
 network 192.168.1.0
 network 192.168.10.0
 network 192.168.20.0
#

任务验收:

（1）在SW3A上，使用display ip routing-table命令查看路由表。

（2）在RA上，使用display ip routing-table命令查看路由表。

（3）在RB上，使用display ip routing-table命令查看路由信息。

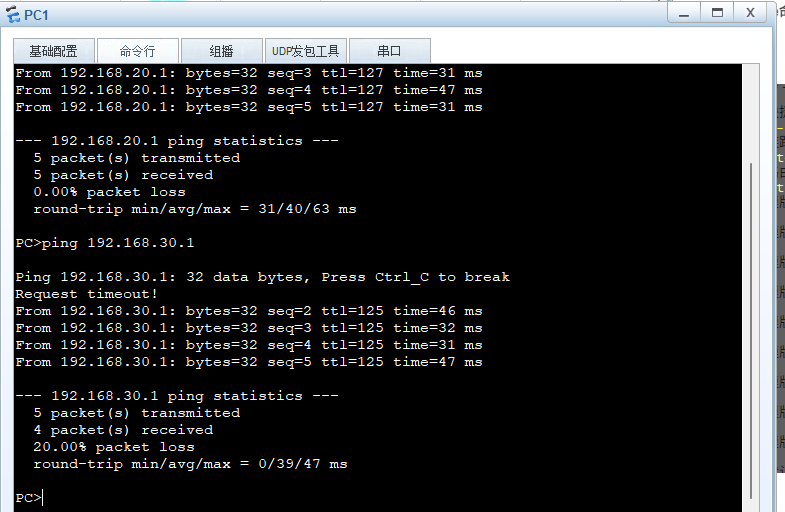

（4）使用PC1去ping PC2和PC3的IP地址，可以看到是通的。

lay ip routing-table命令查看路由信息。

[外链图片转存中…(img-7W7ULcLP-1703149479733)]

（4）使用PC1去ping PC2和PC3的IP地址，可以看到是通的。
