基于静态NAPT

使用静态NAPT对外发布公司官网

1.项目背景

Jan16公司搭建了网站服务器，用于对外发布官方网站，公司只租用了一个互联网IP地址用于互联网的访问。为了保障内部网络的安全和互联网IP地址不足的情况，需在出口路由中配置静态NAPT，用于将内部服务器映射到互联网IP地址上。项目拓扑如图1所示，具体要求如下：

（1） 公司内网使用192.168.1.0/24网段，出口为16.16.16.0/24网段；

（2） 因公司仅申请了一个互联网IP，需要配置静态NAPT，仅将网站服务器的80端口做映射；

（3） 测试计算机和路由器的IP和接口信息如拓扑所示。

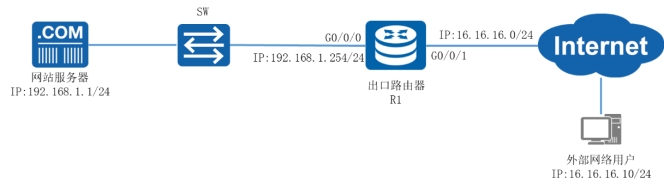

图1 网络拓扑图

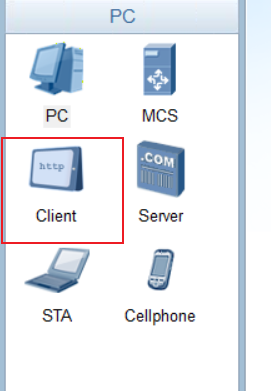

注意pc使用的是：

2.项目规划设计

在只有一个互联网IP地址的情况下进行内部服务对外映射，需采用静态NAPT的方式。静态NAPT是通过IP地址和端口对应映射的方式，将内部服务器的某一服务发布到互联网上的。出口路由器的G0/0/1的IP地址为16.16.16.1/24，通过配置静态NAPT，将内部服务器的80端口对应映射到G0/0/1接口IP地址上的80端口，即可实现对外发布服务。互联网连接方面，出口路由器可根据ISP服务商的网络环境配置相应的路由协议。

配置步骤如下：

（1） 配置路由器接口

（2） 配置静态NAPT

（3） 配置各计算机的IP地址

具体规划如下表：

***表1IP地址规划表

*设备*	*接口*	*IP地址*
R1	G0/0/0	192.168.1.254/24
R1	G0/0/1	16.16.16.16/24
网站服务器		192.168.1.1/24
互联网用户		16.16.16.10/24

***表2接口规划表

*本端设备*	*接口*	*端口IP地址*	*对端设备*
R1	G0/0/0	192.168.1.254	SW1
R1	G0/0/1	16.16.16.254

3.项目实施

（ 1）配置路由器接口

​ 在路由器接口配置对应IP。

[Huawei]system-view
[Huawei]sysname R1
[R1]int G0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[R1]int G0/0/1
[R1-GigabitEthernet0/0/1]ip add 16.16.16.16 24

###

2）配置静态NAPT

在R1的G0/0/1接口上，使用nat server命令定义内部服务器的映射表，指定服务器通信协议为TCP，配置服务器使用的互联网IP为16.16.16.1，服务器内网为192.168.1.1，指定端口号为80。

[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]nat server protocol tcp global 16.16.16.1 80 inside 192.168.1.1 80

###

3）配置各计算机的IP地址

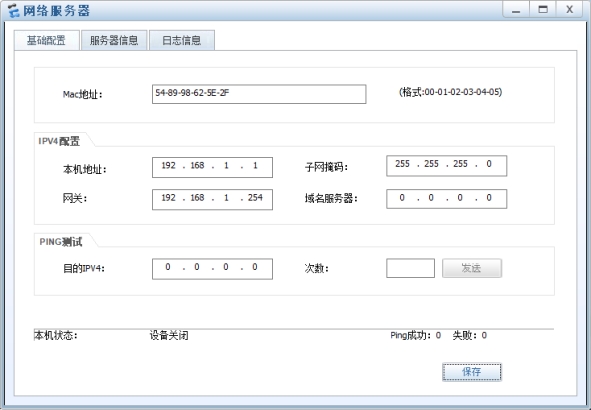

图2 网络服务器IP配置

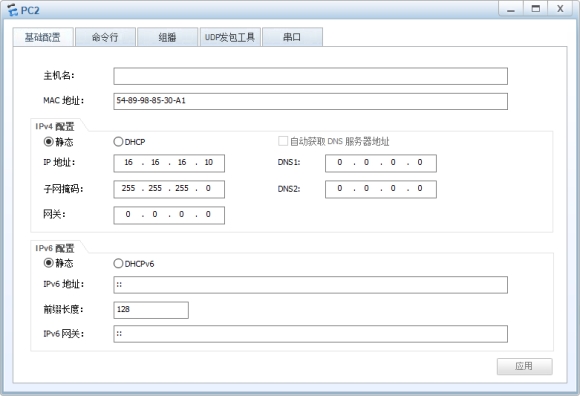

图3 互联网用户IP配置

4.项目验证

1验证静态NAPT配置信息

 R1的配置

[R1]display nat server
Nat Server Information: Interface  :
GigabitEthernet0/0/1  Global IP/Port   : 16.16.16.1/80(www)   Inside IP/Port
: 192.168.1.1/80(www)  Protocol :
 6(tcp)    VPN instance-name  : ----                 Acl number
 : ----  Description : ----  Total :   1

可以观察到配置已经生效。

2）PC1访问网站服务器web

​ 网络服务器配置HttpServer。

图4 网络服务器HttpServer配置

​ 在PC1访问网站服务器web。

图5 访问web

可以观察到，PC用户可以成功访问网站服务器。
