这是独立按键控制章节的第三个小实验了，其中也应用到了很多前面两节的知识了，延时函数和应用十六进制和加加运算控制二进制显示。

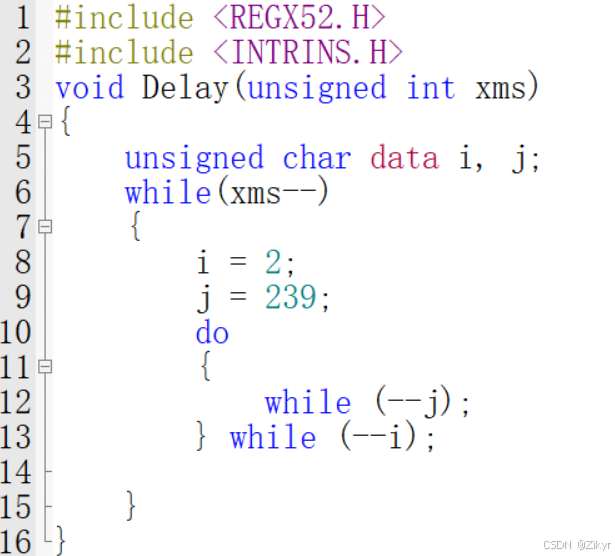

图1

图1还是老样子，延时函数，用函数和while语句去控制循环次数 。

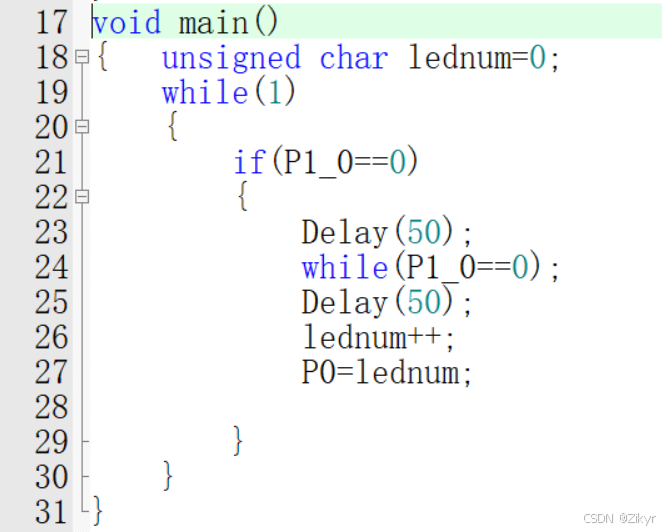

图2

控制二进制时需要知道，二进制是什么，在这里不做过多解释。用标识符char来定义变量，因为控制显示二进制需要循环128次，而char定义的字符正好可以循环128次。第一步if语句判读按键是否按下，while语句则对按键再次进行判断（严谨点），lednum++则是控制二进制+1的，将二进制的值赋给P0（LED灯），进行显示，因为char的容量是128位，所以只能实现128次。

新手小白学习嵌入式，不喜请勿喷，欢迎各位大佬在评论区指点一二，也欢迎跟我一样的同学互相交流，谢谢了。
