功能

T5L 系列ASIC 是迪文科技针对AIoT应用设计的低功耗、高性价比、GUI 和应用高度整合的单芯片双核ASIC IC，包括T5L1（低分辨率）和T5L2（高分辨率）两个版本，注意是双核，24bit彩色显示分辨率支持到800*600（T5L1）或1366*768（T5L2），一个核（GUI CPU）运行DGUS II系统，这个是负责显示的，用户无法更改其中的代码。另外一个核（OS CPU）支持自定义开发，运行用户8051代码。也可以用迪文OS系统，这样就是传统的串口屏了。OS核特性如下，

标准8051架构和指令集，64Kbytes代码空间，32Kbytes片内RAM。
64bit 整数型数学运算单元（MDU），包括64bit MAC和64bit 除法器。
内置软件WDT，3个16bit Timers，12路中断信号支持最高四级中断嵌套。
22个IO，4 路UARTs，1 路CAN接口，最多8路12bit A/D，1 路16bit分辨率可调的PWM。
支持IAP 在线仿真和调试，断点数量无限制。
可以通过DGUS系统在线升级代码。

另外，

1Mbytes 片内Flash，迪文专利加密技术，确保代码和数据安全，杜绝山寨和克隆。
16Mbytes低成本SPI Flash(可以扩展到64Mbytes NOR Flash或48Mbytes Nor Flash+512Mbytes NAND Flash)， JPEG 图片、图标压缩存储，可以指定背景图片存储空间大小。
支持迪文WiFi模块直接接入迪文云，轻松开发各种云端应用。
-40℃ - +85℃工作温度范围（可定制 -55℃ - 105℃工作温度范围IC）。

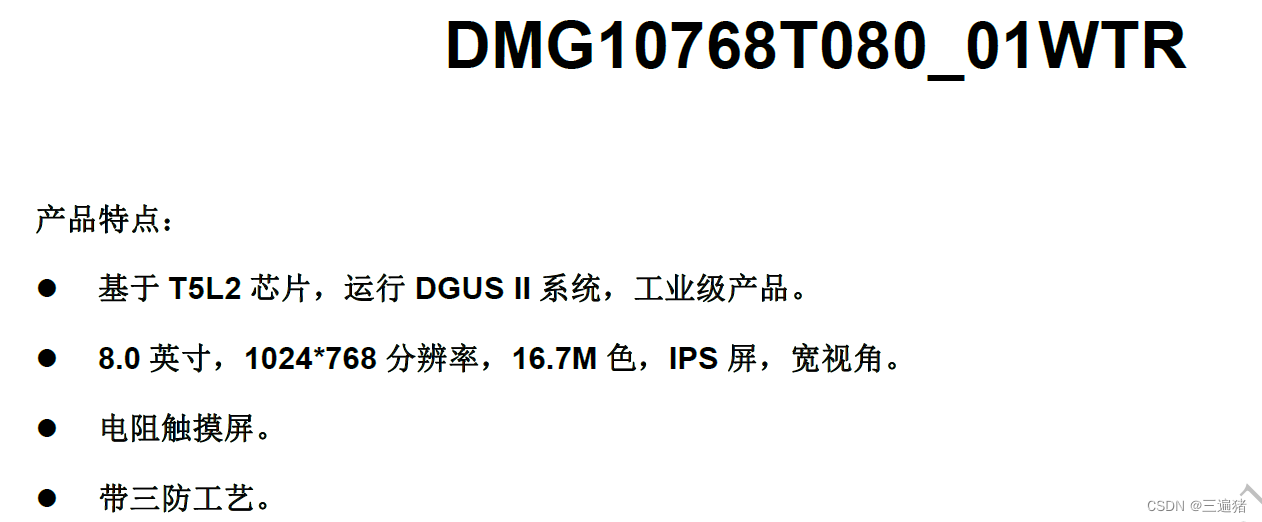

设计

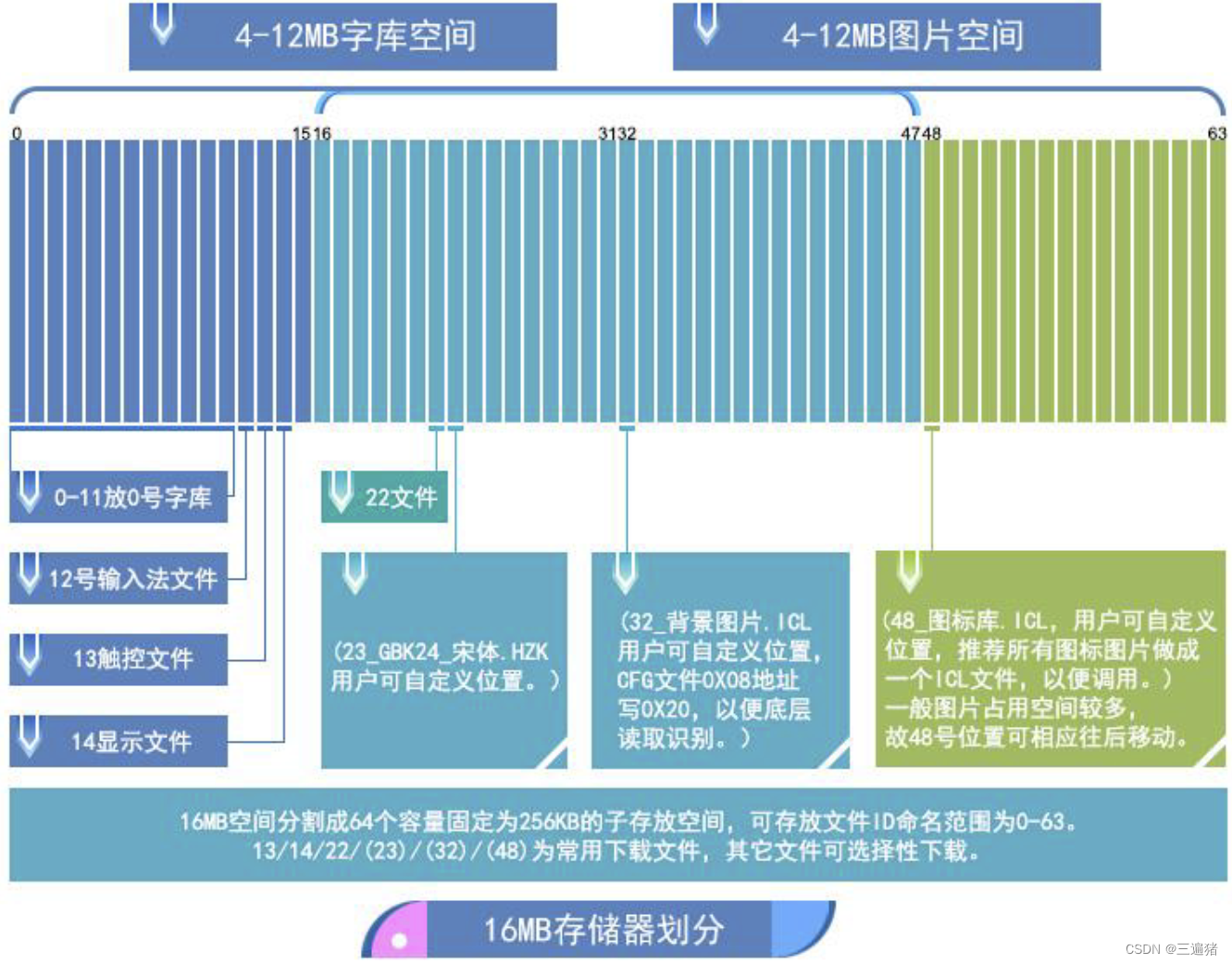

存放图片的SPI Flash都是按照256KB来分块管理的。16MB Flash存储器可以看作是分割成64个容量固定为256KB的子空间，可存放的文件ID号范围为0-63。存储器根据储存的文件内容不同，主要分为两部分：
（1）4-12MB 的字库空间，可以保存BIN、HZK、DZK格式文件，文件ID范围00~47。

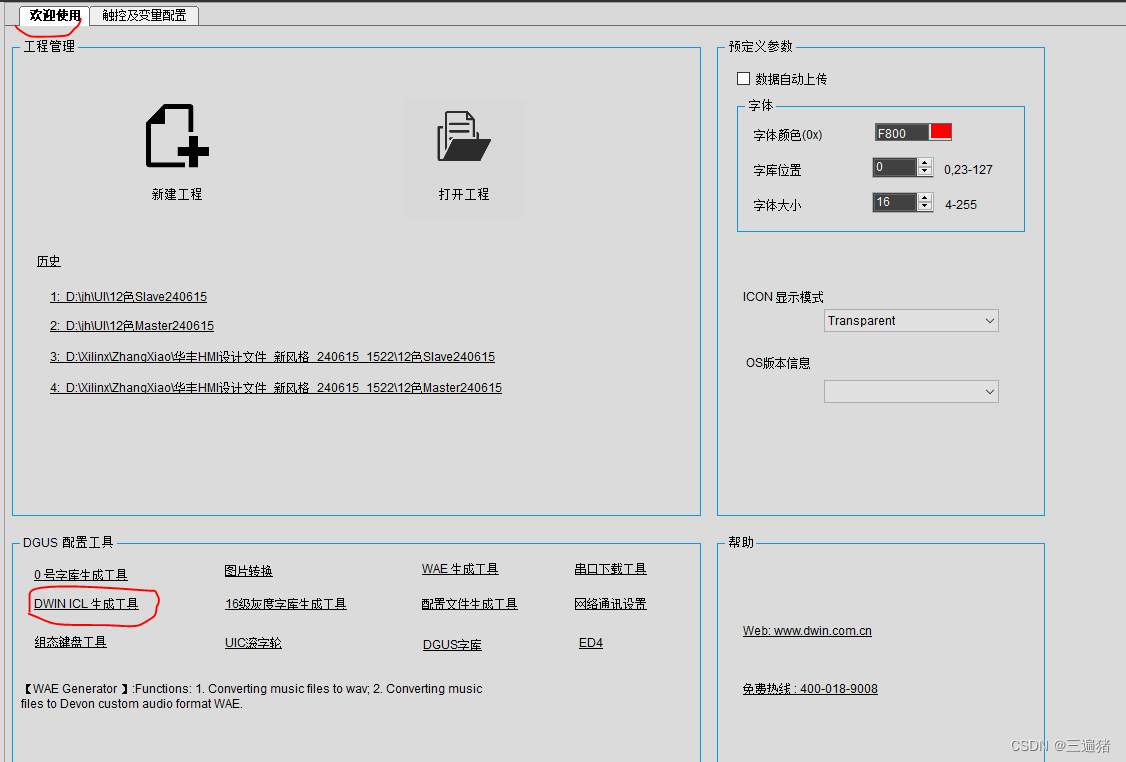

（2）4-12MB 的图片空间，可以保存背景图片库ICL文件、图标库ICL文件存储空间，文件ID范围16~63。
注意字库空间和图片空间有重叠部分，ID命名时需注意避免冲突。
178

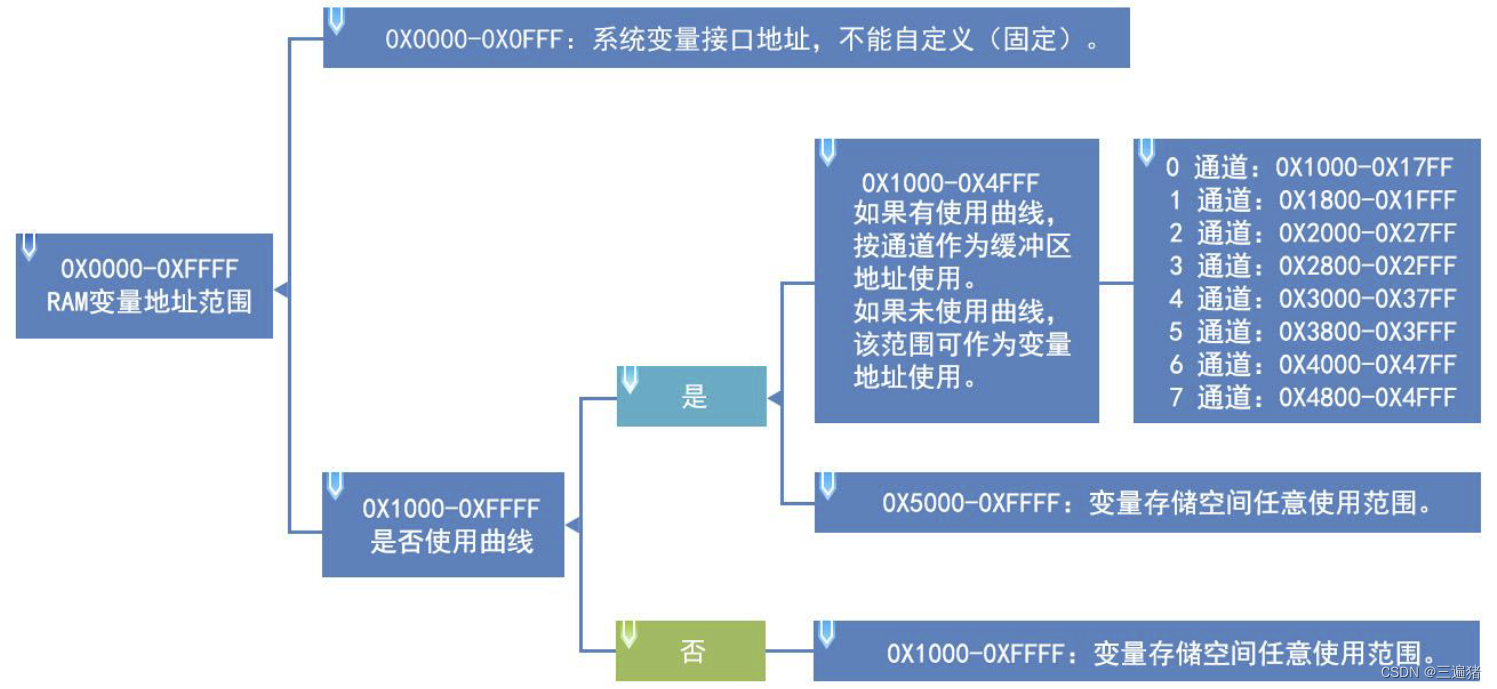

RAM空间是以字（2字节）为单位进行管理的。C51的int类型就是16位。RAM空间固定128KB，128*1024/2=65536（Word），即0~65535，分割为0x0000-0xFFFF子空间范围。每1个变量地址（Word）对应相应空间的2字节（Byte），每1个字节对应相应空间的8个位（bit）。其中0x0000-0x0FFF是系统变量接口地址空间，给迪文规划使用，用户按照地址接口选择使用所需功能，这片地址用户不能自定义；0x1000-0xFFFF变量存储空间用户可以任意使用。如果8通道曲线同时使用，0x1000-0x4FFF将作为曲线缓冲区地址，此时该部分变量地址不能被其他控键使用，其他控键地址使用范围为：0x5000-0xFFFF。
179

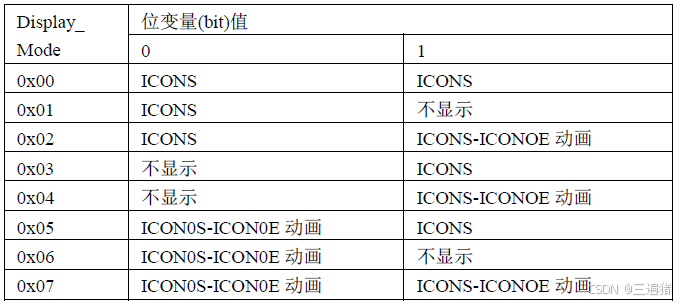

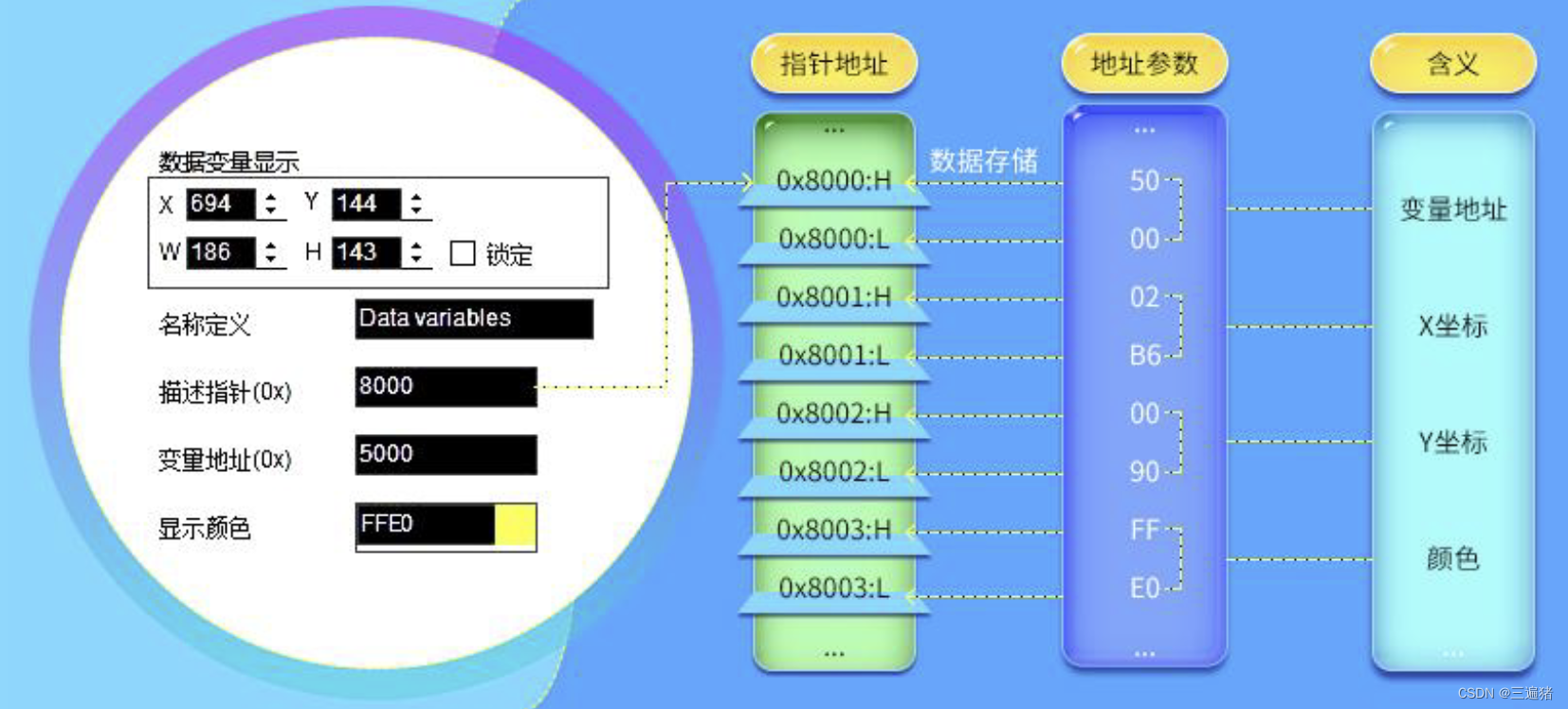

变量值按大端模式放置，
