H6062FNL 普思Pulse 网络变压器

最新推荐文章于 2022-11-28 14:38:08 发布
原创 最新推荐文章于 2022-11-28 14:38:08 发布 · 533 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络变压器 #普思 #普思Pulse #Pulse #H6062FNL

此产品为1000Base-T SMD PoE网络变压器，由Pulse Electronics制造，型号H6062FNL。适用于1-Port应用，具备350uH电感及65欧姆阻抗，工作温度范围0至+70摄氏度。

制造商编号： H6062FNL
制造商： Pulse Electronics
说明： Audio Transformers / Signal Transformers 1000Base-T SMD PoE 350uH .65Ohms 1-Port
产品种类: 网络变压器/信号变压器
RoHS: 民用商用级
产品: LAN
类型: Module
端接类型: SMD/SMT
电感: 350 uH
通道数量： 1 Channel
应用: 1000Base-T PoE
绝缘电压: 1.5 kV
最小工作温度: 0 C
最大工作温度: +70 C
长度: 17.5 mm
宽度: 15.24 mm
高度: 5.72mm
封装: Tube
屏蔽: Unshielded
商标: Pulse Electronics
产品类型: Audio & Signal Transformers
工厂包装数量: 25
子类别: Transformers

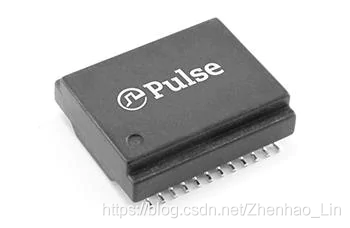

在这里插入图片描述
