  经过BIOS和MBR的两轮接力，现在接力棒交到了DBR与系统内核加载器手中。它们的任务是构建保护模式必要的环境——全局描述符表、中断描述符表、页表（内存分页）等；并将控制权转交给内核完成最后一棒。在真正开始构建保护模式的环境之前，我们有必要了解一下保护模式究竟是什么，以及构建时需要我们做什么。本文，我们将一起探索保护模式的奥秘。

  本文为保护模式系列第一节，包含保护模式概述、特性、全局描述符表、进入保护模式。

什么是保护模式

  “保护模式”，是一个相对于实模式的概念，它们都是随着Intel 80286芯片引入的概念。在它出现之前，8086系列CPU只有一种工作模式，地址总线20位，只能寻址1MB的空间。当80286芯片带来了一种全新的工作模式后，为了区分这种新模式与原有的模式，原有的20位地址总线模式被称为“实模式”，而新的工作模式被称为“保护模式”。

  保护模式的“保护”，主要体现在处理器对内存访问的保护。在实模式中，存在许多安全问题，这些安全问题将导致程序的一个错误扩大为整个系统的崩溃：

1. 实模式下，操作系统和用户程序位于同一特权级。
2. 被用户程序所使用的地址都是物理地址，物理内存被用户程序直接操作。
3. 用户程序通过修改段基址，可以访问任意内存地址，包括操作系统的地址。

  另外，实模式还存在着许多使用上的不便与限制：

1. 访问超过64KB的数据需要切换段基址。
2. 只能同时运行一个程序，系统资源利用率不高。
3. 地址总线只有20位，只能寻址1MB空间。

  保护模式的出现弥补了实模式的安全问题，突破了实模式的诸多限制，也为32位CPU奠定了基础。

保护模式特性

寄存器拓展和段描述符

  到了32位CPU时代，地址总线和数据总线都拓展为32位。CPU从实模式的16位进入32位后，相应地，各个通用寄存器的位宽也扩展到了32位。为了保持兼容性，这些拓展后的寄存器的低16位仍然可以按照原来的名称单独使用。但是高16位不能，只能通过拓展的寄存器名称与低16位一起使用。

  由于通用寄存器的长度拓展为原来的两倍，架构设计者便在它的名称前加上extended，缩写为E。例如，AX寄存器拓展为EAX，IP寄存器拓展为EIP。**段寄存器的长度没有拓展，但其内容发生了变化。**实模式中，段寄存器中存放段基址；但保护模式中，段寄存器储存段选择子(selector，是段描述符在表中的索引)。

段描述符被储存在全局描述符表（Global Descriptor Table, GDT）中，GDTR寄存器指向它。另外，为了提高段信息的访问效率，CPU使用段描述符缓冲寄存器（Descriptor Cache Registers）来缓冲获得的段描述符信息。DCR的位宽较长，储存了完整的段描述符信息。**通过扩展段描述符中的基址位宽，就可以适配地址总线的位宽，从而完成范围更宽的寻址任务。**例如，286将选择子中的基址宽度拓展到了24位，搭配其24位地址总线，总共可以寻址16MB空间。

从286到386，又是一次跨时代的变革。CPU正式迈入了32位的大门，地址总线和数据总线都扩展为32位。此时，单个32位寄存器就可以寻址4GB内存空间，在内存寻址方面，CPU完成了在当时看来是“一步到位”的跨越。CPU可以不需要借助段描述符中提供的段基址，仅通过偏移地址就能访问全部4GB内存。另外加上内存分页机制的引入，内存分段模型的时代逐渐落下了帷幕。（关于内存分段、分页、平坦模型，有兴趣的读者可以参考我的另一篇博客：操作系统原理——内存的分段、分页和平坦模型：区别与发展）

寻址方式拓展

回顾实模式中的寻址方式，在基址、变址寻址中，对基址寄存器和变址寄存器（索引寄存器）有限定。即：基址寄存器只能是bx、 bp，变址寄存器只能是si、di。另外，立即数地址不能超过16位。

$$\left(\begin{array}{c}BX\\ BP\end{array}\right)+\left(\begin{array}{c}SI\\ DI\end{array}\right)+ImmediateNumber$$

而在保护模式中，这类限制被取消了。“通用寄存器”拥有了更好的通用性。除了esp寄存器不能作为变址寄存器（可以是基址寄存器）以外，所有的通用寄存器都可以作为基址或变址寄存器。另外，变址寄存器还可以乘一个比例因子，这个比例因子必须属于 { 1 , 2 , 4 , 8 } \{1,2,4,8\} {1,2,4,8}。

$$Base+Index\times \left(\begin{array}{c}1\\ 2\\ 4\\ 8\end{array}\right)+ImmediateNumber$$

运行模式反转

  32位CPU处于实模式下时，并不是8086时的“纯”实模式，在实模式下，仍然可以使用32位宽的寄存器。同样地，保护模式下，我们仍然可以使用但是，保护模式和实模式中，相同操作数的编码是不同的。编译器在编译汇编语句时，需要明确当前处于何种模式下。对于一般情况，例如在目标格式为16位bin下使用eax，编译器会自动处理。但更加复杂的混淆情况下（例如，mov ax, [edx]），我们需要借助伪指令bits来指明接下来的语句是何种模式。指令为bits 16, bits 32，前者表示编译为16位机器码（供实模式使用），后者表示编译为32位机器码（供保护模式使用）。

  在16位模式和32位模式下，寄存器的对应指令、操作数编码会有混淆。例如，16位模式下mov ax编码为b8，而这与32位模式下mov eax的编码相同。为了解决不同模式下模式反转造成的编码混淆，我们使用反转前缀来标识需要反转的语句。这是编译器的工作，我们的工作是为编译器指明当前的编译模式，编译器明白编译模式后会视情况添加反转前缀。

  指令前缀，顾名思义，放在一条指令或一个操作数的前面，作为指令的选项。例如，指令重复前缀rep，段跨越前缀sreg:，还有下面要提到的操作数反转前缀0x66和寻址方式反转前缀0x67。
  操作数反转前缀：将语句所使用的操作数模式转换成与当前运行模式不同的一种。例如，在实模式（16-bit）下，使用这个前缀将本条语句的操作数识别为32-bit下，反之亦然。
  寻址方式反转前缀：与上面类似，本前缀修改的是寻址模式。
下面这个例子很好地说明了前缀的作用：

bits 16
mov ax, [edx]  ; 67 8b 02
bits 32
mov ax, [edx]  ; 66 8b 02

• 有趣的是，同样的一条语句，面向不同的运行模式编译，得到的结果不同：
  • 第二行：在实模式(16-bit)下，采用了保护模式(32-bit)的寻址方式，需要添加寻址方式反转前缀0x67
  • 第四行：在保护模式(32-bit)下，使用实模式下的操作数编码(ax)，需要添加操作数反转前缀0x66

  注意：两个反转前缀可以同时出现，请看下面这个例子：

bits 16
mov dword [eax], 0x1234	; 66 67 c7 00 34 12

• 本例中，在实模式情况下，使用eax寄存器寻址，需要加寻址方式反转前缀0x67，另外，向目标地址赋值DWORD，后面的操作数将被识别为32位的，也需要操作数反转前缀0x66

指令拓展

  进入保护模式，各个指令也需要拓展为支持更大操作数位宽的版本，同时保留原有的功能。同样地，遇到操作数编码混淆的问题，依然使用上面的寻址方式/操作数反转前缀来解决。

  需要注意的是无符号乘法mul指令。由于乘法指令得到结果位宽是操作数的两倍，结果可能需要额外的寄存器才能存放，具体规则如下：(以下经过实验验证，与《操作系统真象还原》中不符)

mul r/m8	; 以al为乘数，结果16b存入ax
mul r/m16	; 以ax为乘数，结果32b存入dx:ax，即dx存高16位，ax低16位
mul r/m32	; 以eax为乘数，结果64b存入edx:eax，即edx存高32位，eax低32位

• 若出现运算结果位数高于操作数位宽，则CF位置1，表示进位。该标志位可以确定忽略高位寄存器时，运算结果的准确性。

  另外一个值得注意的指令是无符号除法指令div。与乘法指令相对应，除法指令的被除数位宽是除数的两倍。被除数由默认寄存器存放，规则与mul类似：

div r/m8	; 以ax为被除数，商存入al, 余数存入ah
div r/m16	; 以eax为被除数，商存入ax，余数存入dx
div r/m32	; 以edx:eax为被除数，商存入eax，余数存入edx

• 注意：当出现商过大，无法放入商寄存器导致溢出的情况时，直接报SIGFPE: Arithmetic exception

  还有一个需要注意的指令push。维护栈在某些情况下需要对齐，在实模式和保护模式中，它对不同的操作数有不一样的动作。在指令编码方面，除了某些需要特殊对齐的push指令（如32-bit下push m8）使用另外的OP code，其他指令的OP code基本相同，部分语句按照上面说过的规则增加反转前缀即可。下面主要讨论执行指令时的CPU行为：

• 当压入一个立即数时：

  • 实模式下：

    push imm8		; esp-2; 栈对齐，将8bit操作数扩展为16bit
    push imm16	; esp-2; 普通压栈
    push imm32	; esp-4; 操作数反转，占用两层普通栈


  • 保护模式下：

    push imm8		; esp-4; 栈对齐，8bit直接扩展为32bit，因为保护模式默认操作数为32bit
    push imm16	; esp-2; 操作数反转，仅占用半层栈，没有栈对齐
    push imm32	; esp-4; 普通压栈


• 当压入一个段寄存器时，两种模式都会栈对齐，寄存器的值以默认操作数长度入栈

• 对于寄存器和内存寻址，在两种模式下动作相同

  push r/m16	; esp-2
  push r/m32	; esp-4


对内存的保护

（本节内容建议阅读完下一节全局描述符表GDT再回头阅读）

保护模式通过GDT对内存段进行了一定的保护，主要验证以下规则：

加载选择子时：

• 验证段选择子索引是否超过GDTR限制（对于CS、SS还要验证是否为0）
• 检查段实际用途和段描述符中的用途权限是否匹配
  • 只有可执行段才能加载到CS
  • 可执行段不能加载到其他段
  • 可写属性的数据段才能加载到SS
  • 至少可读的段（数据段）才能加载到DS\ES\FS\GS
• 检查段是否存在，否则抛出异常，进行加载

运行时：

• 检查地址是否合法。对于代码、数据等，检查是否完全位于该段

全局描述符表 GDT

简介

  全局描述符表（Global Descriptor Table, GDT）是保护模式构成的重要基础之一，它是保护模式下各个内存段的登记表，由一些段描述符组成。在保护模式下，地址总线长度扩展到32位，可以寻址的空间为4GB。为了容纳完整的寻址空间，并加入安全性属性，CPU没有选择继续拓展段寄存器长度，而是让它指向一个内存中的数据结构——段描述符（Segment Descriptor）。段描述符提供了如下信息：

• 段基址：一个段的起始地址，这是最基础的功能
• 段界限：一个段中能访问的最大内存范围
• 段类型：区分段中存储内容的类型（代码、数据等），以提供不同的行为保护
• 特权级属性：部分段只有一定特权级的程序（操作系统等）才能访问，避免被非法修改
• 其他属性信息

  需要注意：全局描述符表只有一个，所有的用户程序都使用同一套用户代码/数据段描述符，内核使用另一套描述符。

段描述符

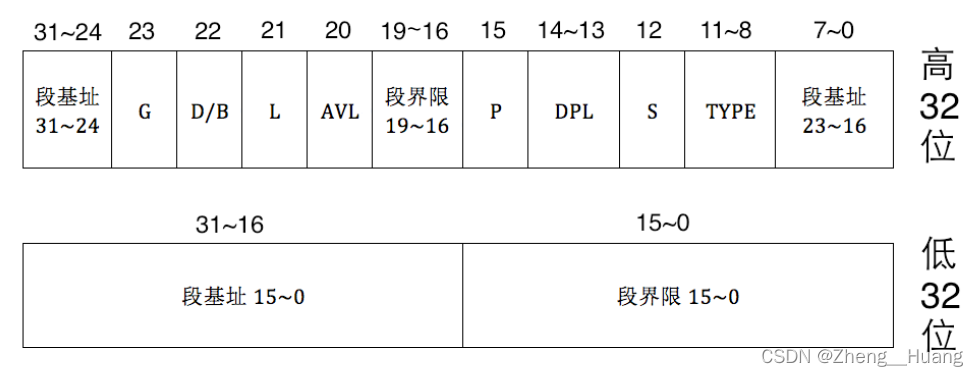

段描述符的具体结构如下¹：

• 段基址被分为两部分保存，一份低24位一份高8位，共32位。这部分基址不需要左移，直接与段内偏移相加

• 段界限也被分为两部分，共20位。表示最大偏移单位，由G位（后面会提到控制）。偏移的拓展方向由段的性质决定：栈段向下扩展，数据和代码段向上扩展

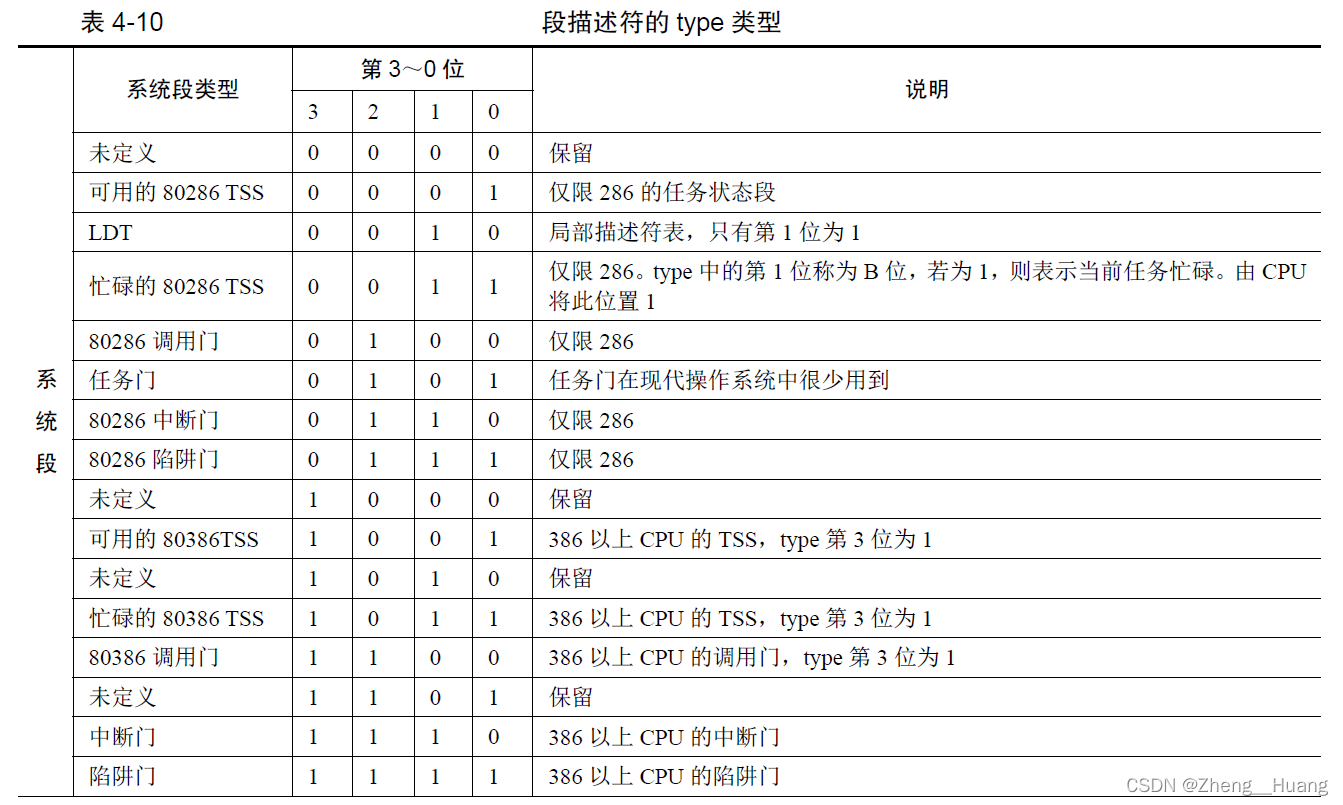

• Type：指定段描述符的类型。根据S位（下一条介绍）有不同含义¹：

• 对于系统段，Type也不是对各个门和其他类型的单纯编码。在某些特定类型下，一些Type位具有标志作用（例如，TSS的第1位，是忙碌标志；第3位标志了386及以上CPU）

• 非系统段的第0位A位为Accessed访问标记位，新段描述符为0，CPU访问该段后将其置1

• 对于非系统（数据）段，第3位X为可执行位。按照是否可执行，后面的标志位含义也有所不同

  • 代码段：X(eXecutable)为1，其后的属性位依次为：C、R、A
    • 一致性Conforming：用于不同特权级的代码共享，如内核态的部分代码共享给用户态执行，但用户态不需要切换到内核态来执行这些代码
      • 若没有置位，只允许同级访问，不允许跨级，高到低也不行。防止内核态执行用户态数据导致内核崩溃。
      • 若置位，只允许低特权级访问，执行时，特权级不发生改变。
    • 可读性Read：即是否可读，若置0，则读取该段时抛出异常
  • 数据段：X为0，此后的属性位依次为E、W、A
    • 向下拓展Expand-down: 段在内存中的拓展方向向下，即向低地址方向拓展
    • 可写Write: 该段可以写入数据

• S=System：系统段标志，置位（置1）为非系统段，否则为系统段。系统段：仅包含硬件系统运行需要的信息；软件信息（包括操作系统）属于数据段，也称为非系统段。(现代操作系统及CPU架构直接将其置1，不使用系统段)

• DPL(Descriptor Privilege Level 描述符特权级): 共有四个等级0-3，用两位二进制位表示。内核态为DPL0，也称为Ring0；用户态特权级最低，为Ring3。现代操作系统不使用Ring1和Ring2。

• P=Present: 如果该位置0，则该段在内存中不存在，CPU抛出"Segment not present"异常。由操作系统编写处理例程加载缺失的段。在x86系统中基本不使用。

• AVL=Available: 此位可被操作系统使用，硬件不使用111

• L=Long: 若置位，则该段为64位代码段。在目前x86架构下，直接置0即可。

• B=Big/D=Default operand size: D对于代码段，B对于栈段。若置1，则代码段默认操作数为32位，栈段的控制寄存器使用32位esp。否则16位

• G=Granularity: 粒度，与段界限配合使用。若置位，则一个段界限的偏移量单位为4KB，否则为1B。

• *Linux系统基本不使用分段机制管理内存（仅用部分权限控制），但它是CPU的功能，必须填充。*Linux系统中，所有段的基址都为0x00000000，段界限为全部4GB空间。S、D/B、P位都为1。

  • 对于内核段（包括内核代码段和内核数据段），DPL=0，最高特权级
  • 对于用户段（用户代码段、用户数据段），DPL=3，最低特权级
  • 对于代码段，Type=10，可执行，可读，无一致性
  • 对于数据段，Type=2，不可执行，可读写

GDT, LDT, Selector 段选择子

• GDT (Global Descriptor Table, 全局描述符表)，是一个由段描述符组成的数组，通过段寄存器存放的段选择子（Selector）中的下标索引。GDT存放在内存中，由GDTR寄存器存放其信息。寄存器共48位宽，高32位存放GDT起始地址，低16位存放GDT界限，以Byte为单位。每个SD占8B，GDT最多可容纳8192个SD

  • GDT只能通过lgdt(Load GDT)指令进行更新，该指令在实模式和保护模式下都可以使用。保护模式只能在ring0态执行

    lgdt m16&32		; 操作数为一个指向16b+32b数据的地址


• Segment Selector 段选择子：段寄存器中存放段选择子，通过段选择子在GDT中找到对应的段描述符，并按照段选择子中的请求特权级访问段。

  • 段选择子共16位：0-1位为RPL (Request Privilege Level 请求特权级)，表示使用段的当前特权级；第2位为TI (Table Indicator)，置1表示在LDT中，否则位于GDT；3-15位为索引下标
  • 注意：
    • 段选择子找到对应的段描述符后，基址不需要左移，直接和偏移相加即可。
    • 为了防止未初始化寄存器而导致的选择子错误，0号描述符不可用，试图访问将抛出异常。
  • LDT （Local Descriptor Table，局部描述符表），与全局描述符表类似，用于描述一个任务需要的段信息。LDT作为硬件原生支持多任务的结构，但未在操作系统中应用。
    • LDT表单独为一个系统段，type=0x0010，使用前需要在GDT中声明
    • 与GDT类似，使用LDTR寄存器存储表信息，通过lldt指令设置寄存器

打开A20线

  实模式下，我们只能使用20条地址线，当目标地址超过20位地址线能够寻址的1MB空间时，CPU会将超过空间的部分截断，这被称为回绕（wrap-around）。进入保护模式，对于x86架构，我们需要启用全部32条地址线，就要开启第21条地址线A20。

  开始，IBM公司使用键盘控制器上的一个空闲引脚来控制是否启用A20，称为A20 Gate。由于键盘控制器速度很慢，后面增加了一个单独的端口A20快速门（A20 fast gate），即I/O端口0x92。我们只要向它的第1位置1即可。

in al, 0x92
or al, 0b10
out 0x92, al

CR0寄存器PE位

  进入保护模式的最后一步，是打开CR0寄存器的PE位(Protection Enable, 保护使能)。

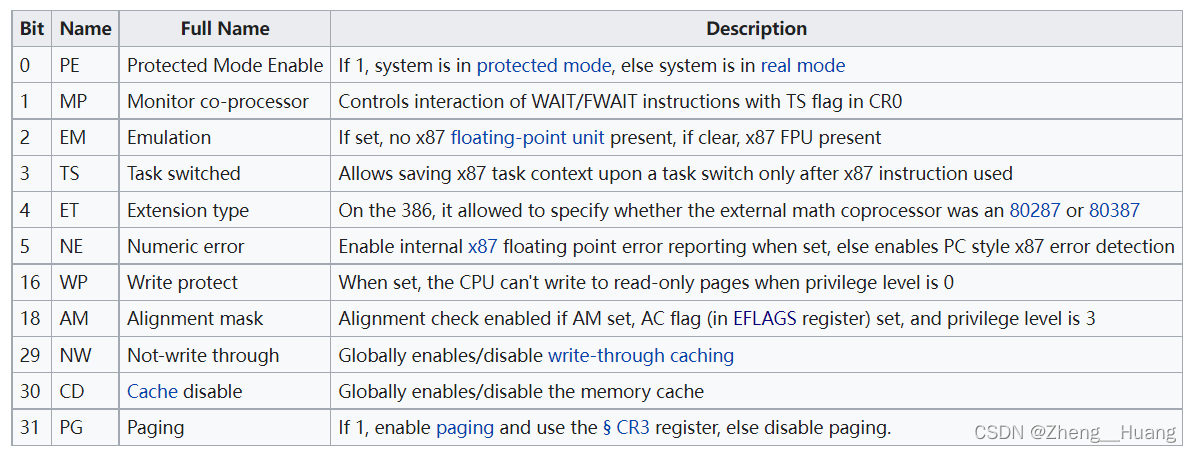

  CRx控制寄存器，是CPU各类状态和控制开关的位置。X86架构中共有8个(CR0~CR7)，其中最常用的是CR0，长度32b，除了保留位外，其余的名称和功能如下：

• 其中，第0位的PE位就是我们要操作的对象。置位进入保护模式。启动代码如下：

  mov eax, cr0
  or eax, 1
  mov cr0, eax


操作实现

代码

  实现进入保护模式的步骤较少，但构造GDT表部分需要许多属性，内容较长，我们需要在boot.inc文件中进行预定义：

# file:	./boot.inc
# Loader attr
LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x1

# GDT Attributes
DESC_G_4K	equ		0x80_0000			# Granularity h-23
DESC_D_32	equ		0x40_0000			# Default operand size h-22
DESC_L		equ		0
DESC_AVL	equ		0					# ignore this bit
DESC_LIMIT_CODE2	equ		0xF_0000	# 1111
DESC_LIMIT_DATA2	equ		0xF_0000	# 1111
DESC_LIMIT_VIDEO2	equ		0
DESC_P		equ		0x8000
DESC_DPL_0	equ		0
DESC_DPL_3	equ		0x6000
DESC_S		equ		0x1000
DESC_TYPE_CODE		equ		0x800		# X,c,r,a
DESC_TYPE_DATA		equ		0x200		# x,e,W,a

DESC_CODE_HIGH4		equ		DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + \
	DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 + DESC_S + DESC_TYPE_CODE
DESC_DATA_HIGH4		equ		DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + \
	DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + DESC_S + DESC_TYPE_DATA
DESC_VIDEO_HIGH4	equ		DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + \
	DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + DESC_S + DESC_TYPE_DATA

# Selectors
RPL0	equ		0
RPL3	equ		3
TI_GDT	equ		0
TI_LDT	equ		4

• 主要定义了GDT中一部分段描述符的高4字节内容，DESC为描述符的前缀，具体属性值请参考上文和注释。

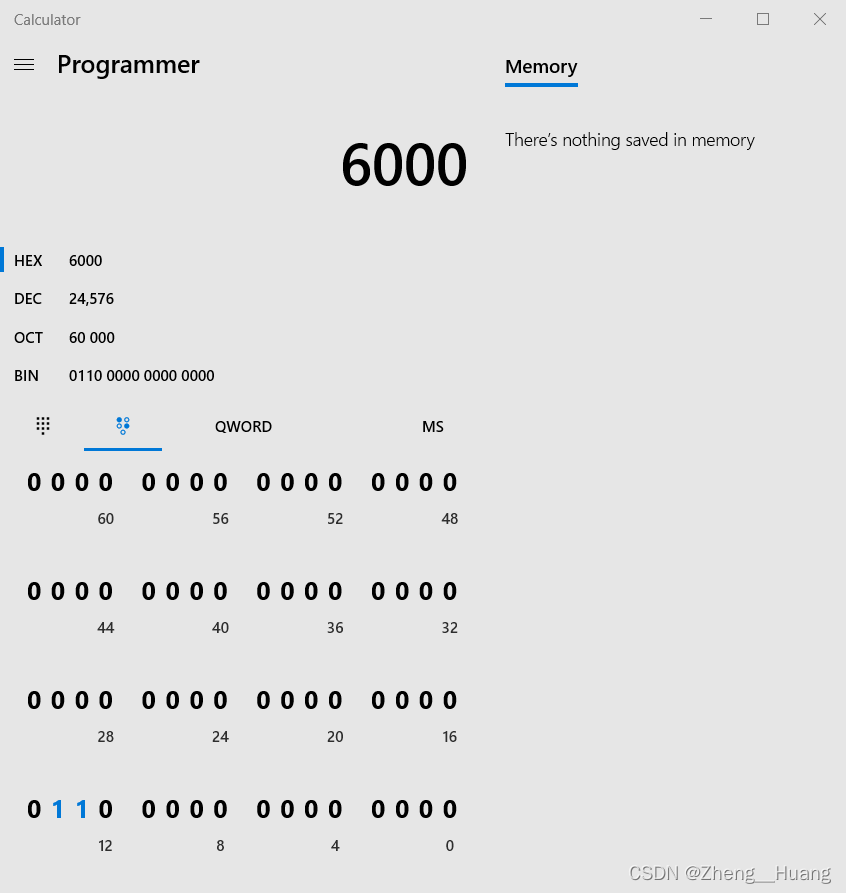

• 可以将对应值换为二进制，但是位数过多容易出错，可以使用计算器的bit toggling keypad方便转换成二进制对应位。


接下来在loader中编写进入保护模式的代码：

# file: ./loader.S
%include "boot.inc"
section loader vstart=LOADER_BASE_ADDR
	LOADDER_STACK_TOP equ LOADER_BASE_ADDR
	jmp loader_start

; GDT
GDT_BASE:			dd		0
					dd		0
CODE_DESC:			dd		0x0000ffff
					dd		DESC_CODE_HIGH4
DATA_STACK_DESC:	dd		0x0000ffff
					dd		DESC_DATA_HIGH4
VIDEO_DESC: 		dd		0x8000_0007		; limit = (0xbfff-0xb800)/4k = 0x7
					dd		DESC_VIDEO_HIGH4

GDT_SIZE	equ		$ - GDT_BASE
GDT_LIMIT	equ		GDT_SIZE - 1
dq	60	dup(0)		; reserve 60 descriptors

; Selectors
SELECTOR_CODE	equ		(0x0001<<3) + TI_GDT + RPL0
SELECTOR_DATA	equ		(0x0002<<3) + TI_GDT + RPL0
SELECTOR_VIDEO	equ		(0x0003<<3) + TI_GDT + RPL0

loader_start:
	; mov bx, 0x0100
	; mov si, message
	; mov cx, [len]
	; call my_print

	; entering protection mode

	; 1. open A20 fast gate
	in al, 0x92
	or al, 0b10
	out 0x92, al

	; 2. load gdt info
	lgdt [gdt_ptr]

	; 3. set cr0
	mov eax, cr0
	or eax, 1
	mov cr0, eax

	jmp dword SELECTOR_CODE:p_mode_start

	dd	16	dup(0)
[bits 32]
p_mode_start:
	mov bx, 0x0100
	mov si, message
	mov cx, [len]
	call my_print
	jmp $

my_print:					; vesion 3.0
; print string with gpu
; param: bx: (bh, bl)=(row, col) offset on the screen
; param si: string address
; param cx: length
	; mov cx, dx
	mov ax, 0xa0
	mul bh
	add al, bl
	mov bx, ax
  loc_0x37:
	mov al, byte [si]
	mov byte [gs:bx], al
	add bx, 1
	mov byte [gs:bx], 0x0a		; color
	add si, 1
	add bx, 1
	loop loc_0x37
	retn
; my_print endp

; data
	gdt_ptr		dw	GDT_LIMIT
				dd	GDT_BASE
	message db "Loader ready in protection mode."
	len dw $ - message

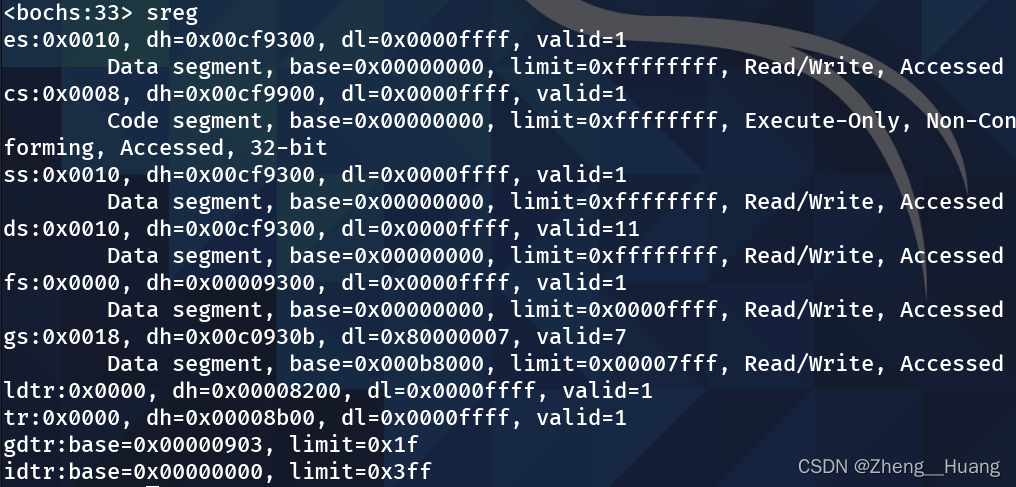

上述代码将段选择子加载进段寄存器后的效果：

GDT构建

我们在loader.S中构建了GDT表及三个段描述符，分别是代码段、数据段、以及显存段。

• 代码段：基址0x0；范围全部内存，界限偏移为0xfffff，需要通过两部分组合得到。目前所有的段都要被操作系统使用，DPL为0，即ring0；Type为可执行，不可读
• 数据段：其他类似代码段，Type为可读写，不可执行，无一致性
• 显存段（VIDEO）：范围为0xb8000~0xbffff，界限偏移(0xbffff-0xb8000+1)/4K - 1=0x7，其余与数据段相同

流水线

  与工厂中的情形相同，CPU内部也有类似的流水线来处理一系列命令。例如，执行一条指令的全过程为：取指令、译码、执行。对于不同的指令的不同步骤，CPU可以同时执行，例如，指令A的取指令和指令B的执行。流水线的层级称为深度，也称为级数。现代CPU通常有很高的级数，这可以提高指令的平均执行效率。

  X86架构采用CISC (Complex Instruction Set Computer)指令集，即复杂指令集。指令集中的命令功能强大但庞大而复杂，每个指令可能由多个粒度更小的微操作组成。与之相对的指令集为RISC（Reduced ~），即精简指令集，只具有最常用且最简单的指令，这些指令一般不能继续细分。微操作通常具有很好的乱序执行特性。

  另外，流水线还需要另一个关键部分，分支预测。 分支结构在程序中非常常见，而遇到分支结构则对流水线产生较大影响。 Intel的分支预测部件采用目标缓冲器，动态缓存与静态预测共用。

  当我们由实模式进入保护模式，代码段的指令位数发生了变化。但在进入保护模式时，流水线中已经有几条32位指令完成了译码，而这部分被译码成了16位的指令！这会引发错误的指令执行，并导致严重结果。所以，在进入保护模式时，我们需要进行清空流水线的操作：使用无条件跳转指令。这可以将流水线清空，并让CPU重新加载流水线。这也正是代码中我们所做的。

---

1. 引用自：《操作系统真象还原》 郑刚 人民邮电出版社 ↩︎ ↩︎
