MySQL Test Framework是一个以MySQL框架和内部引擎为测试对象的单元测试工具，能对MySQL实施SQL级别的功能测试。本文简要分析Test Framework框架主要的内部组件交互过程，方便开发者了解其运行机制，从而高质量的撰写测试用例，查找bug。

1 简介

Test Framework是MySQL自带的支撑MySQL框架和内部引擎的自动测试框架，提供验证MySQL服务器及其客户端程序是否正常运行的方法。
Test Framework既能测试SQL语句，也能根据实际需要测试不同启动参数配置的MySQL服务器和客户端从而验证指定的功能逻辑。经过MySQL团队的持续维护， Test Framework目前包含大约5000个左右的测试用例，且在继续增加。
Test Framework自动测试框架主要使用Perl脚本语言编写。Perl脚本负责自动加载所需的测试用例文件、mysqld的初始化和启停、mysqltest的执行、创删文件夹、保存日志输出信息等工作（见图1）。

图1 Test Framework内部组件交互时序图

2 Test Framework架构分析

Test Framework需要初始化参数、收集测试用例、初始化服务器、运行工作子进程、结果信息的输出保存等步骤。接下来重点分析：

1）、初始化服务器（initialize_servers()）

在设置读取到的命令行的选项参数（command_line_setup()）以及收集完本次所需的测试用例文件（collect_test_cases()）后，需要初始化mysqld服务器。
首先创建var目录，var目录保存MySQL数据文件、日志信息、临时文件，运行期间产生的临时文件会在成功执行后删除。
之后运行mysql_install_db()进行服务器的初始化。通过fork创建出一个子进程，在子进程中通过调用exec执行mysqld进行初始化，将参数args和必要的SQL语句导入，初始化后mysqld退出，主进程对子进程回收（见图2）。mtr数据库保存了测试用例可能用到的存储进程、临时表、变量等，可以在测试用例文件中直接调用。

图2 Test Framework初始化服务器阶段逻辑图
初始化的数据，在每次服务器需要启动使用时拷贝，每个服务器生成自己的UUID。

2）、运行工作子进程（run_worker()）

主进程在初始化套接字后，根据并行数parallel（默认为1）启动一个或多个子进程用于执行测试用例。在子进程run_worker()中循环监听主进程发送的消息，如果接收到‘TESTCASE’类型消息，则执行测试用例run_testcase()。
启动mysqltest通过fork形成子进程，在子进程中调用exec执行mysqltest。
虽然本意是测试自写的测试用例文件，但是Test Framework做了很多额外的工作，这些工作并不多余。在执行真正的测试用例文件之前，Test Framework会进行第一次check_testcase()，mode=”before”，并在结束后再执行一次check_testcase()，mode=”after”，每次执行都是调用mysqltest执行一遍check_testcase.test测试用例文件，并将结果保存。执行两次的目的是，检查对比前后执行的结果，防止执行真正的测试用例改变服务器中的数据，保证前后数据的一致性。
check_warnings()检查服务器的输出日志是否存在可疑的日志消息。Test Framework明确100多种通用的需要抑制的警告或者错误信息，其他的输出信息会被当做可疑日志信息，保存在后缀为.warnings的文件中。

图3 Test Framework执行工作子进程阶段逻辑图

3）、主进程接收子进程的执行结果（run_test_server()）

父子进程的通信方式采用C\S架构，主进程为Server，子进程为Client，主进程有测试任务，将测试参数发送给子进程，子进程执行完后将结果告诉主进程，父子进程以问答的形式进行通信，直至测试结束。

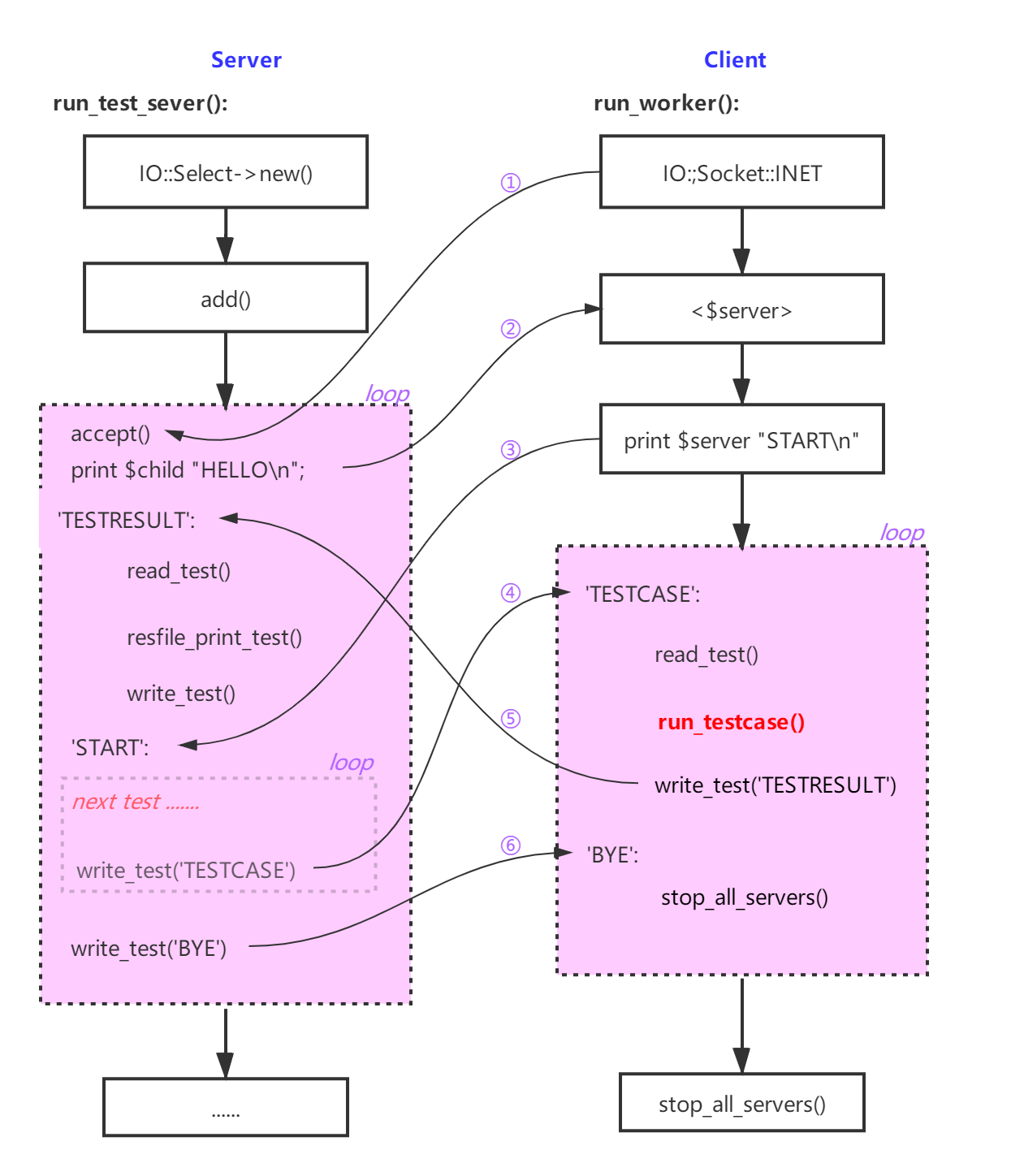

如图4所示，首先主进程会阻塞等待，在子进程初始化套接字后，主进程accept子进程链接请求（序号①）；然后主进程向子进程发送HELLO字符串，用于回答子进程的链接请求（②）；子进程在接收到HELLO字符串后，向主进程发送START字符串，表示子进程已就绪，开始执行测试用例（③）；主进程接收START字符串，将收集的本次测试用例文件参数，发送给子进程（④）；子进程读取到主进程发送的测试用例参数请求后，执行run_testcase()，依次调用mysqltest执行check_testcase()、start_mysqltest、check_warnings()和check_testcase()测试用例，如果执行成功，则将结果发送给主进程（⑤）；主进程接收子进程的结果信息后，输出并保存，如果还有其他的测试用例文件参数，则继续执行④，然后执行⑤，循环往复，直到执行完最后一个测试用例，则主进程向子进程发送BYE字符串，表示执行结束退出（⑥）；子进程接收到BYE字符串，则整个子进程退出，然后主进程清理回收，输出并保存本次测试的各种统计信息，至此完成一次完整的Test Framework测试。

图4 Test Framework父子进程通信逻辑图
Test Framework提供运行单元测试和创建新单元测试的功能方法。通过执行测试用例文件，比对实际测试结果与预期结果文件，根据对比结果是否一致判定是否测试通过。运行的测试结果信息展示各阶段运行的信息、测试结果信息以及统计信息（结果信息见图5、图6）。

图5 Test Framework测试通过结果图

图6 Test Framework测试失败结果图

3 小结

代码的正确性是软件优秀的基础。Test Framework能对MySQL实施SQL级别的功能测试，实现测试自动化，帮助开发者定位错误，查找bug，从而有针对性的实施修复。
