接口与驱动--自用

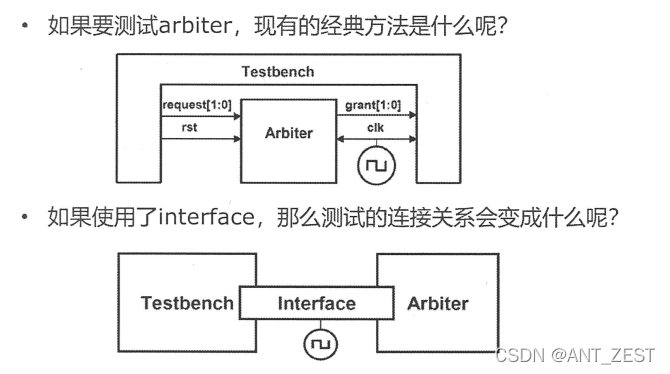

接口

• interface 可以使用 initial 与 always 也可定义 function 与 task
• 可以在 硬件环境 与 软件环境 传递

interface arb_if(input bit clk); //接口
 logic [1 : 0]grant, request;
 logic rst;
endinterface

module arb(arb_if arbif);
 ---
 always @(posedge arbif.clk or posedge arbif.rst) begin
  if(arbif.rst)
   arbif.grant <= 2'b00;
  else
   arbif.grant <= next_grant;
   ...
  end
endmodule

module test(arb_if arbif); //测试模块
...
 initial begin
  @(posedge arbif.clk) arbif.request <= 2'b01;
  $display ("@%0t: Drove req = 01", $time);
  repeat(2) @(posedge arbif.clk);
  if(arbif.grant != 2'b01) $display("@%0t: a1: grant != 2'b01", $time);
  $finish;
 end
 endmodule:test

module top; //顶层模块
 bit clk;
 always #5 clk = ~clk;
 arb_if arbif(clk); //通过接口传递
 arb a1(arbif);
 test t1(arbif);
endmodule: top

通过传递变量名完成变量传递

---

modport信号分组

interface arb_if(input bit clk);
 logic [1 : 0]grant, request;
 logic rst;
 modport TEST(output request, rst, input grant, clk);
 modport DUT(input request, rst, clk, output grant);
 modport MONITOR(input request, grant, rst, clk);
endinterface

可以通过 modport 来进一步限定信号传输的方向

---

如何避免采样的竞争问题？

• 在驱动时，添加相应的人为延迟
• 在采样事件前的某段时刻中进行采用
