先简述代码设计思路流程，完整代码贴在最后。

1.首先要知道弧线就是圆的一部分，所以需要通过三个点找到对应的圆方程：

这一步就需要依靠数学公式计算。

2.找到圆方程之后，如何确定所需要的弧线是哪一段？

根据中间点和开始结束两点组成的直线进行位置判断，绘制出所需的弧线段。

3.辅助功能：鼠标点击绘图。

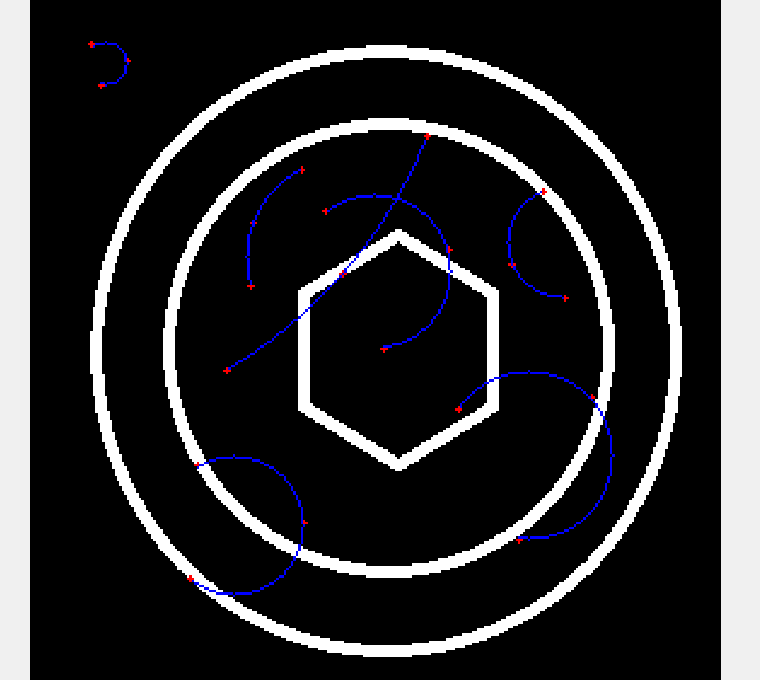

效果图：

代码如下：注释还没写，不懂得可以评论区问。

import cv2
import numpy as np

arc = cv2.imread('roi.png')
xy_arc = []
xx = []
yy = []
xy = []


def darc(event, x, y, flag, param):
    global xy_arc
    global xy
    global xx
    global yy
    if event == cv2.EVENT_LBUTTONUP:
        xy_arc.append((x, y))
        cv2.circle(arc, (x, y), 1, (0, 0, 255), -1)
        if len(xy_arc) == 3:
            a = xy_arc[0][0] - xy_arc[1][0]
            b = xy_arc[0][1] - xy_arc[1][1]
            c = xy_arc[0][0] - xy_arc[2][0]
            d = xy_arc[0][1] - xy_arc[2][1]
            a1 = ((xy_arc[
