环路接口实验

已于 2022-07-07 20:57:04 修改
阅读量324 收藏
点赞数
文章标签： 网络
于 2022-07-07 20:50:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Z_41527/article/details/125666896
版权
本文详细指导如何在R1-R7路由器上部署RIPv2和RIPV1，实现合理的地址规划、环回接口设置、路由减少与安全性提升。重点演示R6-R7不学习R1环回路由及Ritelnet跨路由器连接。确保全网可达的同时，探讨网络设计与路由策略优化技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

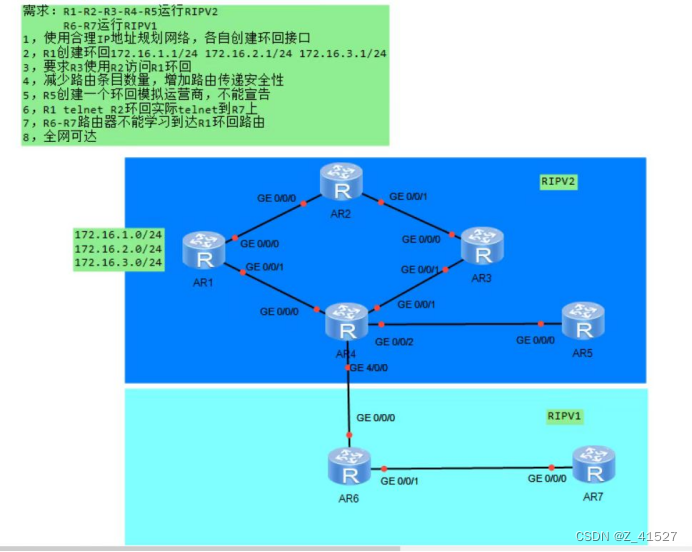

实验要求：
在这里插入图片描述
需求: R1-R2-R3-R4-R5运行RIPv2，R6-R7运行RIPV1
1，使用合理年地址规划网络,各自创建环回接口
2，R1创建环回172.16.1.1/24 172.16.2.1/24 172.16.3.1/24
3，要求使用Rz访问R1环回
4，减少路由条自数量,增加路由传递安全性
5,R5创建一个环回模拟运营商,不能宣告
6, Ri telnetR2环回文际telnet到R7上
7,R6-R7路由器不能学习到达R环回路由
8，全网可达

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
