数据库设计（E-R图转化为关系模型）

例1

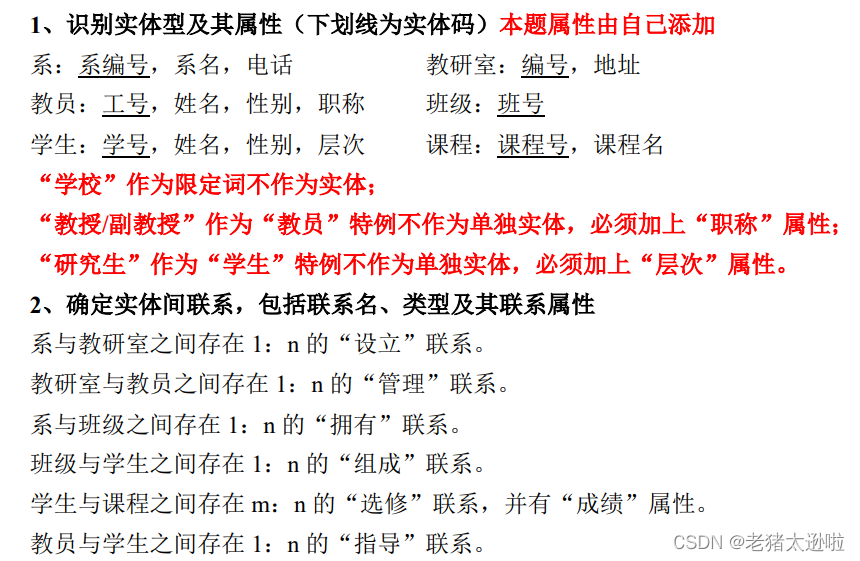

（ 限定名词不能作为实体，判断各实体之间的是1对1,1对n，n对m的关系）

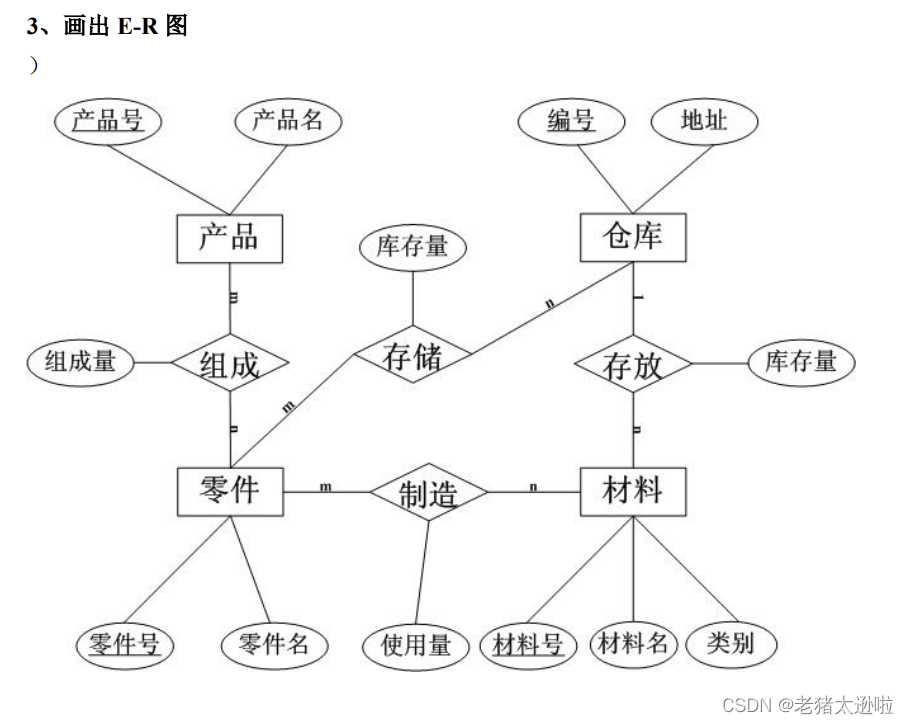

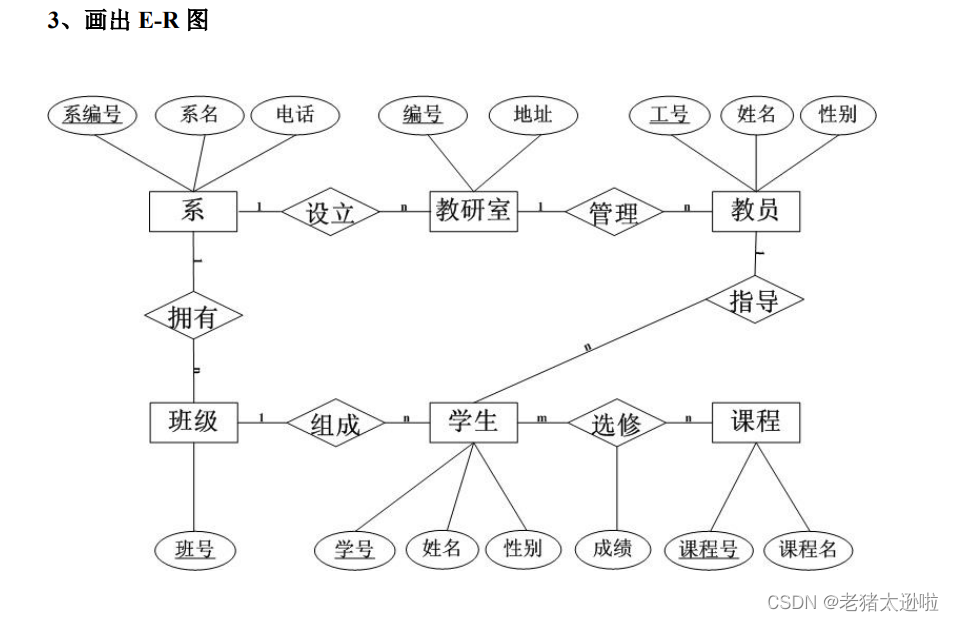

实体使用矩形框，属性使用椭圆形，实体与实体之间的动作或关系使用菱形表示

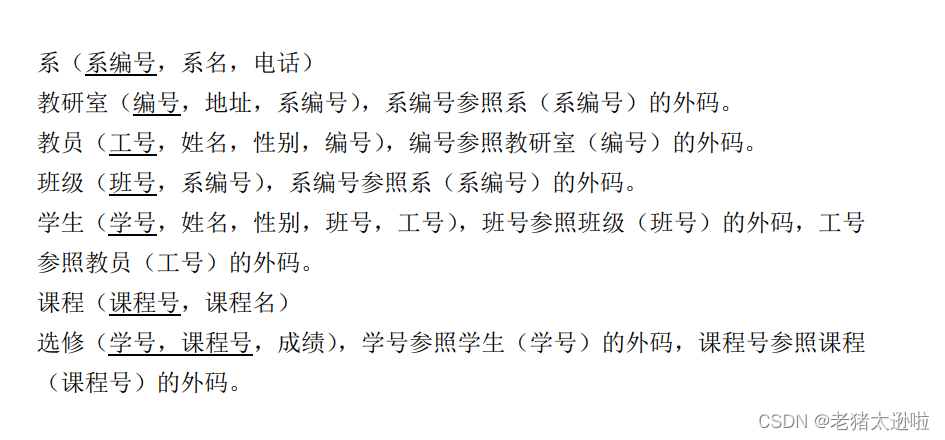

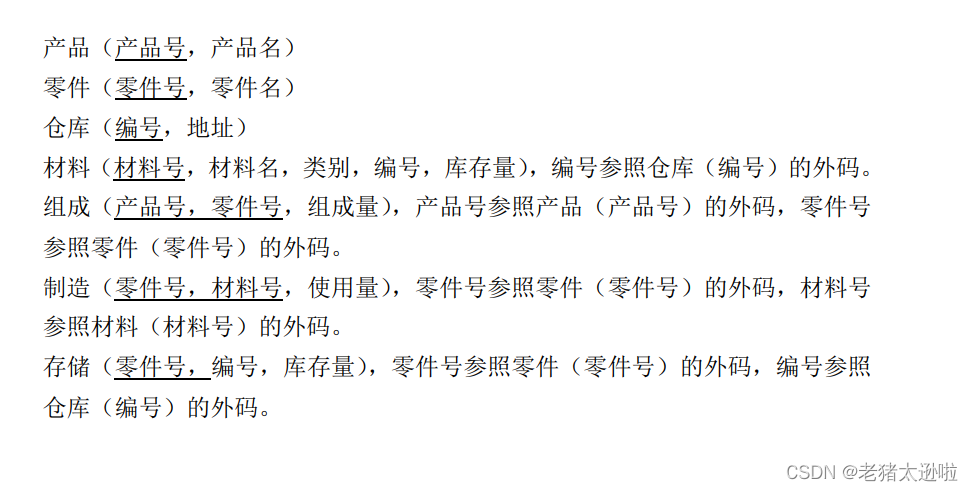

 转化为关系模型

 转换规则：1.将实体名写出来

                   2.在实体名之后加括号将属性名写在括号里

                   3.尤其将主键id标明并使用下划线方式区分出来

                   4.如果是1对n的关系，在n表中将1的主键作为自己的外键

                   5.如果是n对m的关系，单独将菱形操作写出来，将n与m的主键当做自身的外键

                   6.1的那一类实体，仅将自己的属性写出来即可
