1、分析一个奇怪的程序（课本实验8）

题目：分析下面的程序，在运行前思考:这个程序可以正确返回吗?

运行后再思考:为什么是这种结果?

通过这个程序加深对相关内容的理解。

assume cs:code

code segment

mov ax,4c00H

int 21H

start:

mov ax,0

nop

mov di,offset s

mov si,offset s2

mov ax,cs:[si]

mov cs:[di],ax

s0:jmp short s

s1:

mov ax,0

int 21H

mov ax,0

s2:

jmp short s1

nop

code ends

end start

解：先遵循正规的套路，先从start开始：

由start一直往下：

直到：

mov di, offset s

mov si, offset s2

mov ax, cs:[si]

mov cs:[di], ax

这个的意思是将s2处的第一个字节开始的代码（直接理解为那一行的代码）移动到s处。

cs:[di]就得到了ax的信息，就是说标号s处将得到ax的信息。

下面就执行到：s0: jmp short s

这时候，s处得到的值已经不再是以前的值了。

同时，也不再是跳回到s1处的意思了。

jmp short si ; 这句 jmp short s1 , 根据我们之前的分析 , 指令是用相对偏移来表示的

; 因此执行的操作并不是真的跳转到 s1 这个标号 , 而是跳转编译时确定的该指令到 s1 标号的偏移

; 所以我们要分析接下来程序的流程的话 , 就必须先编译程序 , 然后要知道到底偏移是多少

; 然后再根据这个偏移确定程序下一步应该执行哪里的指令

课本之前说过，jmp指令对应的机器码前两位表示的是向前还是向后，后两句代表的是位移(位移=标号处的偏移地址-jmp后第一个字节的偏移地址)，所以ax得到的不是jmp short s1这句代码，而是得到的一个四位(两个字节)的数据，表示的意义是 “向前"的”[s1]-[s2]"

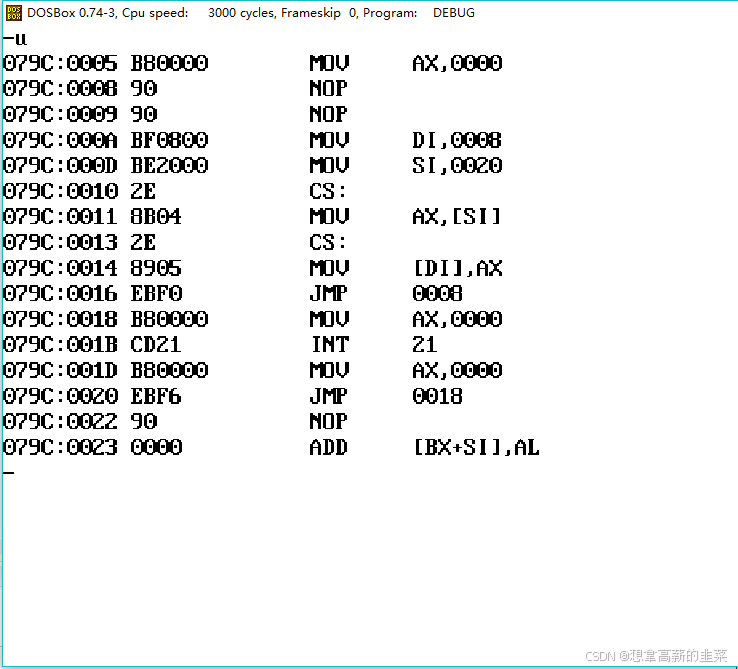

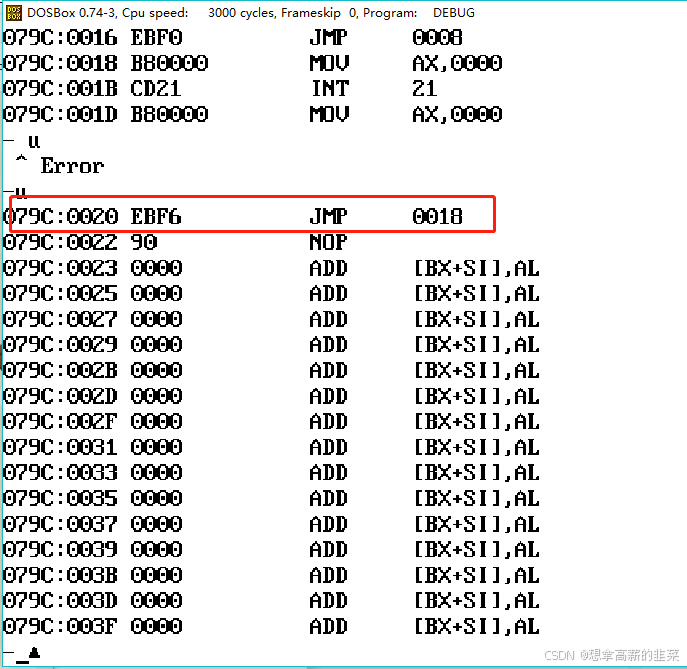

查看机器码，

也可看出：

偏移是 : EB F6

其中 EB 表示的是跳转 , F6 表示偏移

F6 怎么理解呢 ?

1111 0110 (使用补码来表示)

补码转换成原码 , 符号位不变 , 其他位取反 , 然后加 1

1000 1001

1000 1010 ; 也就是 -10

也就是上面我们分析的让 (ip) = (ip) - 0x0A

然后 , 这句指令被复制到 s 标号的开头处

由于 nop 只占一个字节 , 因此两个 nop 被完全替代

然后程序执行到 s0 , 又跳转到 s 开始的地方

这个时候就要执行 : (这个时候 ip = 8)

EB F6

首先读取这条指令到指令缓存器里

接下来 , (ip) = (ip) + len(EB F6) = (ip) + 8 = 10

然后执行这条指令 , 即为 (ip) = (ip) - 10 = 0

这样 ip 就回到了 code segment 的起始处

这样继续执行

mov ax, 4C00H

int 21H

就实现了程序的正常返回

根据材料编程（课本实验9）

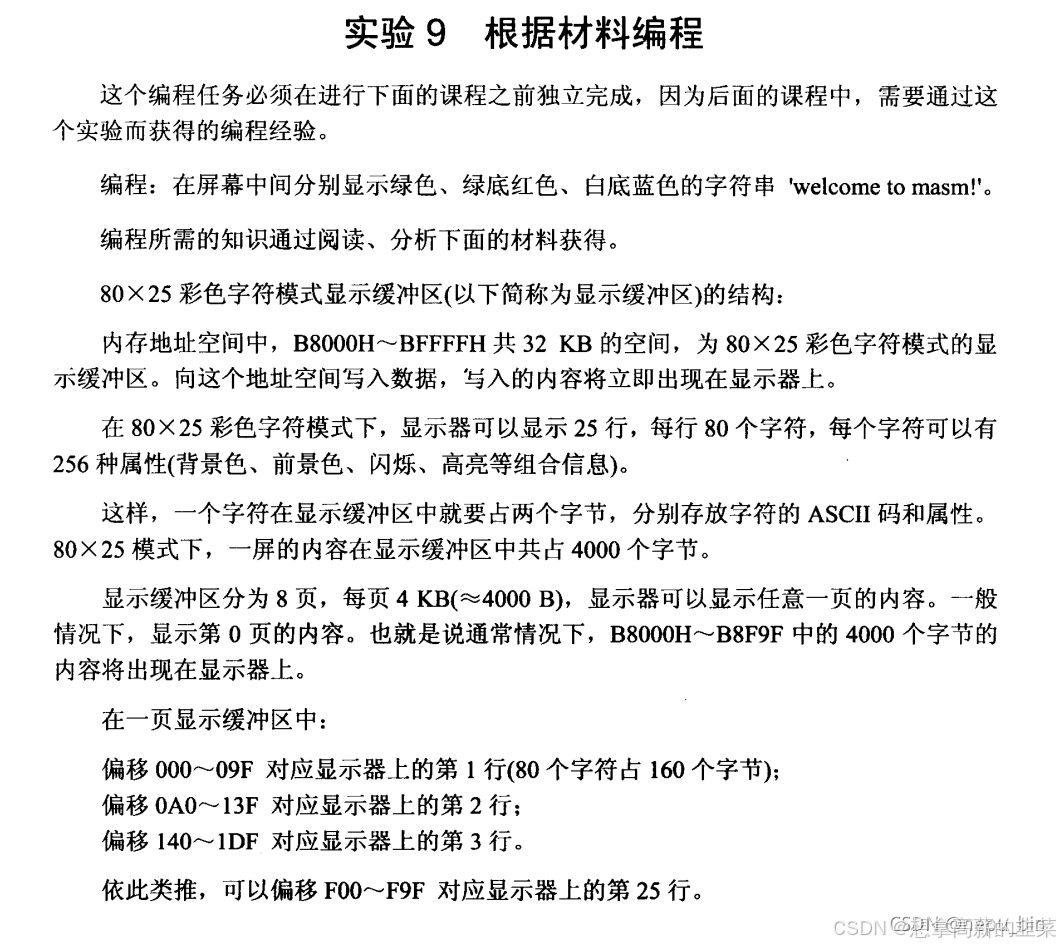

题目：

解答：

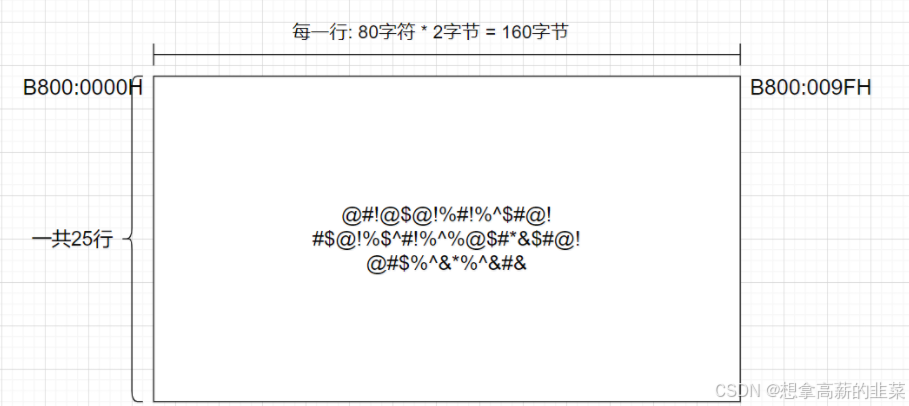

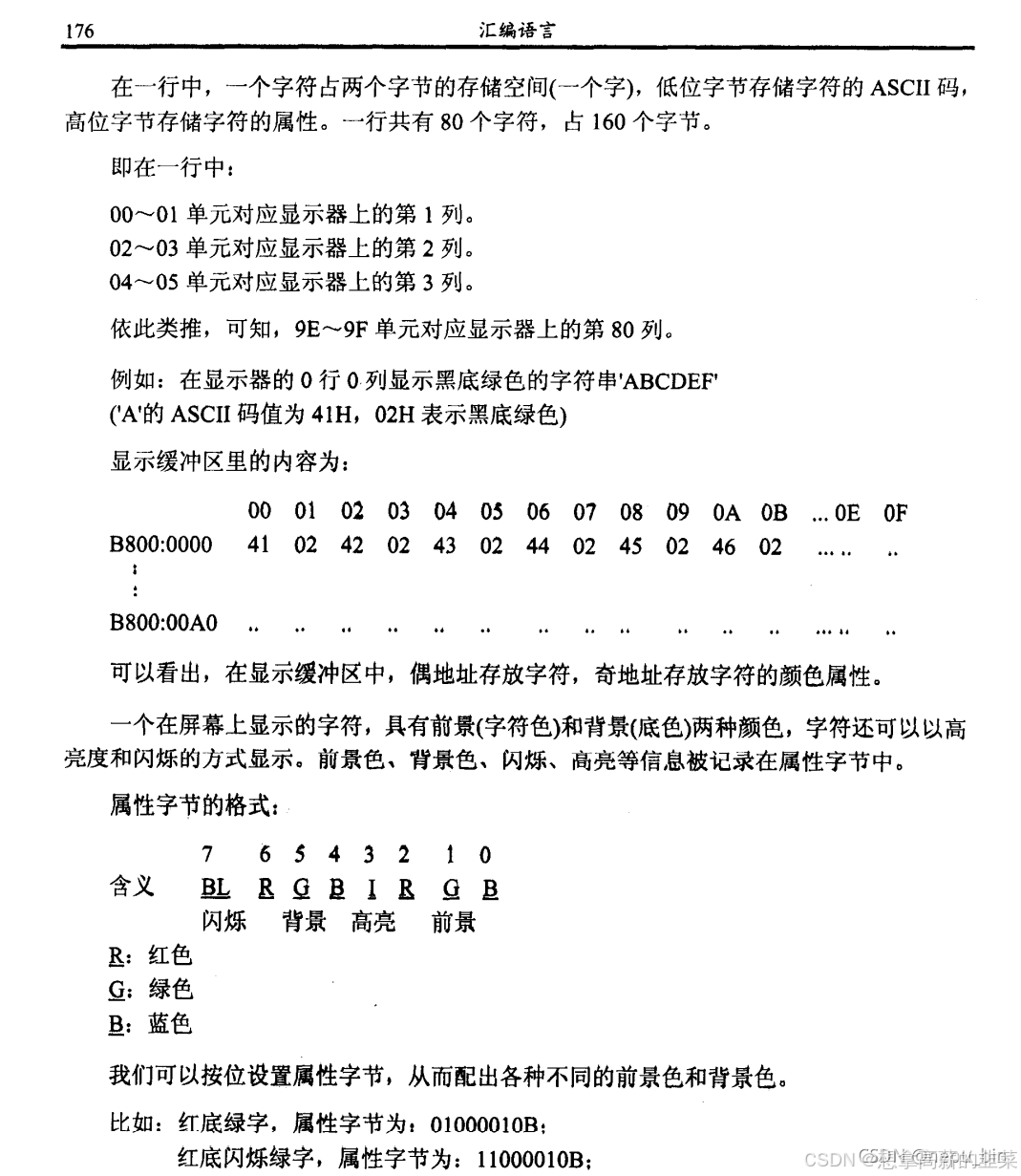

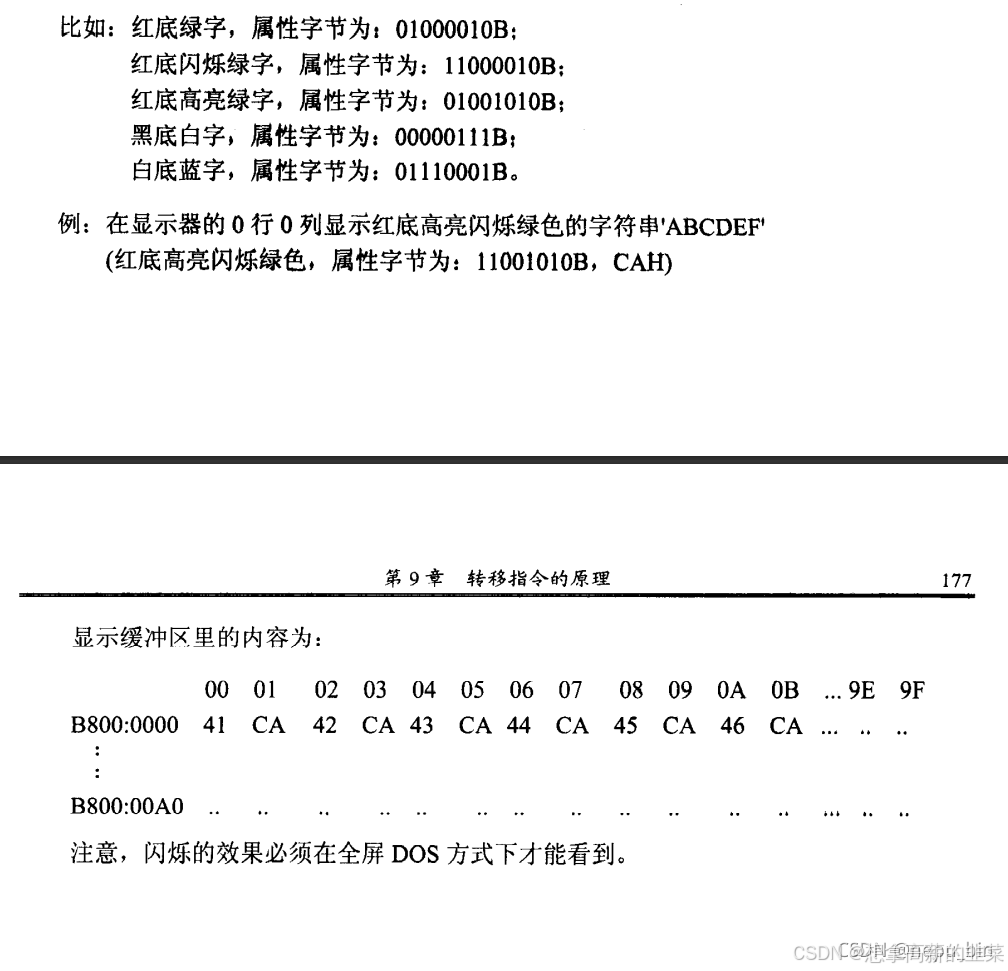

首先书中介绍了 80 x 25 彩色字符模式的显示缓冲区。

题目的要求是在第据此，若想大致的将字符显示在显存中间，需要稍微进行计算:

行：一共25行，25 / 2 = 12行（向下取整）

列：要显示的字符串 ‘welcome to masm!’ 一共16字节，每一行可以显示160字节，所以第一个元素 w 的位置: 第(160 - 16) / 2 = 72字节。

可以计算得到首个字符在显示区中的偏移:

第 12 * 160 + 72 = 1992 = 07C8H 字节处。

下面为源代码：

assume cs:code, ds:data

data segment

db 'welcome to masm!'

;将待打印的字符串放到数据段,为后续拷贝到显存处做准备

data ends

code segment

start: mov ax, data

mov ds, ax ;ds字符串区

mov ax, 0b800h ;显存地址

mov es, ax ;显存段基址

;在汇编中表示地址不可以以字母起始，所以需要添上一个0 -> 0B800H。

mov cx, 16 ;16个字母，拷贝十六次

mov si, 0 ;显存偏移

mov di, 12 * 160 + 80;显存首字符放置处

s: mov al, ds:[si]

mov ah, 01110001B ;白底蓝字

mov es:[di], ax

inc si

add di, 2

loop s

mov cx, 16 ;循环拷贝16次

mov si, 0 ;字符串区偏移

mov di, 13 * 160 + 80 ;找到中间位置

s0: mov al, ds:[si]

mov ah, 11000010B ;设置字体属性: 白底蓝字

mov es:[di], ax ;写入到显存

inc si ;字符串向后偏移1

add di, 2 ;显存写入位置向后偏移两个字节

loop s0

mov cx, 16 ;后面开始循环

mov si, 0

mov di, 14 * 160 + 80

s1: mov al, ds:[si]

mov ah, 00000111B

mov es:[di], ax

inc si

add di, 2

loop s1

mov ax, 4c00h

int 21h

code ends

end start

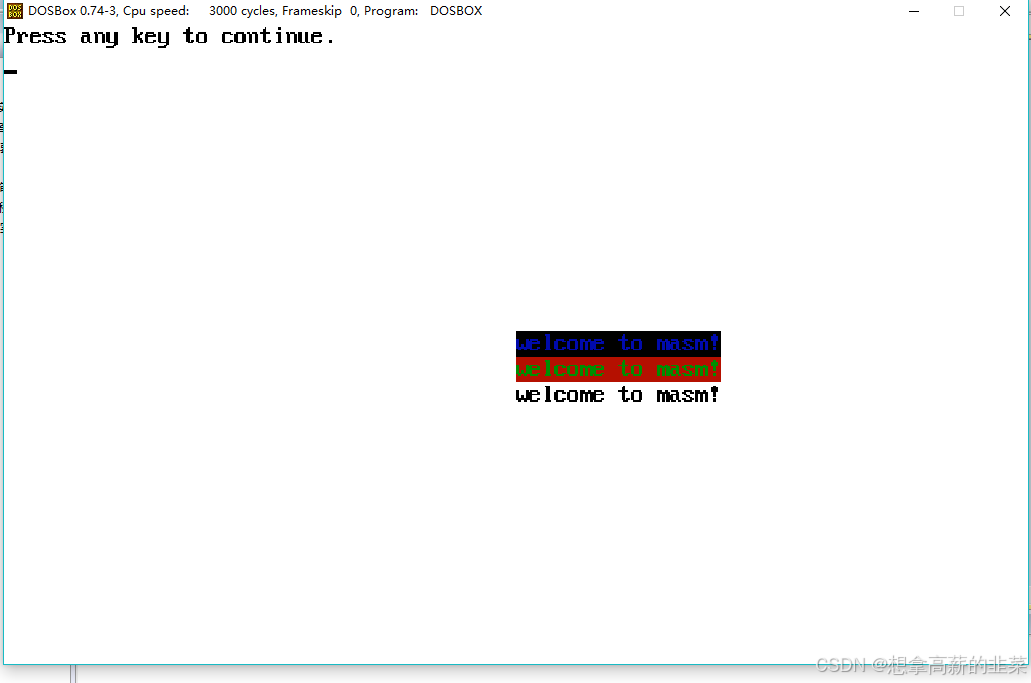

运行效果：

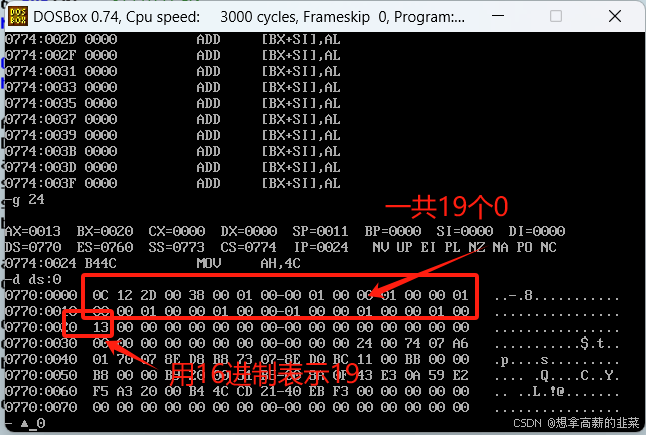

3、有个sc1的字节数组，长度为32，请统计其中0的个数，并将统计结果存入zero中。

sc1 db 12,18,45,0,56， ……

Zero db ？

解：DATAS SEGMENT

sc1 db 12,18,45,0,56,9 dup(0,1,0) ;统计19个0

Zero db 0

DATAS ENDS

STACKS SEGMENT

db 16 dup(0) ;空出栈段

STACKS ENDS

CODES SEGMENT

ASSUME CS:CODES,DS:DATAS,SS:STACKS

START:

MOV AX,DATAS

MOV DS,AX

mov ax,stacks

mov ss,ax

mov sp,17 ;设置栈段和数据段

mov bx,0

mov ax,0 ;用ax来计数

mov cx,32 ;数组长度32字节

s:push cx

mov ch,0 ;cx高位置0

mov cl,[bx]

inc bx

jcxz s1 ;找到字节为0就跳转s1,否则弹出循环次数并减一

s2:pop cx

loop s

mov word ptr [Zero],ax

MOV AH,4CH

INT 21H

s1:inc ax ;找到0要计数加1，跳转s2

jmp s2

CODES ENDS

END START
