OpenStack项目、架构

目录

一、了解OpenStack项目

二、理解OpenStack架构

---

一、了解OpenStack项目

1.1 什么是OpenStack？

        •OpenStack是一系列开源软件项目的组合。

        •OpenStack是目前非常流行的开源云操作系统

        •OpenStack是基础设施资源的系统管理平台。

        •OpenStack对数据中心的计算、存储和网络资源进行统一管理。

        •OpenStack作为虚拟机、裸金属服务器和容器等的云基础架构和基础设施平台。

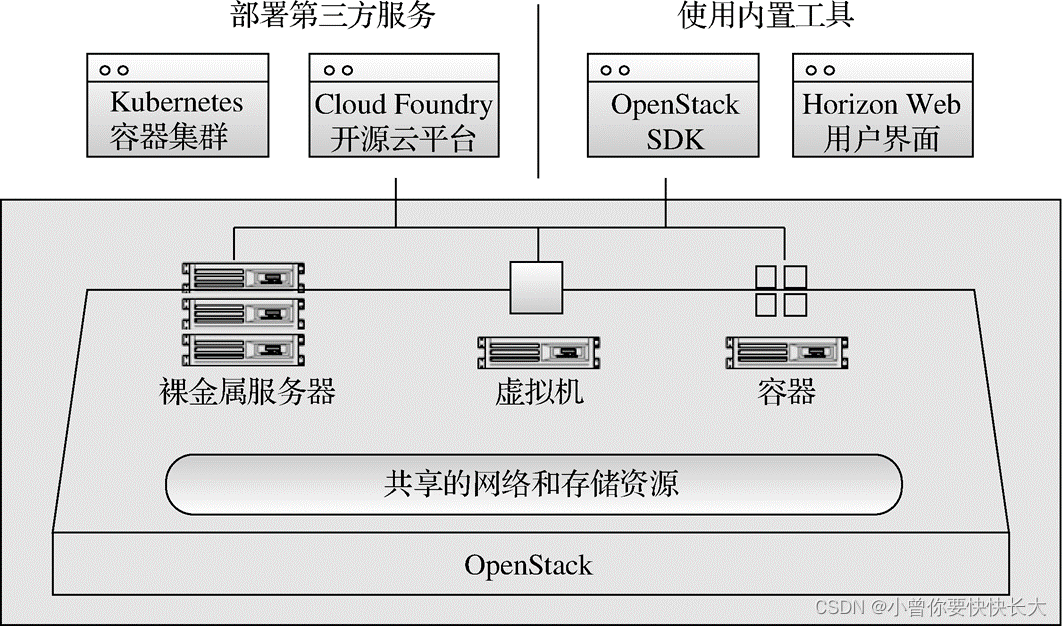

1.2 OpenStack示意图

1.3 OpenStack项目及其组成

 1.4 核心项目

        •仪表板（Dashboard）——Horizon

        •计算服务（Compute Service）——Nova

        •网络（Networking）——Neutron

        •对象存储（Object Storage）——Swift

        •块存储（Block Storage）——Cinder

        •身份服务（Identity Service）——Keystone

        •镜像（Image Service）——Glance

二、理解OpenStack架构

OpenStack 云平台服务的提供主要是依靠 Nova、Glance、Cinder 和 Neutron 四个核心模块完成的， 四个辅助模块Horizen 、Ceilometer 、Keystone、Swift 提供的访问、监控、权限和对象存储功能。

服务进程之间的通讯通过消息队列来实现（目前rabbitmq是默认的实现技术，兼容多个OpenStack的版本）

2.1 OpenStack的概念架构图

全局组件：keystone提供身份验证，ceilometer提供全局计量服务，horizon提供一个web管理界面，与openstack底层交互

核心组件：都是为虚拟机提供服务，需要neutron网络支持，glance镜像支持，swift&cinder存储支持,nova统一申请调用，最后提供给虚拟机做统一支持

外部组件：sahara&heat大数据用的，分别是数据编排和数据分析；ironic裸金属服务，trove数据库管理服务包含了sql数据库和nosql数据库

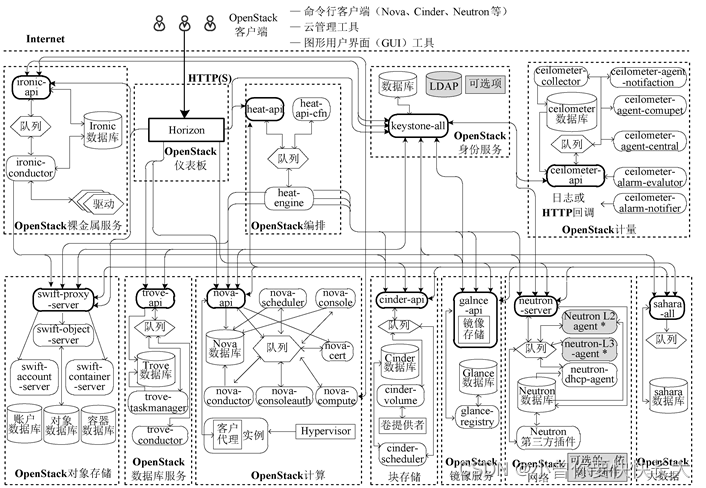

2.2  OpenStack逻辑架构图

OpenStack包括若干个称为OpenStack服务的独立组件。所有服务均可通过一个服务的独立组件。所有服务均可通过一个公共身份服务进行身份验证。除了那些需要管理权限的命令，每个服务之间均可通要管理权限的命令，每个服务之间均可通过公共API进行交互。

每个OpenStack服务又由若干组件组成。包含多个进程。所有服务至少有一个API进程，用于侦听API请求，对这些请求进行预处理，并将它们传送到该服务的其他组件。除了认证服务，实际工作都是由具体的进程完成的。

至于一个服务进程之间的通信，则通过AMQP。

消息代理，服务的状态存储在数据库中。

2.3 Openstack组件之间的通信机制

基于AMQP——每个项目内部各个组件之间的通信。

基于SQL——各个项目内部的通信。

基于HTTP——通过各项目的API建立的通信。

通过Native API实现通信——OpenStack各组件和第三方软硬件之间的通信。

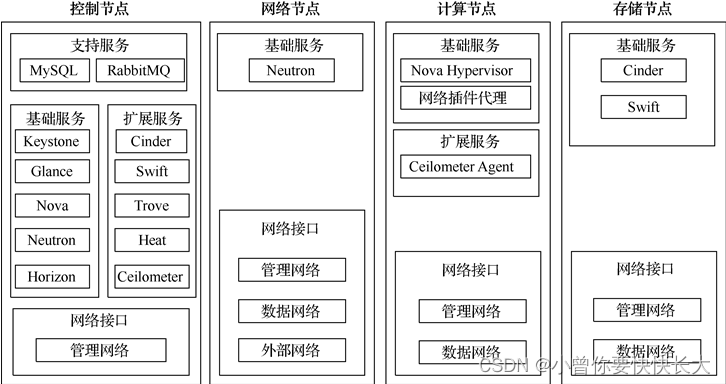

 2.4 Openstack物理部署架构

openstack是分布式系统，必须从逻辑架构映射到具体的物理架构。将各个项目和组件以一定的方式安装到实际的服务器（节点）上，部署到实际的存储设备上，并通过网络将它们连接起来，就形成了openstack的物理部署架构。

openstack的部署方式：

单节点部署：所有的服务和组件都放在一个物理节点上，通常用于开发、学习、测试、验证。

多节点部署；所有的服务和组件分别再不同的物理节点上

下面对多节点部署作介绍

控制节点：管理openstack架构，又称为管理架构

网络节点：负责各节点之间的通信和交互

计算节点：承载实例负责具体需求的处理，主要负责虚拟机实例运行，为用户创建并运行虚拟机实例，并为虚拟机实例分配网络

存储节点：提供存储服务

网络节点（Neutron）的网络类型

        提供者网络（Provider networks）

        自服务网络（Self-service networks）
