1. 背景

当HDFS节点因为不可抗力因素（比如机房火灾、断电）或者设备故障（软、硬件破坏）导致应用在短时间内无法恢复时，HDFS容灾服务支持业务的跨可用区（Availability Zone）的容灾能力，对整体的应用做容灾备份来应对单地区的故障，满足业务的RTO（Recovery Point Objective）、RPO（Recovery Time Objective）核心指标。

HDFS 多机房的问题归根结底就是专线流量的问题，因为数据的读写流量是远远大于机房之间的专线带宽的，稍有不慎就会导致专线打满，影响其他跨专线业务。

从设计上，我们需要尽最大可能避免用户读写 HDFS 跨专线，以保证专线带宽的使用在一个合理的范围内。

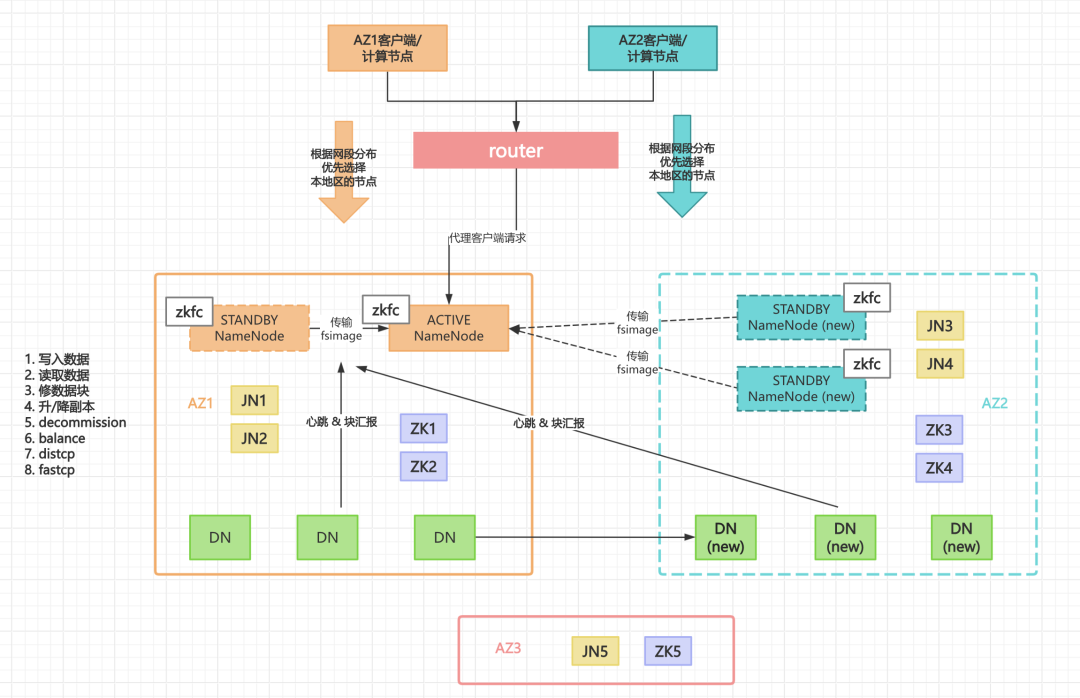

2. 整体架构

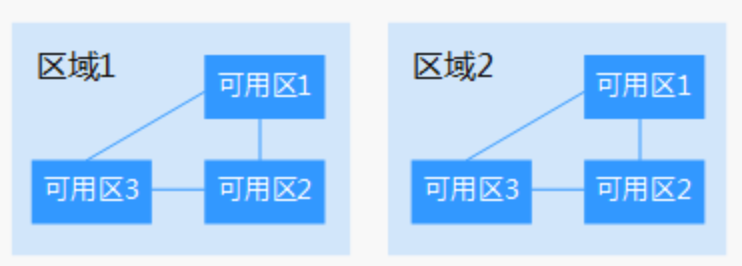

地域/区域（Region）： 主要是物理上的地域比如市、县。一个 Region 会有多个机房。跨 Region 的专线成本和延时都会比较高。

可用区（Avaliable Zone，简称 AZ）： 指由多个 Zone 组成的可用区。AZ 和 AZ 之间通过专线连接，AZ 之间的距离一般不会太远（<100公里）。通常我们说的跨机房流量，指的就是 AZ 之间的专线流量。

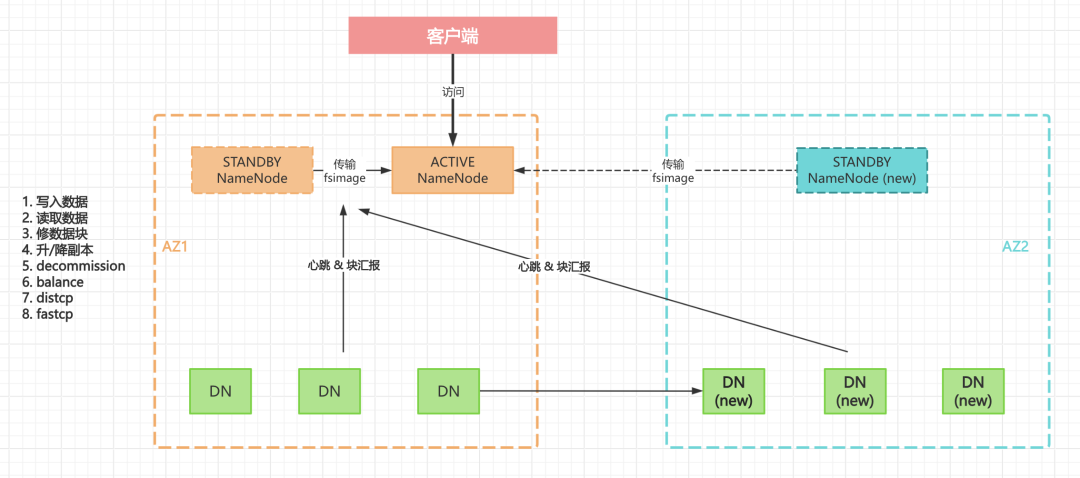

HDFS可用区域：多机房/AZ的 DataNode 直接跨机房组成一个集群，向相同的 NameNode （一般部署在主要机房/AZ）汇报，DN间存在跨机房专线流量的限制。

跨机房流量来源：

读取：AZ1客户端想要读取AZ2的数据
写入：副本所在的目标DN节点不在同一AZ，客户端与目标dn不在同一AZ
副本转移：balance/decommission/修块/升降副本数，将数据跨AZ转移
计算shuffle：计算节点不在同一AZ时，shuffle等操作会产生跨机房流量

azPolicy文件示例：

[
  {
    "path": "/home/multiAZ-test/",
    "defaultFS": "hdfs://default",
    "mainAZ": "/sh/shbt",
    "nativeWrite": false,
    "azPolicy": "/sh/shbt,/sh/shbt,/sh/shyc"
  }
]

3. 跨机房流量缓解方案

读取

配置多AZ策略，使得数据分布在多个AZ
用不同AZ的客户端读取过程中（直连/router），按照拓扑结构将节点由近到远排序，优先选择就近（本AZ）的数据节点

写入

调度任务产生的临时数据，不参与后续的计算：
1. 引入nativeWrite概念，当nativeWrite为true的时候，对应的目录只写本AZ
业务写入/任务生成的数据：
1. 未配置多AZ策略的目录，会优先写到客户端同一AZ的数据节点上
2. 同一区域，不同AZ：配置多AZ策略的目录，若有本AZ的副本，优先写；其他副本陆续跨AZ写入（shbt客户端先写两副本在本机房，再跨一次AZ专线写一副本到shyc机房）
3. 不同区域：优先将所有副本写至与客户端同一AZ的数据节点中，后续通过azmover限流进行副本的移动（shbt客户端先写三副本在本机房，后续通过azmover挪动一副本至lycc机房）

副本转移

balance/decommission是优先在同一AZ/机房的数据节点之间进行数据块的移动
升副本
1. 先在已有副本的可用区，进行同机房内的复制
2. azmover运行后，按照设定好azpolicy挪动数据块的位置（注意azpolicy的数量和副本数不同的情况），流量可控
降副本
1. 优先降副本数较多的可用区的副本，在副本数足够的情况下，优先保证每个AZ都至少存在1副本
2. azmover运行后，按照设定好azpolicy挪动数据块的位置（注意azpolicy的数量和副本数不同的情况），流量可控

计算shuffle

利用 Yarn 的 label 功能和 Yarn Federation 将资源队列进行了划分，可以将资源队列使用的计算节点与机房强绑定，在同一个资源队列里，其计算任务只能调度到同一机房的节点运行，不会存在跨机房的情况，避免了 shuffle 数据跨机房。

4. 容灾方案

客户端：计算节点 & 业务使用hdfs客户端
元信息：NN & JN & zk：NN采用2+2（1主3备），JN和zk采用2+2+1（分布在3个机房，挂掉任意一个机房都可以满足过半数的要求）
数据：所有DN（分布在两个机房）

灾害类型	没有多AZ的情况	多AZ解决方案
机房断电	服务不可用	服务平滑切到另一个机房，读写正常运行
机房断网(AZ1数据孤岛)	与外界断联	孤岛机房下线，NN/JN切到AZ2并正常运行，业务可以切换至AZ2的客户端，正常访问

5. 需新增监控项

根据AZ区分容量使用率，根据实际情况及时调整azpolicy分布策略
跨地区读取，但实际未配置多AZ策略的目录，需要监控到，联系业务进行调整
专线网络流量监控：总流量&多方向监控

6. 未来优化项

目标节点负载均衡：AzMover计算所有节点容量，target选择容量较为富裕的节点。
新增客户端查询指定路径的azpolicy命令
精简跨AZ操作，减少跨区专线流量：当前使用move操作，没有从外部增加副本操作(copy block)。后序开发datanode copy block接口。尽可能减少跨AZ的操作，比如（AZ1 AZ1 AZ2）到（AZ1 AZ2 AZ2）。当前操作是AZ1 move AZ2，跨AZ操作一次，最优的方式是 AZ2 copy， remove AZ1。
多fed执行：启动一个AzMover可以完成所有federation的move操作。
多方向限速：例如北京到洛阳、洛阳到北京单独限速。现在整个集群共享一个限速队列。
在多Region的基础上，拓展多Available Zone的层级，进一步减少跨专线流量。
editlog/fsimage等元信息的同步，跨机房/跨区域的延时是否能满足。
