电流互感器绝缘电阻测试

试验目的

绝缘电阻试验能有效地发现设备绝缘整体受潮、 脏污、 贯通的集中性缺陷, 以及 绝缘击穿和严重过热老化等缺陷。 末屏对地绝缘电阻试验能有效地发现电流互感器进 水受潮缺陷。

绝缘电阻试验不能有效发现未贯通的集中性缺陷和绝缘整体老化 (仍保持高阻值)缺陷。

试验设备

编辑

添加图片注释，不超过 140 字（可选）

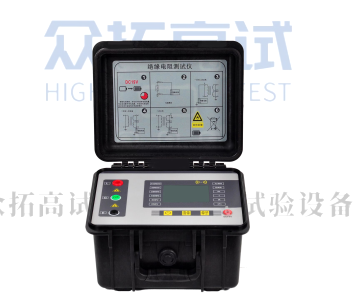

绝缘电阻测试仪

厂家： 湖北众拓高试

试验方法

(1) 一次绕组绝缘电阻试验方法及接线。

1) 记录试验现场的环境温度、 湿度。

2) 对被试电流互感器进行充分放电并接地。

3) 在被试电流互感器周围布置安全围栏, 向外悬挂 “止步、 高压危险” 标示牌, 并安排专人进行监护。

4) 检查绝缘电阻表无异常后, 开始进行试验接线, 先将绝缘电阻表 E 端接地, 接 地线先接接地端, 后接仪器端; 绝缘电阻表 L 端测试线先接仪器端, 后接一次绕组, 二次绕组短接接地; 试验接线完毕后, 试验负责人应进行试验接线检查, 确认无误后 方可进行下一步试验。 试验接线图如图所示。

5) 绝缘电阻表选择 2500V 测量电压挡位, 绝缘电阻表开始加压至额定输出电压 后, 读取 60s 时的绝缘电阻值。

6) 对试验数据进行分析判断, 得出结论。
