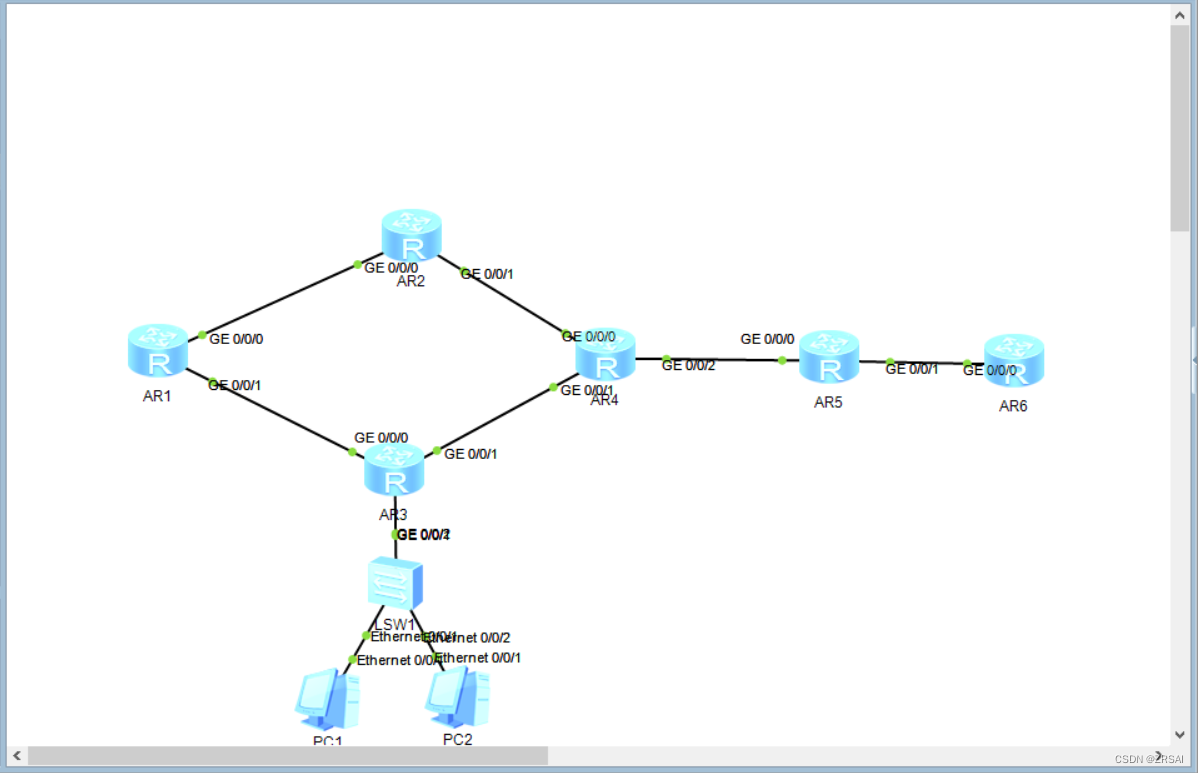

一.网络规划

先将192.168.1.0/24先划分成192.168.1.0/27、192.168.1.32/27、192.168.1.64/27、192.168.96/27、192.168.128/27、192.168.160/27六个网段。

再将192.168.1.0/27划分成192.168.1.0/30、192.168.1.4/30、192.168.1.8/30、192.168.1.12/30
192.168.1.16/30、192.168.1.20/30、192.168.1.24/30这七个网段。

R1环回：将192.168.1.32/27划分成192.168.1.32/28和192.168.1.48/28。

R2环回：将192.168.1.64/27划分成192.168.1.64/28和192.168.1.80/28。

R3DHCP：将192.168.1.96/27划分成192.168.1.96/28和192.168.1.112/28。

R4环回：将192.168.1.128/27划分成192.168.1.128/28和192.168.1.144/28。

R5环回：将192.168.1.160/27划分成192.168.1.160/28和192.168.1.176/28。

二.配置路由器

R1：
GigabitEthernet0/0/0 ip address 192.168.1.1 255.255.255.252（30）
GigabitEthernet0/0/2 ip address 192.168.1.9 255.255.255.252（30）

interface LoopBack1 ip address 192.168.1.33 255.255.255.240（28）
interface LoopBack2 ip address 192.168.1.49 255.255.255.240（28）

R2：
GigabitEthernet0/0/0 ip address 192.168.1.2 255.255.255.252（30）
GigabitEthernet0/0/1 ip address 192.168.1.5 255.255.255.252（30）

interface LoopBack1 ip address 192.168.1.65 255.255.255.240（28）
interface LoopBack2 ip address 192.168.1.81 255.255.255.240（28）

三.R3的DHCP配置：

[R3]dhcp enable
[R3]ip pool czc
[R3-ip-pool-czc]network 192.168.1.24 mask 29
[R3-ip-pool-czc]gateway-list 192.168.1.25
[R3-ip-pool-czc]dns-list 8.8.8.8 1.1.1.1
[R3-ip-pool-czc]int g 0/0/1
[R3-GigabitEthernet0/0/1]dhcp select global

四、配置静态路由、添加缺省路由、空接口防环路由

R1：
空接口防环路由：
ip route-static 192.168.1.32 255.255.255.224 NULL0
缺省路由：
ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.10
静态路由：
ip route-static 192.168.1.4 255.255.255.252 192.168.1.2
ip route-static 192.168.1.12 255.255.255.252 192.168.1.10
ip route-static 192.168.1.16 255.255.255.248 192.168.1.2
ip route-static 192.168.1.16 255.255.255.248 192.168.1.10

ip route-static 192.168.1.64 255.255.255.224 192.168.1.2
ip route-static 192.168.1.96 255.255.255.224 192.168.1.10
ip route-static 192.168.1.128 255.255.255.224 192.168.1.2
ip route-static 192.168.1.128 255.255.255.224 192.168.1.10

五.R5配置NAT及端口映射

R5
nat配置
在R5上设置acl，让192.168.1.0/24里的接口及PC都能访问出去
[R5]acl 2000
[R5-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[R5-acl-basic-2000]int g 0/0/0
[R5-GigabitEthernet0/0/1]nat outbound 2000
端口映射
[R5-GigabitEthernet0/0/1]nat server protocol tcp global current-interface telnet inside 192.168.1.33 telnet
Are you sure to continue?[Y/N]:y
