Vivado与Matlab联合生成.coe文件使用ROM生成正弦波及滤波输出例程 && 用ROM生成正弦波仿真看不是标准波形bug解决

本文介绍两个问题

1.如何使用matlab生成正弦波的.coe文件并在Vivado中使用ROM例化输出正弦波，设计滤波器对正弦波滤波。

2.ROM生成的正弦波波形是乱的，不平滑问题的解决。

使用matlab生成正弦波.coe文件

depth = 4096; %存储器的单元数4096

widths = 16; %数据宽度为16位

fidc = fopen('sine.coe','wt'); %给文件起名字

fprintf(fidc , 'memory_initialization_radix=%d;\nmemory_initialization_vector=\n',10);

for x = 1 : depth-1

fprintf(fidc,'%d,\n',round((2^(widths-1)-1)*sin(2*pi*(x-1)/4096)+2^(widths-1)));

end % 加上直流分量2^(widths-1) 保证值为正范围为（1，2^16-1）

fprintf(fidc,'%d;\n',round((2^(widths-1)-1)*sin(2*pi*(depth-1)/4096)+2^(widths-1)));

fclose(fidc);

 设置存储器也就是Vivado中的ROM核的深度为4096，数据位宽为16，使用fidc作为文件标识符打开或新建一个名为sine.coe的文件并准备写入，设置数据进制为10，依次向fidc文件写入正弦波的值。给正选波加上直流分量2^(widths-1)是为了保证输出值是正数，并且范围为（1，2^16-1）。最最后使用fclose(fidc)来关闭文件，以确保数据正确保存并释放系统资源。

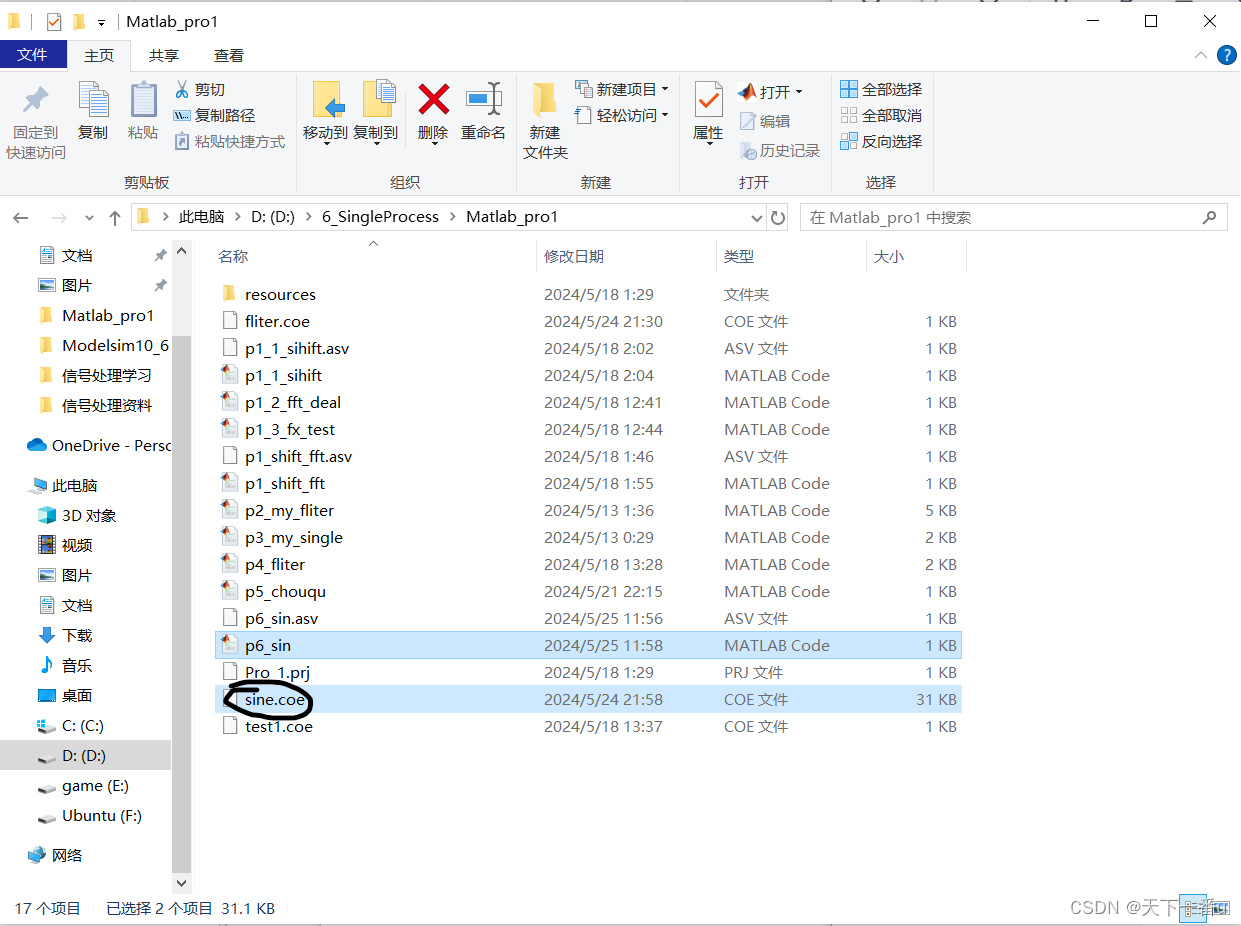

保存运行后，会在跟此matlab脚本文件同一文件夹内生成.coe文件

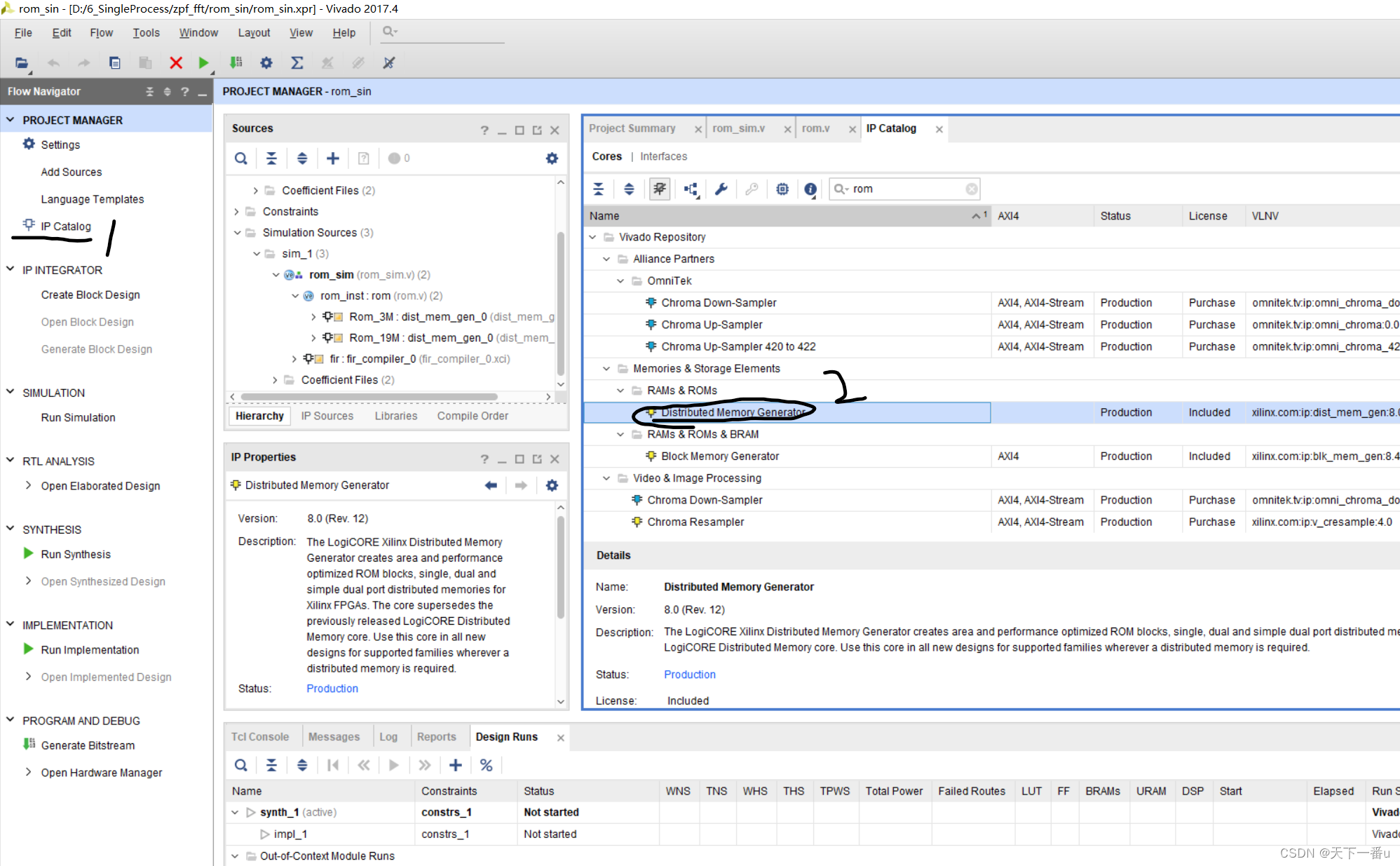

然后在Vivado中单击IP Catalog搜索Rom 双击Distributed Memory Generator

Distributed Memory Generator 适用与数据量较少的情况，如果数据量较大深度较大推荐使用下面的Block Memory Genertor。

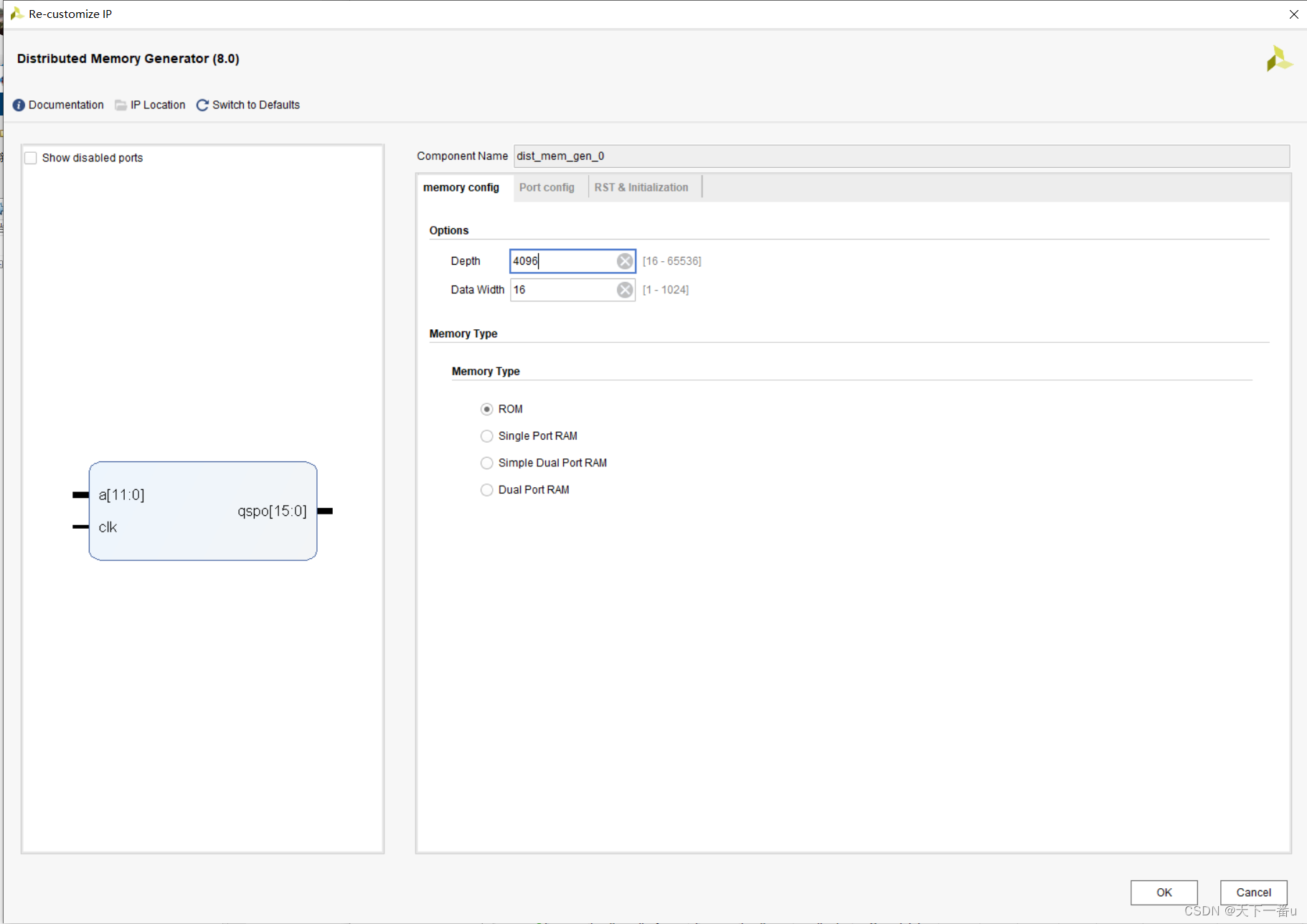

如下图所示 配置ROM 深度为4096，数据宽度为16

输入输出都选择寄存
