想验证设备双网口的性能与稳定性？却苦于不知从何入手？本文以EM-500为例，清晰地列出双网口回环测试的所有前提条件，助您快速搭建测试环境，精准完成功能验证。

EM-500

EM-500是ZLG致远电子面向工控机市场，研发的ARM工控机产品。在嵌入式开发或网络设备测试中，双网口回环测试是一种常见的验证手段，用于检查设备的网络接口是否正常工作。例如，在EM-500上，我们有两个网口，通过网线直接连接，然后测试它们之间的通信能力。通过本文的配置方法，您将能够：

低成本完成测试：仅需一根网线，无需额外设备；
即时诊断问题：快速定位网口硬件故障、驱动异常或配置错误；

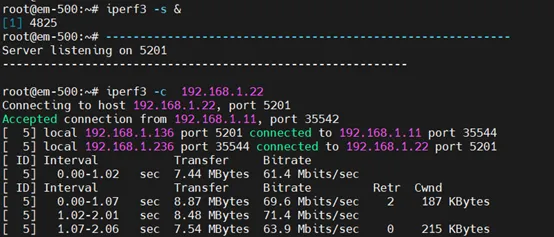

模拟真实流量：后续可扩展为带宽、延迟、丢包率等性能测试（如 iperf3）。

测试环境准备

一块具有两个以太网口（eth0 和 eth1）的设备，如EM-500。
一根直连网线。

1. 连接方式

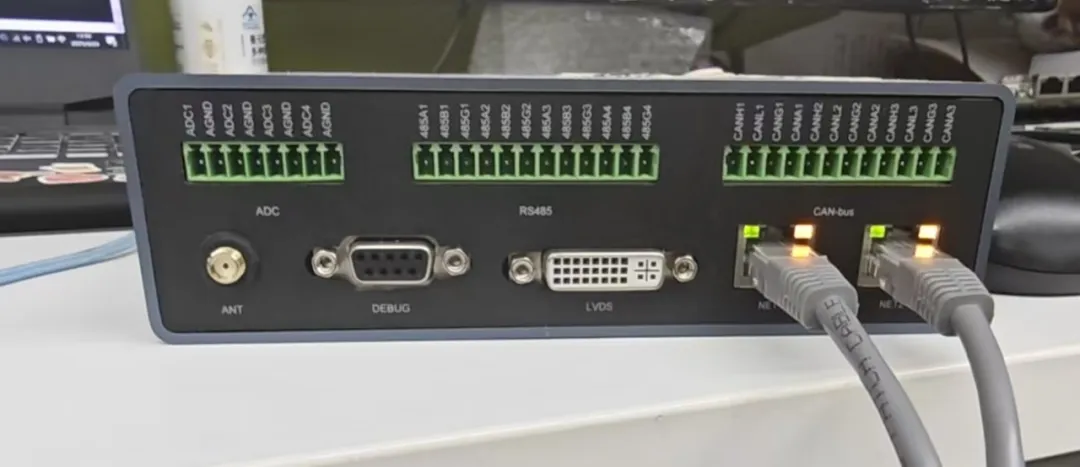

将EM-500的 eth0 和 eth1 用网线直接连接，形成回环测试环境，如图1：

图1

此时，两个网口之间应该能直接通信，但由于 Linux 默认不会让数据包从一个网口进入再从另一个网口出去，因此需要手动配置 iptables 规则。

2. 配置 IP 地址、MAC地址及子网掩码

首先，给两个网口分配不同的 IP 地址，确保它们在同一个子网，但不能相同：

ifconfig eth0 hw ether 00:11:22:33:44:55
ifconfig eth1 hw ether 00:11:22:33:44:66
ifconfig eth0 192.168.1.136 netmask 255.255.255.0
ifconfig eth1 192.168.1.236 netmask 255.255.255.0

3. 配置路由和ARP

让发送到 192.168.1.11 的流量走 eth0，发送到 192.168.1.22 的流量走 eth1。

route add 192.168.1.11 dev eth0
route add 192.168.1.22 dev eth1
arp -i eth0 -s 192.168.1.1100:11:22:33:44:66
arp -i eth1 -s 192.168.1.2200:11:22:33:44:55

这一步主要作用是让 192.168.1.11 和 192.168.1.22 看起来像是对方的地址，使得流量可以正确转发。

4. 使用 iptables 配置 NAT 转发

为了让 eth0 和 eth1 能互相通信，我们需要配置 iptables 进行 NAT 转发：

iptables -t nat -F
iptables -t nat -A POSTROUTING  -s 192.168.1.136  -d 192.168.1.11 -j SNAT --to-source 192.168.1.22
iptables -t nat -A PREROUTING   -s 192.168.1.22 -d 192.168.1.11 -j DNAT --to-destination 192.168.1.236
iptables -t nat -A POSTROUTING  -s 192.168.1.236  -d 192.168.1.22 -j SNAT --to-source 192.168.1.11
iptables -t nat -A PREROUTING   -s 192.168.1.11 -d 192.168.1.22 -j DNAT --to-destination 192.168.1.136

设置完成后使192.168.1.236 访问 192.168.1.22 时，实际访问的是 192.168.1.136，但看起来像是 192.168.1.11 在访问 192.168.1.22。

5. 测试双网口通信

测试 eth1 是否能 ping 通 eth0,如果成功，输出应类似:

PING 192.168.1.11 (192.168.1.11) 56(84) bytes of data.
64 bytes from 192.168.1.11: icmp_seq=1 ttl=64 time=0.688 ms
64 bytes from 192.168.1.11: icmp_seq=2 ttl=64 time=1.29 ms
64 bytes from 192.168.1.11: icmp_seq=3 ttl=64 time=1.31 ms

如果失败，检查：
