部署LVS-DR + keepalived 高可用群集

    LVS集群采用IP负载均衡技术和基于内容请求分发技术。调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。整个服务器集群的结构对客户是透明的，而且无需修改客户端和服务器端的程序。为此，在设计时需要考虑系统的透明性、可伸缩性、高可用性和易管理性。
    直接路由(DirectRouting)；简称DR模式，采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络。负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道。
    Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。

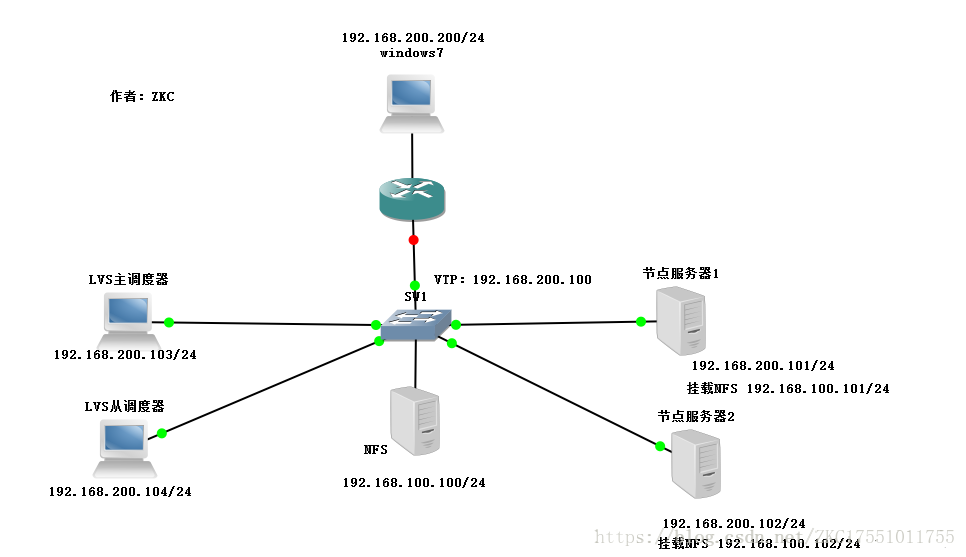

实验需求

服务器主机	IP： （ VIP：192.168.200.100）	需要安装配置
NFS共享服务器	192.168.100.100	NFS共享存储
LVS主调度器	192.168.200.103	keepalived 、ipvsadm
LVS从调度器	192.168.200.104	keepalived 、ipvsadm
节点服务器1	192.168.200.101  /192.168.100.101	httpd 、NFS
节点服务器2	192.168.200.102 /192.168.100.102	httpd 、NFS
windows客户机	192.168.200.200	测试专用

LVS调度服务器

主从调度服务器配置基本相同（不同之处已经标注）

# yum install keepalived ipvsadm -y

 调整proc响应参数

# vi /etc/sysctl.conf
net.ipv4.ip_forward=1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
//proc响应关闭重定向功能//
# sysctl -p    //立即生效

配置虚拟VIP

# cd /etc/sysconfig/network-scripts
# cp ifcfg-ens33 ifcfg-ens33:0
# vim  ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.200.100
NETMASK=255.255.255.255

# ifup ens33:0     //启用虚拟IP

配置负载分配策略
编写脚本方便管理

        # cd /etc/init.d/
# vi dr.sh
#!/bin/bash
GW=192.168.200.1
VIP=192.168.200.100
RIP1=192.168.200.101
RIP2=192.168.200.102
case "$1" in
start)
/sbin/ipvsadm --save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm
/sbin/ifconfig ens33:0 $VIP broadcast $VIP netmask 255.255.255.255 broadcast $VIP up
/sbin/route add -host $VIP dev ens33:0
/sbin/ipvsadm -A -t $VIP:80 -s rr
/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g
/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g
echo "ipvsadm starting --------------------[ok]"
;;
stop)
/sbin/ipvsadm -C
systemctl stop ipvsadm
ifconfig ens33:0 down
route del $VIP
echo "ipvsamd stoped----------------------[ok]"
;;
status)
if [ ! -e /var/lock/subsys/ipvsadm ];then
echo "ipvsadm stoped---------------"
exit 1
else
echo "ipvsamd Runing ---------[ok]"
fi
;;
*)
echo "Usage: $0 {start|stop|status}"
exit 1
esac
exit 0

# chmod +x dr.sh
# service dr.sh start

keepalived部署

# vim /etc/keepalived/keepalived.conf
global_defs {
...
smtp_server 127.0.0.1           #指向本地
router_id LVS_01   #指定名称,备份服务器不同名称
...
}
vrrp_instance VI_1 {
state MASTER             #备份服务器是BACKUP
interface ens33            #接口改成ens33
virtual_router_id 10     # 组号   备份服务器相同
...
auth_pass abc123         #验证密码  备份服务器相同
priority 100              #优先级  备份小于主
...
virtual_ipaddress {
        192.168.200.100          //指定VIP地址
}
...
virtual_server 192.168.200.100 80 {
lb_kind DR            //指定DR模式
...
real_server 192.168.200.101 80 {        #web节点地址端口
        weight 1                         #节点的权重
        TCP_CHECK {               #健康检查方式
            connect_port 80         #添加端口
            connect_timeout 3    #连接超时
            nb_get_retry 3           #重试次数
            delay_before_retry 3   #重试间隔（秒）
        }
}
real_server 192.168.200.102 80 {
        weight 1
        TCP_CHECK {
            connect_port 80              #添加端口
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
}
}
# systemctl start keepalived
# ip addr show dev ens33:0         #查看虚拟网卡
# systemctl stop firewalld.service   #关防火墙
# setenforce 0

配置NFS共享服务器

考虑到数据的安全性，共享存储设备会放在内部的专用网络中

# systemctl stop firewalld.service   //关防火墙
# setenforce 0
# yum install nfs-utils rpcbind -y   //安装NFS服务
# systemctl start rpcbind.service
# systemctl start nfs.service
# cd /opt | mkdir benet accp  //创建共享目录
（在实际工作中 还是要共享挂载磁盘阵列raid的目录）
# vi /etc/exports
/usr/share *(ro,sync)
/opt/benet 192.168.100.0/24(rw,sync)
/opt/accp 192.168.100.0/24(rw,sync)
# exportfs -rv    //发布共享

节点服务器配置

两个节点服务器配置基本相同（不同之处已经标注）
因为后面要做虚拟VIP  所以要挂载需要添加双网卡用来挂载NFS
节点1服务器添加一个网卡 IP 设为192.168.100.101/24
节点2服务器添加一个网卡 IP 设为192.168.100.102/24

# yum install nfs-utils rpcbind -y   //安装NFS服务
# mount.nfs 192.168.100.100:/opt/benet /var/www/html  //节点1挂载NFS
# mount.nfs 192.168.100.100:/opt/accp /var/www/html  //节点2挂载NFS
# yum install -y httpd   #安装httpd服务
# systemctl start httpd.service      #启动httpd服务
# systemctl stop firewalld.service    #关防火墙
# setenforce 0

建立一个测试页面
两个节点服务器测试页面要不同

# echo "this is 7.1 web" > /var/www/html/index.html    #节点服务器1
# echo "this is 7.2 web" > /var/www/html/index.html    #节点服务器2 （方便查看测试结果）

 配置虚拟VIP
 作用：仅发送web响应数据包的源地址

# cd /etc/sysconfig/network-scripts
# cp ifcfg-lo ifcfg-lo:0
# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.200.100
NETMASK=255.255.255.255
ONBOOT=yes

编写服务脚本方便管理
添加VIP本地访问路由
调整proc响应

# cd /etc/init.d/
# vim web.sh
#!/bin/bash
VIP=192.168.200.100
case "$1" in
start)
                ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP
                /sbin/route add -host $VIP dev lo:0
                echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
                echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
                echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
                echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
                sysctl -p >/dev/null 2>&1
                echo "RealServer Start OK "
                ;;
stop)
                ifconfig lo:0 down
                route del $VIP /dev/null 2>&1
                echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
                echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
                echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
                echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
                echo "RealServer Stopd"
                ;;
*)
                echo "Usage: $0 {start|stop}"
                exit 1
esac
exit 0

# chmod +x web.sh
# service web.sh start
# ifup lo:0        //启用虚拟VIP
# firefox "http://127.0.0.1/" &     //火狐查看测试页
# service web.sh stop
# service web.sh start    //(建议重启服务)

 测试

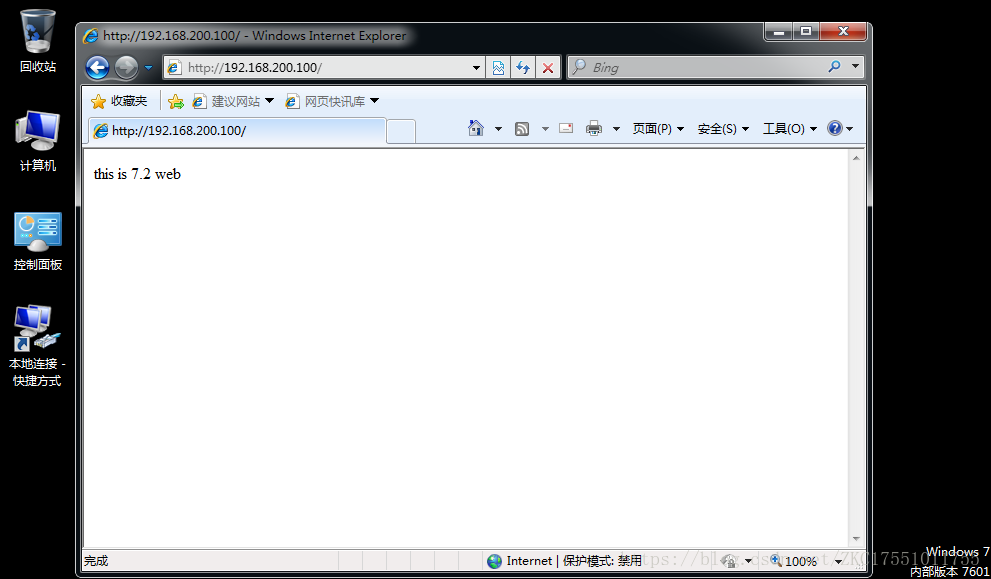

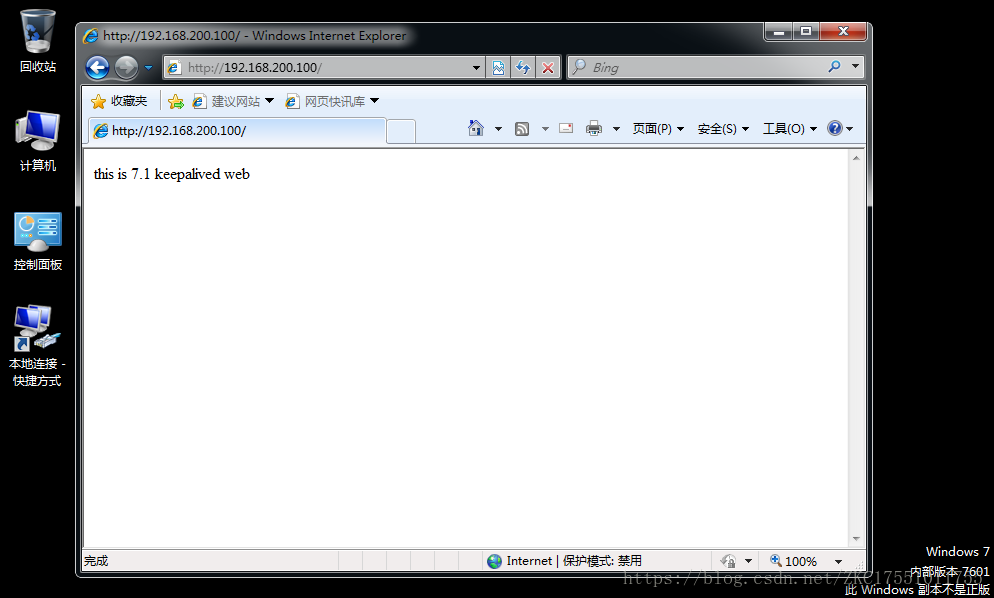

在windows7  浏览器输入 虚拟VIP 192.168.200.100
（多刷新几次可以看到节点1和节点2的测试页面为成功）
