用CubeMX复现江协科技STM32入门课例程：5-1 对射式红外传感器计次

创作动机

江协科技的STM32入门课程讲得很好，可惜它只有标准库版本，在学习生活中我遇到了使用HAL库的需求，遂计划用CubeMX复现江协科技STM32入门课例程，以这种方式来练习HAL库的使用

内容说明

硬件连接等基础操作请参见江协科技，本文主要给出CubeMX的配置，OLED文件的改写，CountSensor文件的改写，main函数的改写

如有侵权，请联系删除！

CubeMX配置

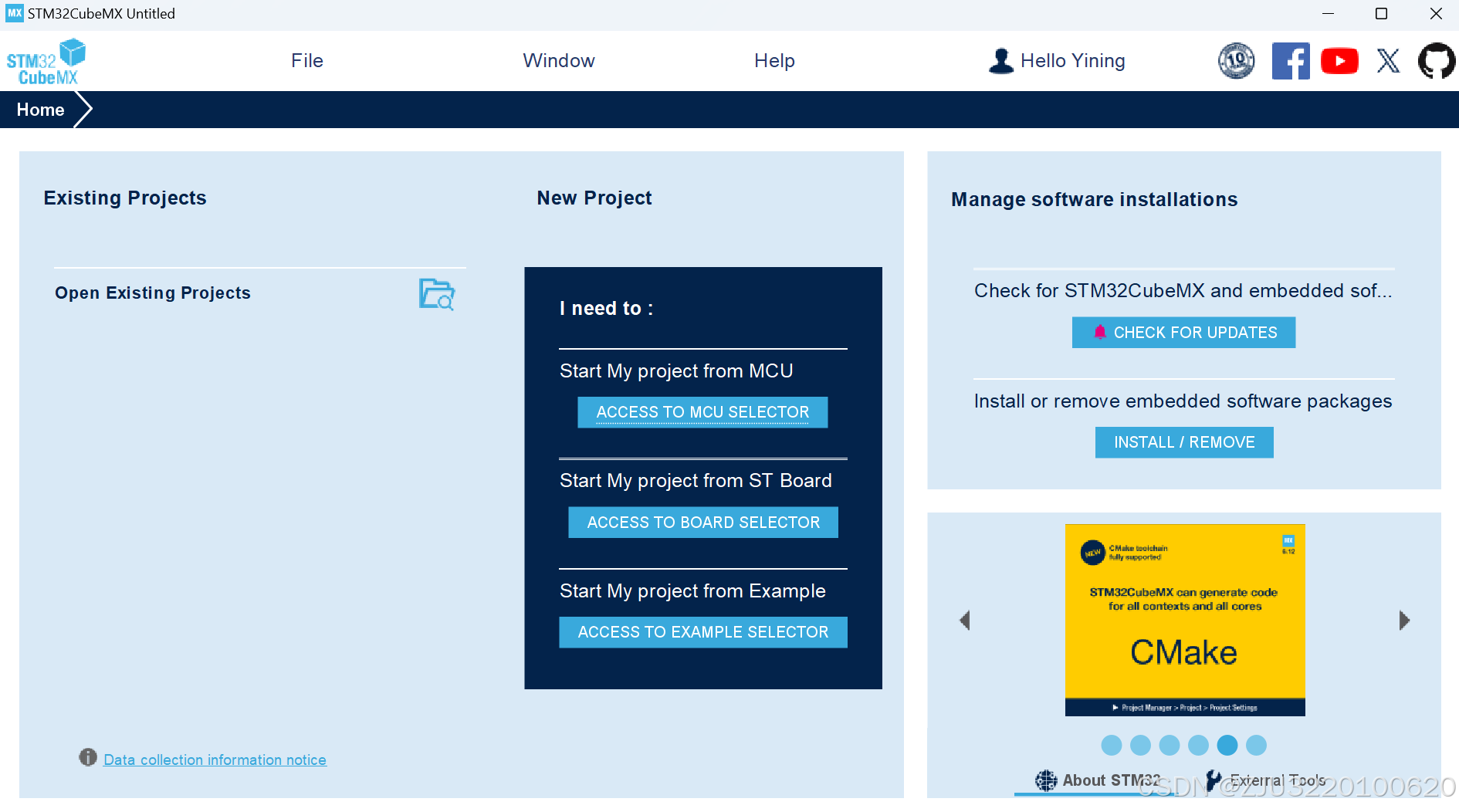

打开STM32CubeMX

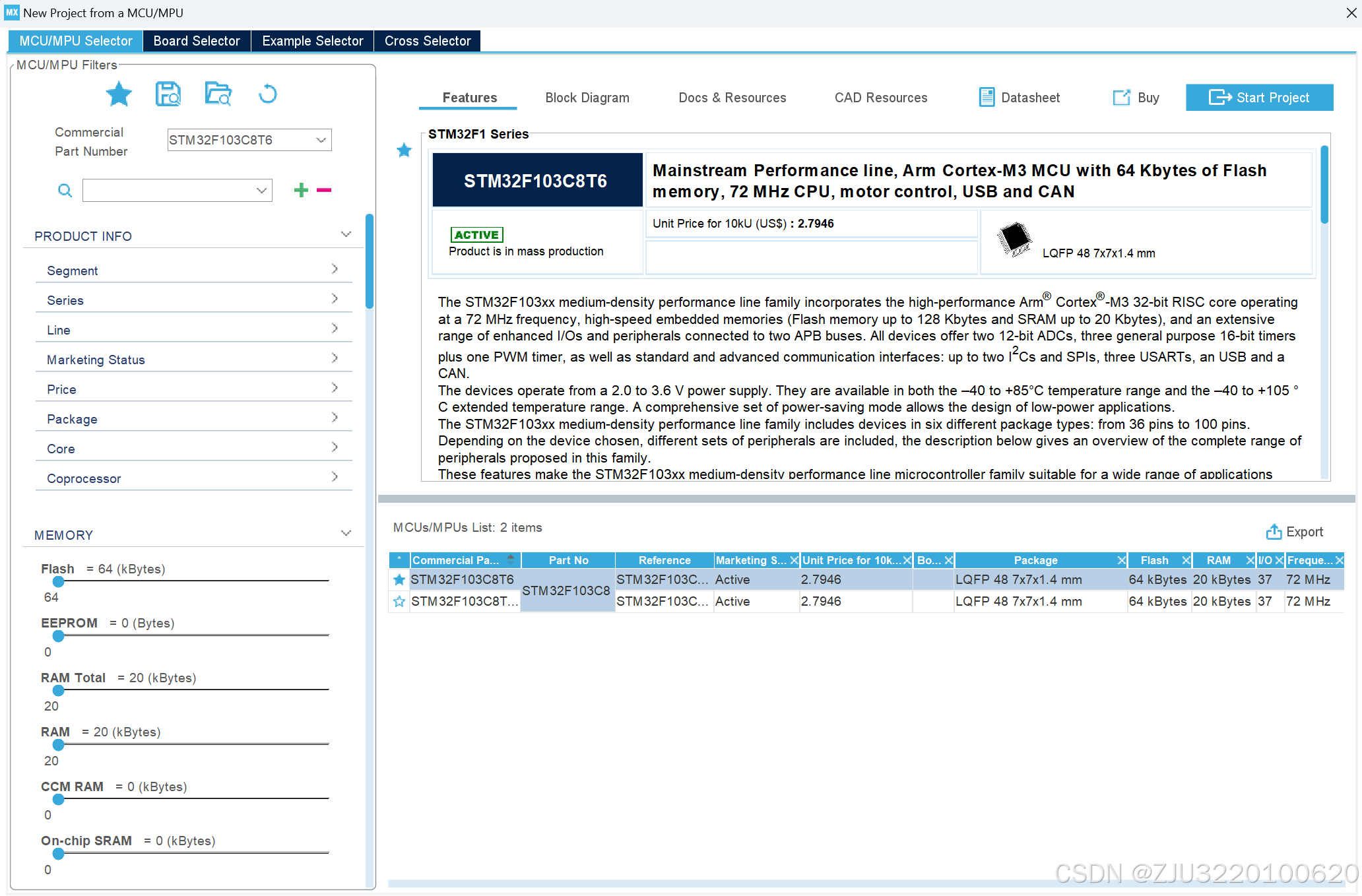

点击ACCESS TO MCU SELECTOR，搜索并选择单片机型号（此处为STM32F103C8T6），然后点击右上角的“Start Project”

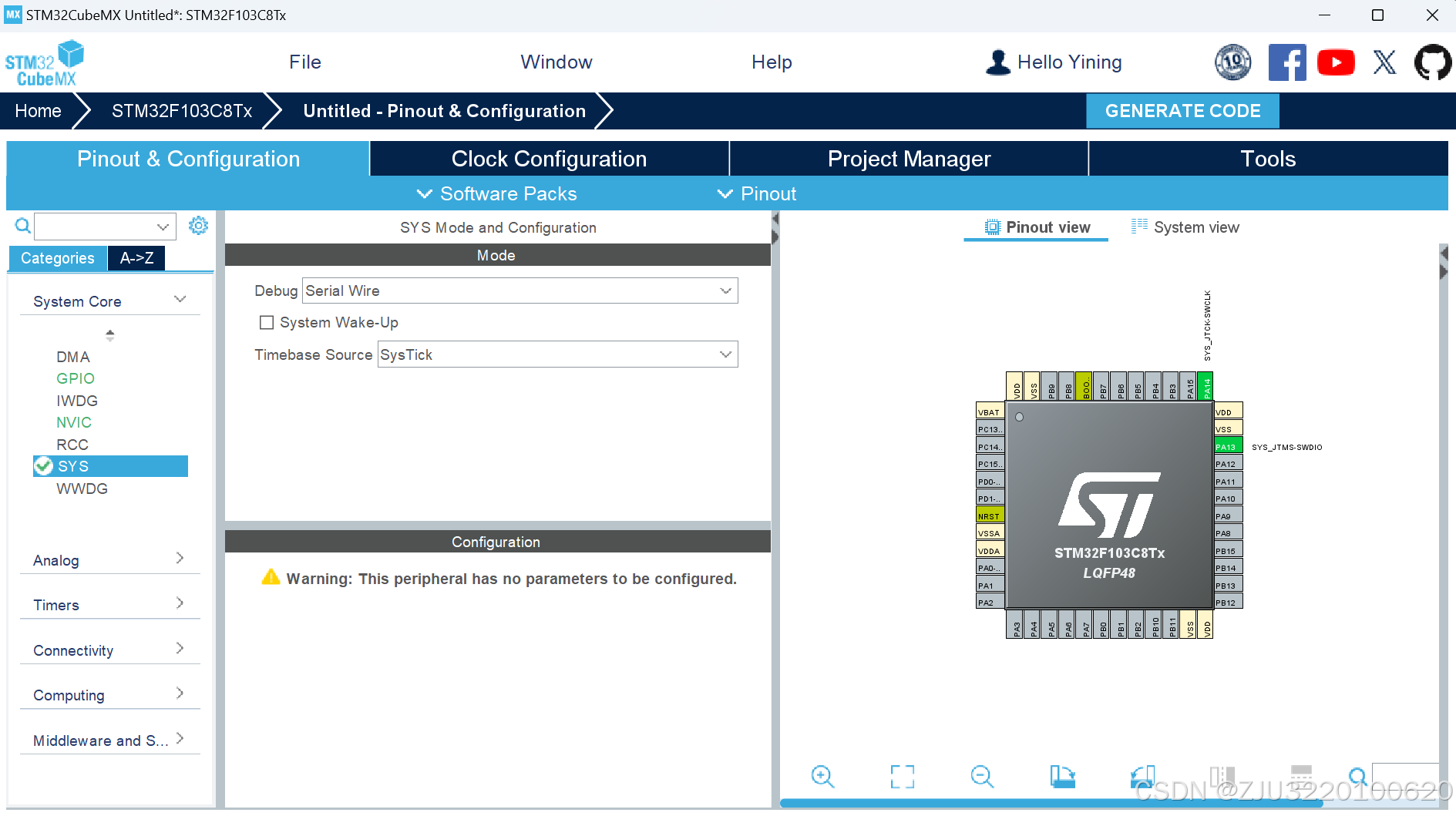

配置Debug模式为“Serial Wire”

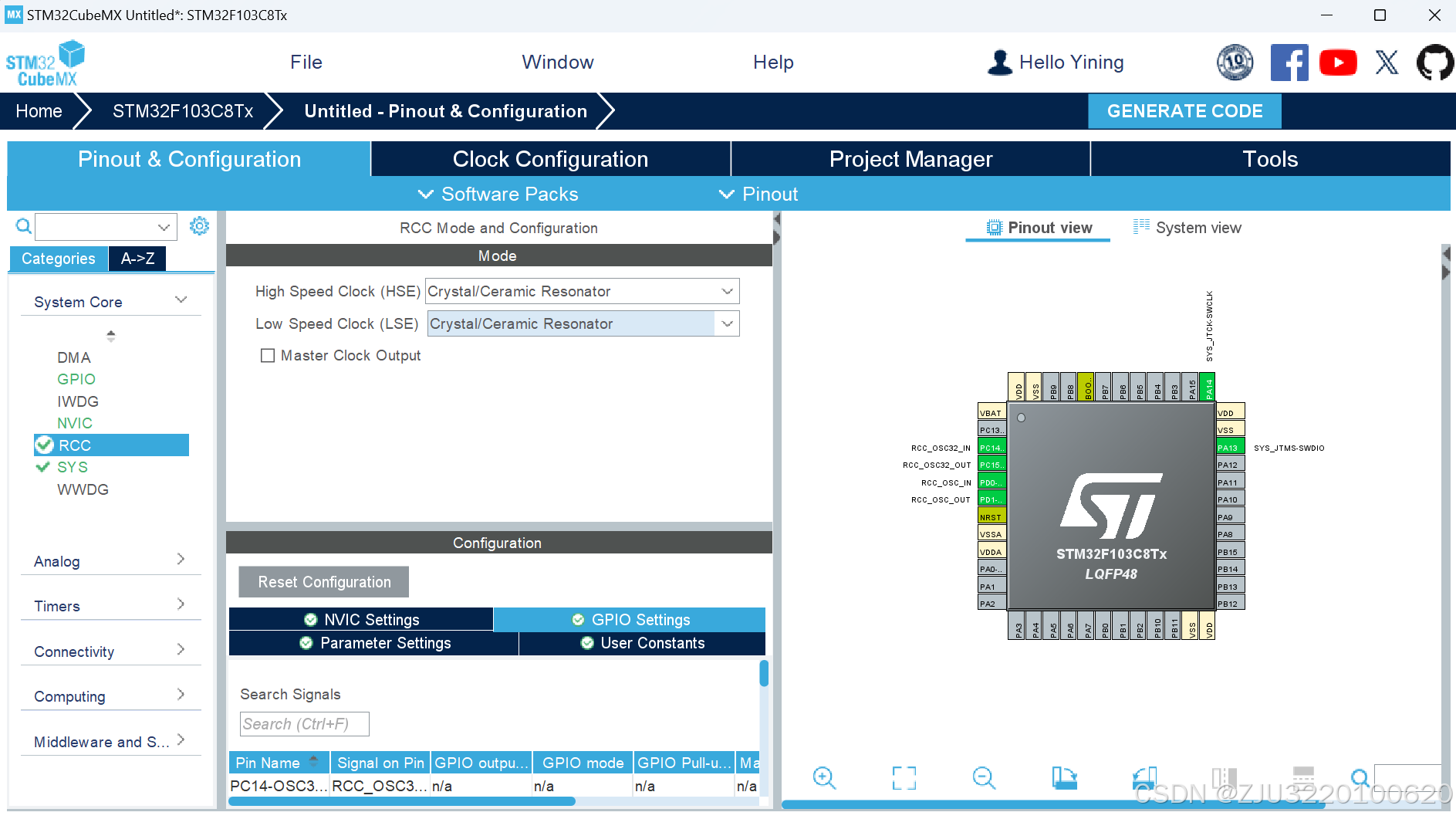

配置HSE、LSE为外部晶振

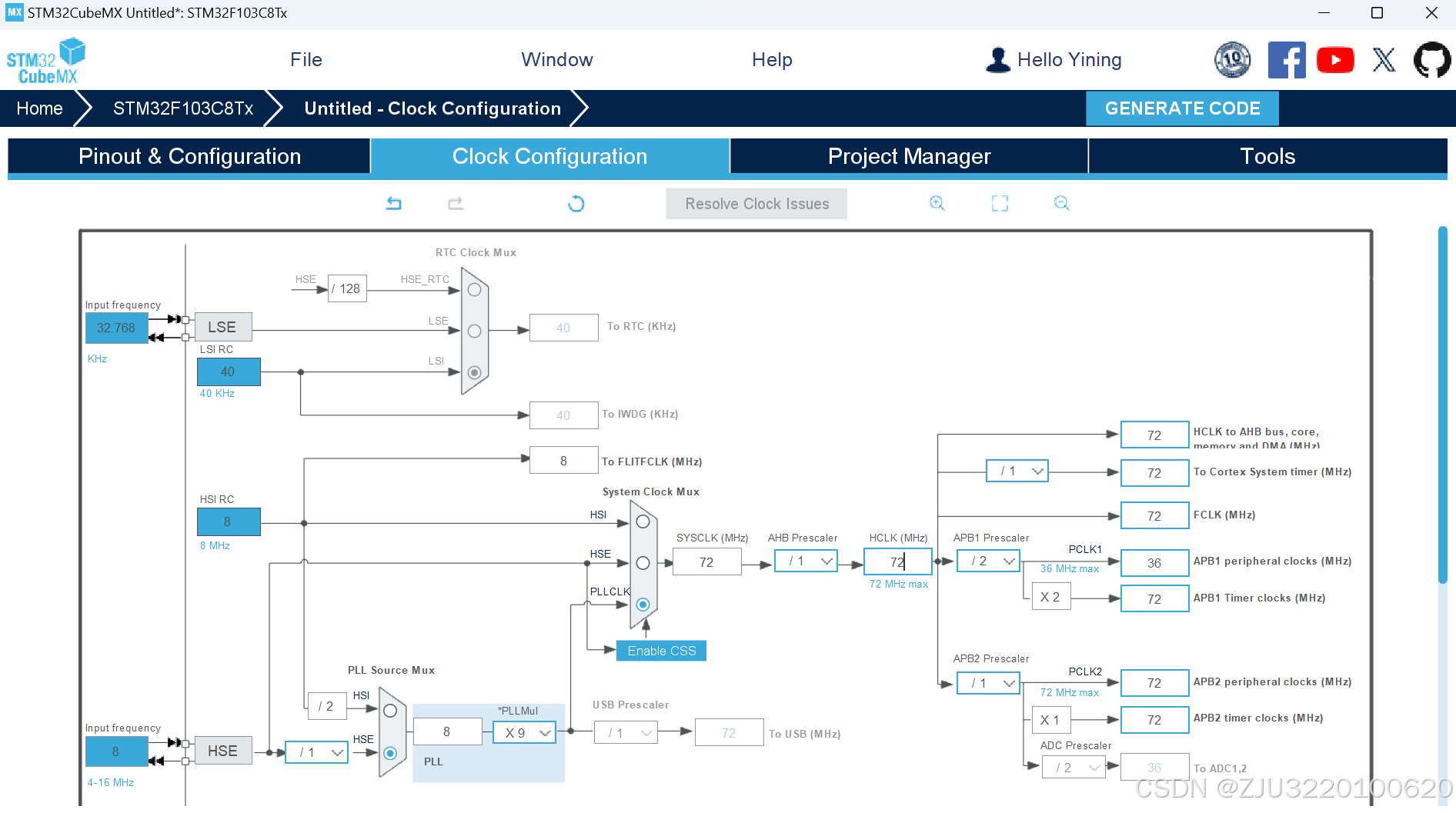

配置时钟树：直接在HCLK处输入72MHz，回车，软件会自动配置完成时钟树

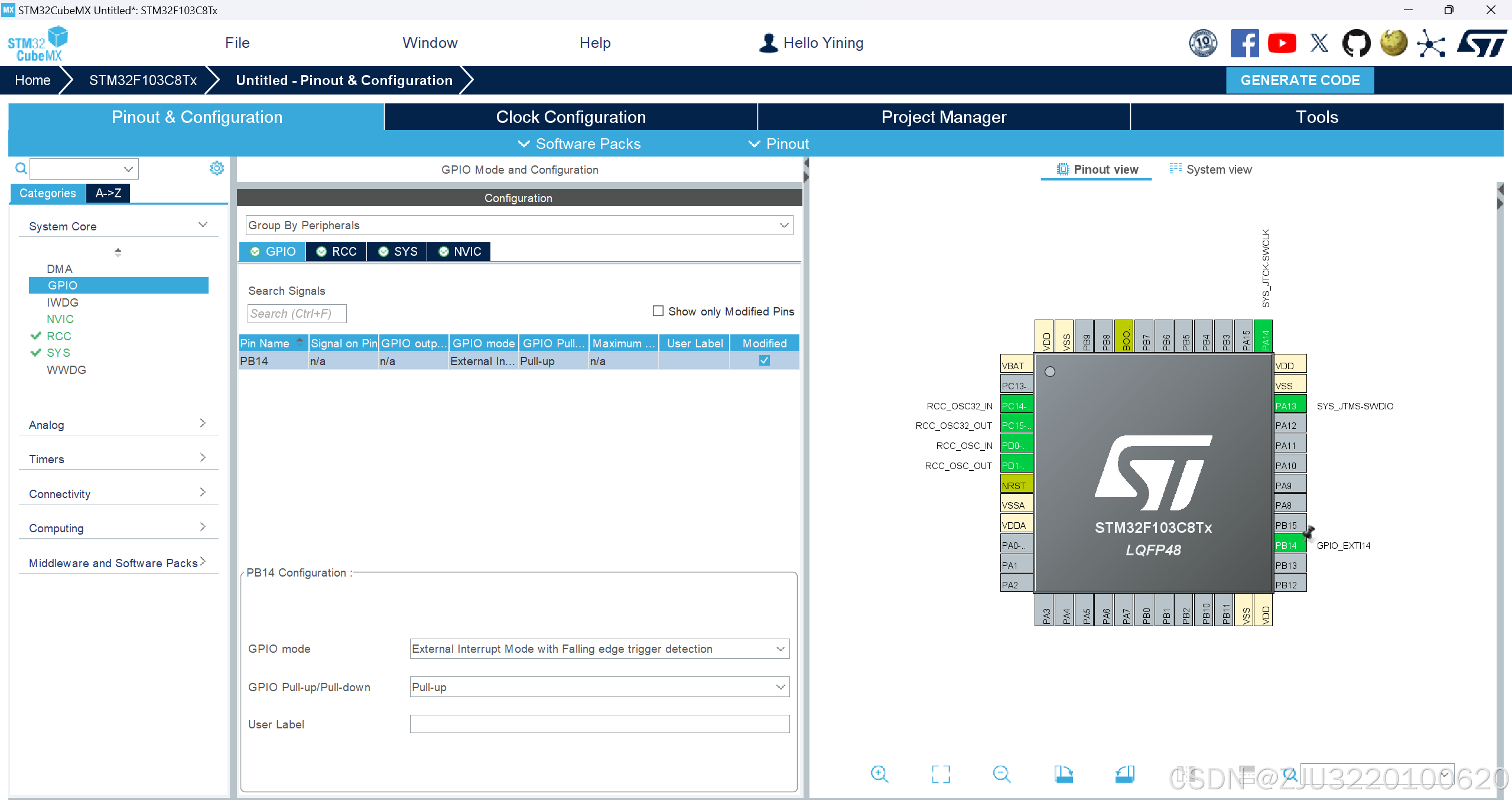

PB14连接对射式红外传感器的DO引脚，将其配置为GPIO_EXTI14模式、下降沿触发，如下图所示：

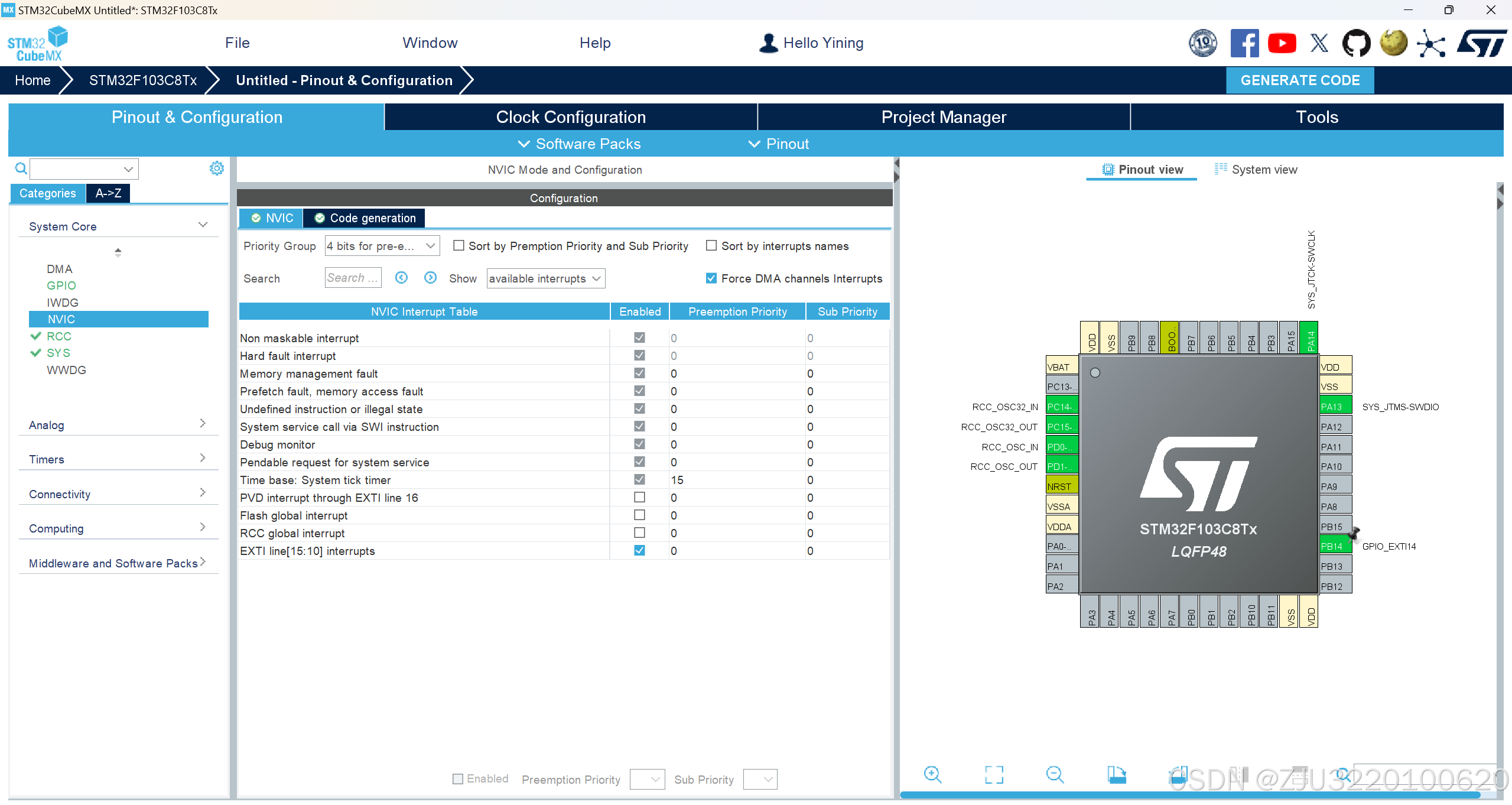

配置NVIC：使能PB14的外部中断，并可设置其中断优先级，如下图所示：

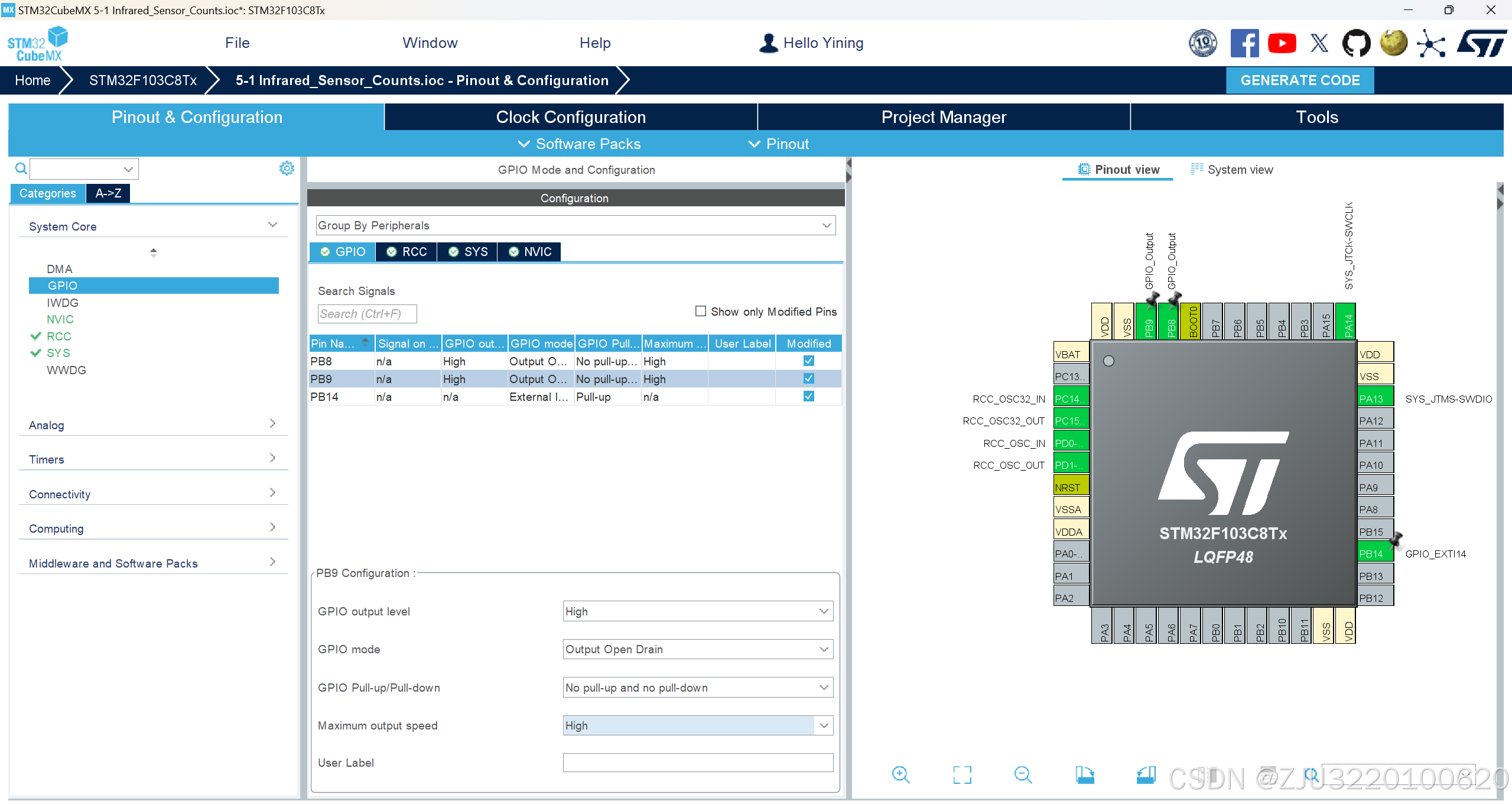

由于需要采用软件I2C控制OLED，故将PB8、PB9均配置为GPIO_Output、开漏输出（I2C规定），具体配置如下所示：

配置工程名字、保存路径，IDE选择MDK-ARM

注意：
