0 前言

  因为项目需要，使用stm32读写sd卡，这一块网上的资料很多，但是比较杂乱。有些是不能跑，有些是代码可以跑，但是相关的注释或者配置方法、流程不够清晰明确，于是花了几天时间，研究了几个成功案例之后，总结出一个相对明确的流程。【基于STM32F103C8T6】

网上有各种流传的例程，经过测试确实可以用，但是魔改得有点多，个人觉得不是很便于理解，所以想着能不能从最开始的FATFS包来自己手动移植一个，最好是这个流程完全可复制，操作也非常简单，就像一个插件一样，基本实现模块化。

1 SD卡的种类和简介

  既然要读写SD卡，那首先要对SD卡的底层有一定的了解，这样才能够真正理解后面的代码。

1.1 SD卡的种类

  首先需要明确的是，SD卡指的是那种大的卡，一般用在相机里面，如下图所示：

在这里插入图片描述在这里插入图片描述

而这种卡：

在这里插入图片描述在这里插入图片描述
一般叫microSD卡或TF卡，二者其实相差不大，只是引脚略微不同，其实读写都是一样的，也可以考虑买一个TF卡转SD卡的卡套，来适应两种接口。

  相比于这个SD卡的名字，另一个SD卡的标准显得更加重要。所谓的标准，差别主要体现在容量上面，这个需要在使用前明确。目前仍然有很多老年手机不支持大容量的TF卡，其本质就是因为不支持更高的标准。常见的SD卡标准如下图所示。
在这里插入图片描述
这个标准SD卡和TF卡是一样的，只是名字不同。

参考链接

  另外，根据这个链接， 实际上SD的通信协议也有多个版本，最早支持的版本是1.x，在SDHC之后，基本都是使用2.0版本，来兼容FAT32格式（原来都是FAT和FAT16），这两个协议的区别在驱动方面主要体现在指令上（2.0版本的指令更多，且兼容1.x版本的指令），这个后面有相关介绍，先埋个伏笔。

1.2 SD卡的整体结构

  理解了SD卡的种类，再来看看结构，主要是以下这张图
在这里插入图片描述
简单来说，就是除了存储单元外，还有好几个寄存器用于存放卡相关的信息，这些信息可以通过一些特定的指令读写。

1.3 SD卡运行机制——指令和响应

  SD卡的核心就是存储，那外部的主机如何对这个进行读写呢？就是通过指令。主机发送一条指令，然后SD卡会发送响应，让主机知道指令执行情况。
  每一条指令都是6个字节（48bit），其结构如下所示：
在这里插入图片描述

其中，Command占6位，所以一共有64个指令，从0-63，依次叫CMD0，CMD1，。。。CMD63，但是因为一次性是发送一个字节，也就是8位，所以会加上前面的两位，即0x40+CMDx才是指令。
  紧接着的是32位指令执行的参数，一般是存储地址或者寄存器值等，不是所有指令都有参数，对于没有参数的指令，直接传0即可。
  最后是校验值，这里采用的是循环校验，计算有点复杂，这个其实在后续的代码中，都是把部分常用的指令对应的校验计算出来给他传过去，并没有现场计算。

  指令发出之后，主机要等待SD卡的响应，其响应有很多类型，长度也各自不一样。短的响应只有一个字节，长的响应可以有多个字节。大部分的指令都是R1类型，即只有一个字节，R2表示响应有两个字节，还有一种类型是R1b，即在R1的基础上，后面紧跟着busy信号，可能有多个字节，一般不怎么使用。R1响应的结构各个位都有单独的含义，如下图所示。
在这里插入图片描述
可以看到，第6-1位都是错误，为1表示错误（“有效”），为0表示没有错误；第0位表示卡是否处于空闲状态，一般是发送进入IDLE指令（CMD0）之后会响应，也就是0x01。

  以上就是SD卡使用的基本讨论，即写入一个6字节的指令，然后读取响应的1-2个字节，并判断指令执行状态。时序图如下所示。
在这里插入图片描述
  接下来就是重点：SD卡数据的读写。和上面一样，读写数据之前，需要先发送一个指令，然后再读入或写入数据。对应的指令主要是这几个：
在这里插入图片描述
分别有读单块、读多块、写单块、写多块四个指令。其中，读写多块貌似需要使用到ACMD指令，所以用得比较少，可以通过多次调用读写单块的函数达到读写多块的目的。【一般SD卡一块（block）是512 Byte】
  根据官方的手册，读数据的流程大概是这样：
在这里插入图片描述
即先发送读的指令，然后等待sd卡响应指令后（根据上图，读单块和多块的响应都是R1类型），再读取数据块。
类似地，写指令的操作流程时序如下所示。
在这里插入图片描述
和上面不一样的是，在数据写入完毕后，还会有一个响应（Data Response），表示数据写入的情况，由SD卡传输给主机，是一个字节，其格式如下所示

在这里插入图片描述

  但是，这个时序图中并没有对“Data Block”部分进行展开叙述，但其实其内部结构同样重要，这里根据官方的描述和可行代码自行绘制了这张图：
在这里插入图片描述
其中，First Byte类似于一个启动符号，告知后面有数据来了，然后是一个block的数据，一般是512字节，最后是两位校验码。
  对于读数据，首先要读第一个字节，判断是不是0xFE，如果是，表示后面是数据，要把后面的数据给收了，收完512字节之后，最后的两位校验码可以忽略；对于写数据，是在发完写指令之后，手动写入0xFE，作为写数据的第一个字节，然后再写入512字节数据，最后两位校验码一般直接传0xFF即可。

2 SD卡的通信总线

  上面介绍的是SD卡的运行机制，从上面的结构图可以看出，这个运行机制到MCU控制端还需要一个通信协议，来约定这些数据该如何传输。常见的SD卡通信协议主要有两种：SPI模式和SD模式（SDIO），其中两种通信协议下的引脚定义如下图所示。
在这里插入图片描述

在SPI协议中，SD卡扮演的角色是Slave，即从机，故其中MOSI和MISO中“M”指的控制数据读写的芯片，如MCU等；“S”从机是指SD卡。

参考链接

关于引脚的理解：以SPI为例，MCU对SD卡的控制指令都是通过CMD引脚串行传输的，所以CMD引脚是MOSI；而SD卡返回的数据是通过D0传输，所以D0是MISO。而SDIO数据传输可以选定多个引脚，常见的有只使用D0，和使用D0~D3四个引脚，并行传输。

2.1 SDIO

  在STM32F10x系列型号中，只有大容量的芯片才支持这个协议，没有实践过，这里只放一个网上的教程：

值得一提的是，不同协议其实只是传输方式不一样，底层的那些逻辑是差不多的，当然有些指令SPI协议不支持，只支持SDIO协议。

2.2 SPI

  • 概述
      SPI是四线协议：SCK（同步时钟），MOSI（主机到从机的数据），MISO（从机到主机的数据），CS（片选）。和IIC类似，也是一个串行协议，因为有时钟信号，所以是一个同步传输的协议（UART是异步协议）。但是，值得一提的是，因为收发数据是两根线，所以SPI是全双工协议，而IIC因为只有SCK和SDA，所以是半双工协议。

  • 运行模式
      SPI比较特殊的地方在于，它的电平和采样边沿可以额外设置，也就是设置不同的传输模式，这个设置由两个变量来确定：CPOL（Clock Polarity）、CPHA（Clock Phase），这两个变量分别可以设置0或1，因此组合起来有四种模式：

    • 0 0 CLK空闲时为低电平，CLK上升沿（第一个边沿）采样数据。
    • 0 1 CLK空闲时为低电平，CLK下降沿（第二个边沿）采样数据。
    • 1 0 CLK空闲时为高电平，CLK下降沿（第一个边沿）采样数据。
    • 1 1 CLK空闲时为高电平，CLK上升沿（第二个边沿）采样数据。

  • 数据同步
      由于SPI是全双工协议，且时钟只能是主设备发出，所以在主设备看来，不管是发送还是接收数据，都必须提供时钟，加上数据发送和接收是分开的两根线，所以数据在发送时也需要接收，或者说，接收时因为需要时钟，所以其实接收缓冲区也会新增数据，只是用不用的问题。
      那问题来了，如果我要收一个数据，必须发一个数据，那对方因为该数据误操作了怎么办？所以在接收数据时，要发送一个对从机设备来说无效的数据，也就是所谓的dummy data，这样就不会误响应了。

  • 代码配置
      网上有很多流传的软件SPI，即在理解SPI协议的基础上，使用IO口实现这个时序，但是这样一方面是代码比较麻烦，另外就是时钟配置难以掌握，所以这种只适用于硬件SPI没有或者被用完的情况，在有硬件SPI外设的前提下，还是用硬件比较方便。
      这里以一个标准库下的SPI外设初始化为例理解一下SPI配置的方法：

    void SD_SPI_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

	//使能时钟——宏定义实现
    ENABLE_SD_SPI_GPIO_CLK();
    ENABLE_SD_SPI_CLK();

	//GPIO初始化
    GPIO_InitStructure.GPIO_Pin = SD_SPI_MOSI_PIN | SD_SPI_SCK_PIN;   //MOSI & SCK: AFIO,Output
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(SD_SPI_GPIO_PORT, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = SD_SPI_MISO_PIN;                    //MISO: Input
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //输入
    GPIO_Init(SD_SPI_GPIO_PORT, &GPIO_InitStructure);

	//SPI外设初始化
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//选择了串行时钟的稳态:时钟悬空高
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	//数据捕获于第二个时钟沿
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
    SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式
    SPI_Init(SD_SPI, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

    SPI_Cmd(SD_SPI, ENABLE); //使能SPI外设

    SD_SPI_ReadWriteByte(0xff);//启动传输
}

    重点是GPIO口输出和输入要分别配置。

3 硬件连接

  SD卡电路设计如下图所示，在画电路板时，记得在几个sd卡的引脚上加上上拉电阻：

在这里插入图片描述

CD引脚全称是Card Detect，用于检测卡是否插入，在一些开发板的原理图中有类似的做法，但是软件其实也可以判断出来，所以必要性不强

4 代码实践【重点】

  在使用SD卡时，建议在充分理解上述展示的SD卡运行原理后先实现存储的访问，比如先写入一段，然后再去读取，串口输出读取的内容，对比一下是否一致。然后再考虑加上FATFS，实现基本的读写文件功能。
  很显然，我其实并没有按照这个流程学习，而是先找了网上的一个可运行的代码（已经带了FATFS），然后在此基础上不断尝试新的操作，在这个尝试的过程中对SD卡运行原理有了比较深刻的认识。

  言归正传，如果以实用为主，建议直接使用HAL库，如果愿意折腾，可以自己尝试在标准库实现，建议在HAL库的基础上再去移植标准库。由于这两个步骤我都实践了一遍，后文都有介绍。

参考链接：

4.1 HAL库移植

  这部分内容基本参考自上面的教程，只做了一些小的修改，让这个部分集成度更高。

  • 首先先设置一些系统参数，不设置其实问题也不大，但是设置全面，不留风险是编程开发的一个好习惯：
    在这里插入图片描述

    在这里插入图片描述

  • 然后使能SPI外设

    在这里插入图片描述
    这里简单介绍一下NSS，所谓硬件NSS类似于串口的硬件流控一样，即通过实际的引脚来实现片选，这样就可以直接调用SPI的函数来进行控制，而所谓软件（即下面 NSS Signal Type： Software）即是额外再初始化一个引脚来控制。

    这里其实个人觉得两者是差不多的，只是硬件是芯片指定的引脚，而软件则可以随便指定，相对自由一些。代码上其实差别不大，只是一个调SPI库的函数，一个调GPIO库的函数。但是网上相关的代码基本都是使用软件形式，所以这里也跟风一下。

  • 然后再添加FATFS，这里只改动两个设置：

    • USE_LFN：Enable with static working buffer on the BSS
    • MAX_SS：4096

    如下图所示
    在这里插入图片描述

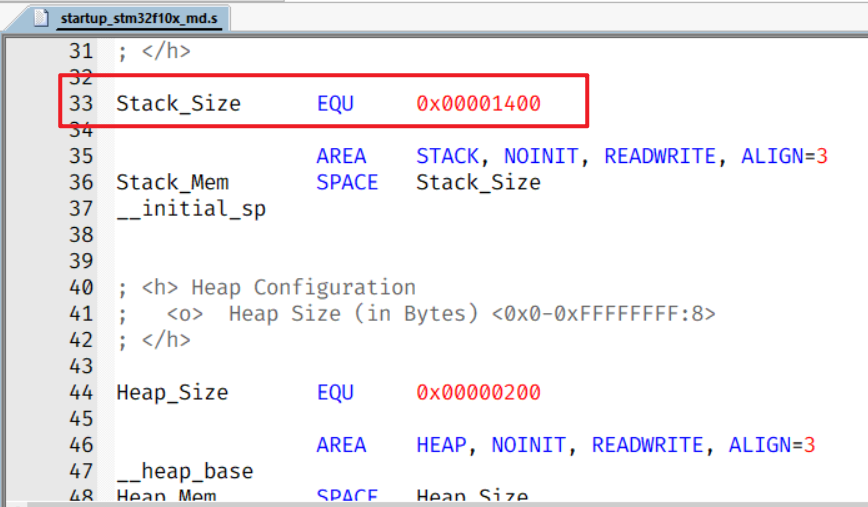

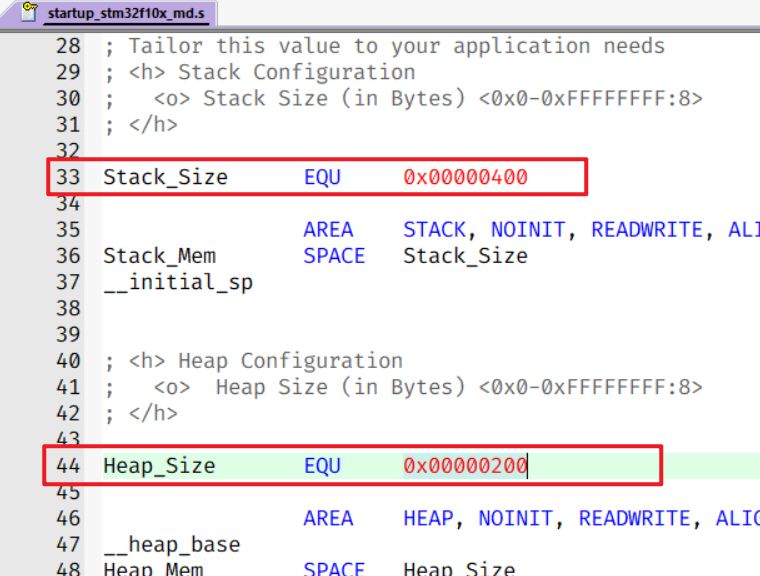

  • 项目配置那块，需要把堆栈加大

    在这里插入图片描述
    分文件显示，模块化更容易理解：
    在这里插入图片描述

    私以为将不同外设分为不同文件是一个很好的习惯

最后，生成代码即可，代码方面主要修改3个文件：

fat_sd_card.c【额外添加的一个文件】

#define TRUE  1
#define FALSE 0
#define bool BYTE

#include "fatfs_sd_card.h"

static volatile DSTATUS Stat = STA_NOINIT;  /* Disk Status */
static uint8_t CardType;                    /* Type 0:MMC, 1:SDC, 2:Block addressing */
static uint8_t PowerFlag = 0;               /* Power flag */

/***************************************
 * SPI functions
 **************************************/

/* slave select */
static void SELECT(void)
{
    HAL_GPIO_WritePin(SD_CS_PORT, SD_CS_PIN, GPIO_PIN_RESET);
    HAL_Delay(1);
}

/* slave deselect */
static void DESELECT(void)
{
    HAL_GPIO_WritePin(SD_CS_PORT, SD_CS_PIN, GPIO_PIN_SET);
    HAL_Delay(1);
}

/* SPI transmit a byte */
static void SPI_TxByte(uint8_t data)
{
    while(!__HAL_SPI_GET_FLAG(HSPI_SDCARD, SPI_FLAG_TXE));
    HAL_SPI_Transmit(HSPI_SDCARD, &data, 1, SPI_TIMEOUT);
}

/* SPI transmit buffer */
static void SPI_TxBuffer(uint8_t* buffer, uint16_t len)
{
    while(!__HAL_SPI_GET_FLAG(HSPI_SDCARD, SPI_FLAG_TXE));
    HAL_SPI_Transmit(HSPI_SDCARD, buffer, len, SPI_TIMEOUT);
}

/* SPI receive a byte */
static uint8_t SPI_RxByte(void)
{
    uint8_t dummy, data;
    dummy = 0xFF;

    while(!__HAL_SPI_GET_FLAG(HSPI_SDCARD, SPI_FLAG_TXE));
    HAL_SPI_TransmitReceive(HSPI_SDCARD, &dummy, &data, 1, SPI_TIMEOUT);

    return data;
}

/* SPI receive a byte via pointer */
static void SPI_RxBytePtr(uint8_t* buff)
{
    *buff = SPI_RxByte();
}

/***************************************
 * SD functions
 **************************************/

/* wait SD ready */
static uint8_t SD_ReadyWait(void)
{
    uint8_t res;

    /* timeout 500ms */
    int32_t Timer2 = 0xffffff;

    /* if SD goes ready, receives 0xFF */
    do
    {
        res = SPI_RxByte();
        Timer2--;
    }
    while((res != 0xFF) && Timer2 > 0);

    return res;
}

/* power on */
static void SD_PowerOn(void)
{
    uint8_t args[6];
    uint32_t cnt = 0x1FFF;

    /* transmit bytes to wake up */
    DESELECT();
    for(int i = 0; i < 10; i++)
    {
        SPI_TxByte(0xFF);
    }

    /* slave select */
    SELECT();

    /* make idle state */
    args[0] = CMD0;   /* CMD0:GO_IDLE_STATE */
    args[1] = 0;
    args[2] = 0;
    args[3] = 0;
    args[4] = 0;
    args[5] = 0x95;   /* CRC */

    SPI_TxBuffer(args, sizeof(args));

    /* wait response */
    while((SPI_RxByte() != 0x01) && cnt)
    {
        cnt--;
    }

    DESELECT();
    SPI_TxByte(0XFF);

    PowerFlag = 1;
}

/* power off */
static void SD_PowerOff(void)
{
    PowerFlag = 0;
}

/* check power flag */
static uint8_t SD_CheckPower(void)
{
    return PowerFlag;
}

/* receive data block */
static bool SD_RxDataBlock(BYTE* buff, UINT len)
{
    uint8_t token;

    /* timeout 200ms */
    int32_t Timer1 = 0xffffff;

    /* loop until receive a response or timeout */
    do
    {
        token = SPI_RxByte();
        Timer1--;
    }
    while((token == 0xFF) && Timer1 > 0);

    /* invalid response */
    if(token != 0xFE) return FALSE;

    /* receive data */
    do
    {
        SPI_RxBytePtr(buff++);
    }
    while(len--);

    /* discard CRC */
    SPI_RxByte();
    SPI_RxByte();

    return TRUE;
}

/* transmit data block */
#if _USE_WRITE == 1
static bool SD_TxDataBlock(const uint8_t* buff, BYTE token)
{
    uint8_t resp;
    uint8_t i = 0;

    /* wait SD ready */
    if(SD_ReadyWait() != 0xFF) return FALSE;

    /* transmit token */
    SPI_TxByte(token);

    /* if it's not STOP token, transmit data */
    if(token != 0xFD)
    {
        SPI_TxBuffer((uint8_t*)buff, 512);

        /* discard CRC */
        SPI_RxByte();
        SPI_RxByte();

        /* receive response */
        while(i <= 64)
        {
            resp = SPI_RxByte();

            /* transmit 0x05 accepted */
            if((resp & 0x1F) == 0x05) break;
            i++;
        }

        /* recv buffer clear */
        while(SPI_RxByte() == 0);
    }

    /* transmit 0x05 accepted */
    if((resp & 0x1F) == 0x05) return TRUE;

    return FALSE;
}
#endif /* _USE_WRITE */

/* transmit command */
static BYTE SD_SendCmd(BYTE cmd, uint32_t arg)
{
    uint8_t crc, res;

    /* wait SD ready */
    if(SD_ReadyWait() != 0xFF) return 0xFF;

    /* transmit command */
    SPI_TxByte(cmd);          /* Command */
    SPI_TxByte((uint8_t)(arg >> 24));   /* Argument[31..24] */
    SPI_TxByte((uint8_t)(arg >> 16));   /* Argument[23..16] */
    SPI_TxByte((uint8_t)(arg >> 8));  /* Argument[15..8] */
    SPI_TxByte((uint8_t)arg);       /* Argument[7..0] */

    /* prepare CRC */
    if(cmd == CMD0) crc = 0x95; /* CRC for CMD0(0) */
    else if(cmd == CMD8) crc = 0x87;  /* CRC for CMD8(0x1AA) */
    else crc = 1;

    /* transmit CRC */
    SPI_TxByte(crc);

    /* Skip a stuff byte when STOP_TRANSMISSION */
    if(cmd == CMD12) SPI_RxByte();

    /* receive response */
    uint8_t n = 10;
    do
    {
        res = SPI_RxByte();
    }
    while((res & 0x80) && --n);

    return res;
}

/***************************************
 * user_diskio.c functions
 **************************************/

/* initialize SD */
DSTATUS SD_disk_initialize(BYTE drv)
{
    uint8_t n, type, ocr[4];

    /* single drive, drv should be 0 */
    if(drv) return STA_NOINIT;

    /* no disk */
    if(Stat & STA_NODISK) return Stat;

    /* power on */
    SD_PowerOn();

    /* slave select */
    SELECT();

    /* check disk type */
    type = 0;

    /* send GO_IDLE_STATE command */
    if(SD_SendCmd(CMD0, 0) == 1)
    {
        /* timeout 1 sec */
        int32_t Timer1 = 0xfffff;

        /* SDC V2+ accept CMD8 command, http://elm-chan.org/docs/mmc/mmc_e.html */
        if(SD_SendCmd(CMD8, 0x1AA) == 1)
        {
            /* operation condition register */
            for(n = 0; n < 4; n++)
            {
                ocr[n] = SPI_RxByte();
            }

            /* voltage range 2.7-3.6V */
            if(ocr[2] == 0x01 && ocr[3] == 0xAA)
            {
                /* ACMD41 with HCS bit */
                do
                {
                    if(SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 1UL << 30) == 0) break;
                    Timer1--;
                }
                while(Timer1 > 0);

                /* READ_OCR */
                if(Timer1 > 0 && SD_SendCmd(CMD58, 0) == 0)
                {
                    /* Check CCS bit */
                    for(n = 0; n < 4; n++)
                    {
                        ocr[n] = SPI_RxByte();
                    }

                    /* SDv2 (HC or SC) */
                    type = (ocr[0] & 0x40) ? CT_SD2 | CT_BLOCK : CT_SD2;
                }
            }
        }
        else
        {
            /* SDC V1 or MMC */
            type = (SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 0) <= 1) ? CT_SD1 : CT_MMC;
            do
            {
                if(type == CT_SD1)
                {
                    if(SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 0) == 0) break;  /* ACMD41 */
                }
                else
                {
                    if(SD_SendCmd(CMD1, 0) == 0) break;  /* CMD1 */
                }
                Timer1--;
            }
            while(Timer1 > 0);

            /* SET_BLOCKLEN */
            if(Timer1 <= 0 || SD_SendCmd(CMD16, 512) != 0) type = 0;
        }
    }

    CardType = type;

    /* Idle */
    DESELECT();
    SPI_RxByte();

    /* Clear STA_NOINIT */
    if(type)
    {
        Stat &= ~STA_NOINIT;
    }
    else
    {
        /* Initialization failed */
        SD_PowerOff();
    }

    return Stat;
}

/* return disk status */
DSTATUS SD_disk_status(BYTE drv)
{
    if(drv) return STA_NOINIT;
    return Stat;
}

/* read sector */
DRESULT SD_disk_read(BYTE pdrv, BYTE* buff, DWORD sector, UINT count)
{
    /* pdrv should be 0 */
    if(pdrv || !count) return RES_PARERR;

    /* no disk */
    if(Stat & STA_NOINIT) return RES_NOTRDY;

    /* convert to byte address */
    if(!(CardType & CT_SD2)) sector *= 512;

    SELECT();

    if(count == 1)
    {
        /* READ_SINGLE_BLOCK */
        if((SD_SendCmd(CMD17, sector) == 0) && SD_RxDataBlock(buff, 512)) count = 0;
    }
    else
    {
        /* READ_MULTIPLE_BLOCK */
        if(SD_SendCmd(CMD18, sector) == 0)
        {
            do
            {
                if(!SD_RxDataBlock(buff, 512)) break;
                buff += 512;
            }
            while(--count);

            /* STOP_TRANSMISSION */
            SD_SendCmd(CMD12, 0);
        }
    }

    /* Idle */
    DESELECT();
    SPI_RxByte();

    return count ? RES_ERROR : RES_OK;
}

/* write sector */
#if _USE_WRITE == 1
DRESULT SD_disk_write(BYTE pdrv, const BYTE* buff, DWORD sector, UINT count)
{
    /* pdrv should be 0 */
    if(pdrv || !count) return RES_PARERR;

    /* no disk */
    if(Stat & STA_NOINIT) return RES_NOTRDY;

    /* write protection */
    if(Stat & STA_PROTECT) return RES_WRPRT;

    /* convert to byte address */
    if(!(CardType & CT_SD2)) sector *= 512;

    SELECT();

    if(count == 1)
    {
        /* WRITE_BLOCK */
        if((SD_SendCmd(CMD24, sector) == 0) && SD_TxDataBlock(buff, 0xFE))
            count = 0;
    }
    else
    {
        /* WRITE_MULTIPLE_BLOCK */
        if(CardType & CT_SD1)
        {
            SD_SendCmd(CMD55, 0);
            SD_SendCmd(CMD23, count); /* ACMD23 */
        }

        if(SD_SendCmd(CMD25, sector) == 0)
        {
            do
            {
                if(!SD_TxDataBlock(buff, 0xFC)) break;
                buff += 512;
            }
            while(--count);

            /* STOP_TRAN token */
            if(!SD_TxDataBlock(0, 0xFD))
            {
                count = 1;
            }
        }
    }

    /* Idle */
    DESELECT();
    SPI_RxByte();

    return count ? RES_ERROR : RES_OK;
}
#endif /* _USE_WRITE */

/* ioctl */
DRESULT SD_disk_ioctl(BYTE drv, BYTE ctrl, void* buff)
{
    DRESULT res;
    uint8_t n, csd[16], *ptr = buff;
    WORD csize;

    /* pdrv should be 0 */
    if(drv) return RES_PARERR;
    res = RES_ERROR;

    if(ctrl == CTRL_POWER)
    {
        switch(*ptr)
        {
        case 0:
            SD_PowerOff();    /* Power Off */
            res = RES_OK;
            break;
        case 1:
            SD_PowerOn();   /* Power On */
            res = RES_OK;
            break;
        case 2:
            *(ptr + 1) = SD_CheckPower();
            res = RES_OK;   /* Power Check */
            break;
        default:
            res = RES_PARERR;
        }
    }
    else
    {
        /* no disk */
        if(Stat & STA_NOINIT) return RES_NOTRDY;

        SELECT();

        switch(ctrl)
        {
        case GET_SECTOR_COUNT:
            /* SEND_CSD */
            if((SD_SendCmd(CMD9, 0) == 0) && SD_RxDataBlock(csd, 16))
            {
                if((csd[0] >> 6) == 1)
                {
                    /* SDC V2 */
                    csize = csd[9] + ((WORD) csd[8] << 8) + 1;
                    *(DWORD*) buff = (DWORD) csize << 10;
                }
                else
                {
                    /* MMC or SDC V1 */
                    n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;
                    csize = (csd[8] >> 6) + ((WORD) csd[7] << 2) + ((WORD)(csd[6] & 3) << 10) + 1;
                    *(DWORD*) buff = (DWORD) csize << (n - 9);
                }
                res = RES_OK;
            }
            break;
        case GET_SECTOR_SIZE:
            *(WORD*) buff = 512;
            res = RES_OK;
            break;
        case CTRL_SYNC:
            if(SD_ReadyWait() == 0xFF) res = RES_OK;
            break;
        case MMC_GET_CSD:
            /* SEND_CSD */
            if(SD_SendCmd(CMD9, 0) == 0 && SD_RxDataBlock(ptr, 16)) res = RES_OK;
            break;
        case MMC_GET_CID:
            /* SEND_CID */
            if(SD_SendCmd(CMD10, 0) == 0 && SD_RxDataBlock(ptr, 16)) res = RES_OK;
            break;
        case MMC_GET_OCR:
            /* READ_OCR */
            if(SD_SendCmd(CMD58, 0) == 0)
            {
                for(n = 0; n < 4; n++)
                {
                    *ptr++ = SPI_RxByte();
                }
                res = RES_OK;
            }
        default:
            res = RES_PARERR;
        }

        DESELECT();
        SPI_RxByte();
    }

    return res;
}

fat_sd_card.h 【额外添加】

#ifndef __FATFS_SD_H
#define __FATFS_SD_H

#include "diskio.h"
#include "stm32f1xx_hal.h"

/* Definitions for MMC/SDC command */
#define CMD0     (0x40+0)       /* GO_IDLE_STATE */
#define CMD1     (0x40+1)       /* SEND_OP_COND */
#define CMD8     (0x40+8)       /* SEND_IF_COND */
#define CMD9     (0x40+9)       /* SEND_CSD */
#define CMD10    (0x40+10)      /* SEND_CID */
#define CMD12    (0x40+12)      /* STOP_TRANSMISSION */
#define CMD16    (0x40+16)      /* SET_BLOCKLEN */
#define CMD17    (0x40+17)      /* READ_SINGLE_BLOCK */
#define CMD18    (0x40+18)      /* READ_MULTIPLE_BLOCK */
#define CMD23    (0x40+23)      /* SET_BLOCK_COUNT */
#define CMD24    (0x40+24)      /* WRITE_BLOCK */
#define CMD25    (0x40+25)      /* WRITE_MULTIPLE_BLOCK */
#define CMD41    (0x40+41)      /* SEND_OP_COND (ACMD) */
#define CMD55    (0x40+55)      /* APP_CMD */
#define CMD58    (0x40+58)      /* READ_OCR */

/* MMC card type flags (MMC_GET_TYPE) */
#define CT_MMC    0x01    /* MMC ver 3 */
#define CT_SD1    0x02    /* SD ver 1 */
#define CT_SD2    0x04    /* SD ver 2 */
#define CT_SDC    0x06    /* SD */
#define CT_BLOCK  0x08    /* Block addressing */

/* Functions */
DSTATUS SD_disk_initialize(BYTE pdrv);
DSTATUS SD_disk_status(BYTE pdrv);
DRESULT SD_disk_read(BYTE pdrv, BYTE* buff, DWORD sector, UINT count);
DRESULT SD_disk_write(BYTE pdrv, const BYTE* buff, DWORD sector, UINT count);
DRESULT SD_disk_ioctl(BYTE pdrv, BYTE cmd, void* buff);

#define SPI_TIMEOUT 100

extern SPI_HandleTypeDef  hspi2;

#define HSPI_SDCARD     &hspi2
#define SD_CS_PORT      GPIOB
#define SD_CS_PIN       GPIO_PIN_12

#endif

user_diskio.c 【修改，建议直接替换】

/* USER CODE BEGIN Header */
/**
 ******************************************************************************
  * @file    user_diskio.c
  * @brief   This file includes a diskio driver skeleton to be completed by the user.
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
 /* USER CODE END Header */

#ifdef USE_OBSOLETE_USER_CODE_SECTION_0
/*
 * Warning: the user section 0 is no more in use (starting from CubeMx version 4.16.0)
 * To be suppressed in the future.
 * Kept to ensure backward compatibility with previous CubeMx versions when
 * migrating projects.
 * User code previously added there should be copied in the new user sections before
 * the section contents can be deleted.
 */
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
#endif

/* USER CODE BEGIN DECL */

/* Includes ------------------------------------------------------------------*/
#include <string.h>
#include "ff_gen_drv.h"
#include "fatfs_sd_card.h"
/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/

/* Private variables ---------------------------------------------------------*/
/* Disk status */
static volatile DSTATUS Stat = STA_NOINIT;

/* USER CODE END DECL */

/* Private function prototypes -----------------------------------------------*/
DSTATUS USER_initialize (BYTE pdrv);
DSTATUS USER_status (BYTE pdrv);
DRESULT USER_read (BYTE pdrv, BYTE *buff, DWORD sector, UINT count);
#if _USE_WRITE == 1
  DRESULT USER_write (BYTE pdrv, const BYTE *buff, DWORD sector, UINT count);
#endif /* _USE_WRITE == 1 */
#if _USE_IOCTL == 1
  DRESULT USER_ioctl (BYTE pdrv, BYTE cmd, void *buff);
#endif /* _USE_IOCTL == 1 */

Diskio_drvTypeDef  USER_Driver =
{
  USER_initialize,
  USER_status,
  USER_read,
#if  _USE_WRITE
  USER_write,
#endif  /* _USE_WRITE == 1 */
#if  _USE_IOCTL == 1
  USER_ioctl,
#endif /* _USE_IOCTL == 1 */
};

/* Private functions ---------------------------------------------------------*/

/**
  * @brief  Initializes a Drive
  * @param  pdrv: Physical drive number (0..)
  * @retval DSTATUS: Operation status
  */
DSTATUS USER_initialize (
	BYTE pdrv           /* Physical drive nmuber to identify the drive */
)
{
  /* USER CODE BEGIN INIT */
	return SD_disk_initialize(pdrv);
  /* USER CODE END INIT */
}

/**
  * @brief  Gets Disk Status
  * @param  pdrv: Physical drive number (0..)
  * @retval DSTATUS: Operation status
  */
DSTATUS USER_status (
	BYTE pdrv       /* Physical drive number to identify the drive */
)
{
  /* USER CODE BEGIN STATUS */
	return SD_disk_status(pdrv);
  /* USER CODE END STATUS */
}

/**
  * @brief  Reads Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data buffer to store read data
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to read (1..128)
  * @retval DRESULT: Operation result
  */
DRESULT USER_read (
	BYTE pdrv,      /* Physical drive nmuber to identify the drive */
	BYTE *buff,     /* Data buffer to store read data */
	DWORD sector,   /* Sector address in LBA */
	UINT count      /* Number of sectors to read */
)
{
  /* USER CODE BEGIN READ */
	return SD_disk_read(pdrv, buff, sector, count);
  /* USER CODE END READ */
}

/**
  * @brief  Writes Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data to be written
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to write (1..128)
  * @retval DRESULT: Operation result
  */
#if _USE_WRITE == 1
DRESULT USER_write (
	BYTE pdrv,          /* Physical drive nmuber to identify the drive */
	const BYTE *buff,   /* Data to be written */
	DWORD sector,       /* Sector address in LBA */
	UINT count          /* Number of sectors to write */
)
{
  /* USER CODE BEGIN WRITE */
  /* USER CODE HERE */
	return SD_disk_write(pdrv, buff, sector, count);
  /* USER CODE END WRITE */
}
#endif /* _USE_WRITE == 1 */

/**
  * @brief  I/O control operation
  * @param  pdrv: Physical drive number (0..)
  * @param  cmd: Control code
  * @param  *buff: Buffer to send/receive control data
  * @retval DRESULT: Operation result
  */
#if _USE_IOCTL == 1
DRESULT USER_ioctl (
	BYTE pdrv,      /* Physical drive nmuber (0..) */
	BYTE cmd,       /* Control code */
	void *buff      /* Buffer to send/receive control data */
)
{
  /* USER CODE BEGIN IOCTL */
	return SD_disk_ioctl(pdrv, cmd, buff);
  /* USER CODE END IOCTL */
}
#endif /* _USE_IOCTL == 1 */

可以看出，起始这个代码基本就只是调用了一下上述两个文件已经实现的函数，结构非常明确，也很有利于移植。

  最后，再在main文件中添加一个测试函数，前提是自己实现printf函数
：

/**
  * @brief SD Card Operation Test
  * @param none
  * @retval none
  */
void SD_Card_ReadWrite_Test(void)
{
    FATFS    FatFs;
    FIL      fil;
    FRESULT  fres;
    char     buf[100];

    do
    {
        //Mount the SD Card
        fres = f_mount(&FatFs, "0:", 1);    //1=mount now
        if(fres != FR_OK)
        {
            printf("No SD Card found : (%i)\r\n", fres);
            break;
        }
        printf("SD Card Mounted Successfully!!!\r\n");

        //Read the SD Card Total size and Free Size
        FATFS*   pfs;
        DWORD    fre_clust;
        uint32_t totalSpace, freeSpace;

        f_getfree("", &fre_clust, &pfs);
        totalSpace = (uint32_t)((pfs->n_fatent - 2) * pfs->csize * 0.5);
        freeSpace = (uint32_t)(fre_clust * pfs->csize * 0.5);

        printf("TotalSpace : %u bytes, FreeSpace = %u bytes\n", totalSpace, freeSpace);

        //Open the file
        fres = f_open(&fil, "Test.txt", FA_WRITE | FA_READ | FA_CREATE_ALWAYS);
        if(fres != FR_OK)
        {
            printf("File creation/open Error : (%i)\r\n", fres);
            break;
        }

        printf("Writing data...\r\n");
        //write the data
        int n = f_puts("Hello World!\n", &fil);
        printf("Wrote %i Bytes\n", n);
        //close your file
        f_close(&fil);

        //Open the file
        fres = f_open(&fil, "Test.txt", FA_READ);
        if(fres != FR_OK)
        {
            printf("File opening Error : (%i)\r\n", fres);
            break;
        }

        //read the data
        f_gets(buf, sizeof(buf), &fil);

        printf("Read Data : %s\n", buf);

        //close your file
        f_close(&fil);
        printf("Closing File!!!\r\n");
#if 0
        //Delete the file.
        fres = f_unlink(EmbeTronicX.txt);
        if(fres != FR_OK)
        {
            printf("Cannot able to delete the file\n");
        }
#endif
    }
    while(0);

    //We're done, so de-mount the drive
    f_mount(NULL, "", 0);
    printf("SD Card Unmounted Successfully!!!\r\n");
}

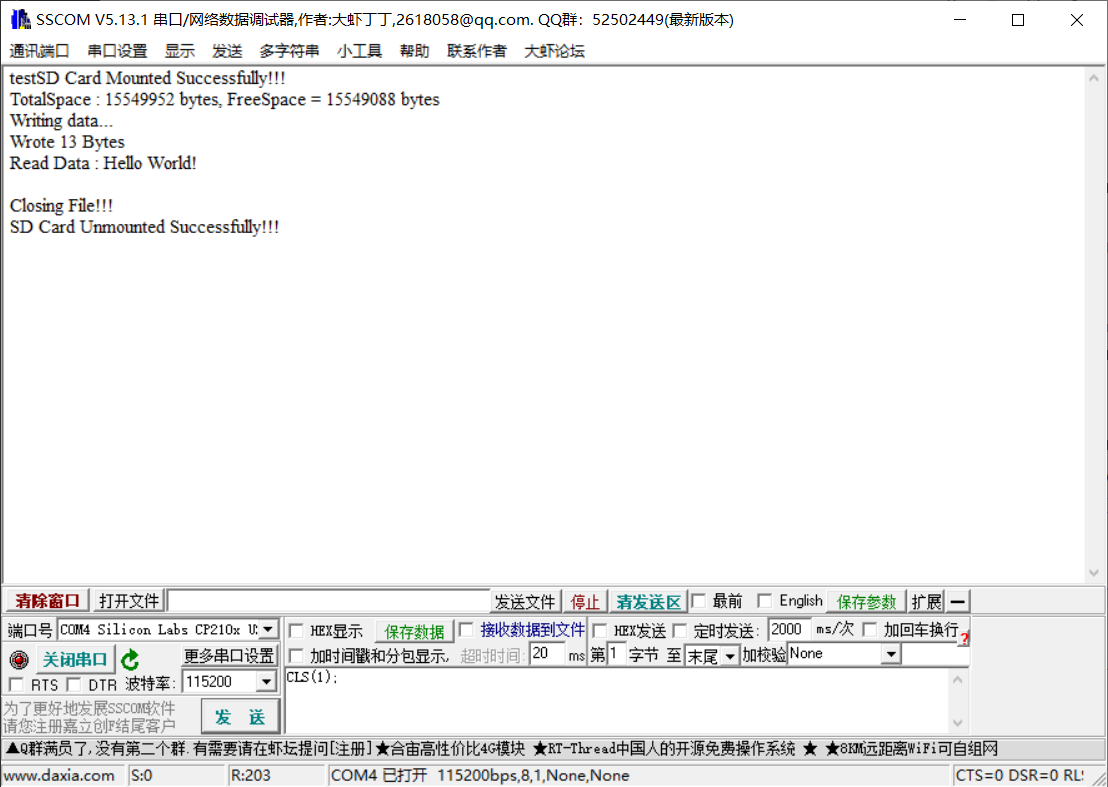

然后直接运行代码，接上串口，如果正常的话可以看到最后的串口输出。

4.2 标准库移植

  标准库移植方面，一开始在网上找到别人做的基于其他型号芯片移植的版本，确实可以用，但是感觉结构有点乱，模块化做得不是很好，所以打算基于上述这个代码进行移植。

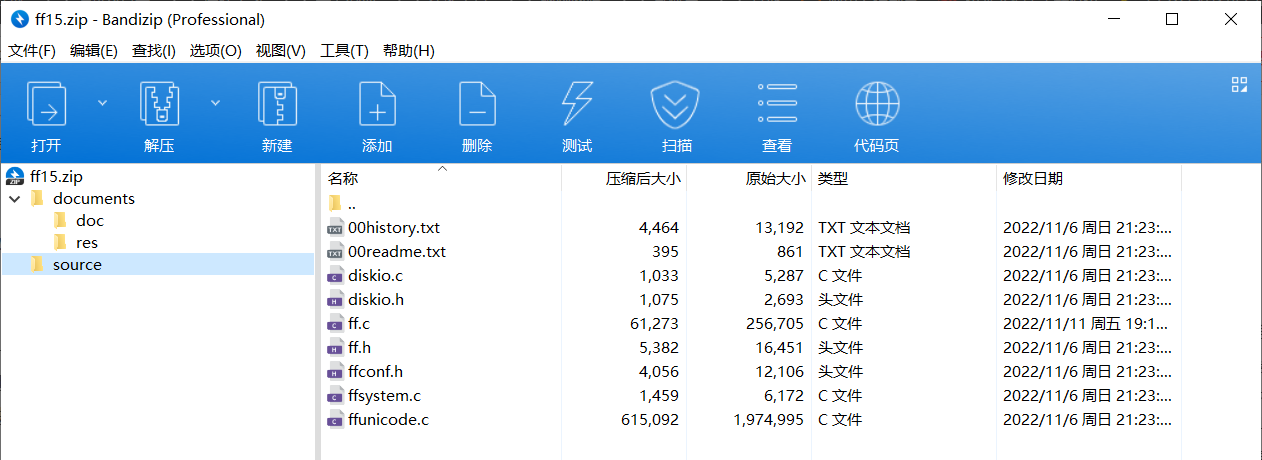

  既然要折腾，那就从头开始。先从fatfs官网下载最新版的源码（R15）。得到一个ff15.zip的压缩包，里面结构如下所示。
在这里插入图片描述
我们需要的就是source文件夹下面的这个代码文件。把这几个文件复制到一个准库模板工程下面，为便于管理，在根目录下创建一个文件夹名为FATFS，存放这些文件，然后再添加一些基本的文件，主要是串口和printf函数重定向的代码。

当然，创建文件夹的同时也要在Keil中创建对应的Group，并把这个文件夹添加到包含路径当中，都是基本操作，不要忘了。

  然后再把上述HAL库的代码转换成标准库下的格式，得到如下代码（将SPI相关的函数也放到一起了，减少了代码的耦合性）

fatfs_sd_card.c

#define TRUE  1
#define FALSE 0
#define bool BYTE

#include "fatfs_sd_card.h"

static volatile DSTATUS Stat = STA_NOINIT;  /* Disk Status */
static uint8_t CardType;                    /* Type 0:MMC, 1:SDC, 2:Block addressing */
static uint8_t PowerFlag = 0;       /* Power flag */

/***************************************
 * SPI functions
 **************************************/

SPI_InitTypeDef SPI_InitStructure;

/**
  * @brief  初始化SD卡对应的SPI外设
  * @param  None
  * @retval None
  */
void SD_SPI_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

	//使能时钟——宏定义实现
    ENABLE_SD_SPI_GPIO_CLK();
    ENABLE_SD_SPI_CLK();

	//GPIO初始化
    GPIO_InitStructure.GPIO_Pin = SD_SPI_MOSI_PIN | SD_SPI_SCK_PIN;   //MOSI & SCK: AFIO,Output
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(SD_SPI_GPIO_PORT, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = SD_SPI_MISO_PIN;                    //MISO: Input
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //输入
    GPIO_Init(SD_SPI_GPIO_PORT, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = SD_SPI_CS_PIN;                    //CS: Output
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       //输出
    GPIO_Init(SD_SPI_GPIO_PORT, &GPIO_InitStructure);

	//SPI外设初始化
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//选择了串行时钟的稳态:时钟悬空高
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	//数据捕获于第二个时钟沿
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
    SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式
    SPI_Init(SD_SPI, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

    SPI_Cmd(SD_SPI, ENABLE); //使能SPI外设

    SD_SPI_ReadWriteByte(0xff);//启动传输
}

/**
  * @brief  设置SPI的速度
  * @param  SpeedSet:
  * SPI_BaudRatePrescaler_2   2分频   (SPI 36M@sys 72M)
  * SPI_BaudRatePrescaler_8   8分频   (SPI 9M@sys 72M)
  * SPI_BaudRatePrescaler_16  16分频  (SPI 4.5M@sys 72M)
  * SPI_BaudRatePrescaler_256 256分频 (SPI 281.25K@sys 72M)
  * @retval None
  */
void SD_SPI_SetSpeed(u8 SpeedSet)
{
    SPI_InitStructure.SPI_BaudRatePrescaler = SpeedSet ;
    SPI_Init(SD_SPI, &SPI_InitStructure);
    SPI_Cmd(SD_SPI, ENABLE);
}

/**
  * @brief  SPI读写一个字节。因为SPI为全双工协议，所以接收一个字节也需要时钟，
		    所以一般是写入一个字节同时读取一个字节。
  * @param  TxData: 写入的字节
  * @retval RxData：读到的字节
  */
u8 SD_SPI_ReadWriteByte(u8 TxData)
{
    u8 retry = 0;
    while(SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET)  //检查指定的SPI标志位设置与否:发送缓存空标志位
    {
        retry++;
        if(retry > 200) return 0;
    }
    SPI_I2S_SendData(SPI2, TxData); //通过外设SPIx发送一个数据
    retry = 0;

//	while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET)//检查指定的SPI标志位设置与否:接受缓存非空标志位
    while(SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_BSY) == SET)  //ref: https://bbs.21ic.com/icview-440361-1-1.html
    {
        retry++;
        if(retry > 200)
            return 0;
    }
    return SPI_I2S_ReceiveData(SPI2); //返回通过SPIx最近接收的数据
}

/* slave select */
static void SELECT(void)
{
    SD_CS_LOW();
}

/* slave deselect */
static void DESELECT(void)
{
    SD_CS_HIGH();
}

/* SPI transmit a byte */
static void SPI_TxByte(uint8_t data)
{
    SD_SPI_ReadWriteByte(data);
}

/* SPI transmit buffer */
static void SPI_TxBuffer(uint8_t* buffer, uint16_t len)
{
    for(int i=0; i<len; i++)
	{
		SD_SPI_ReadWriteByte(*buffer);
		buffer++;
	}
}

/* SPI receive a byte */
static uint8_t SPI_RxByte(void)
{
    uint8_t dummy, data;
    dummy = 0xFF;

    data = SD_SPI_ReadWriteByte(dummy);

    return data;
}

/* SPI receive a byte via pointer */
static void SPI_RxBytePtr(uint8_t* buff)
{
    *buff = SPI_RxByte();
}

/***************************************
 * SD functions
 **************************************/

/* wait SD ready */
static uint8_t SD_ReadyWait(void)
{
    uint8_t res;

    /* timeout 500ms */
    int32_t Timer2 = 0xffffff;

    /* if SD goes ready, receives 0xFF */
    do
    {
        res = SPI_RxByte();
		Timer2--;
    }
    while((res != 0xFF) && Timer2>0);

    return res;
}

/* power on */
static void SD_PowerOn(void)
{
    uint8_t args[6];
    uint32_t cnt = 0x1FFF;

    /* transmit bytes to wake up */
    DESELECT();
    for(int i = 0; i < 10; i++)
    {
        SPI_TxByte(0xFF);
    }

    /* slave select */
    SELECT();

    /* make idle state */
    args[0] = CMD0;   /* CMD0:GO_IDLE_STATE */
    args[1] = 0;
    args[2] = 0;
    args[3] = 0;
    args[4] = 0;
    args[5] = 0x95;   /* CRC */

    SPI_TxBuffer(args, sizeof(args));

    /* wait response */
    while((SPI_RxByte() != 0x01) && cnt)
    {
        cnt--;
    }

    DESELECT();
    SPI_TxByte(0XFF);

    PowerFlag = 1;
}

/* power off */
static void SD_PowerOff(void)
{
    PowerFlag = 0;
}

/* check power flag */
static uint8_t SD_CheckPower(void)
{
    return PowerFlag;
}

/* receive data block */
static bool SD_RxDataBlock(BYTE* buff, UINT len)
{
    uint8_t token;

    /* timeout 200ms */
    int32_t Timer1 = 0xffffff;

    /* loop until receive a response or timeout */
    do
    {
        token = SPI_RxByte();
		Timer1--;
    }
    while((token == 0xFF) && Timer1>0);

    /* invalid response */
    if(token != 0xFE) return FALSE;

    /* receive data */
    do
    {
        SPI_RxBytePtr(buff++);
    }
    while(len--);

    /* discard CRC */
    SPI_RxByte();
    SPI_RxByte();

    return TRUE;
}

/* transmit data block */
static bool SD_TxDataBlock(const uint8_t* buff, BYTE token)
{
    uint8_t resp;
    uint8_t i = 0;

    /* wait SD ready */
    if(SD_ReadyWait() != 0xFF) return FALSE;

    /* transmit token */
    SPI_TxByte(token);

    /* if it's not STOP token, transmit data */
    if(token != 0xFD)
    {
        SPI_TxBuffer((uint8_t*)buff, 512);

        /* discard CRC */
        SPI_RxByte();
        SPI_RxByte();

        /* receive response */
        while(i <= 64)
        {
            resp = SPI_RxByte();

            /* transmit 0x05 accepted */
            if((resp & 0x1F) == 0x05) break;
            i++;
        }

        /* recv buffer clear */
        while(SPI_RxByte() == 0);
    }

    /* transmit 0x05 accepted */
    if((resp & 0x1F) == 0x05) return TRUE;

    return FALSE;
}

/* transmit command */
static BYTE SD_SendCmd(BYTE cmd, uint32_t arg)
{
    uint8_t crc, res;

    /* wait SD ready */
    if(SD_ReadyWait() != 0xFF) return 0xFF;

    /* transmit command */
    SPI_TxByte(cmd);          /* Command */
    SPI_TxByte((uint8_t)(arg >> 24));   /* Argument[31..24] */
    SPI_TxByte((uint8_t)(arg >> 16));   /* Argument[23..16] */
    SPI_TxByte((uint8_t)(arg >> 8));  /* Argument[15..8] */
    SPI_TxByte((uint8_t)arg);       /* Argument[7..0] */

    /* prepare CRC */
    if(cmd == CMD0) crc = 0x95; /* CRC for CMD0(0) */
    else if(cmd == CMD8) crc = 0x87;  /* CRC for CMD8(0x1AA) */
    else crc = 1;

    /* transmit CRC */
    SPI_TxByte(crc);

    /* Skip a stuff byte when STOP_TRANSMISSION */
    if(cmd == CMD12) SPI_RxByte();

    /* receive response */
    uint8_t n = 10;
    do
    {
        res = SPI_RxByte();
    }
    while((res & 0x80) && --n);

    return res;
}

/***************************************
 * user_diskio.c functions
 **************************************/

/* initialize SD */
DSTATUS SD_disk_initialize(BYTE drv)
{
    uint8_t n, type, ocr[4];

    /* single drive, drv should be 0 */
    if(drv) return STA_NOINIT;

    /* no disk */
    if(Stat & STA_NODISK) return Stat;

    /* power on */
    SD_PowerOn();

    /* slave select */
    SELECT();

    /* check disk type */
    type = 0;

    /* send GO_IDLE_STATE command */
    if(SD_SendCmd(CMD0, 0) == 1)
    {
        /* timeout 1 sec */
        int32_t Timer1 = 0xfffff;

        /* SDC V2+ accept CMD8 command, http://elm-chan.org/docs/mmc/mmc_e.html */
        if(SD_SendCmd(CMD8, 0x1AA) == 1)
        {
            /* operation condition register */
            for(n = 0; n < 4; n++)
            {
                ocr[n] = SPI_RxByte();
            }

            /* voltage range 2.7-3.6V */
            if(ocr[2] == 0x01 && ocr[3] == 0xAA)
            {
                /* ACMD41 with HCS bit */
                do
                {
                    if(SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 1UL << 30) == 0) break;
					Timer1--;
                }
                while(Timer1>0);

                /* READ_OCR */
                if(Timer1>0 && SD_SendCmd(CMD58, 0) == 0)
                {
                    /* Check CCS bit */
                    for(n = 0; n < 4; n++)
                    {
                        ocr[n] = SPI_RxByte();
                    }

                    /* SDv2 (HC or SC) */
                    type = (ocr[0] & 0x40) ? CT_SD2 | CT_BLOCK : CT_SD2;
                }
            }
        }
        else
        {
            /* SDC V1 or MMC */
            type = (SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 0) <= 1) ? CT_SD1 : CT_MMC;
            do
            {
                if(type == CT_SD1)
                {
                    if(SD_SendCmd(CMD55, 0) <= 1 && SD_SendCmd(CMD41, 0) == 0) break;  /* ACMD41 */
                }
                else
                {
                    if(SD_SendCmd(CMD1, 0) == 0) break;  /* CMD1 */
                }
				Timer1--;
            }
            while(Timer1>0);

            /* SET_BLOCKLEN */
            if(Timer1<=0 || SD_SendCmd(CMD16, 512) != 0) type = 0;
        }
    }

    CardType = type;

    /* Idle */
    DESELECT();
    SPI_RxByte();

    /* Clear STA_NOINIT */
    if(type)
    {
        Stat &= ~STA_NOINIT;
    }
    else
    {
        /* Initialization failed */
        SD_PowerOff();
    }

    return Stat;
}

/* return disk status */
DSTATUS SD_disk_status(BYTE drv)
{
    if(drv) return STA_NOINIT;
    return Stat;
}

/* read sector */
DRESULT SD_disk_read(BYTE pdrv, BYTE* buff, DWORD sector, UINT count)
{
    /* pdrv should be 0 */
    if(pdrv || !count) return RES_PARERR;

    /* no disk */
    if(Stat & STA_NOINIT) return RES_NOTRDY;

    /* convert to byte address */
    if(!(CardType & CT_SD2)) sector *= 512;

    SELECT();

    if(count == 1)
    {
        /* READ_SINGLE_BLOCK */
        if((SD_SendCmd(CMD17, sector) == 0) && SD_RxDataBlock(buff, 512)) count = 0;
    }
    else
    {
        /* READ_MULTIPLE_BLOCK */
        if(SD_SendCmd(CMD18, sector) == 0)
        {
            do
            {
                if(!SD_RxDataBlock(buff, 512)) break;
                buff += 512;
            }
            while(--count);

            /* STOP_TRANSMISSION */
            SD_SendCmd(CMD12, 0);
        }
    }

    /* Idle */
    DESELECT();
    SPI_RxByte();

    return count ? RES_ERROR : RES_OK;
}

/* write sector */
DRESULT SD_disk_write(BYTE pdrv, const BYTE* buff, DWORD sector, UINT count)
{
    /* pdrv should be 0 */
    if(pdrv || !count) return RES_PARERR;

    /* no disk */
    if(Stat & STA_NOINIT) return RES_NOTRDY;

    /* write protection */
    if(Stat & STA_PROTECT) return RES_WRPRT;

    /* convert to byte address */
    if(!(CardType & CT_SD2)) sector *= 512;

    SELECT();

    if(count == 1)
    {
        /* WRITE_BLOCK */
        if((SD_SendCmd(CMD24, sector) == 0) && SD_TxDataBlock(buff, 0xFE))
            count = 0;
    }
    else
    {
        /* WRITE_MULTIPLE_BLOCK */
        if(CardType & CT_SD1)
        {
            SD_SendCmd(CMD55, 0);
            SD_SendCmd(CMD23, count); /* ACMD23 */
        }

        if(SD_SendCmd(CMD25, sector) == 0)
        {
            do
            {
                if(!SD_TxDataBlock(buff, 0xFC)) break;
                buff += 512;
            }
            while(--count);

            /* STOP_TRAN token */
            if(!SD_TxDataBlock(0, 0xFD))
            {
                count = 1;
            }
        }
    }

    /* Idle */
    DESELECT();
    SPI_RxByte();

    return count ? RES_ERROR : RES_OK;
}

/* ioctl */
DRESULT SD_disk_ioctl(BYTE drv, BYTE ctrl, void* buff)
{
    DRESULT res;
    uint8_t n, csd[16], *ptr = buff;
    WORD csize;

    /* pdrv should be 0 */
    if(drv) return RES_PARERR;
    res = RES_ERROR;

    if(ctrl == CTRL_POWER)
    {
        switch(*ptr)
        {
        case 0:
            SD_PowerOff();    /* Power Off */
            res = RES_OK;
            break;
        case 1:
            SD_PowerOn();   /* Power On */
            res = RES_OK;
            break;
        case 2:
            *(ptr + 1) = SD_CheckPower();
            res = RES_OK;   /* Power Check */
            break;
        default:
            res = RES_PARERR;
        }
    }
    else
    {
        /* no disk */
        if(Stat & STA_NOINIT) return RES_NOTRDY;

        SELECT();

        switch(ctrl)
        {
        case GET_SECTOR_COUNT:
            /* SEND_CSD */
            if((SD_SendCmd(CMD9, 0) == 0) && SD_RxDataBlock(csd, 16))
            {
                if((csd[0] >> 6) == 1)
                {
                    /* SDC V2 */
                    csize = csd[9] + ((WORD) csd[8] << 8) + 1;
                    *(DWORD*) buff = (DWORD) csize << 10;
                }
                else
                {
                    /* MMC or SDC V1 */
                    n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;
                    csize = (csd[8] >> 6) + ((WORD) csd[7] << 2) + ((WORD)(csd[6] & 3) << 10) + 1;
                    *(DWORD*) buff = (DWORD) csize << (n - 9);
                }
                res = RES_OK;
            }
            break;
        case GET_SECTOR_SIZE:
            *(WORD*) buff = 512;
            res = RES_OK;
            break;
        case CTRL_SYNC:
            if(SD_ReadyWait() == 0xFF) res = RES_OK;
            break;
        case MMC_GET_CSD:
            /* SEND_CSD */
            if(SD_SendCmd(CMD9, 0) == 0 && SD_RxDataBlock(ptr, 16)) res = RES_OK;
            break;
        case MMC_GET_CID:
            /* SEND_CID */
            if(SD_SendCmd(CMD10, 0) == 0 && SD_RxDataBlock(ptr, 16)) res = RES_OK;
            break;
        case MMC_GET_OCR:
            /* READ_OCR */
            if(SD_SendCmd(CMD58, 0) == 0)
            {
                for(n = 0; n < 4; n++)
                {
                    *ptr++ = SPI_RxByte();
                }
                res = RES_OK;
            }
        default:
            res = RES_PARERR;
        }

        DESELECT();
        SPI_RxByte();
    }

    return res;
}

fatfs_sd_card.h

#ifndef __FATFS_SD_H
#define __FATFS_SD_H

#include "diskio.h"
#include "stm32f10x.h"                  // Device header

/* Definitions for MMC/SDC command */
#define CMD0     (0x40+0)       /* GO_IDLE_STATE */
#define CMD1     (0x40+1)       /* SEND_OP_COND */
#define CMD8     (0x40+8)       /* SEND_IF_COND */
#define CMD9     (0x40+9)       /* SEND_CSD */
#define CMD10    (0x40+10)      /* SEND_CID */
#define CMD12    (0x40+12)      /* STOP_TRANSMISSION */
#define CMD16    (0x40+16)      /* SET_BLOCKLEN */
#define CMD17    (0x40+17)      /* READ_SINGLE_BLOCK */
#define CMD18    (0x40+18)      /* READ_MULTIPLE_BLOCK */
#define CMD23    (0x40+23)      /* SET_BLOCK_COUNT */
#define CMD24    (0x40+24)      /* WRITE_BLOCK */
#define CMD25    (0x40+25)      /* WRITE_MULTIPLE_BLOCK */
#define CMD41    (0x40+41)      /* SEND_OP_COND (ACMD) */
#define CMD55    (0x40+55)      /* APP_CMD */
#define CMD58    (0x40+58)      /* READ_OCR */

/* MMC card type flags (MMC_GET_TYPE) */
#define CT_MMC    0x01    /* MMC ver 3 */
#define CT_SD1    0x02    /* SD ver 1 */
#define CT_SD2    0x04    /* SD ver 2 */
#define CT_SDC    0x06    /* SD */
#define CT_BLOCK  0x08    /* Block addressing */

/**
  * @brief  SD SPI Interface pins
  */
#define SD_SPI                           SPI2
#define SD_SPI_CLK                       RCC_APB1Periph_SPI2
#define SD_SPI_GPIO_PORT                 GPIOB                       /* GPIOB */
#define SD_SPI_GPIO_CLK                  RCC_APB2Periph_GPIOB
#define SD_SPI_SCK_PIN                   GPIO_Pin_13                 /* PB.13 */
#define SD_SPI_MISO_PIN                  GPIO_Pin_14                 /* PB.14 */
#define SD_SPI_MOSI_PIN                  GPIO_Pin_15                 /* PB.15 */
#define SD_SPI_CS_PIN                    GPIO_Pin_12                 /* PB.12 */

#define ENABLE_SD_SPI_CLK()              RCC_APB1PeriphClockCmd(SD_SPI_CLK, ENABLE)
#define ENABLE_SD_SPI_GPIO_CLK()         RCC_APB2PeriphClockCmd(SD_SPI_GPIO_CLK, ENABLE)

#define SD_CS_LOW()                      GPIO_ResetBits(SD_SPI_GPIO_PORT, SD_SPI_CS_PIN)
#define SD_CS_HIGH()                     GPIO_SetBits(SD_SPI_GPIO_PORT, SD_SPI_CS_PIN)

/**
  * @brief  SPI Interface function
  */
//初始化SPI外设
void SD_SPI_Init(void);
//设置SPI速度
void SD_SPI_SetSpeed(u8 SpeedSet);
//SPI读写一个字节
u8 SD_SPI_ReadWriteByte(u8 TxData);

/* Functions */
DSTATUS SD_disk_initialize(BYTE pdrv);
DSTATUS SD_disk_status(BYTE pdrv);
DRESULT SD_disk_read(BYTE pdrv, BYTE* buff, DWORD sector, UINT count);
DRESULT SD_disk_write(BYTE pdrv, const BYTE* buff, DWORD sector, UINT count);
DRESULT SD_disk_ioctl(BYTE pdrv, BYTE cmd, void* buff);

#define SPI_TIMEOUT 100

#endif

直接编译试试。

在这里插入图片描述
在这里插入图片描述

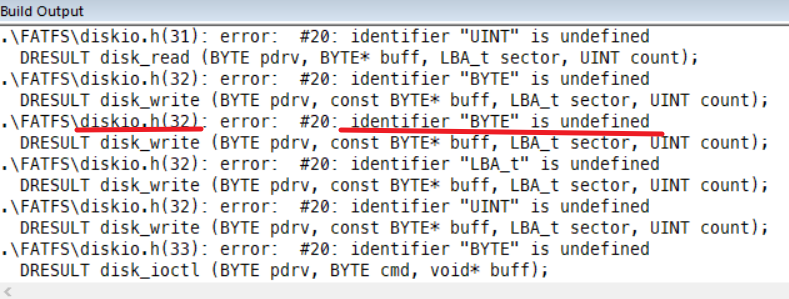

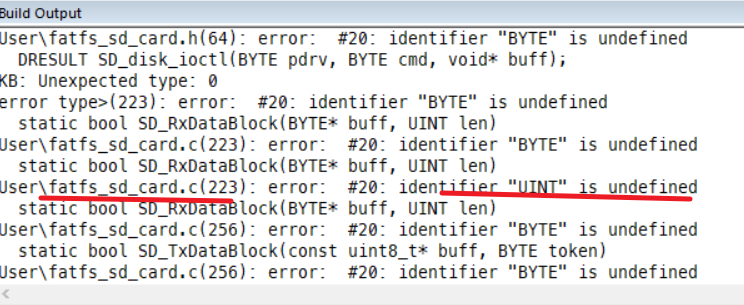

可以看到，还有一些基本的数据类型没有typedef，千万别自作聪明自己去define，其实已经有了，就是ff.h文件里面，所以直接在diskio.h中包含即可

再次编译，发现剩下的就是diskio.h中预定义的函数未实现的报错了，这一部分非常简单，和上面HAL库一样，只需要调用已经定义好的函数即可：

当然，要记得先包含添加进去的头文件#include "fatfs_sd_card.h"

另外，考虑到获取时间的函数get_fattime还没有实现，这里再加上一个获取时间的函数，因为没有使用rtc外设，这里就直接return 0就行。

所以最后整个diskio.c文件如下所示。

/*-----------------------------------------------------------------------*/
/* Low level disk I/O module SKELETON for FatFs     (C)ChaN, 2019        */
/*-----------------------------------------------------------------------*/
/* If a working storage control module is available, it should be        */
/* attached to the FatFs via a glue function rather than modifying it.   */
/* This is an example of glue functions to attach various exsisting      */
/* storage control modules to the FatFs module with a defined API.       */
/*-----------------------------------------------------------------------*/

#include "ff.h"			/* Obtains integer types */
#include "diskio.h"		/* Declarations of disk functions */
#include "fatfs_sd_card.h"

/* Definitions of physical drive number for each drive */
#define DEV_RAM		0	/* Example: Map Ramdisk to physical drive 0 */
#define DEV_MMC		1	/* Example: Map MMC/SD card to physical drive 1 */
#define DEV_USB		2	/* Example: Map USB MSD to physical drive 2 */


/*-----------------------------------------------------------------------*/
/* Get Drive Status                                                      */
/*-----------------------------------------------------------------------*/

DSTATUS disk_status (
	BYTE pdrv		/* Physical drive nmuber to identify the drive */
)
{
	return SD_disk_status(pdrv);
}



/*-----------------------------------------------------------------------*/
/* Inidialize a Drive                                                    */
/*-----------------------------------------------------------------------*/

DSTATUS disk_initialize (
	BYTE pdrv				/* Physical drive nmuber to identify the drive */
)
{
	return SD_disk_initialize(pdrv);
}



/*-----------------------------------------------------------------------*/
/* Read Sector(s)                                                        */
/*-----------------------------------------------------------------------*/

DRESULT disk_read (
	BYTE pdrv,		/* Physical drive nmuber to identify the drive */
	BYTE *buff,		/* Data buffer to store read data */
	LBA_t sector,	/* Start sector in LBA */
	UINT count		/* Number of sectors to read */
)
{
	return SD_disk_read(pdrv, buff, sector, count);
}



/*-----------------------------------------------------------------------*/
/* Write Sector(s)                                                       */
/*-----------------------------------------------------------------------*/

#if FF_FS_READONLY == 0

DRESULT disk_write (
	BYTE pdrv,			/* Physical drive nmuber to identify the drive */
	const BYTE *buff,	/* Data to be written */
	LBA_t sector,		/* Start sector in LBA */
	UINT count			/* Number of sectors to write */
)
{
	return SD_disk_write(pdrv, buff, sector, count);
}

#endif


/*-----------------------------------------------------------------------*/
/* Miscellaneous Functions                                               */
/*-----------------------------------------------------------------------*/

DRESULT disk_ioctl (
	BYTE pdrv,		/* Physical drive nmuber (0..) */
	BYTE cmd,		/* Control code */
	void *buff		/* Buffer to send/receive control data */
)
{
	return SD_disk_ioctl(pdrv, cmd, buff);
}

DWORD get_fattime ()
{
	return 0;
}

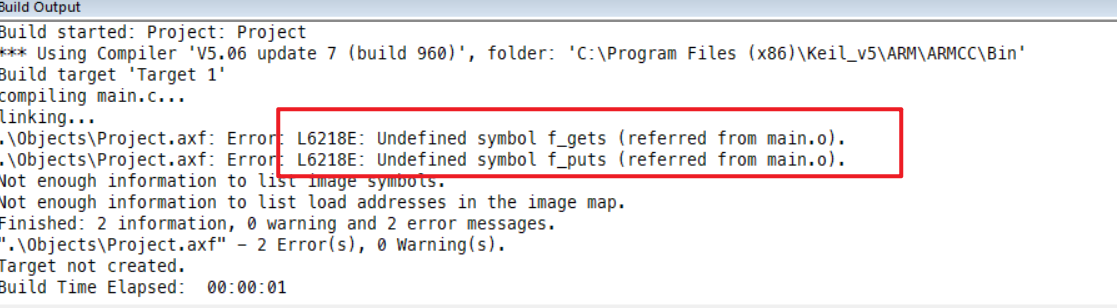

到这里，编译一般是不会出错了，不妨用上面的测试函数测试一下，结果编译报错：
在这里插入图片描述
这其实是配置的问题，于是来到最后一步，改ff_conf.h文件。

  • #define FF_USE_STRFUNC 1 //这个配置的作用是使能f_puts等字符串读写函数
  • #define FF_CODE_PAGE 936 //这个的作用主要是使用中文，经过测试，文件名和内容都是中文是可以的
  • #define FF_USE_LFN 1 //是否使能长文件名，实测对于C8T6来说，不能和上面的936一起使用，看HAL库使用的是850，测试发现确实可以，所以更推荐的是850+使能长文件名。

在这里插入图片描述

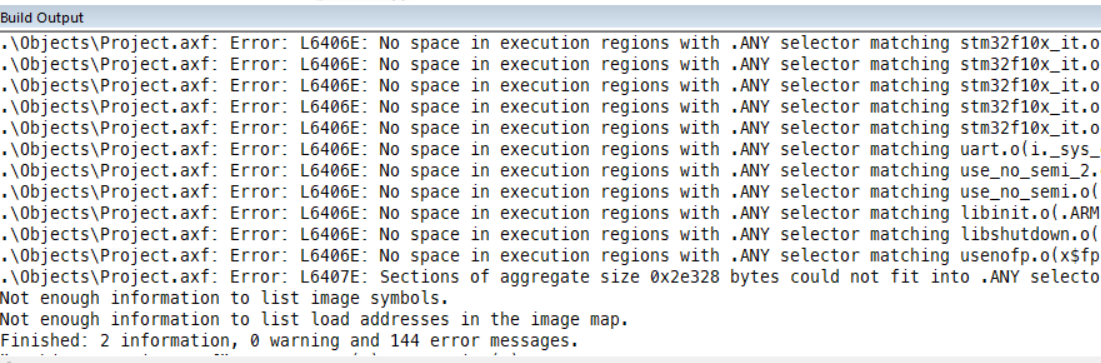

这就是内存太小了，需要扩大一下，在startup_stm32_f10x_md.s文件中把stacksize改大：
在这里插入图片描述
要注意，FIL这个数据结构好像占内存很大，所以如果要在函数中定义局部变量，要考虑将芯片的栈大小加大。

串口显示以下内容，而且sd卡中也有相应名称的文件，表明文件读写成功

在这里插入图片描述

在这里插入图片描述
显然，还有一堆函数还没定义呢，主要就是diskio.c这个文件。因为它内部调用的一些函数我们还没实现，必然会报错。

所以，移植的第一步，就是将上面HAL库的代码转换成标准库下的代码，主要是SPI协议部分的代码。修改完成之后如下所示。

``

然后是标准库移植，相比于参考网上的那些代码，我更想直接参考这个代码来自己实现一个标准库，这样基本实现模块化操作，感觉比较有价值。
最好是可以完全不用修改的那种，直接添加到已有的项目中，这样移植还是非常方便的。

关于标准库移植这个，有些教程建议参考标准库中的例程，但经过我实践觉得好像也不是很好，因为这个库已经非常老了，甚至都没有2.0版本卡的分辨，所以不推荐。

简单描述一下做法，便于有缘人去实践。就是

4.3 遇到的问题和解决方案

  • 【标准库】在Keil中勾选Micro Lib导致f_mount函数执行失败
    这个问题花了我2天时间。。。因为途省事，重定向printf函数的时候直接勾选了使用微库，导致f_mount每次执行都出错，所以可以换一种方式重定向printf函数，具体可以参考这篇文章。

  • 【标准库】堆栈溢出：具体表现为加上f_open函数之后，代码直接不执行，串口输出内容的代码也不执行了
    解决：将FIL fil;的定义放在全局变量
    参考：https://blog.youkuaiyun.com/zyxhangiian123456789/article/details/80260324

如何修改：上面展示了HAL库如何配置，非常简单，如果是标准库，需要手动修改启动文件，如下所示
在这里插入图片描述

堆（Heap）和栈（Stack）的区别：
栈区（stack）：由编译器自动分配和释放，存放函数的参数值、局部变量的值等，其操作方式类似于数据结构中的栈。
堆区（heap）：一般由程序员分配和释放，若程序员不释放，程序结束时可能由操作系统回收。分配方式类似于数据结构中的链表。 一般使用malloc函数占用的就是堆区。

  • 关于驱动器编号（Drive Number）的确定

5 扩展阅读

SPI协议详解（图文并茂+超详细）
一名热爱技术的工程师的博客。分享技术干货，记录美好生活。永远相信美好的事情即将发生。
11-03 30万+
先说串口 因为之前写过一篇UART，通用串行异步通讯协议，UART的相关资料 因为UART没有时钟信号，无法控制何时发送数据，也无法保证双发按照完全相同的速度接收数据。因此，双方以不同的速度进行数据接收和发送，就会出现问题。 如果要解决这个问题，UART为每个字节添加额外的起始位和停止位，以帮助接收器在数据到达时进行同步； 双方还必须事先就传输速度达成共识（设置相同的波特率，例如每秒9600位）。 传输速率如果有微小差异不是问题，因为接收器会在每个字节的开头重新同步。相应的协议如下图所示； 如果您注意到
STM32使用HAL库IO模拟SPI驱动SD卡
^_^
08-13 2829
STM32使用HAL库IO模拟SPI驱动SD卡 废话不多说，直接上代码！ #include "mmc_sd.h" #include "delay.h" uint8_t SD_Type = 0; //SD卡的类型 /////////////////////////////////////////////////////// 移植修改区函数 ////////////////////////////////////////////////////////// /** * SD卡SPI接口读写一个字节
（九）stm32之SD卡
小新的博客
04-30 1317
很多单片机系统都需要大容量存储设备，以存储数据。目前常用的有 U 盘，FLASH 芯片，SD 卡等。他们各有优点，综合比较，最适合单片机系统的莫过于 SD 卡了，它不仅容量可以做到很大（32Gb 以上），而且支持 SPI 接口，方便移动，并且有几种体积的尺寸可供选择（标准的 SD 卡尺寸，以及 TF 卡尺寸等），能满足不同应用的要求。
STM32文件系统集成与SPI驱动SD卡/Flash实践指南
最新发布
weixin_30951515的博客
07-01 973
SD卡支持多种命令，它们分为基本命令和应用特定命令。这些命令使得主控制器能够查询卡的状态、读写数据、锁定和解锁卡以及改变卡的操作模式。下面列举了一些常用的SD卡命令：| CMD | 描述 || CMD2 | 查询卡的操作条件 || CMD3 | 设置相对地址（RCA） || CMD7 | 选择卡进行传输并可切换工作状态 || CMD9 | 查询CSD寄存器 || CMD10| 查询CID寄存器 || CMD13| 查询卡状态 || CMD17| 读单个块 |
STM32在SPI模式下读写SD卡
05-17
这个文档详细介绍了STM32在SPI模式下初始化、读写SD卡的知识，并且还给了这部分的硬件连接图，写得非常详细。
stm32读写SD卡(SPI模式)
BIN-XYB的博客
07-07 6911
stm32 读写sd卡，spi模式
STM32-SD卡读写
2301_79706509的博客
07-16 2055
SD卡(Secure Digital Memory Card)在我们生活中已经非常普遍了，控制器对SD卡进行读写通信操作一般有两种通信接口可选， 一种是SPI接口，另外一种就是SDIO接口。SDIO全称是安全数字输入/输出接口，多媒体卡(MMC)、SD卡、SD I/O卡都有SDIO接口。stm32f4xx系列控制器有一个SDIO主机接口，它可以与MMC卡、SD卡、SD I/O卡以及CE-ATA设备进行数据传输。MMC卡可以说是SD卡的前身， 现阶段已经用得很少。
stm32读写SD卡(SDIO模式)
BIN-XYB的博客
01-04 3032
芯片类型：STM32F103VET6。flash大小为512KB,RAM大小 64KB。
学习STM32的SD卡读写
xiaoalla的博客
09-11 1750
/ 等待一段时间 }
AT25128B,STM32,SPI,AT25128SPI读写
12-14
在使用STM32进行AT25128B的SPI读写时，首先需要在STM32的硬件层配置SPI接口，这包括选择SPI总线，设置时钟分频因子以达到合适的传输速度，设置数据帧格式（如8位数据传输），以及初始化片选信号线。在软件层，需要...
STM32F103_SPI读写外部FLASH
weixin_44636409的博客
07-21 4810
目录1、SPI简介1. SPI协议简介2.SPI物理层的特点2.1.SPI 的内部简明图2.2.物理层3.SPI的协议层3.1.SPI基本通讯过程3.2. 通讯的起始和停止信号3.3.数据有效性3.4.CPOL/CPHA及通讯模式4.STM32 的 SPI 特性及架构4.1.通讯引脚：4.2. 时钟控制逻辑(波特率发生器)4.3.数据控制逻辑4.4.整体控制逻辑4.5.通讯过程5.SPI 初始化结构体详解6.SPI-读写串行FLASH6.1.[FLASH简介](https://editor.csdn.net
STM32F10x工程_使用SPI方式读写TF卡SD卡
07-06
1.此程序模板为stm32F103c8t6所用； 2.编译环境Keil5.14，库函数版本3.5； 3.实现功能：在TF卡/SD卡根目录下创建文件MEng.txt,并把数组bmpheader写入该文件； 4.硬件说明：SPI2读写： ---------------------------------------------- | STM32F10x | MSD Pin | ---------------------------------------------- | PB.12 | ChipSelect 1 | | PB.15 / MOSI | DataIn 2 | | | GND 3 (0 V) | | | VDD 4 (3.3 V) | | PB.13/ SCLK | Clock 5 | | | GND 6 (0 V) | | PB.14/ MISO | DataOut 7 | -----------------------------------------------
STM32 SPI读写SD卡
12-18
STM32通过SPI读写SD卡---源代码
STM32 SDIO方式读写SD卡
06-06
基于STM32F103ZET6的SD卡SDIO方式读写完整解决方案，包括程序和硬件原理图。
STM32SD卡读取
08-13
安富莱源程序，使用FATFS来进行文件的存储记录，实现数据的保存功能.
这是基于stm32的SD卡读写读写程序
11-05
这是基于stm32的SD卡读写读写程序，很好，很实用，以经过测试。
Stm32通过SPI读写W25QXX
Xiao_Xue_Seng的博客
08-18 1114
因为printf是c++中的库函数，要使用printf输出到串口，需要重定向，将printf定向到HAL_UART_Transmit。新建一个retarget.c文件。x = x;int handle;return ch;网上找的代码或多或少运行不起来，搞了好久才调通，以上是调通后的代码，几乎只要是调试keil的工程都需要用到。可以保存下来重复使用。delay是一个延时函数。Stm32的HAL库提供了一个HAL_Delay的函数，但是只能延时毫秒。
基于 STM32 的 SPI 通讯
12-01
**基于STM32的SPI通讯详解** 在嵌入式系统设计中，STM32微控制器因其高性能、低功耗的特点而被广泛应用。其中，SPI（Serial Peripheral Interface）串行外设接口是一种简单高效的通信协议，常用于连接各种外设，如...
STM32的简单的SD卡读写（不带文件系统，SPI方式）
热门推荐
学习札记
04-09 3万+
待定。
stm32 spi sd
07-31
STM32是意法半导体（STMicroelectronics）开发的32位微控制器（MCU）系列，具有丰富的外设和强大的性能。SPI（Serial Peripheral Interface）是一种串行外设接口，用于在MCU和外部设备之间传输数据。SD（Secure Digital）是一种常见的存储卡标准，用于在移动设备、数码相机和其他电子设备中存储和传输数据。 STM32可以通过SPI接口连接到SD卡，实现对SD卡的读写操作。SPI接口通常由四根线组成：时钟线（CLK）、主设备输出主动引脚（MOSI）、主设备输入被动引脚（MISO）和片选线（CS）。在STM32中，SPI接口是通过SPI外设进行配置和控制的。 要使用STM32连接SD卡，需要完成以下步骤： 1. 配置STM32的SPI外设，包括设置时钟频率和通信模式等参数。 2. 使用GPIO外设配置引脚，将对应的SPI引脚连接到SD卡的对应引脚。 3. 初始化SD卡，通过向SD卡发送初始化命令来初始化SD卡的配置参数。 4. 发送读写命令，通过SPI接口向SD卡发送读写命令，并接收SD卡返回的数据。 在读写数据时，首先需要通过SPI接口发送读写命令和数据地址，等待SD卡返回应答后，再发送数据或接收数据。读取数据时，STM32通过SPI接口从SD卡读取数据；写入数据时，STM32将待写入的数据发送给SD卡。 通过STM32 SPI接口连接SD卡，可以实现高速、可靠的数据传输。同时，STM32还提供了丰富的软件库和开发工具，方便开发者进行SD卡的读写操作。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

记录无知岁月

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
