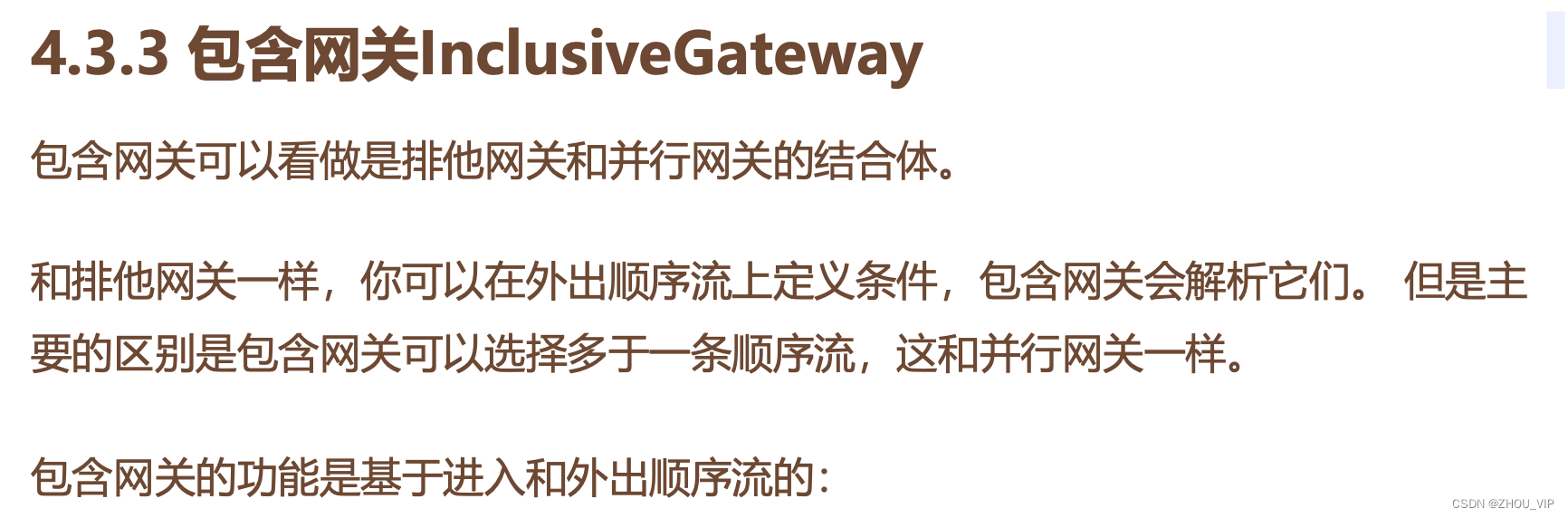

该博客详细介绍了使用Activiti工作流引擎实现出差申请审批流程的过程，包括不同天数的审批路径。通过部署流程定义、启动流程实例并设置变量，以及查询和完成任务等步骤，演示了如何配置和运行一个包含网关的业务流程。

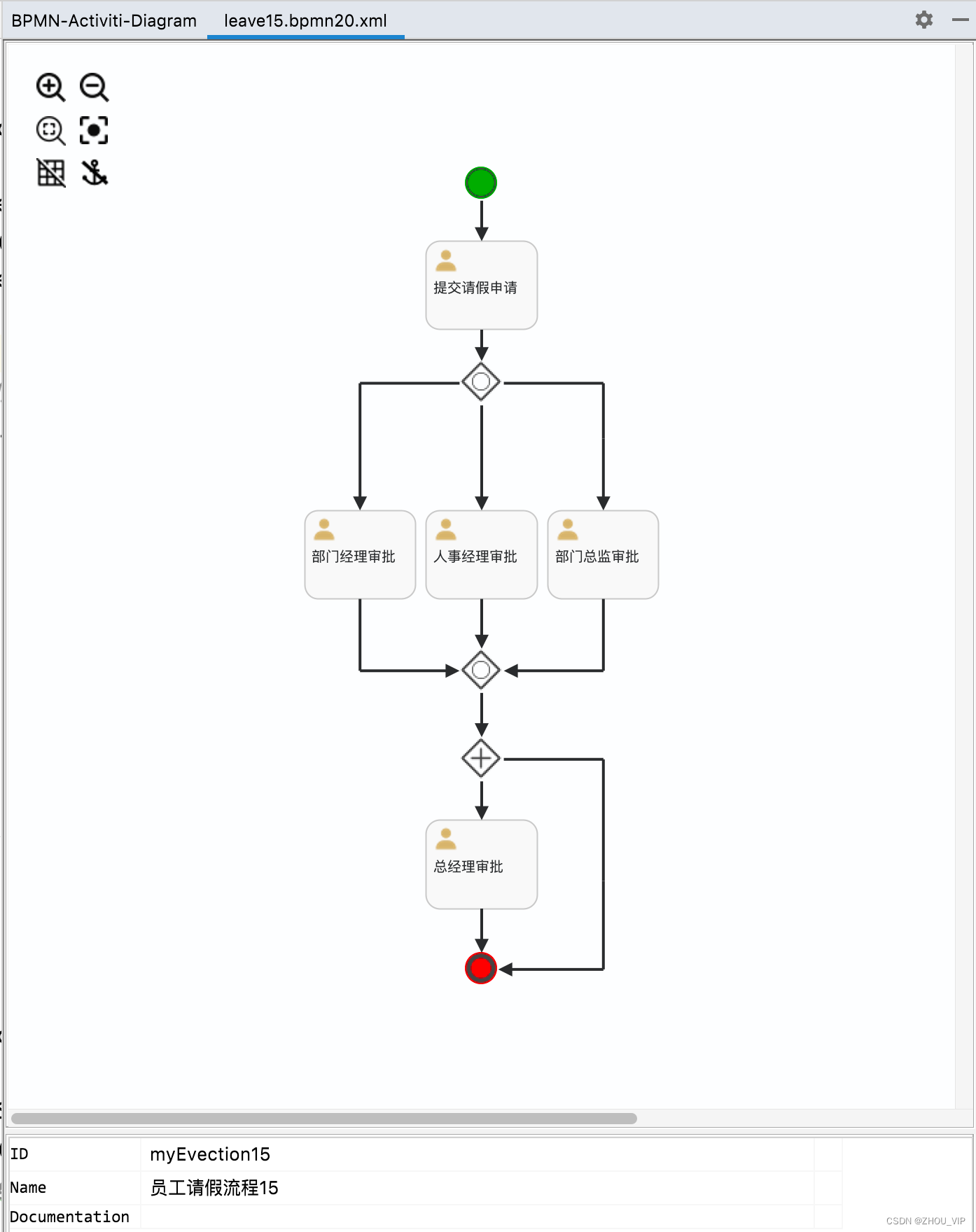

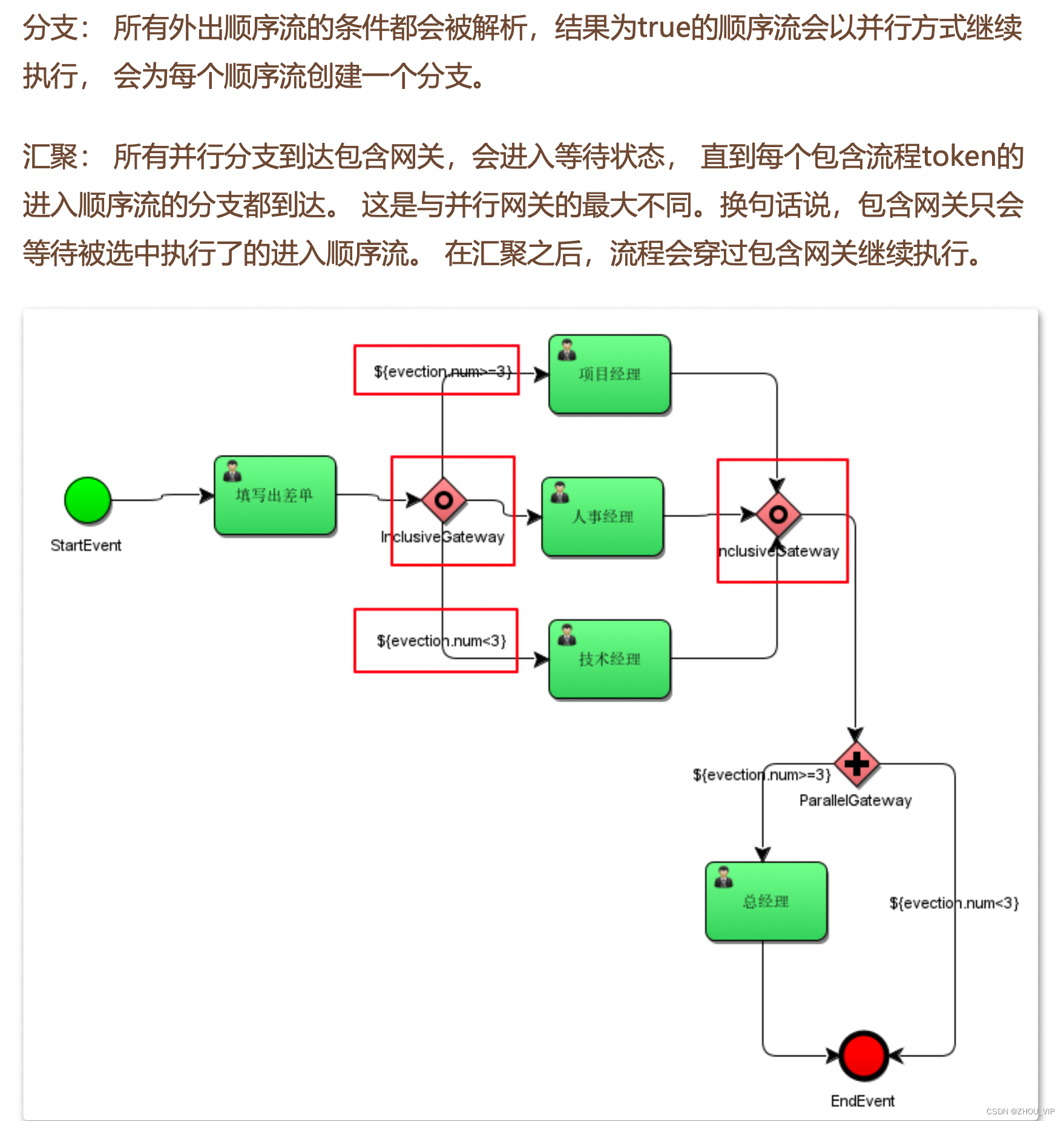

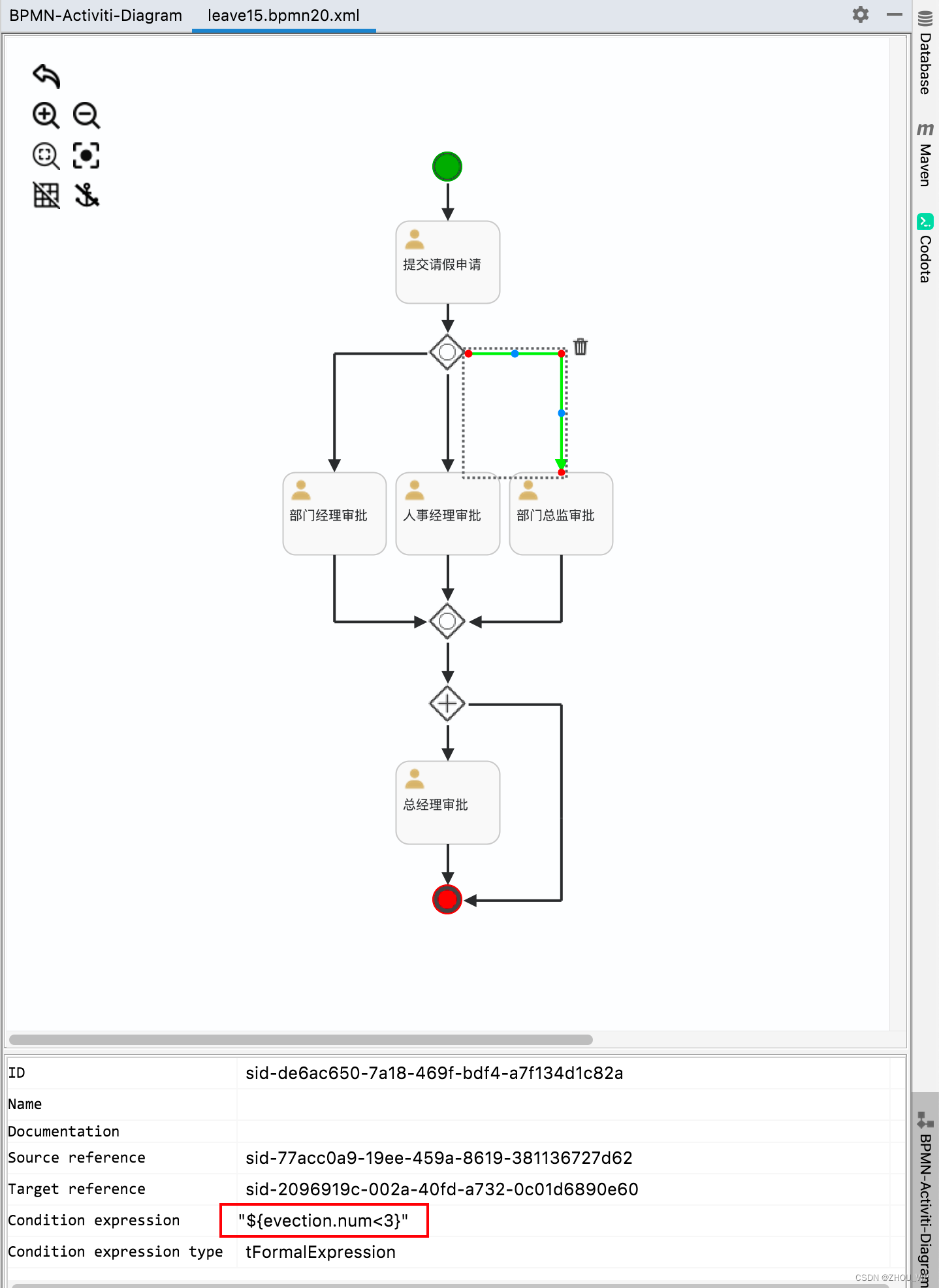

设计的流程是：

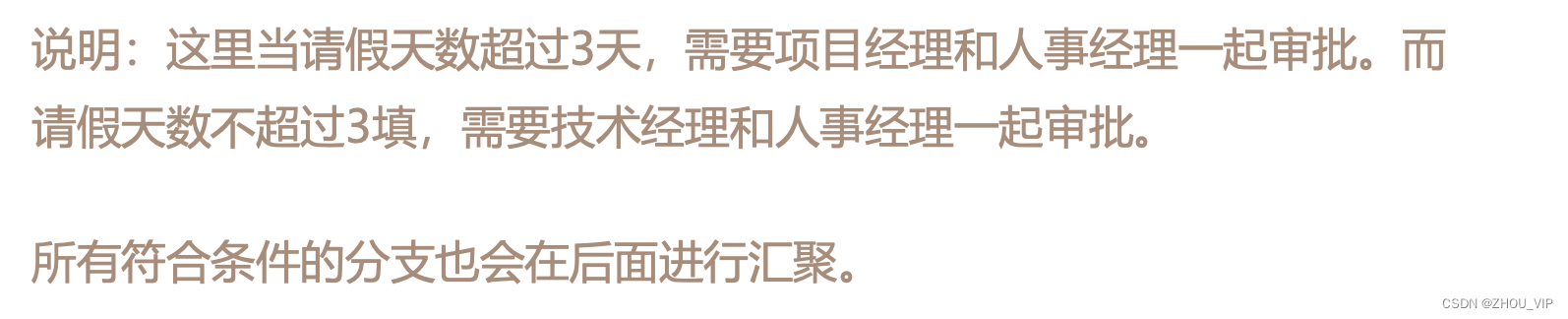

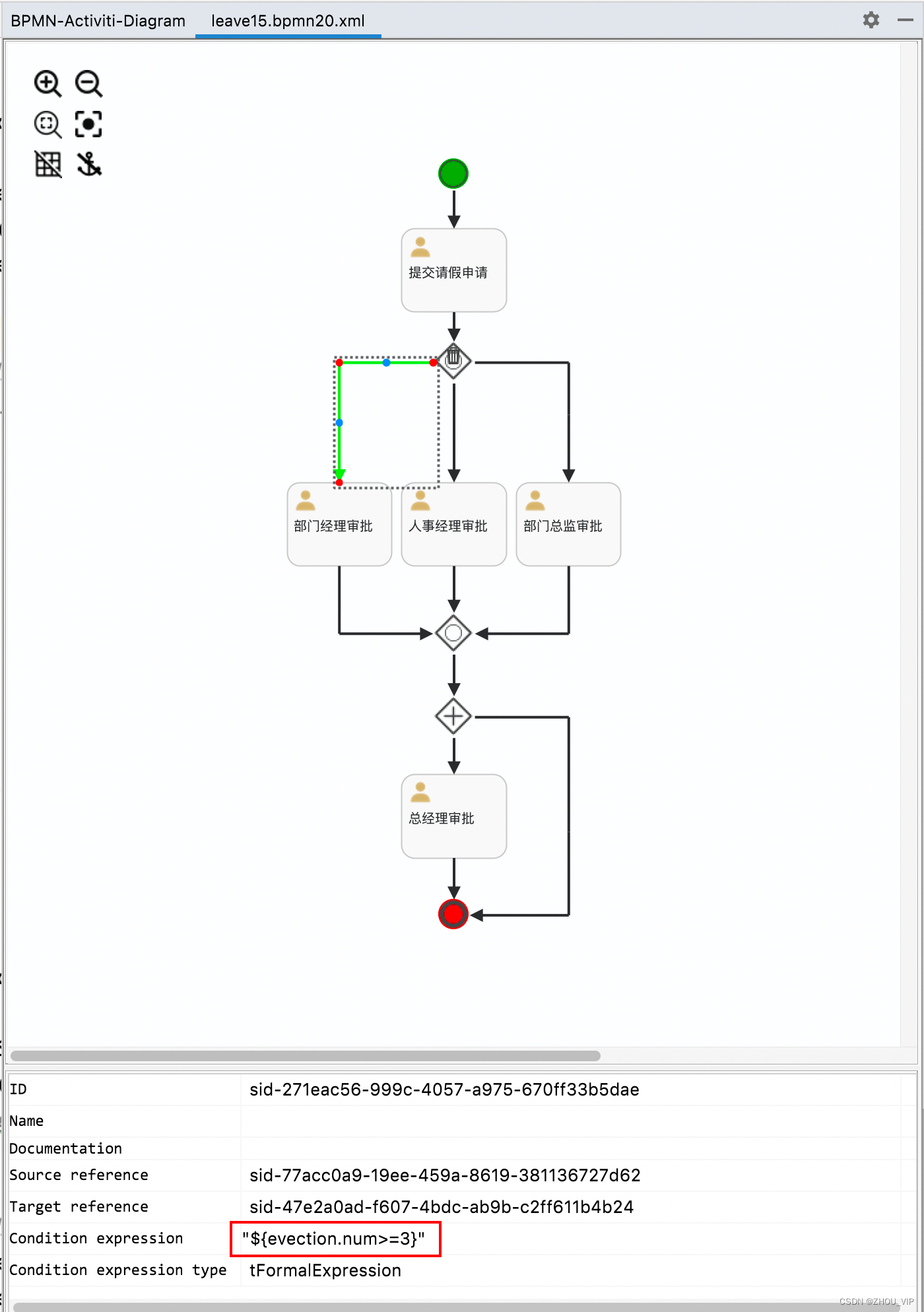

大于三天是部门经理和人事经理审批，

小于三天是部门总监和人事经理审批。

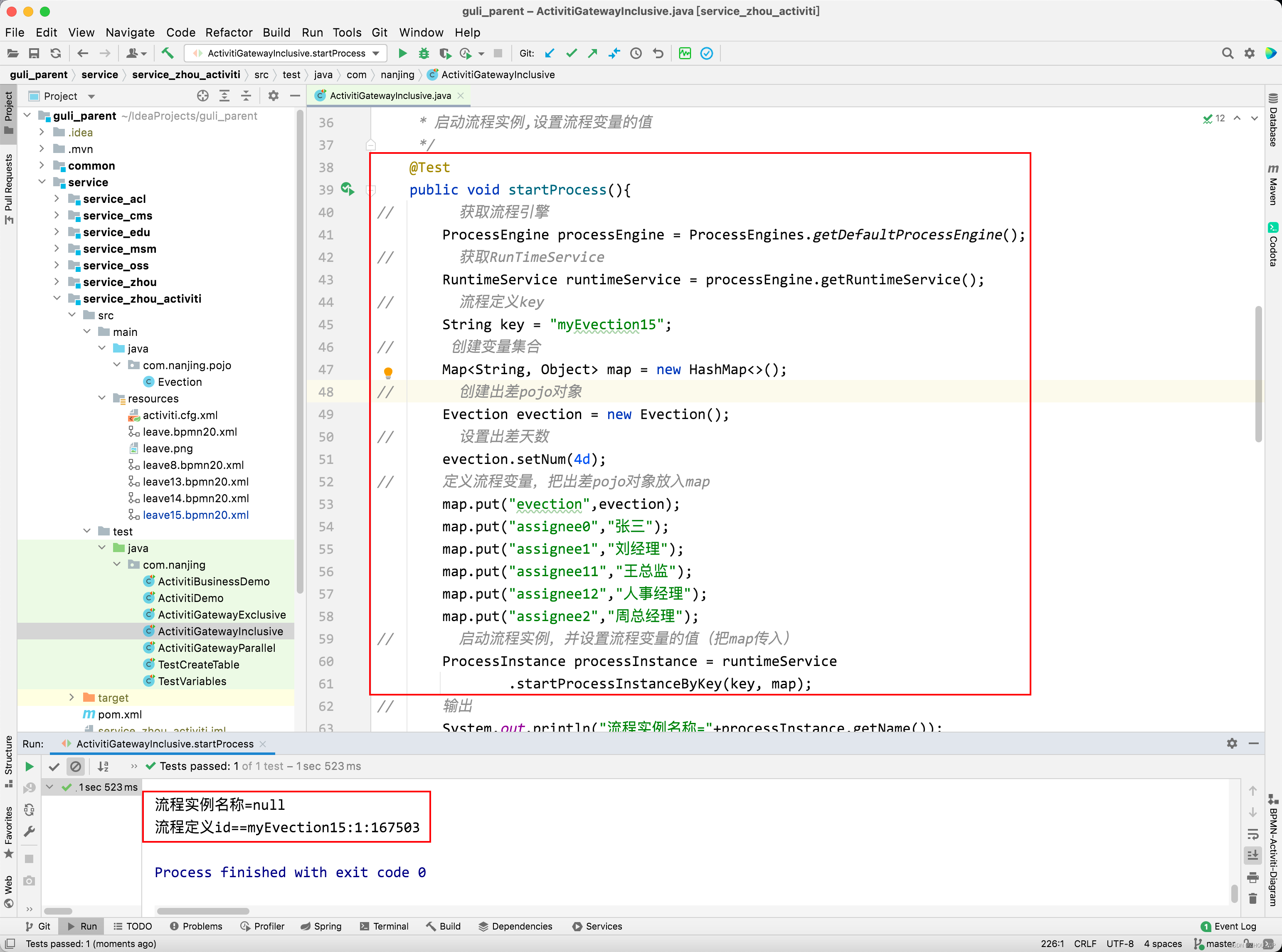

张三发起请假申请：

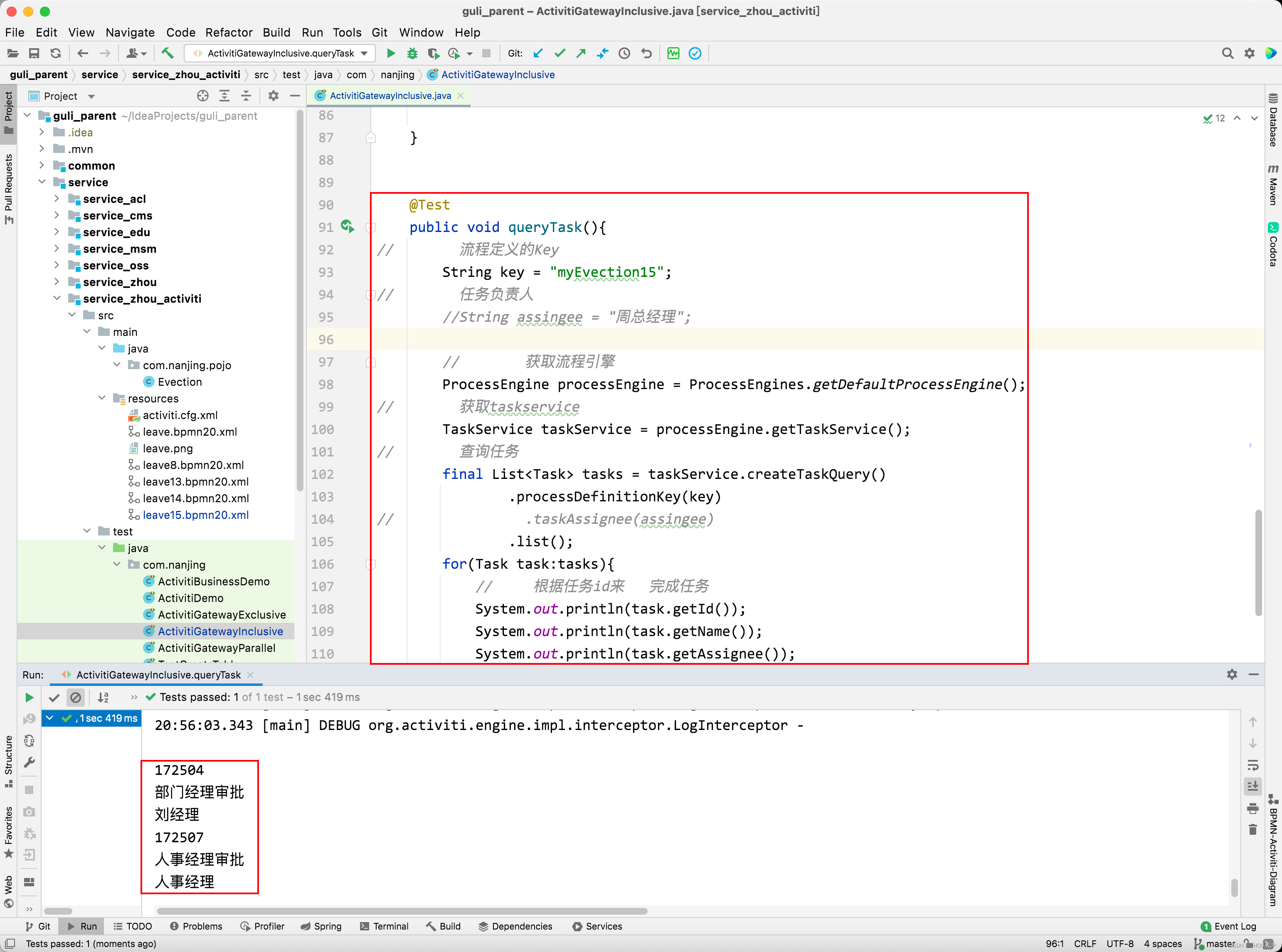

查询任务：由于设置的是4天，所以是部门经理和人事经理审批

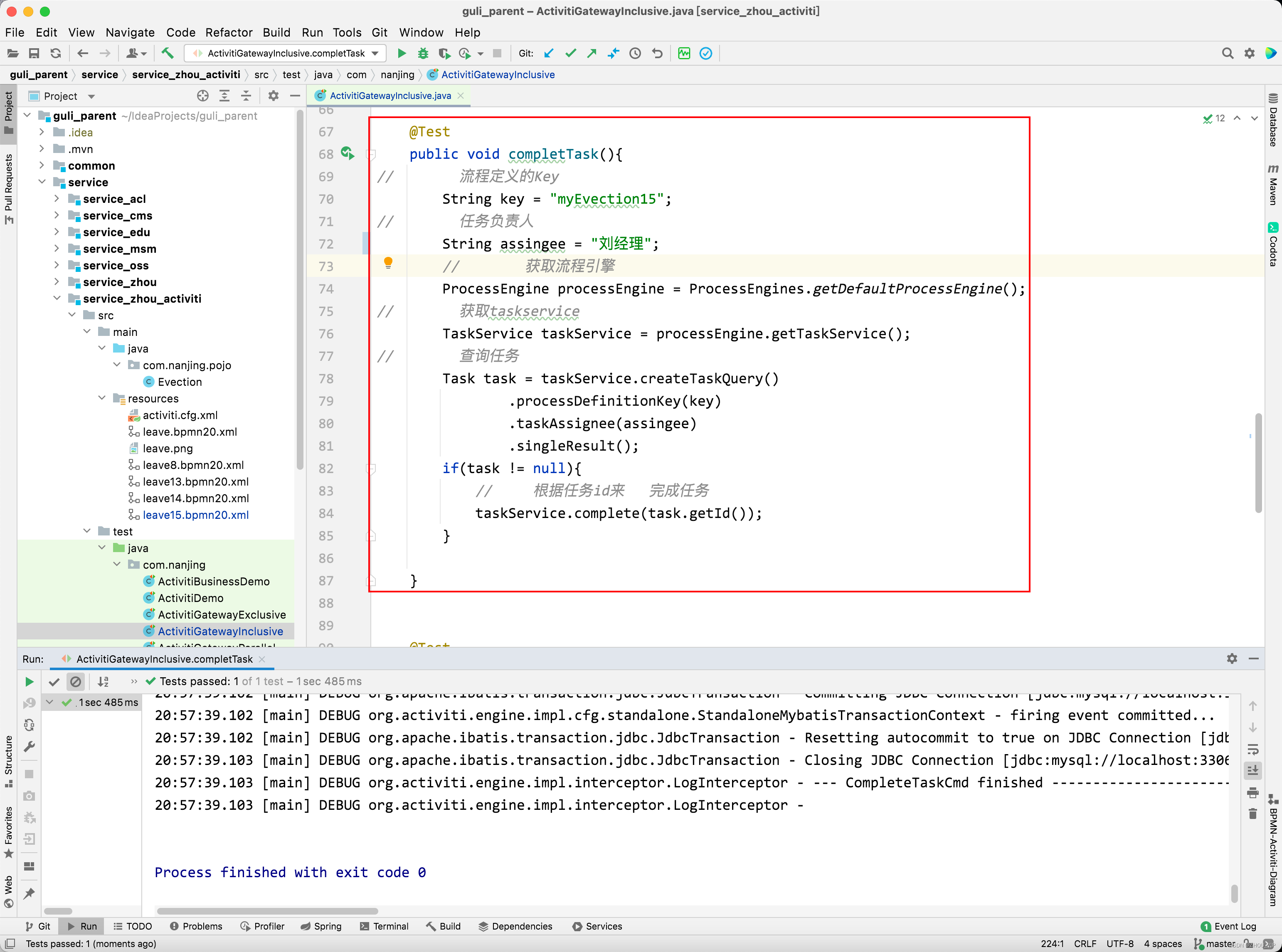

部门经理审批：

查询任务：

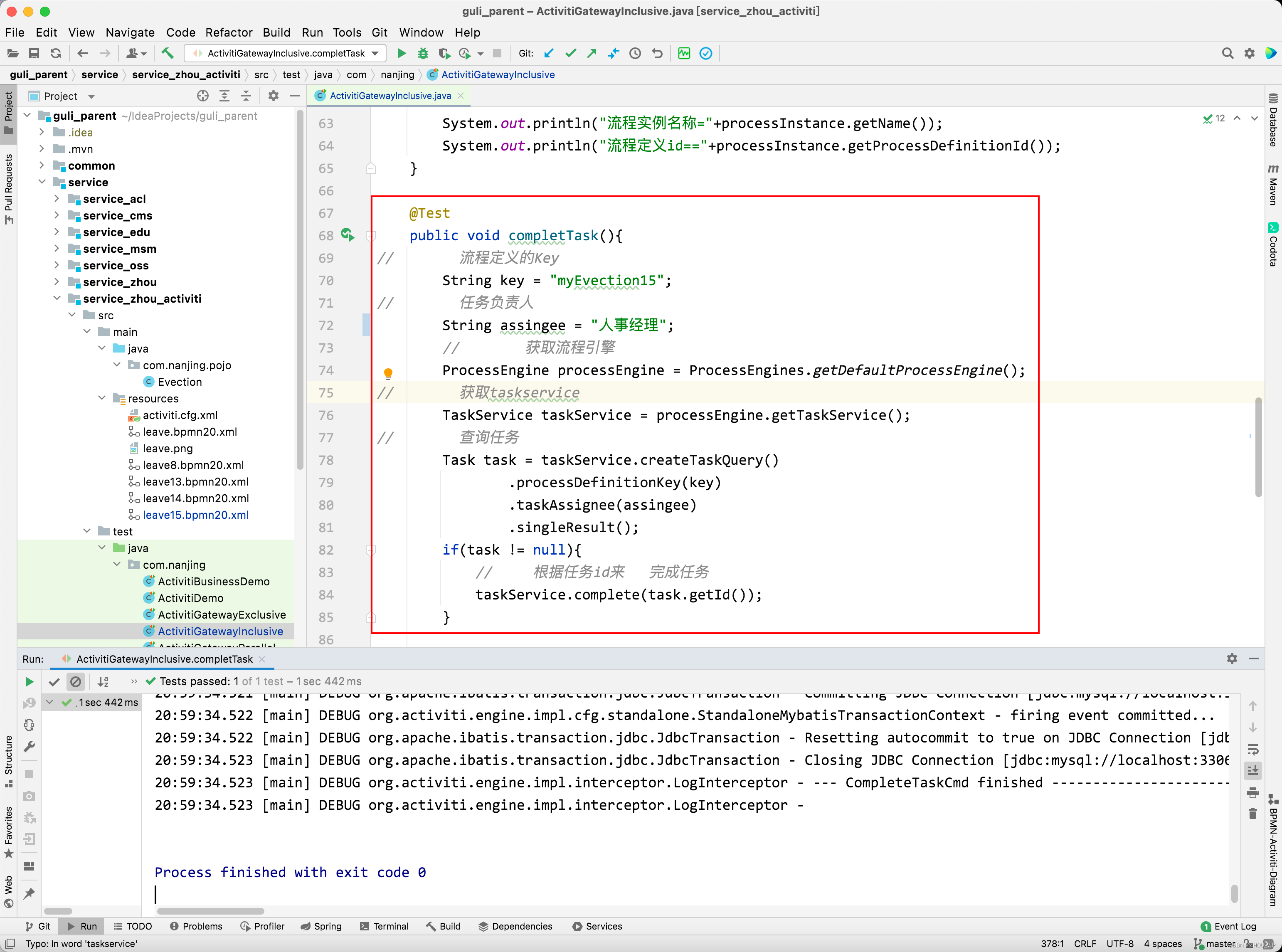

人事经理审批：

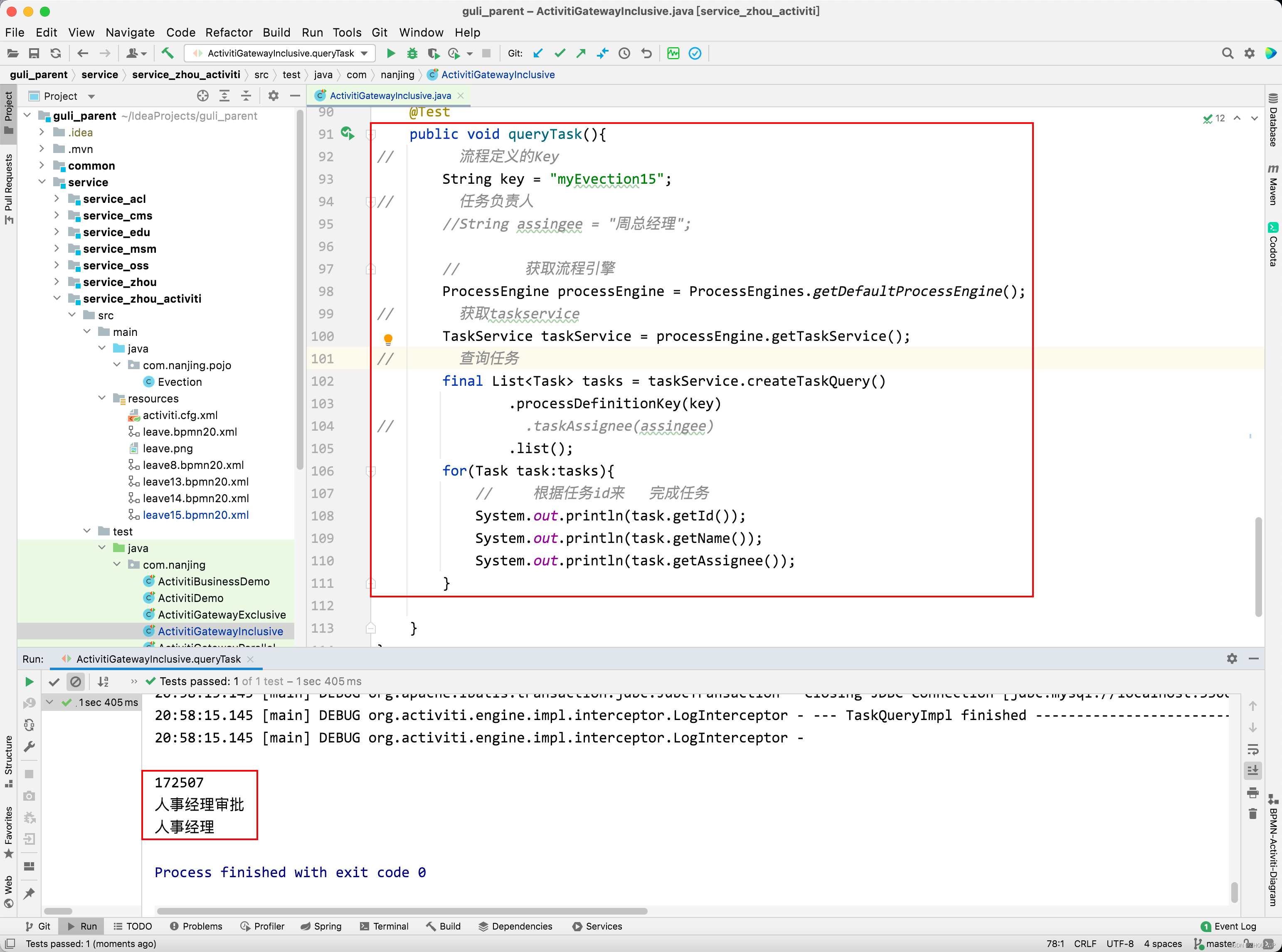

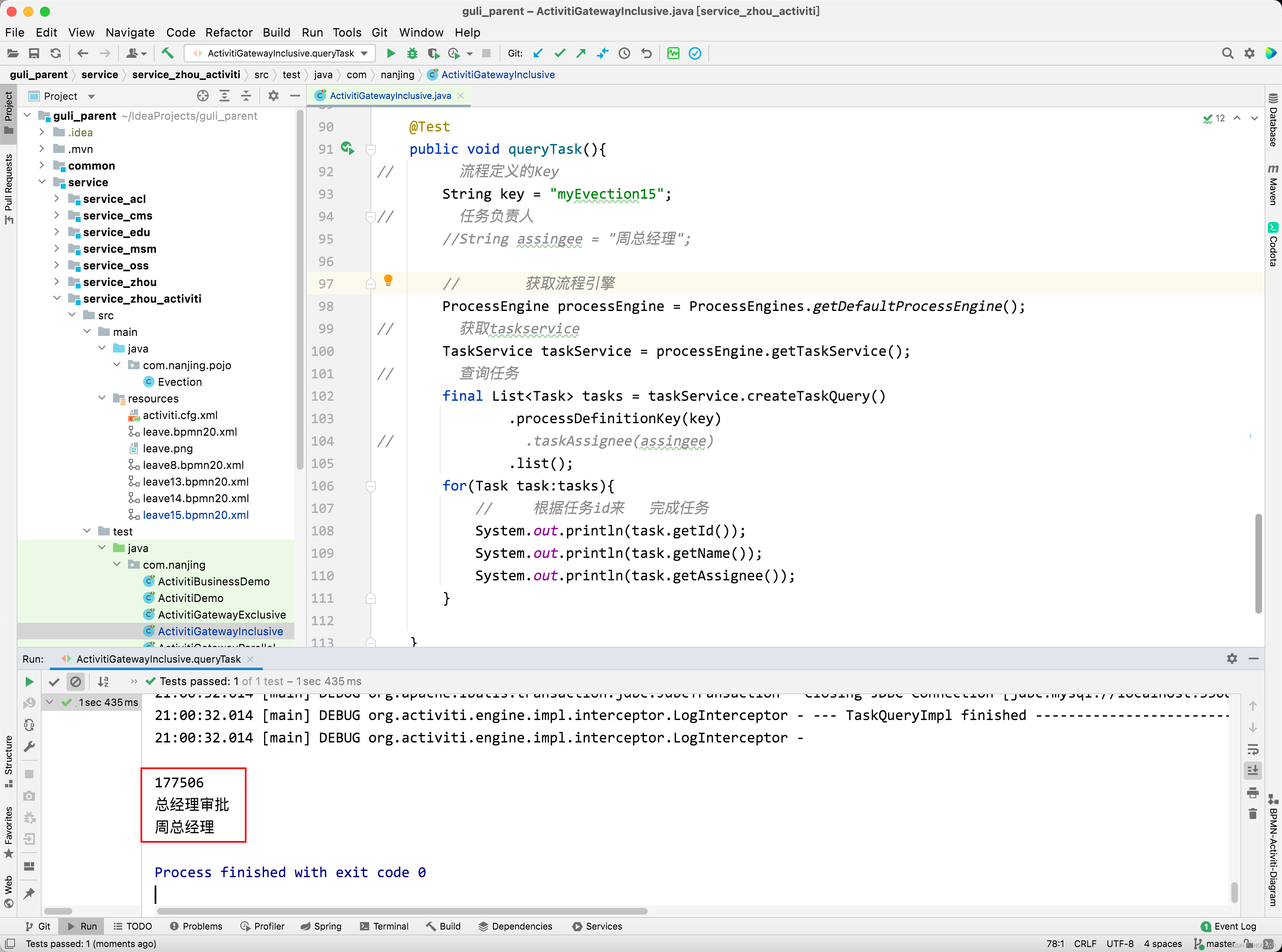

查询任务：

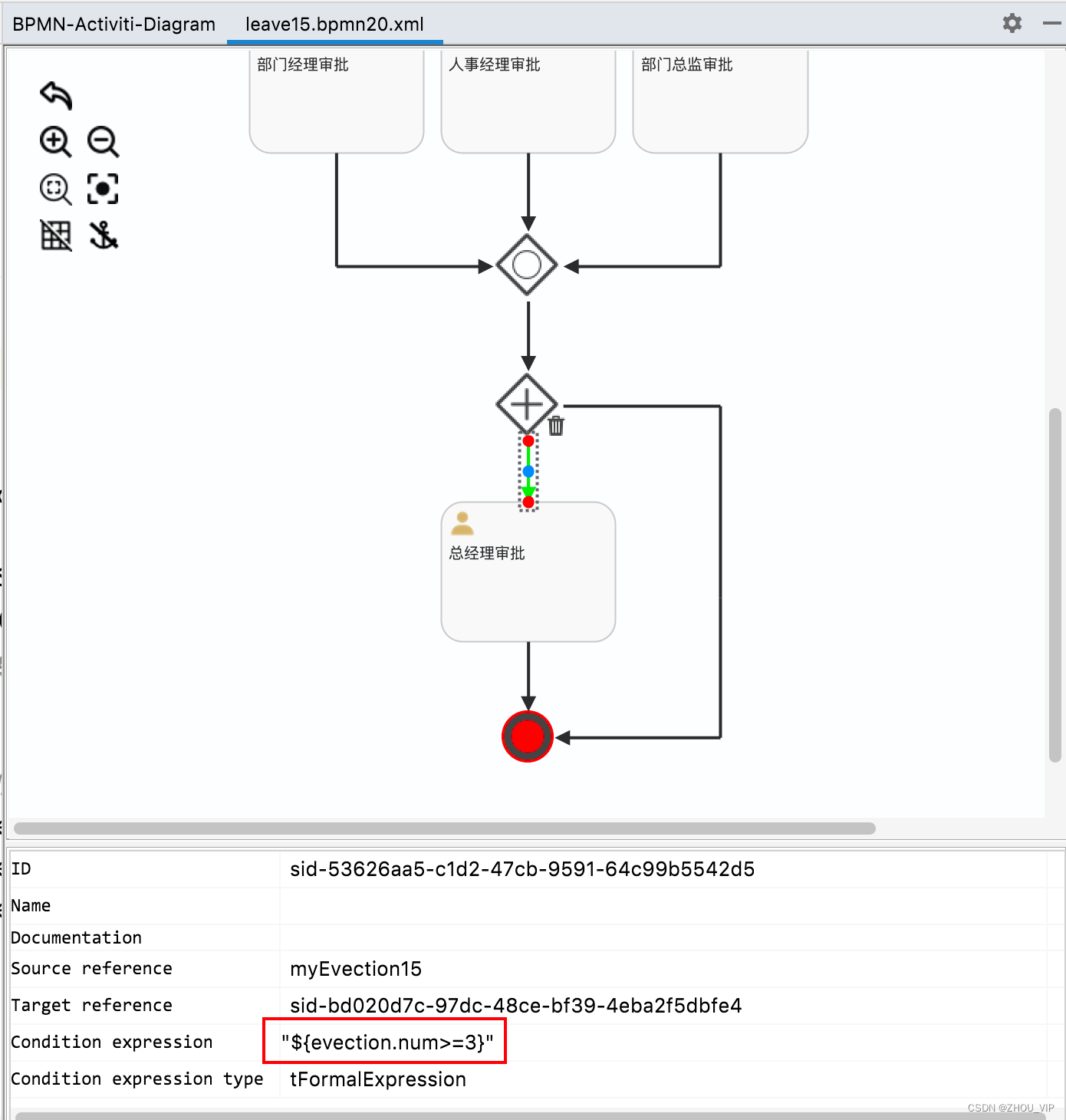

由于连线设置了大于3天，总经理审批

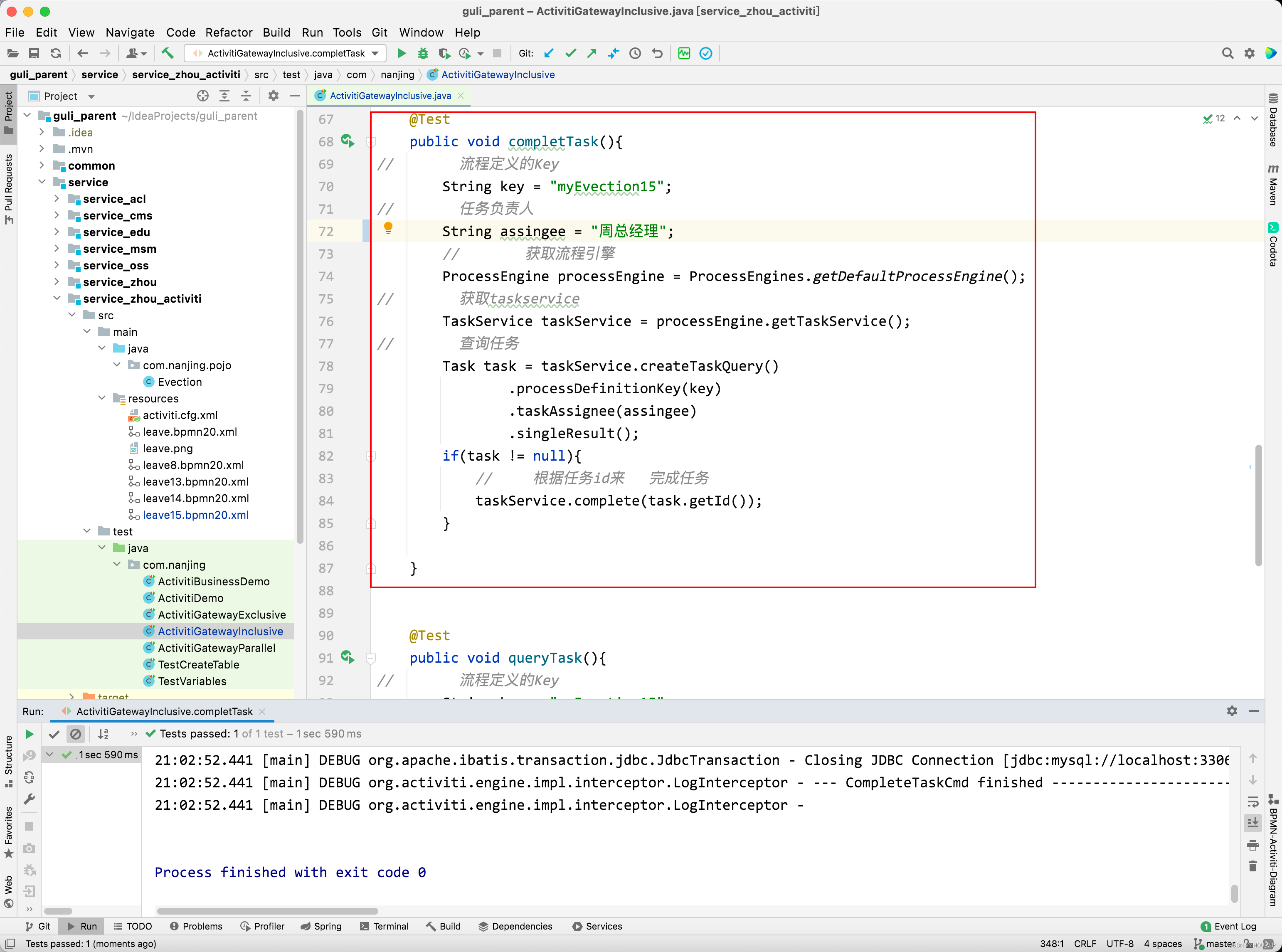

所以周总经理审批：

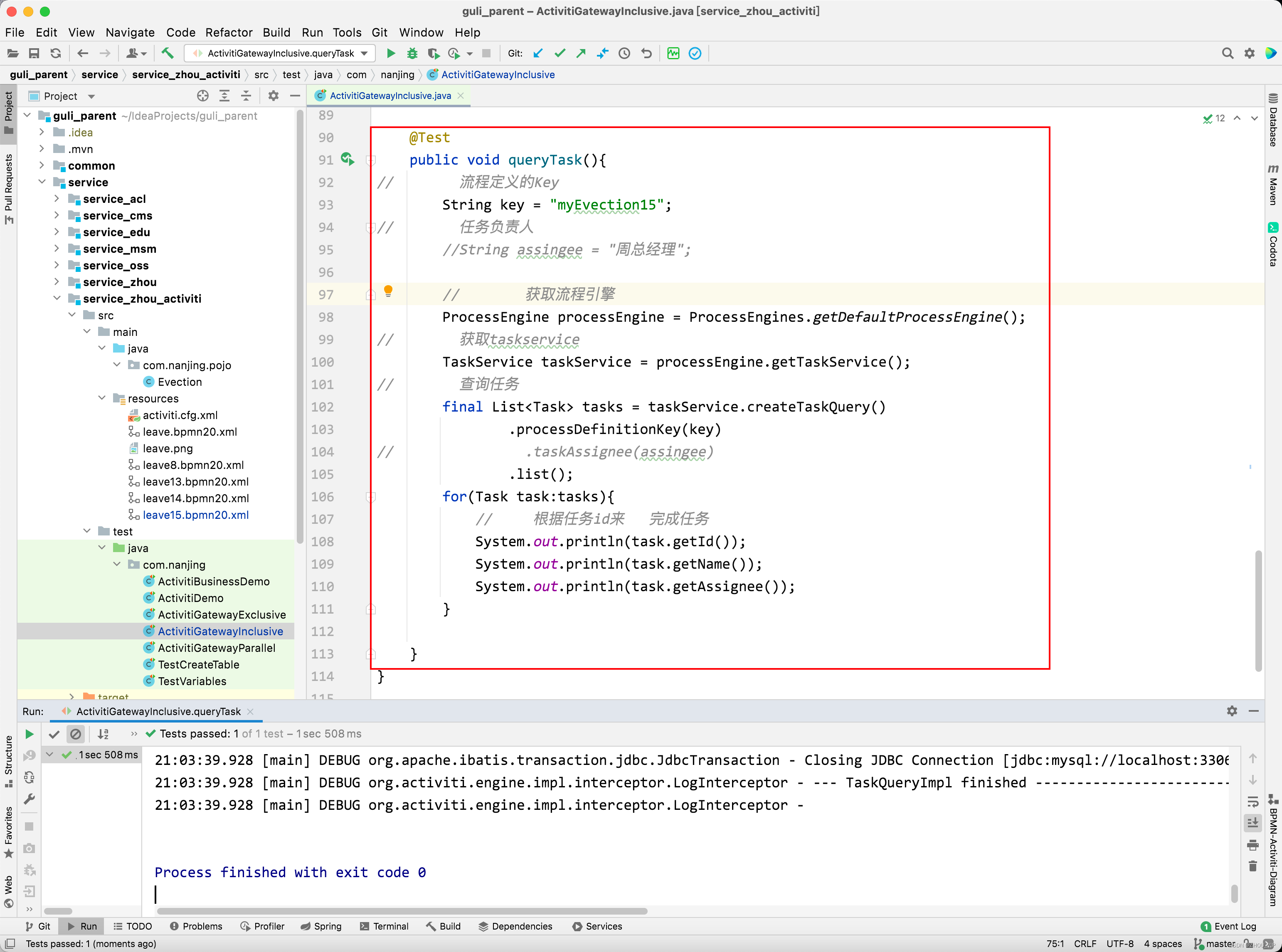

查询任务：没有任务，流程结束了

代码参考：

package com.nanjing;

import com.nanjing.pojo.Evection;
import org.activiti.engine.*;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

public class ActivitiGatewayInclusive {
    /**

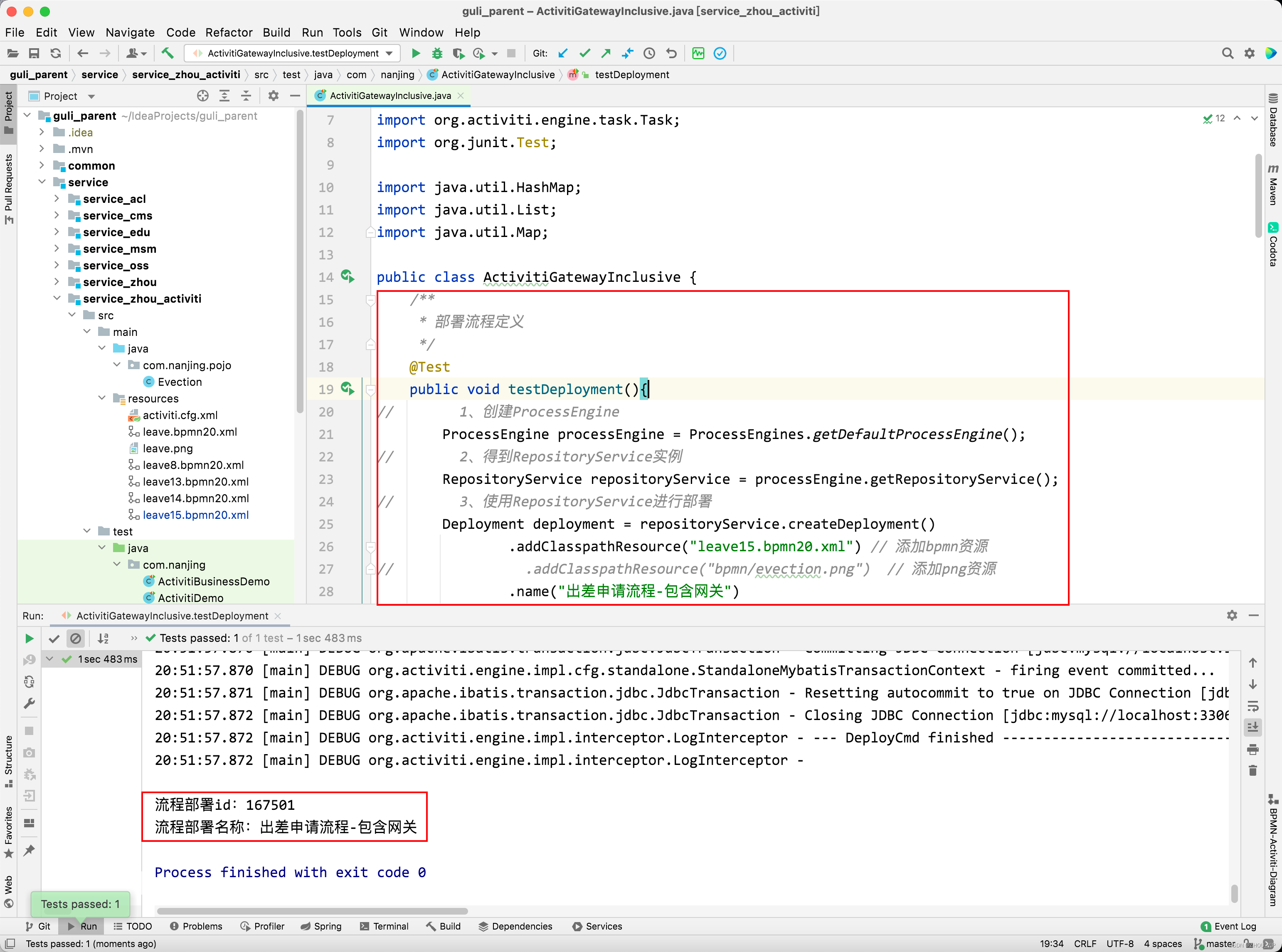

     * 部署流程定义
     */
    @Test
    public void testDeployment(){
//        1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        2、得到RepositoryService实例
        RepositoryService repositoryService = processEngine.getRepositoryService();
//        3、使用RepositoryService进行部署
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("leave15.bpmn20.xml") // 添加bpmn资源
//                .addClasspathResource("bpmn/evection.png")  // 添加png资源
                .name("出差申请流程-包含网关")
                .deploy();
//        4、输出部署信息
        System.out.println("流程部署id：" + deployment.getId());
        System.out.println("流程部署名称：" + deployment.getName());
    }

    /**
     * 启动流程实例,设置流程变量的值
     */
    @Test
    public void startProcess(){
//        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
//        流程定义key
        String key = "myEvection15";
//       创建变量集合
        Map<String, Object> map = new HashMap<>();
//        创建出差pojo对象
        Evection evection = new Evection();
//        设置出差天数
        evection.setNum(4d);
//      定义流程变量，把出差pojo对象放入map
        map.put("evection",evection);
        map.put("assignee0","张三");
        map.put("assignee1","刘经理");
        map.put("assignee11","王总监");
        map.put("assignee12","人事经理");
        map.put("assignee2","周总经理");
//        启动流程实例，并设置流程变量的值（把map传入）
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceByKey(key, map);
//      输出
        System.out.println("流程实例名称="+processInstance.getName());
        System.out.println("流程定义id=="+processInstance.getProcessDefinitionId());
    }

    @Test
    public void completTask(){
//        流程定义的Key
        String key = "myEvection15";
//        任务负责人
        String assingee = "周总经理";
        //        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取taskservice
        TaskService taskService = processEngine.getTaskService();
//        查询任务
        Task task = taskService.createTaskQuery()
                .processDefinitionKey(key)
                .taskAssignee(assingee)
                .singleResult();
        if(task != null){
            //     根据任务id来   完成任务
            taskService.complete(task.getId());
        }

    }


    @Test
    public void queryTask(){
//        流程定义的Key
        String key = "myEvection15";
//        任务负责人
        //String assingee = "周总经理";

        //        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取taskservice
        TaskService taskService = processEngine.getTaskService();
//        查询任务
        final List<Task> tasks = taskService.createTaskQuery()
                .processDefinitionKey(key)
//                .taskAssignee(assingee)
                .list();
        for(Task task:tasks){
            //     根据任务id来   完成任务
            System.out.println(task.getId());
            System.out.println(task.getName());
            System.out.println(task.getAssignee());
        }

    }
}
