本文介绍了如何使用Activiti工作流引擎实现一个包含排他网关的出差申请流程。从部署流程定义到启动流程实例，再到查询和完成任务，详细展示了每个步骤的代码实现。此外，还强调了流程图修改后需重新部署的重要性。

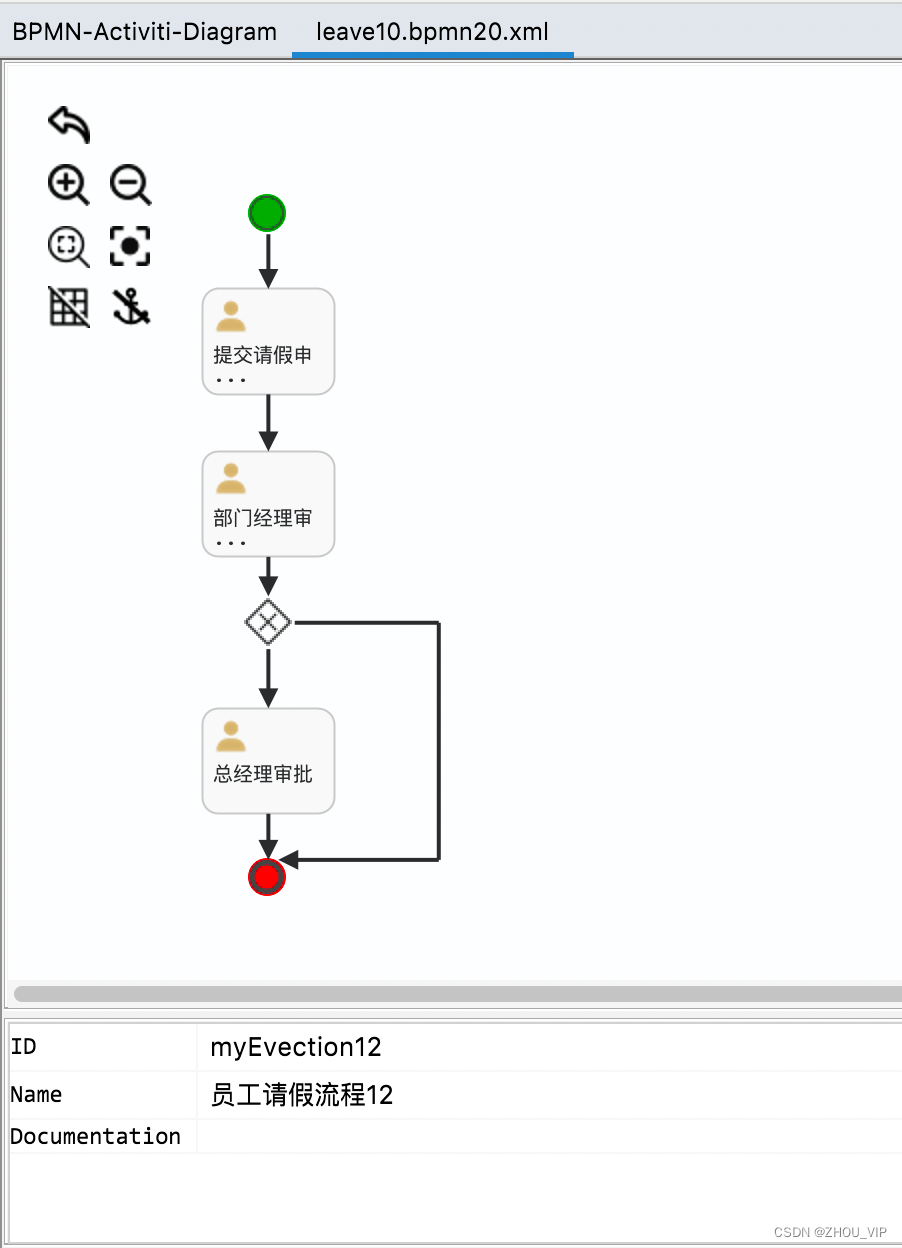

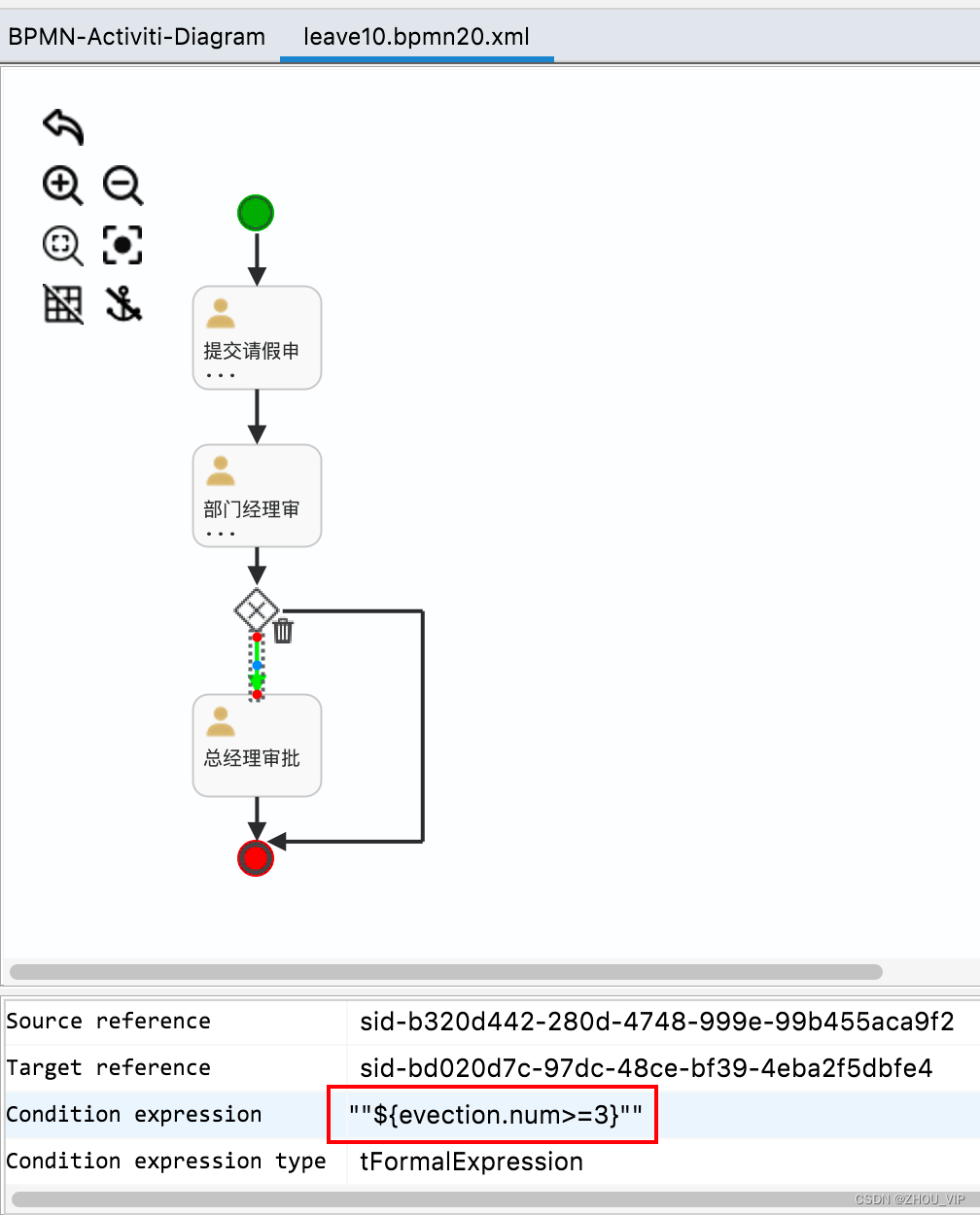

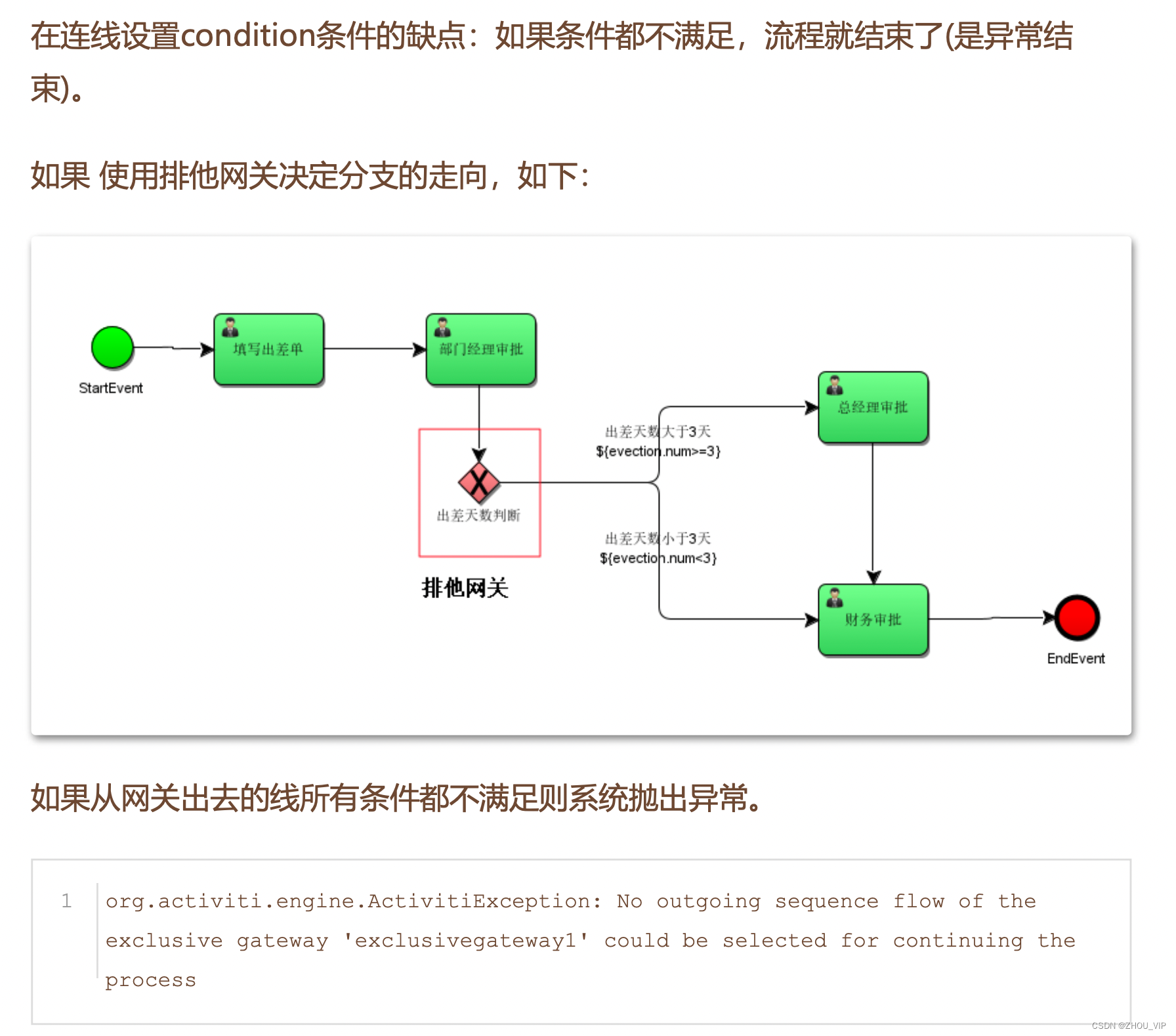

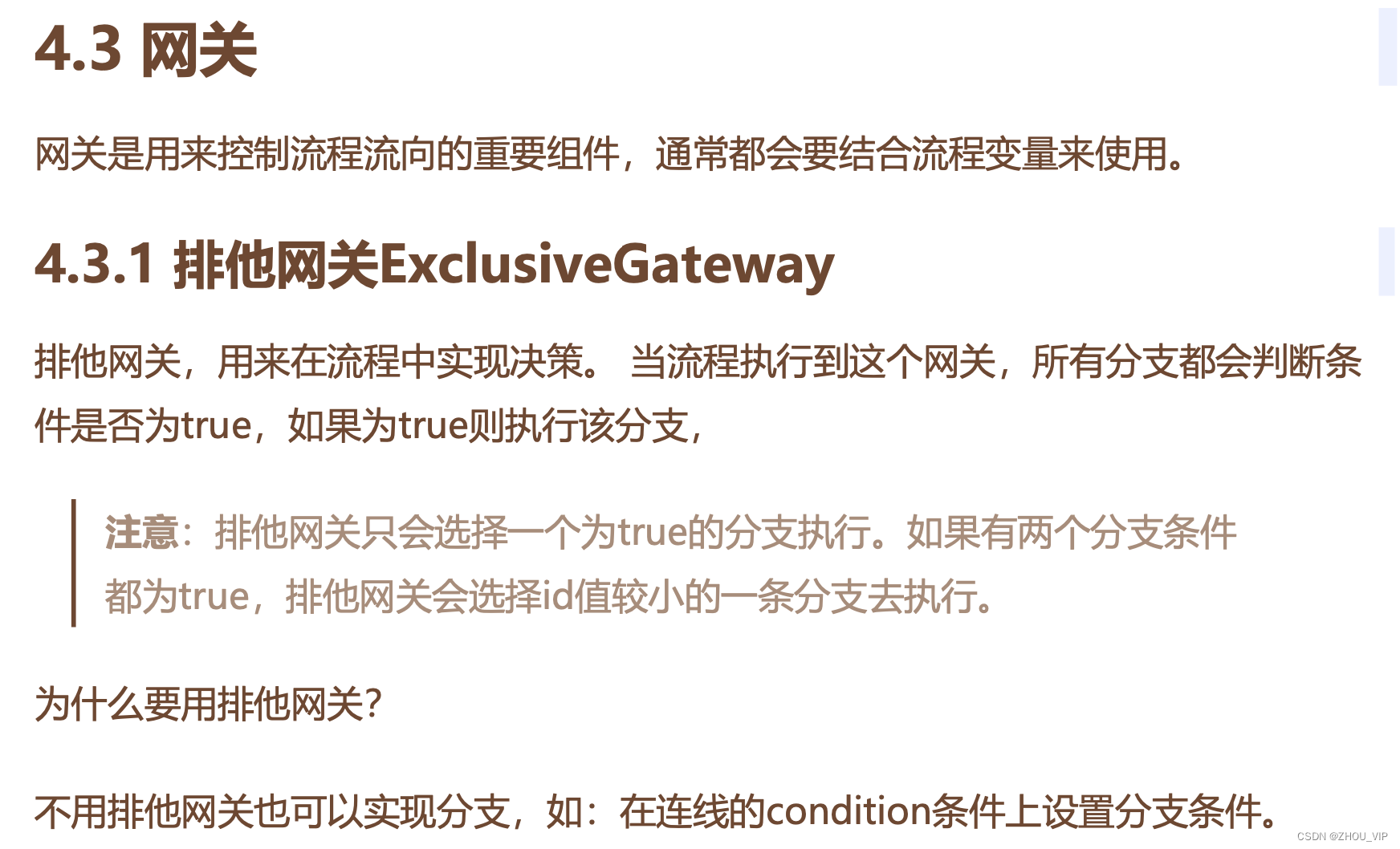

设计一个排他网关：

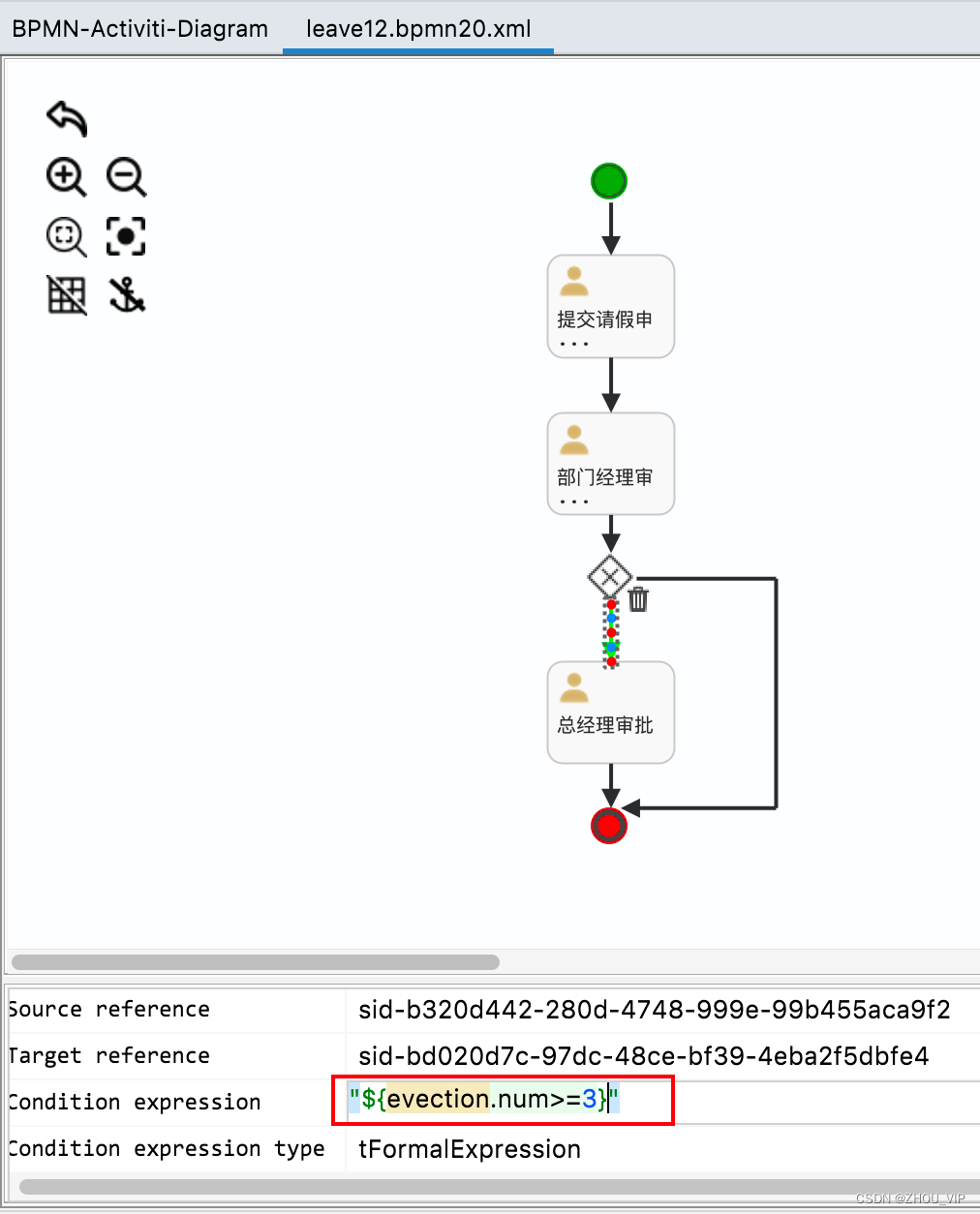

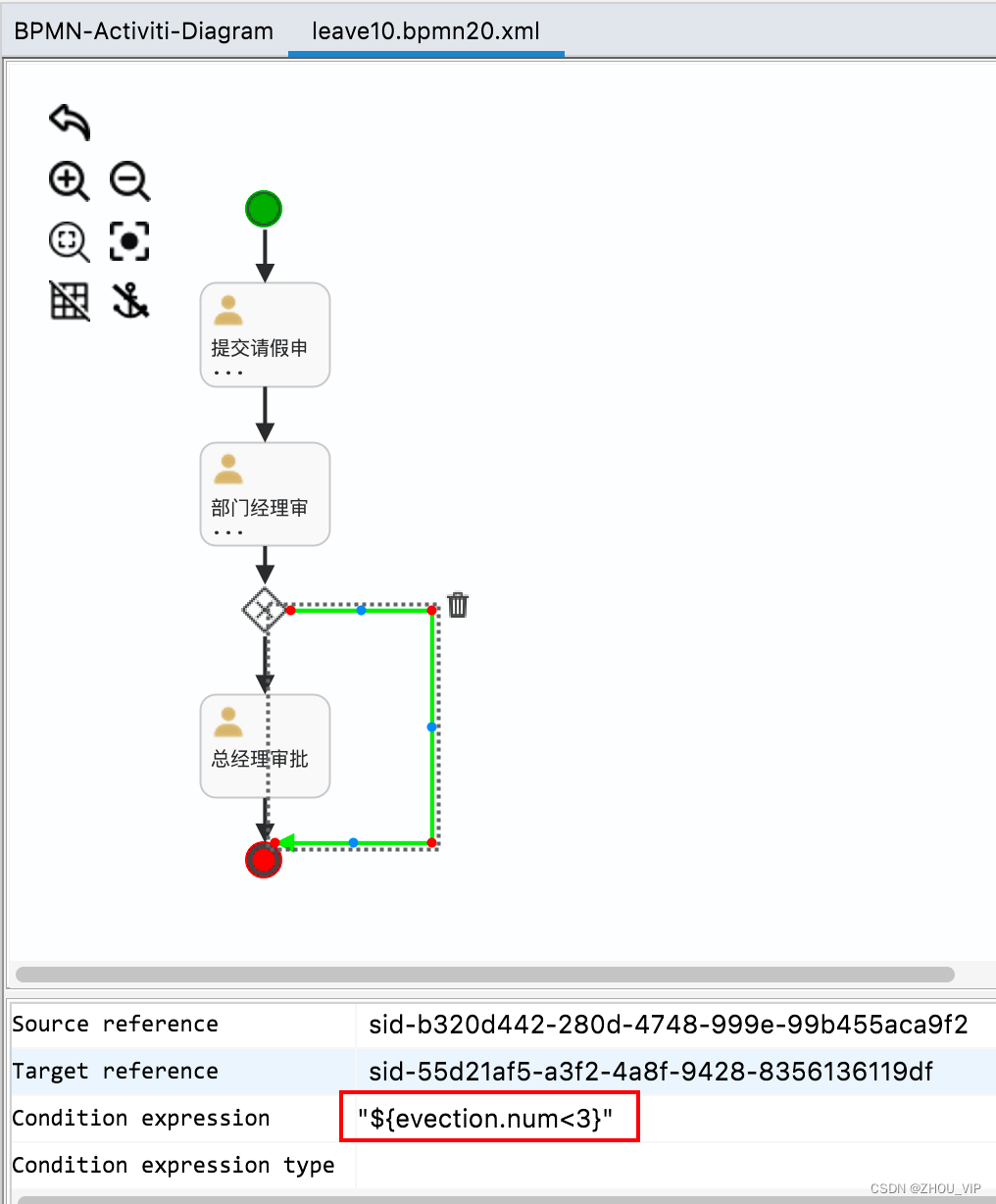

注意上面写错了，多了双引号，正确写法如下：

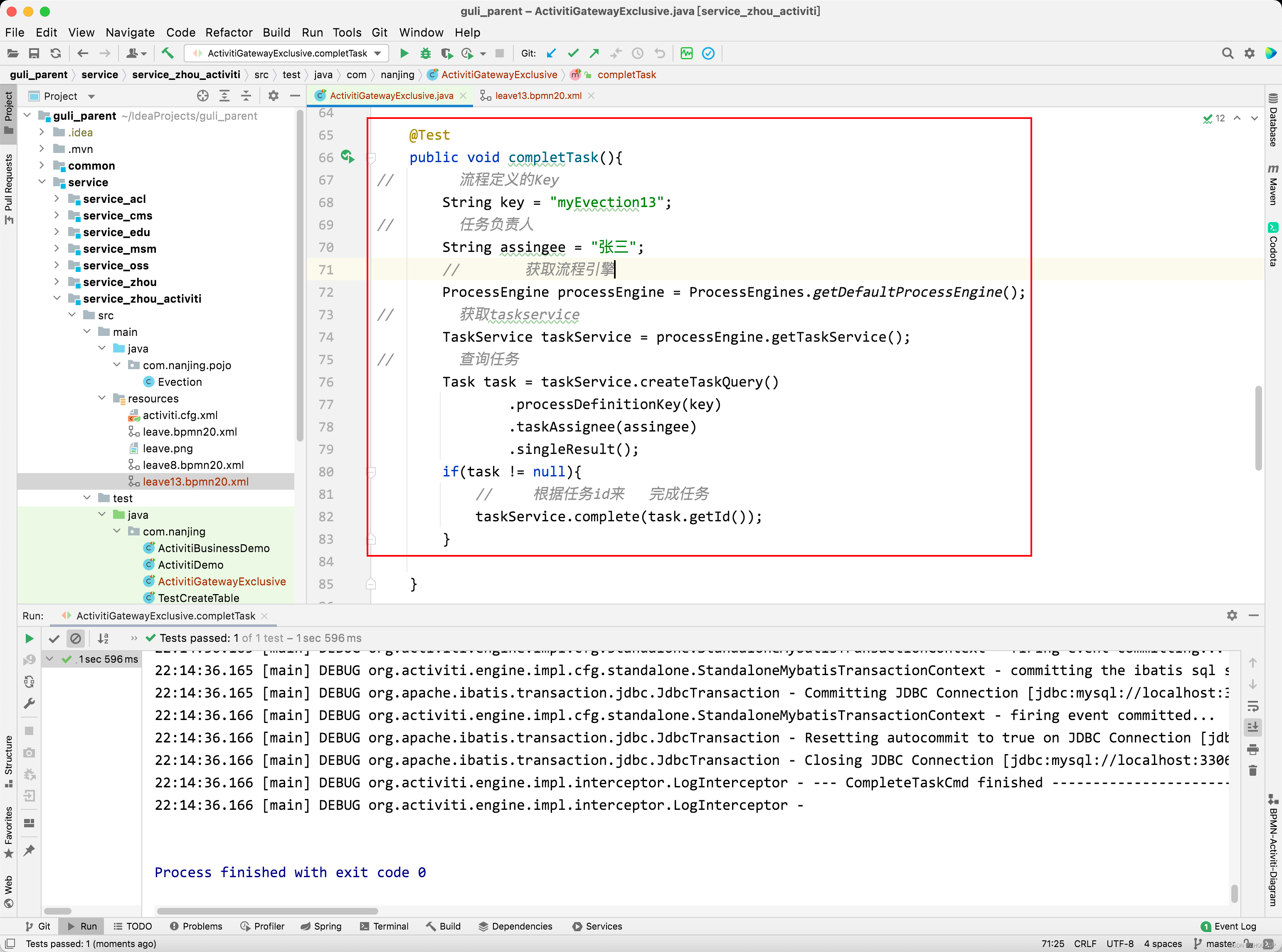

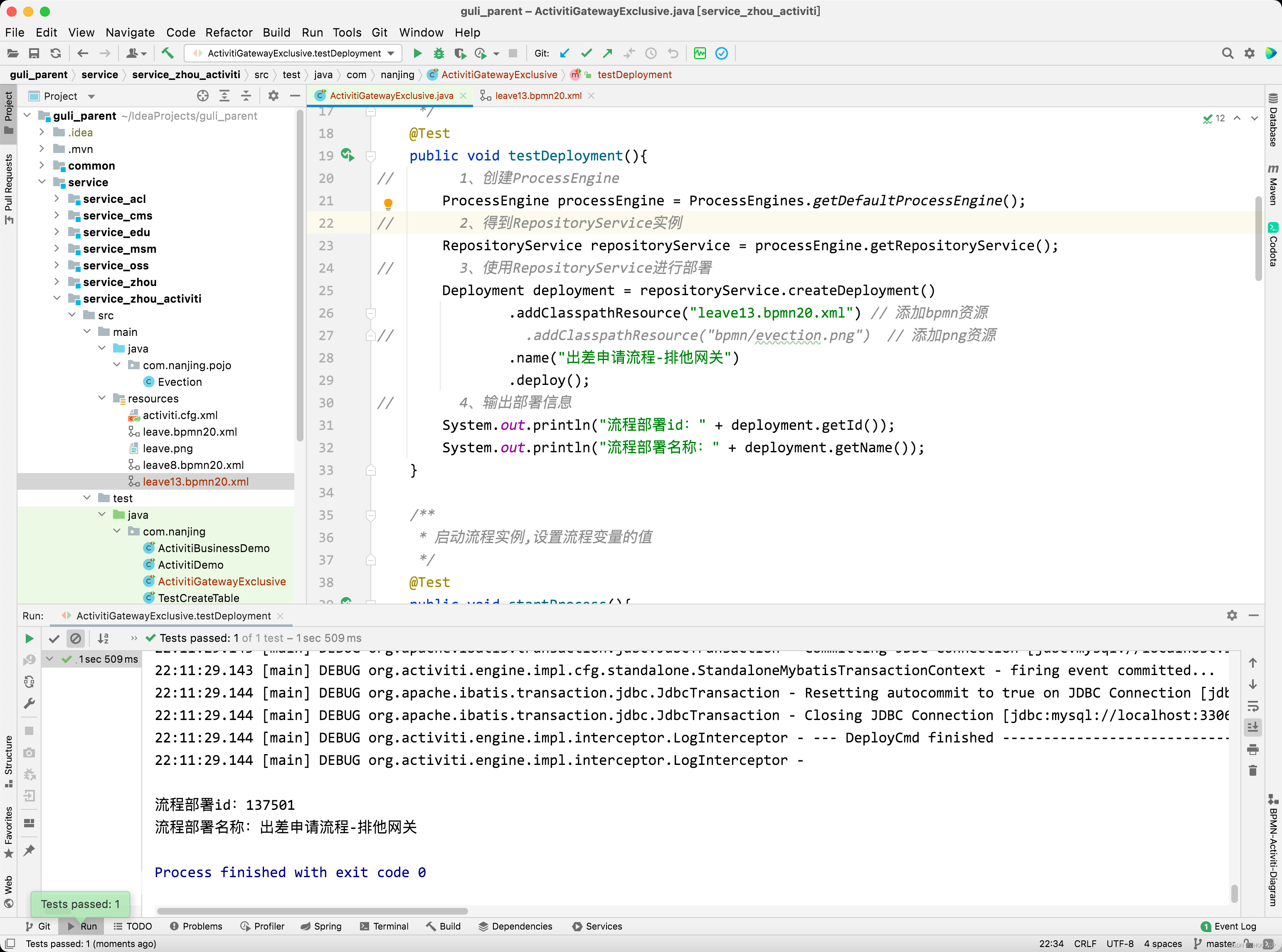

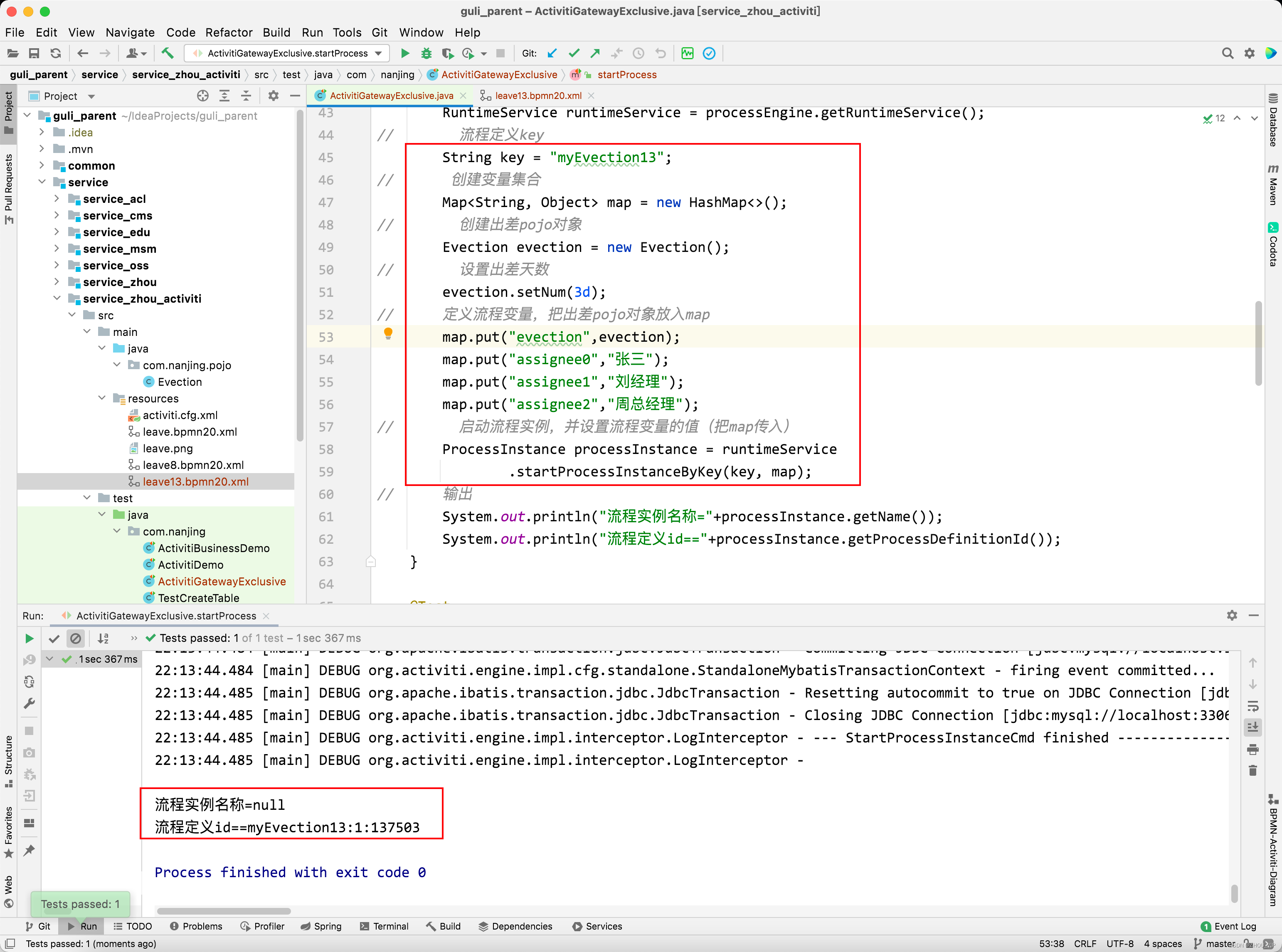

张三提交请假流程：

查询任务：

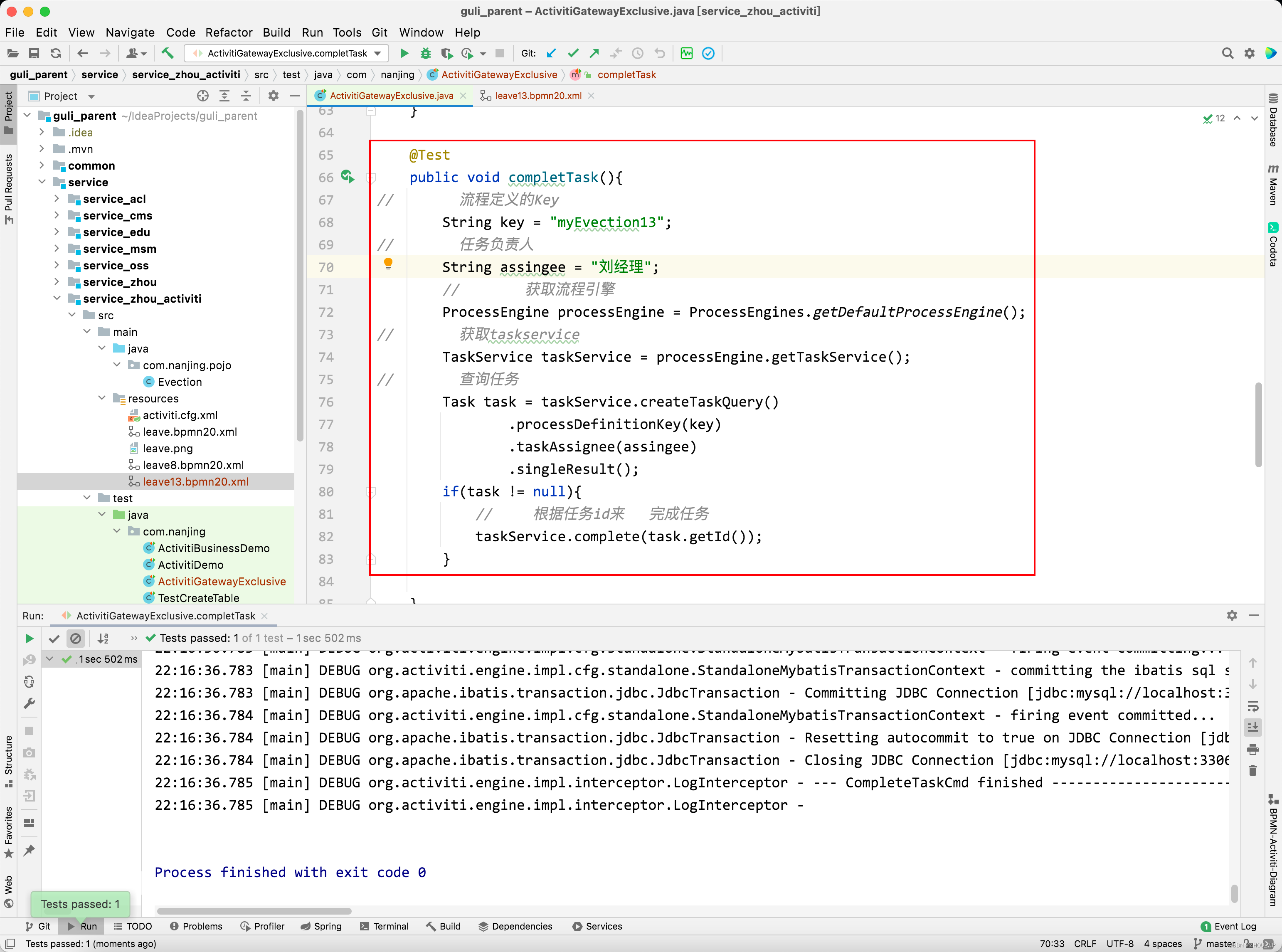

刘经理审批：

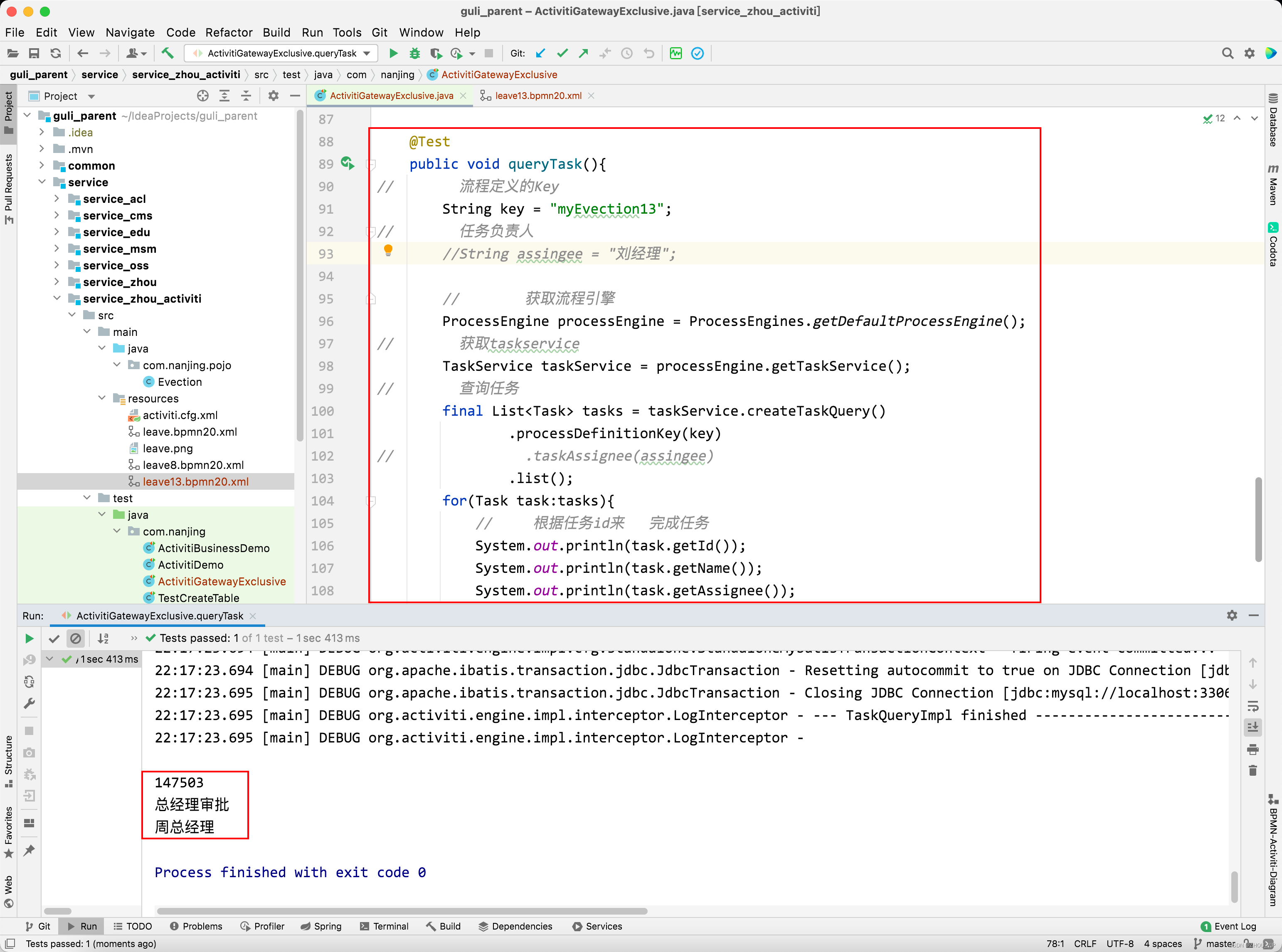

查询任务：

周总经理审批：

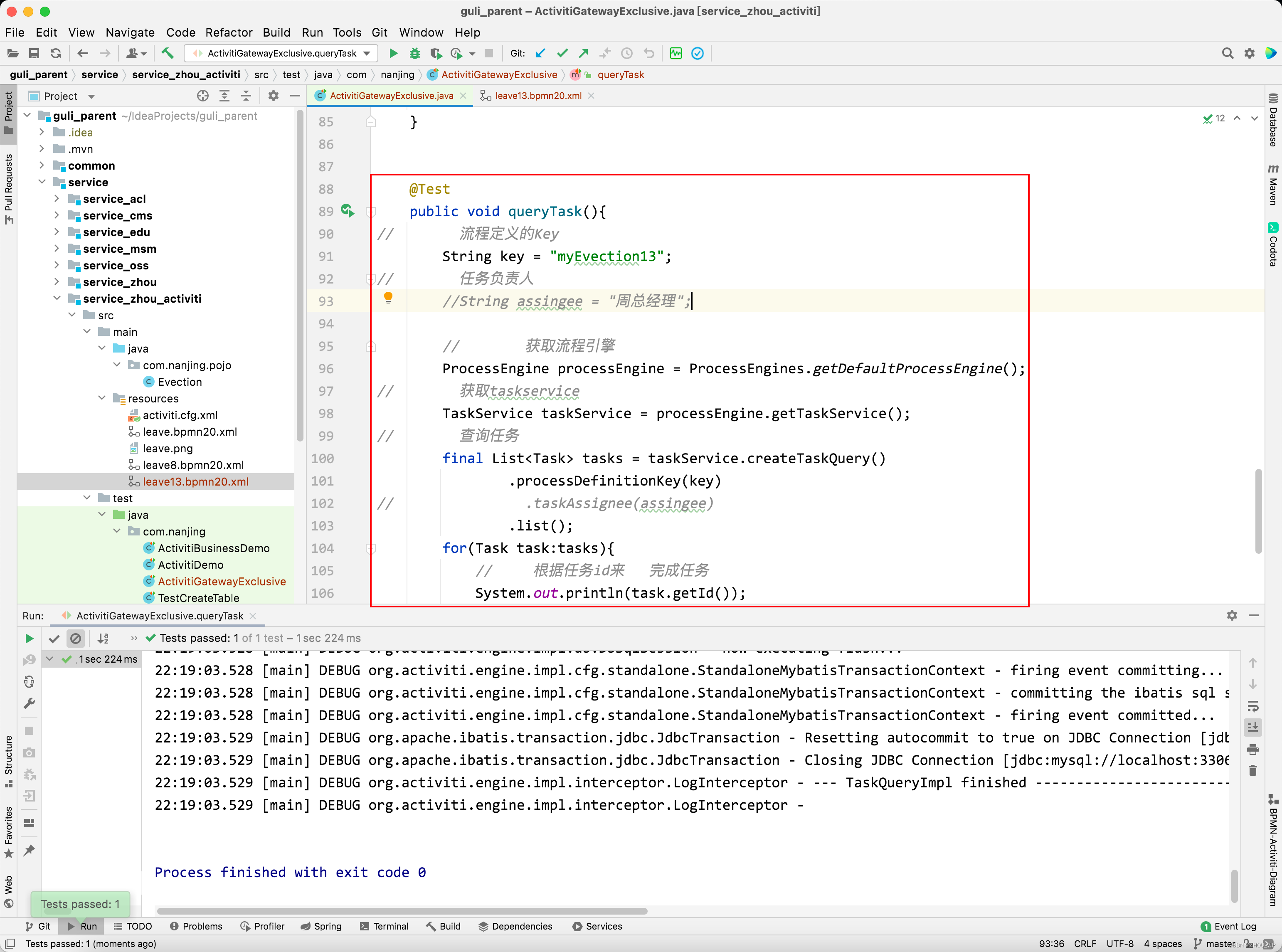

查询任务，由于周总经理审批完了，查询没有结果：

注意事项：

如果测试上面代码一步步执行的过程中发现流程图不对，改动了流程图的某个地方，则都需要重新

执行testDeployment()方法重新部署流程。

代码参考：

package com.nanjing;

import com.nanjing.pojo.Evection;
import org.activiti.engine.*;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

public class ActivitiGatewayExclusive {
    /**
     * 部署流程定义
     */
    @Test
    public void testDeployment(){
//        1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        2、得到RepositoryService实例
        RepositoryService repositoryService = processEngine.getRepositoryService();
//        3、使用RepositoryService进行部署
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("leave13.bpmn20.xml") // 添加bpmn资源
//                .addClasspathResource("bpmn/evection.png")  // 添加png资源
                .name("出差申请流程-排他网关")
                .deploy();
//        4、输出部署信息
        System.out.println("流程部署id：" + deployment.getId());
        System.out.println("流程部署名称：" + deployment.getName());
    }

    /**
     * 启动流程实例,设置流程变量的值
     */
    @Test
    public void startProcess(){
//        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
//        流程定义key
        String key = "myEvection13";
//       创建变量集合
        Map<String, Object> map = new HashMap<>();
//        创建出差pojo对象
        Evection evection = new Evection();
//        设置出差天数
        evection.setNum(3d);
//      定义流程变量，把出差pojo对象放入map
        map.put("evection",evection);
        map.put("assignee0","张三");
        map.put("assignee1","刘经理");
        map.put("assignee2","周总经理");
//        启动流程实例，并设置流程变量的值（把map传入）
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceByKey(key, map);
//      输出
        System.out.println("流程实例名称="+processInstance.getName());
        System.out.println("流程定义id=="+processInstance.getProcessDefinitionId());
    }

    @Test
    public void completTask(){
//        流程定义的Key
        String key = "myEvection13";
//        任务负责人
        String assingee = "周总经理";
        //        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取taskservice
        TaskService taskService = processEngine.getTaskService();
//        查询任务
        Task task = taskService.createTaskQuery()
                .processDefinitionKey(key)
                .taskAssignee(assingee)
                .singleResult();
        if(task != null){
            //     根据任务id来   完成任务
            taskService.complete(task.getId());
        }

    }


    @Test
    public void queryTask(){
//        流程定义的Key
        String key = "myEvection13";
//        任务负责人
        //String assingee = "周总经理";

        //        获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取taskservice
        TaskService taskService = processEngine.getTaskService();
//        查询任务
        final List<Task> tasks = taskService.createTaskQuery()
                .processDefinitionKey(key)
//                .taskAssignee(assingee)
                .list();
        for(Task task:tasks){
            //     根据任务id来   完成任务
            System.out.println(task.getId());
            System.out.println(task.getName());
            System.out.println(task.getAssignee());
        }

    }
}
