PSoC红外遥控输入

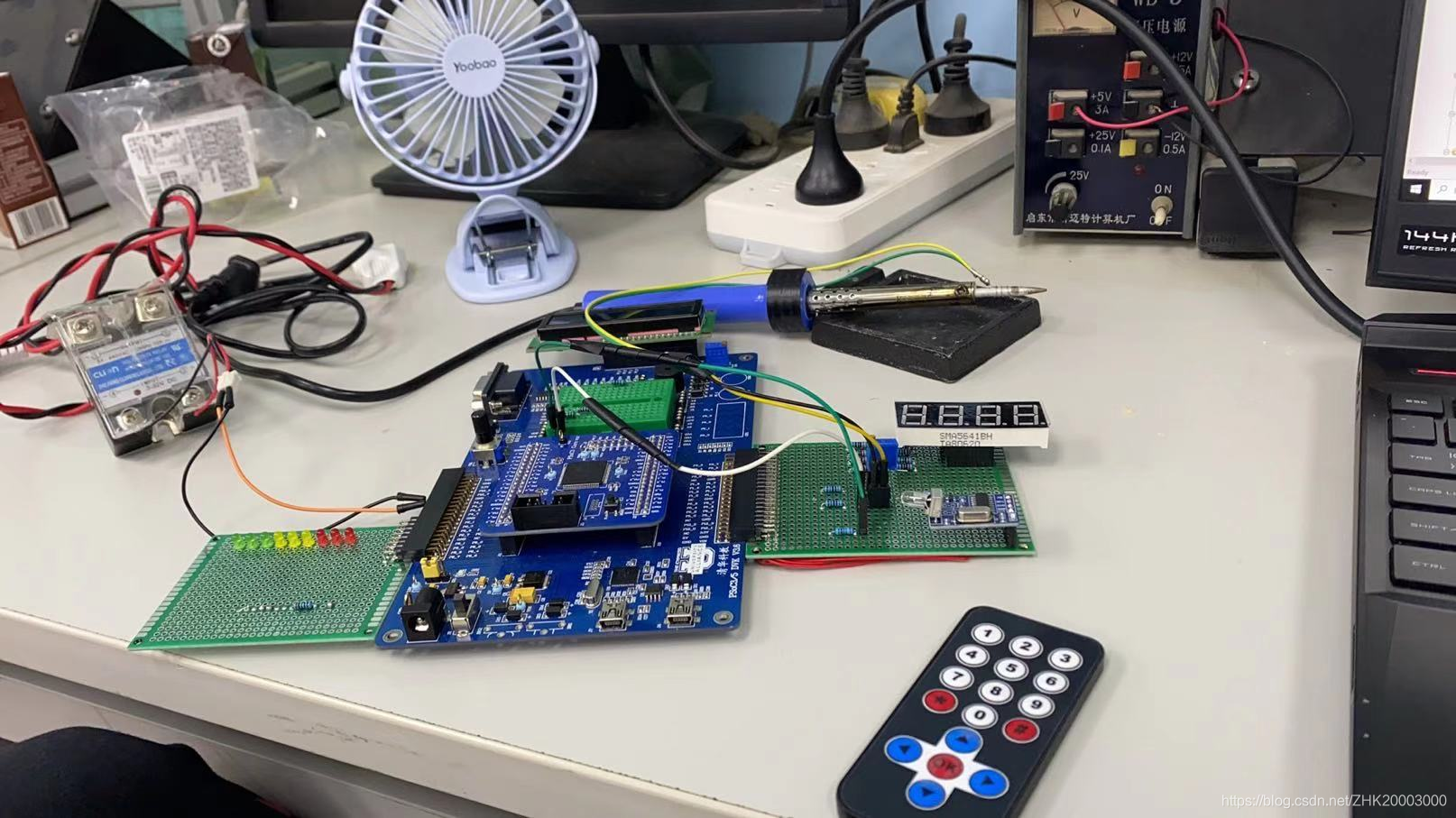

先来张项目总图，本文只介绍其中的红外遥控输入子项目。
在这里插入图片描述

硬件准备

红外转串口

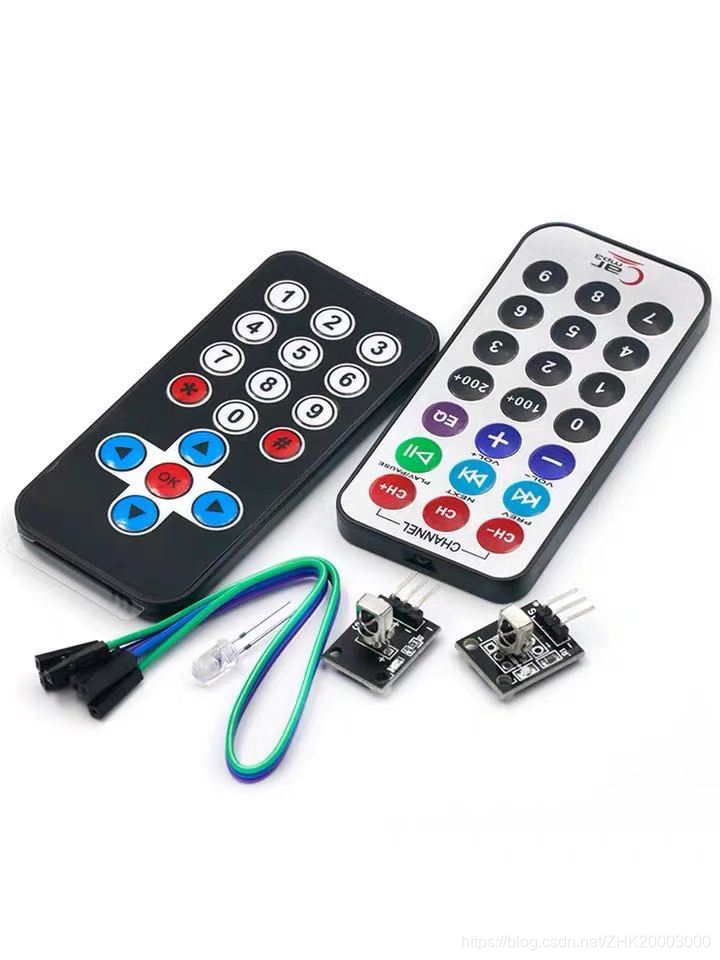

红外遥控器接收器各一个，淘宝直接搜索即可

PSoC图形界面

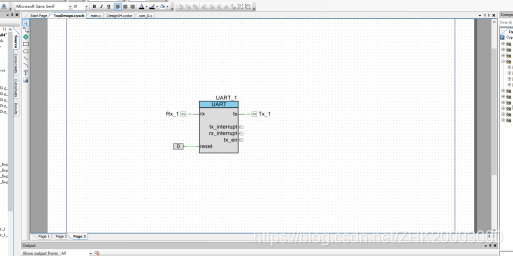

需要在图形界面增加一个串口接口
在这里插入图片描述

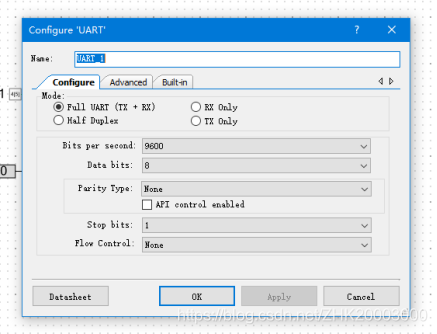

设定如下

代码

1、在main函数中加入

UART_1_Start();

2、在循环里加入以下代码
注意：变量shuzi用于寄存串口数据，变量num[4]用于提取位，变量shuru用于存储按键编号，变量smg[4]为红外输入值。

    shuzi=UART_1_GetChar();
	shuzi=shuzi-0xFF00;
	num[0]=shuzi/0x1000%16;
	num[1]=shuzi/0x100%16;
	num[2]=shuzi/0x10%16;
	num[3]=shuzi/0x1%16;
		if(num[2]==4&&num[3]==5)
	{
	shuru=1;
	}
		if(num[2]==4&&num[3]==6)
	{
	shuru=2;
	}
		if(num[2]==4&&num[3]==7)
	{
	shuru=3;
	}
		if(num[2]==4&&num[3]==4)
	{
	shuru=4;
	}
		if(num[2]==4&&num[3]==0)
	{
	shuru=5;
	}
		if(num[2]==4&&num[3]==3)
	{
	shuru=6;
	}
		if(num[2]==0&&num[3]==7)
	{
	shuru=7;
	}
		if(num[2]==1&&num[3]==5)
	{
	shuru=8;
	}
		if(num[2]==0&&num[3]==9)
	{
	shuru=9;
	}
		if(num[2]==1&&num[3]==9)
	{
	shuru=0;
	}
		if(num[2]==1&&num[3]==0xC)//ok
	{
	shuru=10;
	}
		if(num[2]==1&&num[3]==8)//上
	{
	shuru=11;
	}
		if(num[2]==5&&num[3]==2)//下
	{
	shuru=12;
	}
		if(num[2]==0&&num[3]==8)//左
	{
	shuru=13;
	}
		if(num[2]==5&&num[3]==0xA)//右
	{
	shuru=14;
	}

		if(shuru==11)//上
		{
			smg[nid]++;
			if(smg[nid]>9)
			smg[nid]=0;
			shuru=22;
		}
		if(shuru==12)//下
		{
			smg[nid]--;
			if(smg[nid]<0)
			smg[nid]=9;
			shuru=22;
		}
		if(shuru==13)//左
		{
			nid--;
			if(nid<0)
			nid=3;
			shuru=22;
		}
		if(shuru==14)//右
		{
			nid++;
			if(nid>3)
			nid=0;
			shuru=22;
		}
		if(shuru==1)
		{
			smg[nid]=1;
			shuru=22;
		}
		if(shuru==2)
		{
			smg[nid]=2;
			shuru=22;
		}
		if(shuru==3)
		{
			smg[nid]=3;
			shuru=22;
		}
		if(shuru==4)
		{
			smg[nid]=4;
			shuru=22;
		}
		if(shuru==5)
		{
			smg[nid]=5;
			shuru=22;
		}
		if(shuru==6)
		{
			smg[nid]=6;
			shuru=22;
		}
		if(shuru==7)
		{
			smg[nid]=7;
			shuru=22;
		}
		if(shuru==8)
		{
			smg[nid]=8;
			shuru=22;
		}
		if(shuru==9)
		{
			smg[nid]=9;
			shuru=22;
		}
		if(shuru==0)
		{
			smg[nid]=0;
			shuru=22;
		}
