原理图篇 | 转换十字结点(Convert Cross-Junctions)。

视频教程

操作步骤

在勾选设置为转换十字结点(Convert Cross-Junctions)的情况下，可以对原理图中十字交叉走线的结点进行转换。如图所示，在设置为转换十字结点(Convert Cross-Junctions)的情况下，十字交叉结点会由1变换为2。

打开Altium Designer，点击右上角小齿轮，进入Preferences。

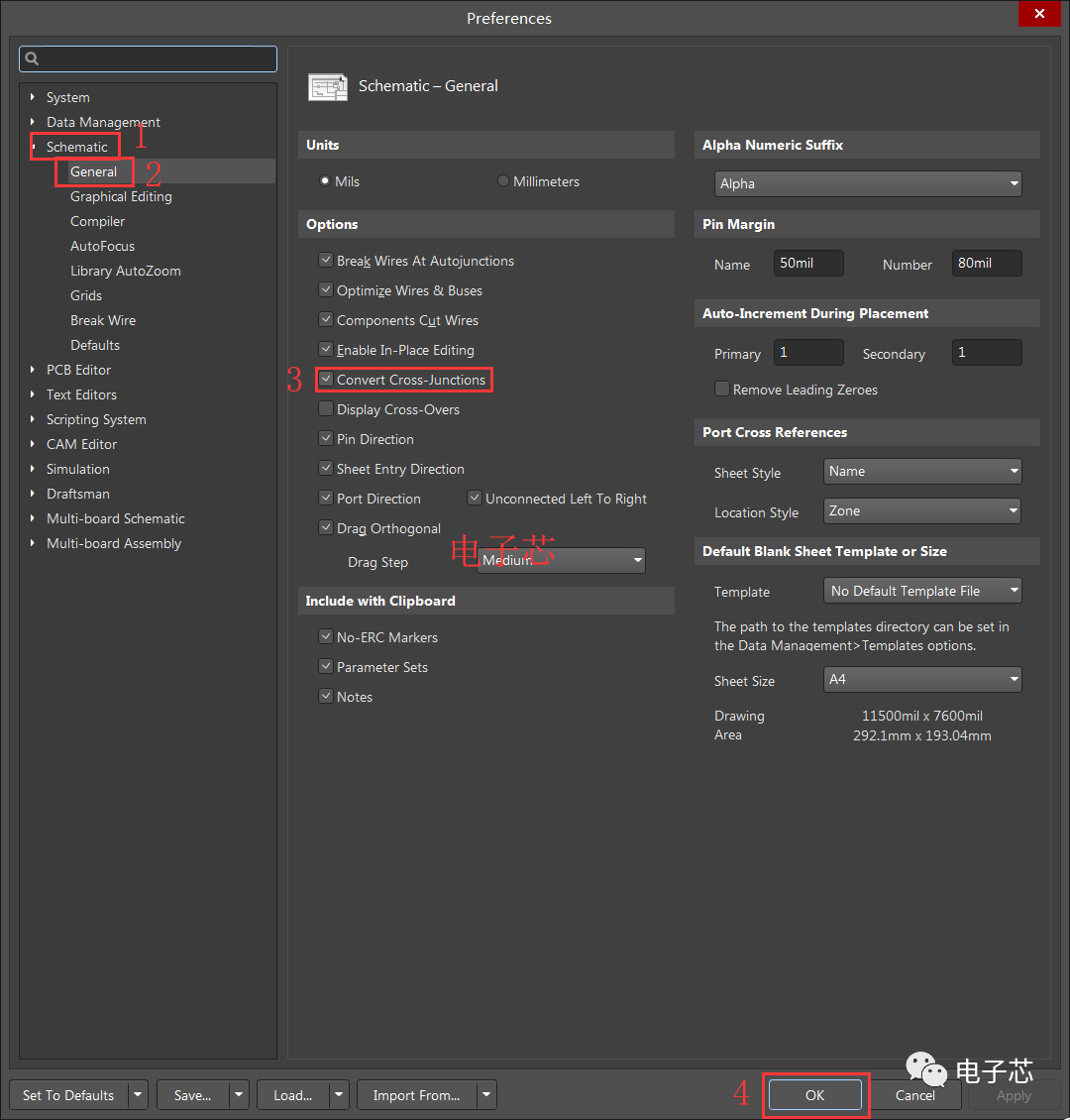

在Preferences属性窗口中，选择Schematic→General中勾选转换十字结点(Convert Cross-Junctions)，即可完成转换十字结点(Convert Cross-Junctions)的设置。

大家在使用AltiumDesigner任何版本的软件过程中有任何问题，都可以评论区留言，我下一期为大家进行解答。
