昆泰芯KTH2502 系列车规数字锁存霍尔效应传感器

概述

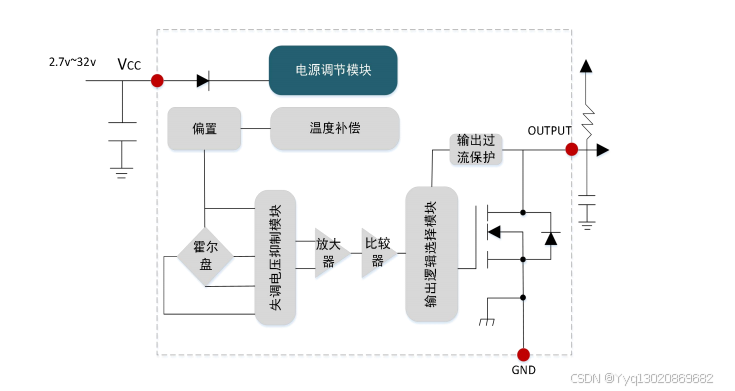

KTH2502 采用了先进的斩波技术，集成了温度补偿电路和过流、负压保护电路，具有卓越的灵敏度和温度稳定

性。磁场通过数字双极锁存器输出指示。该芯片具有开漏输出级以及 30mA 的灌电流能力。 2.7~32 V 的宽电压工

作范围，反极性保护高达 -22 V ，使该芯片广泛适用于汽车应用。芯片内部电路提供了反向供电保护、负载突降

保护、输出短路保护和过流保护

产品特点

• KTH2502 适用于汽车应用：

– 器件 HBM ESD 等级 4000V

– 器件 CDM ESD 等级 500V

– 等级 Q:TA = –40°C ~150°C

• 数字双极锁存霍尔传感器

• 卓越的温度稳定性

– 全温度范围 BRP ±10%

• 多灵敏度可选 (BOP / BRP)

A ： Bop= ± 15Gauss Brp=  15 Gauss

B ： Bop= ± 30 Gauss Brp=  30Gauss

C ： Bop= ± 60 Gauss Brp=  60Gauss

• 宽工作电压范围

– 2.7 ~ 32V

– 无需外部稳压器

• 开漏输出 (30-mA 灌电流 )

•

35µs 快速上电时间

• 小封装尺寸

– 表面贴装 3-Pin SOT23 和 SOT-23-3L

– 通孔 3-Pin TO-92S

• 符合 AEC-Q100 汽车标准

• 保护功能

– 反向电源保护 ( 高达 –22 V)

– 支持高达 36V 的负载突降

– 输出短路保护

– 输出电流限制

应用

• 电动工具

• 流量计

• 阀门和电磁阀状态

• 无刷直流电机

• 接近感应

• 转速表

• 天窗控制器

• 尾门控制器

• 折阳帘控制器

• 座椅调节控制器
