MS5182N、MS5189N——16bit、4/8 通道、250kSPS、 SAR 型 ADC

MS5182N/MS5189N 是 4/8 通道、 16bit 、电荷再分配逐次逼 近型模数转换器，采用单电源供电。 MS5182N/MS5189N 内部 集成无失码 16 位 SAR ADC 、低串扰多路复用器、内部低漂移基 准电压源（可以选择 2.5V 或 4.096V ）、温度传感器、可选择的 单极点滤波器以及序列器（当多通道依次连续采样时，非常有 用）。

MS5182N/MS5189N 使用 SPI 接口，实现寄存器的配置和转 换数据的读取。SPI 接口使用单独的电源 (VIO) 。

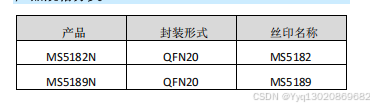

MS5182N/MS5189N 采用小型 QFN20 封装，工作温度范围 为-40°C 到 +125°C 。

主要特点

◼ 16 位无失码分辨率

◼ 集成多路复用器：4 路 (MS5182N) 、 8 路 (MS5189N)

◼ 可选择输入配置：单极性和双极性输入、单端和差分输入

◼ INL（ @ 外部基准 2.048V ）： ±0.4LSB （典型）， ±1.5LSB（最大）

◼ 动态范围：93.8dB

◼ SINAD（ @ 外部基准 2.048V ）： 92.5dB(20kHz) ； THD： -100dB (20kHz)

◼ 模拟输入范围：0 到 VREF（VREF 可达 VDD）

◼ 多种基准：内部 2.5V 或 4.096V 、外部基准

◼ 内部温度传感器

◼ 通道序列器

◼ 单电源工作：2.3V 到 5.5V ；逻辑电源： 1.8V 到 5.5V

◼ 串行接口：兼容 SPI 、 MICROWIRE 、 QSPI 和 DSP

◼功耗：3.5mW(2.5V@200kSPS) ， 12.5mW(5V@200kSPS)

◼ 待机电流：50nA

应用

◼ 多通道系统监控

◼ 电池供电设备

◼ 医疗设备：ECG 、 EKG

◼ 移动通信：GPS

◼ 电力线监控

◼ 数据采集

◼ 地震数据采集系统

◼ 仪器仪表

◼ 过程控制
