计网实验三 子网划分与组网
一、实验目的
- 熟悉子网掩码的概念;
- 熟悉子网划分的概念;
- 熟悉华为网络模拟器的使用方法;
- 掌握网络拓扑图的绘制。
二、实验环境
环境:eNSP 网络设备模拟器;
设备:虚拟 S5700三层交换机、S3700二层交换机、PC机、网线;
三、实验内容及步骤
1.题目
某单位申请了一个C类网络(206.64.学号后两位.0/24),单位内部有4个部门,各部门约50台主机,需要划分为4个子网,各部门接入到汇聚交换机,在汇聚层进行路由连通。
(1)部门1用第1个子网,部门2用第2个子网,部门3用第3个子网,部门4用第4个子网;
(2)PC1是部门1中的主机,IP用第1个子网的最小一个IP地址,网关用第1个子网中最大的IP地址;
(3)PC2是部门2中的主机,IP用第2个子网的最小一个IP地址,网关用第2个子网中最大的IP地址;
(4)PC3是部门3中的主机,IP用第3个子网的最小一个IP地址,网关用第3个子网中最大的IP地址;
(5)PC4是部门4中的主机,IP用第4个子网的最小一个IP地址,网关用第4个子网中最大的IP地址;
在LSW0上创建4个VLAN,分别为VLAN10、VLAN20、VLAN30、VLAN40,对应部门1、部门2、部门3、部门4

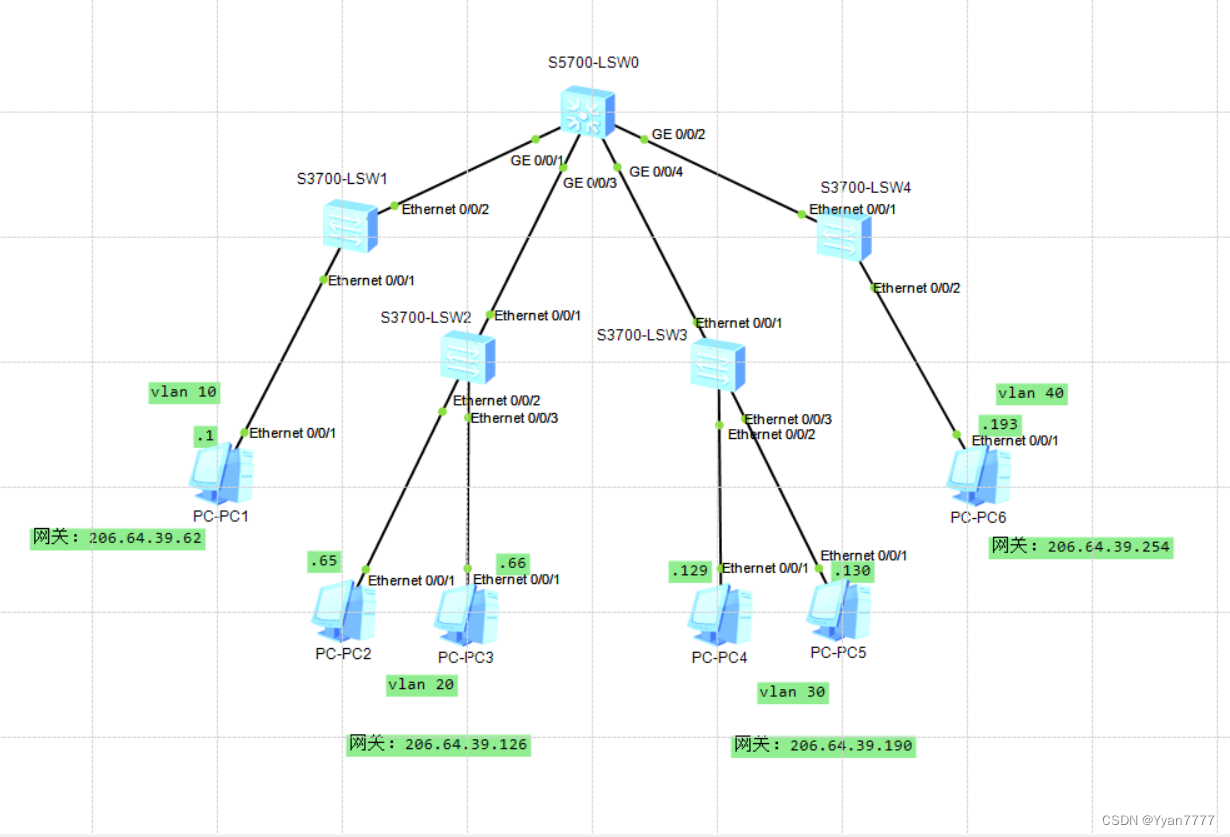

2. 实验拓扑结构(每个部门的主机数可以多台):
3.实验步骤
(1)【分析过程】

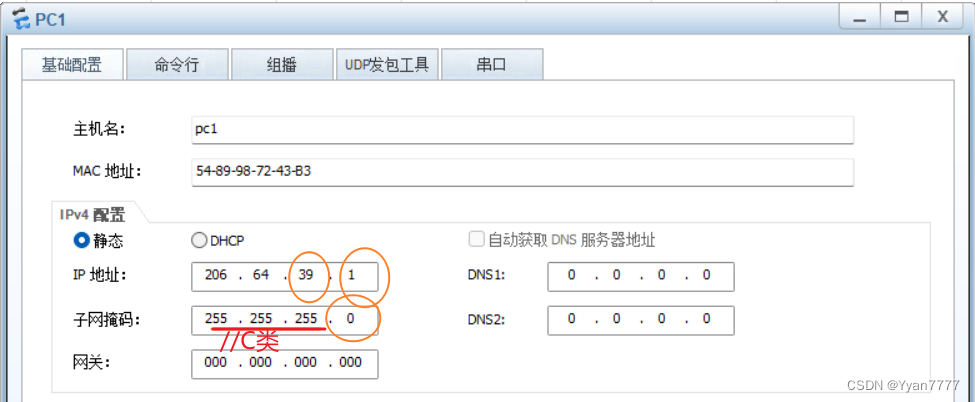

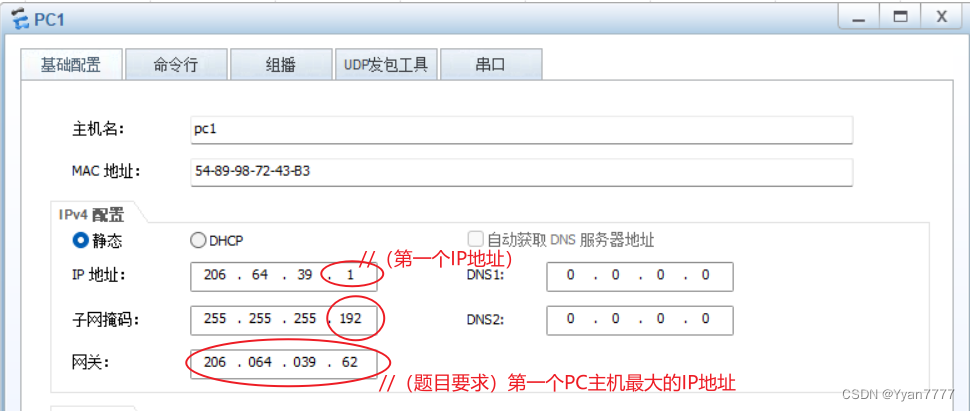

在划分子网前,按照申请的网络地址,设置主机的IP地址,分别是:
*[表 1]:各主机的IP地址
主机 | PC1 | PC2 | PC3 | PC4 | PC5 | PC6 |
---|---|---|---|---|---|---|
IP地址 | 206.64.39.1 | 206.64.39.65 | 206.64.39.66 | 206.64.39.129 | 206.64.39.130 | 206.64.39.193 |
子网掩码 | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 | 255.255.255.0 |
(2)测试主机的连通性.

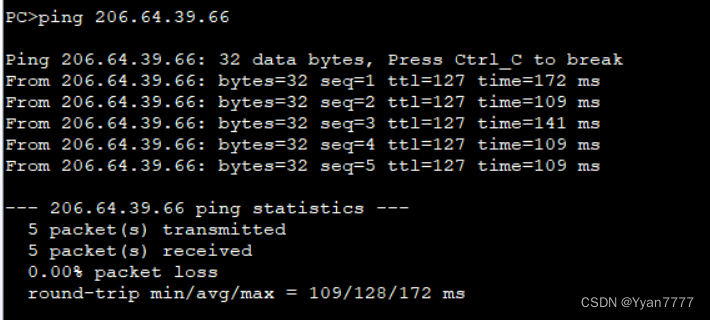

Pc1>ping206.64.39.66

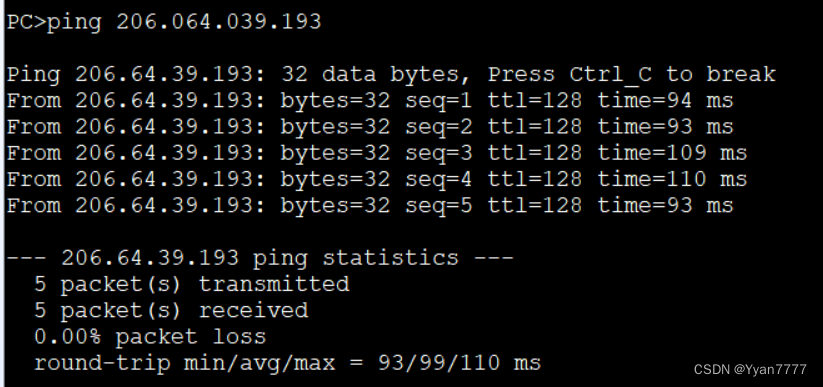

Pc1>ping 206.64.39.193
(3)划分子网
要划分成4个子网,则网络号n:4<=2 n,所以n>=2,考虑每个部门约50台主机,主机位m:50<=2m,其中m>=6, m+n=8;因此:借用2位主机位代表子网号,4个部门子网的网络地址表示如下(其中前3个字节用十进制表示,后1个字节用二进制表示):
【部门 1】206.64.39.00 000000 =>206.64.39.0
【部门 2】 206.64.39.01 000000 =>206.64.39.64
【部门 3】 206.64.39.10 000000 =>206.64.39.128
【部门 4】 206.64.39.11 000000 =>206.64.39.192
【子网掩码】255.255.255.11 000000 => 255.255.255.192
*[表 2]:划分子网后的网络地址及子网掩码
部门 | 网络地址 | 子网掩码 | 第一个IP地址 | 最后一个IP地址 |
---|---|---|---|---|
部门1 | 206.64.39.0 | 255.255.255.192 | 206.64.39.1 | 206.64.39.62 |
部门2 | 206.64.39.64 | 255.255.255.192 | 206.64.39.65 | 206.64.39.126 |
部门3 | 206.64.39.128 | 255.255.255.192 | 206.64.39.129 | 206.64.39.190 |
部门4 | 206.64.39.192 | 255.255.255.192 | 206.64.39.193 | 206.64.39.254 |
【特别提醒】:通常把第1个IP地址作为主机PC的IP地址,最后1个IP地址作为主机PC的网关地址。
(4)测试主机的连通性.
(5)配置三层S5700交换机,使不同子网的主机能互通
(脚本执行过程)
1)LSW0:
<Huawei>system-view
[Huawei]undo info-center enable //关闭系统消息提示
[Huawei]sysname S5700
[S5700]vlan batch 10 20 30 40 //批量创建Vlan

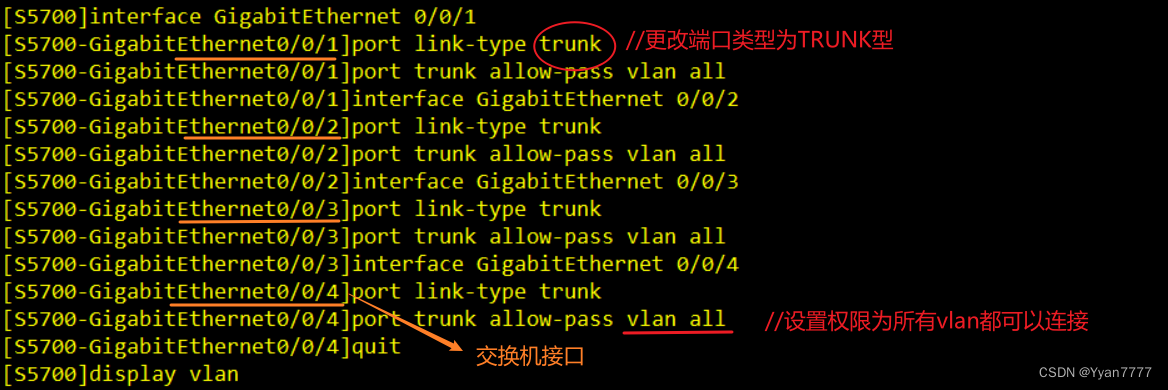

[S5700]interface GigabitEthernet 0/0/1 //进入交换机接口GE0/0/1
[S5700-GigabitEthernet0/0/11]port link-type trunk //设置端口类型为trunk类型
[S5700-GigabitEthernet0/0/11]port trunk allow-pass vlan all
//设置权限为所有Vlan都可以连接
[S5700]interface GigabitEthernet 0/0/2
[S5700-GigabitEthernet0/0/12]port link-type trunk
[S5700-GigabitEthernet0/0/12]port trunk allow-pass vlan all
[S5700]interface GigabitEthernet 0/0/3
[S5700-GigabitEthernet0/0/13]port link-type trunk
[S5700-GigabitEthernet0/0/13]port trunk allow-pass vlan all
[S5700]interface GigabitEthernet 0/0/4
[S5700-GigabitEthernet0/0/14]port link-type trunk
[S5700-GigabitEthernet0/0/14]port trunk allow-pass vlan all
[S5700-GigabitEthernet0/0/14]quit

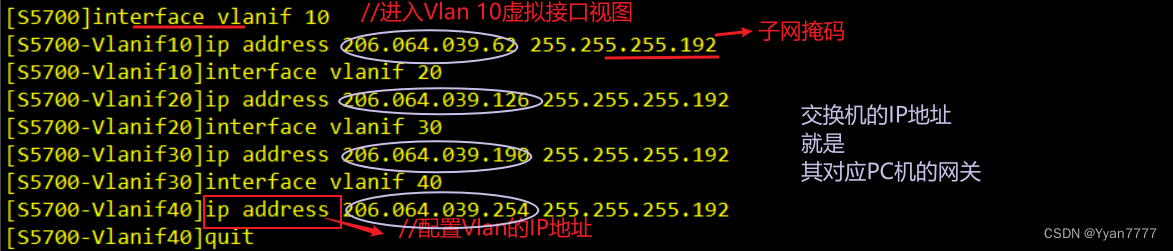

[S5700]interface vlanif 10 //进入Vlan的虚拟接口视图
[S5700-Vlanif10]ip address 206.064.039.62 255.255.255.192
//配置Vlan的IP地址和子网掩码
[S5700-Vlanif10]quit //退到上一级
[S5700]interface vlanif20
[S5700-Vlanif20]ip address 206.064.039.126 255.255.255.192
[S5700-Vlanif20]interface vlanif30
[S5700-Vlanif30]ip address 206.064.039.190 255.255.255.192
[S5700-Vlanif30]interface vlanif40
[S5700-Vlanif40]ip address 206.064.039.254 255.255.255.192
[S5700-Vlanif40]quit

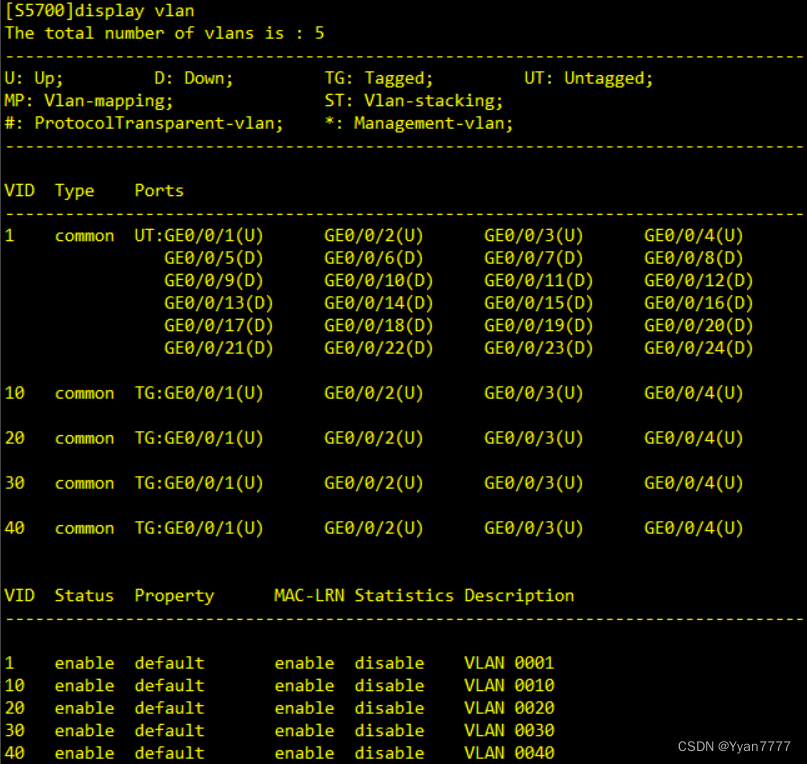

[S5700]display vlan
1、创建Vlan;
2、配置LSW0交换机接口
3、配置各交换机接口的IP地址
4、查看VLAN配置
2)LSW1:
配置LSW1,设置端口GE0/0/1的接口模式为ACCESS,并分配到VLAN 20中;设置GE0/0/2的接口模式为TRUNK
<Huawei>system-view
[Huawei]undo info-center enable //关闭系统提示
[Huawei]sysname sw1
[sw1]vlan 10
[sw1-vlan10]quit
[sw1]interface Ethernet0/0/1
[sw1- Ethernet0/0/1]port link-type access
[sw1- Ethernet0/0/1]port default vlan 10 /
[sw1- Ethernet0/0/1]quit
[sw1]interface Ethernet0/0/2
[sw1-Ethernet0/0/11]port link-type trunk
[sw1-Ethernet0/0/11]port trunk allow-pass vlan all
[sw1-Ethernet0/0/11]quit

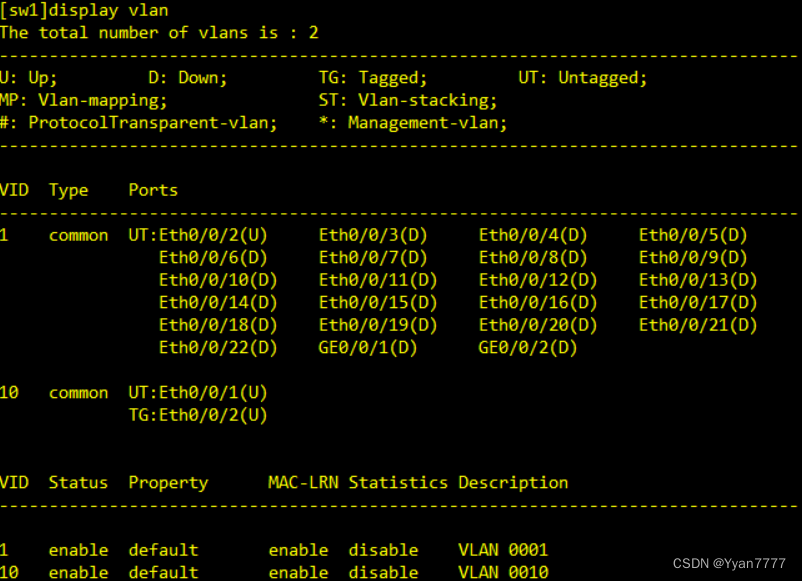

[sw1]display vlan
1、配置交换机接口:
3
<<查看配置
3)LSW2:
配置LSW2,设置端口GE0/0/2,GE0/0/3的接口模式为ACCESS,并分配到VLAN 20中;设置GE0/0/1的接口模式为TRUNK
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname sw2
[sw2]vlan 20
[sw2-vlan20]quit
[sw2]interface Ethernet0/0/2
[sw2- Ethernet0/0/1]port link-type access
[sw2- Ethernet0/0/1]port default vlan 20
[sw2]interface Ethernet0/0/3
[sw2- Ethernet0/0/1]port link-type access
[sw2- Ethernet0/0/1]port default vlan 20
[sw2]interface Ethernet0/0/1
[sw2-Ethernet0/0/11]port link-type trunk
[sw2-Ethernet0/0/11]port trunk allow-pass vlan all
[sw2-Ethernet0/0/11]quit

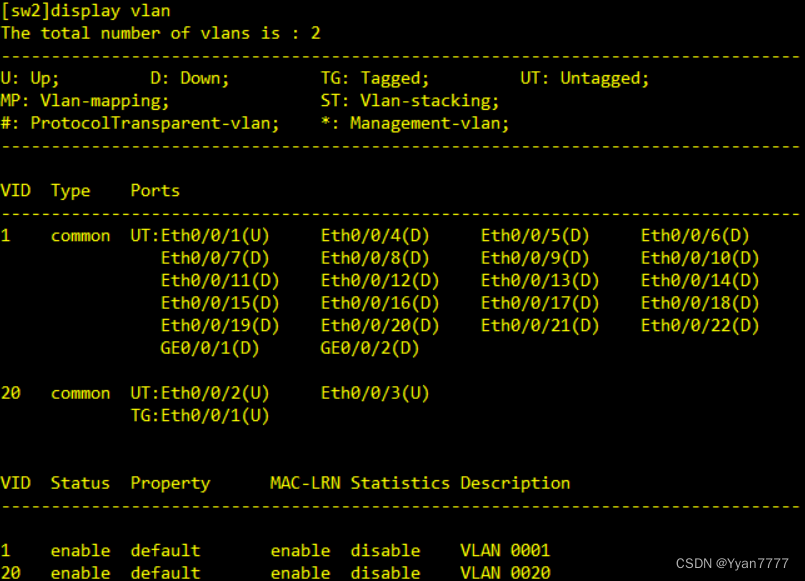

[sw2]display vlan
<<查看配置
4) LSW3,LSW4

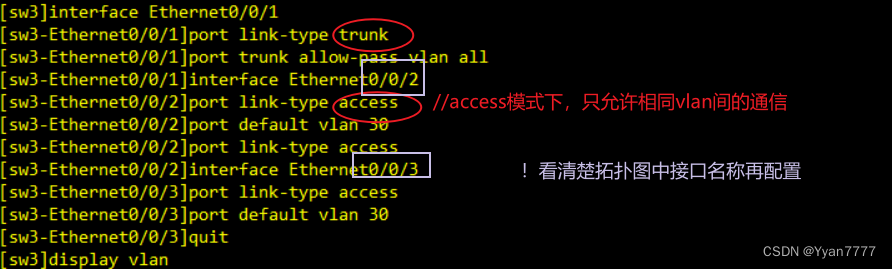

- 配置LSW3,设置端口GE0/0/2,GE0/0/3的接口模式为ACCESS,并分配到VLAN 30中;设置GE0/0/1的接口模式为TRUNK
- 配置LSW4,设置端口GE0/0/2的接口模式为ACCESS,并分配到VLAN 40中;设置GE0/0/1的接口模式为TRUNK
4. 测试结果
主机之间测试连通性,以部门1的主机PC1测试到部门2的主机PC3、到部门3的主机PC5、到部门4的主机PC6为例子。
学习
Tip1:
- IP地址::={ <网络前缀>,<主机号> } ;
- 主机号:子网掩码二进制中为0的部分 ;
- 最大主机数:2^(32-掩码位数=主机位)-2 ;

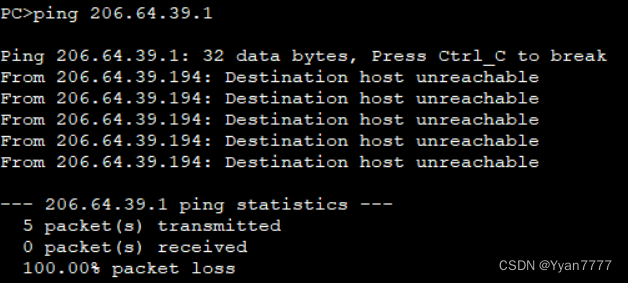

Tip2: 这时,主机PC6ping不同主机PC1,为什么?
- IP:206.63.39.194和IP:206.64.39.1在两个不同的网段;
在交换机不做任何配置情况下,两个不同网段的IP地址是无法相互访问的,没有网关就没办法对外发包。
虽然在PC上已经给了网关,但是交换机还没有设置网关,所以现在PC上的网关还没有起到应有的相互通信的作用,现在开始对交换机做配置。
Tip3:
1.Access链路类型端口:只允许缺省VLAN通过,仅接收和发送一个VLAN的数据帧;一般用于连接用户设备。
2.Trunk链路类型端口:允许多个VLAN通过,可以接收和发送多个VLAN的数据帧;缺省VLAN的以太网帧不带标签;一般用于交换机之间连接。
Tip4: 设置了access接口模式,为什么还能相互访问呢?
因为 在交换机上配置了vlanip做网关;
PC1>ping206.64.39.65时并不是直接对206.64.39.65这个ip发包的,而是对自身的网关发的包;
PC机本身发的包并不带vlanTag(vlan标签)是数据包到了GE0/0/1端口后,GE0/0/1端口给这个数据包添加上的标签再转发网关,数据包到网关后又摘下vlan10的标签,交换机根据目标ip地址中地址表中寻找相关的ip地址网段,找到了206.64.39.126的网段又将这个数据包转发给了vlan20这个网关,数据包进入到vlan20就被vlan20添加上了vlan20的标签,已经添加上vlan20的标签后的数据包只能从GE0/0/3出去,当数据包从GE0/0/3端口发出那一刻就摘下vlan标签成为普通的数据包发到PC2上。
而PC2再以同样的方式给PC1回包,当PC1接收到PC2回的包就证明有这个206.64.39.65的IP地址存在,则可以通信。
