03虚链路

标签（空格分隔）： HCIP

文章目录

虚连接Virtual Link

命令说明
vlink-peer x.x.x.x配置虚连接,使用对端router ID
dis ospf vlink验证虚连接
  • 为了避免区域间的环路,OSPF规定不允许直接在俩个非骨干区域之间发布路由信息,只允许在一个区域内部或者在骨干区域(a0)和非骨干区域之间发布路由信息.因此,每个ABR都必须连接到骨干区域.即要求所有非骨干区域和骨干区域相连,同时骨干区域也必须连续.
  • 但由于网络设计,升级,合并,改造等因素,从而造成不规范区域架构,最终导致路由学习不完整,解决方法就是使用虚链路
  • 然而,虚连接的存在增加了网络的复杂程度,使故障的排除更加困难.因此,在网络规划中应该尽量避免使用虚连接
  • 虚连接仅为作为修复无法避免的网络拓扑问题的一种临时手段.

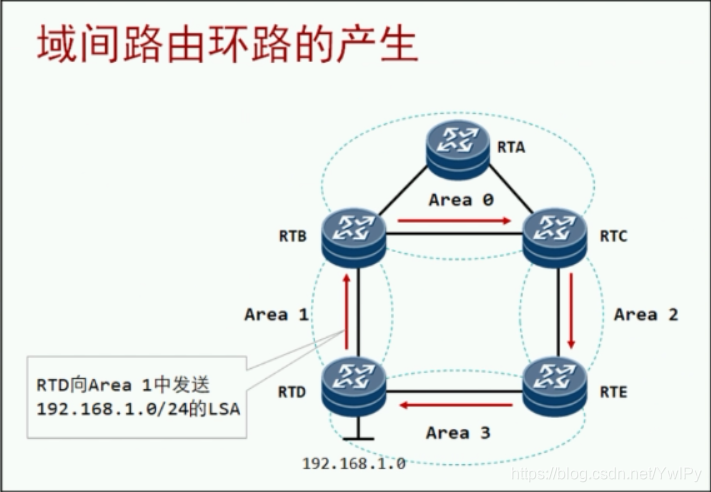

01域间路由环路的产生

在这里插入图片描述

ospf 水平分割:发出去的路由 不收

02不规范的区域架构

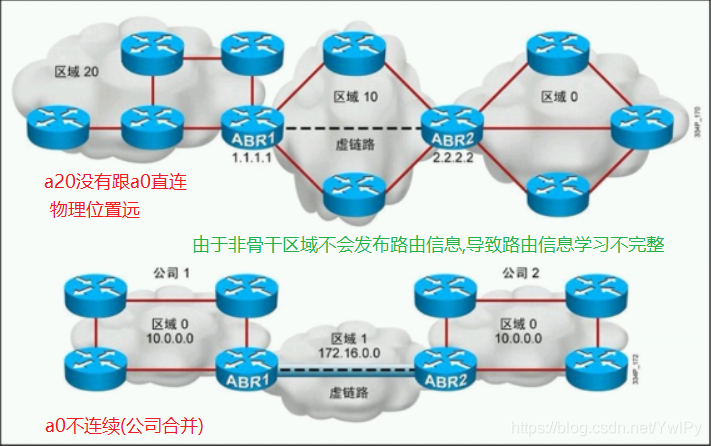

逻辑直连的链路
在这里插入图片描述

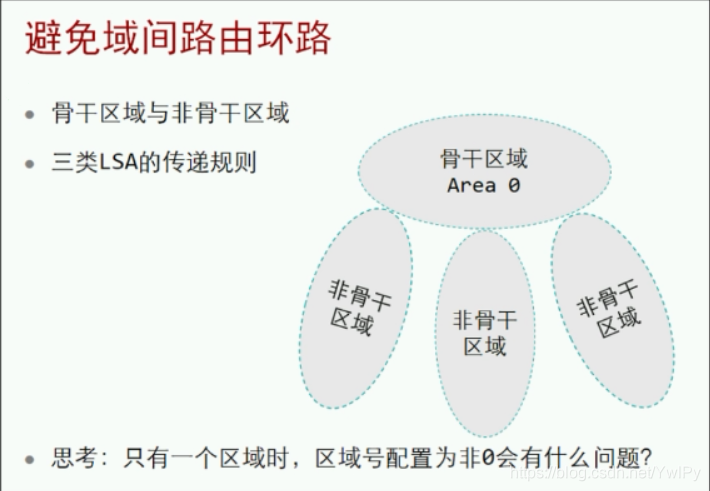

03避免域间路由环路
在这里插入图片描述

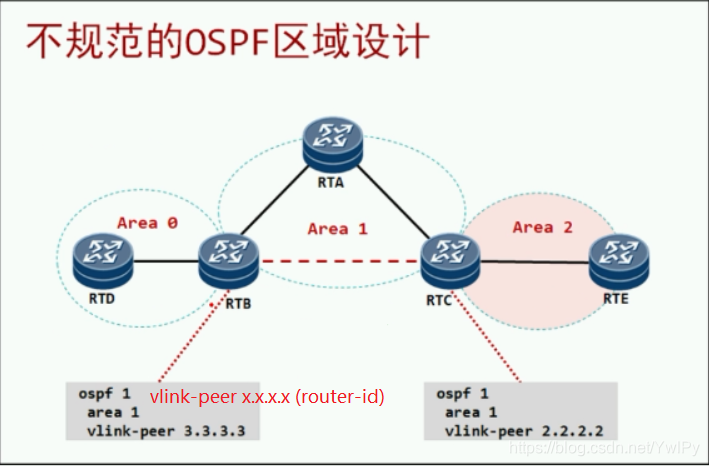

04虚链路的配置
在这里插入图片描述

vlink-peer x.x.x.x (router-id)

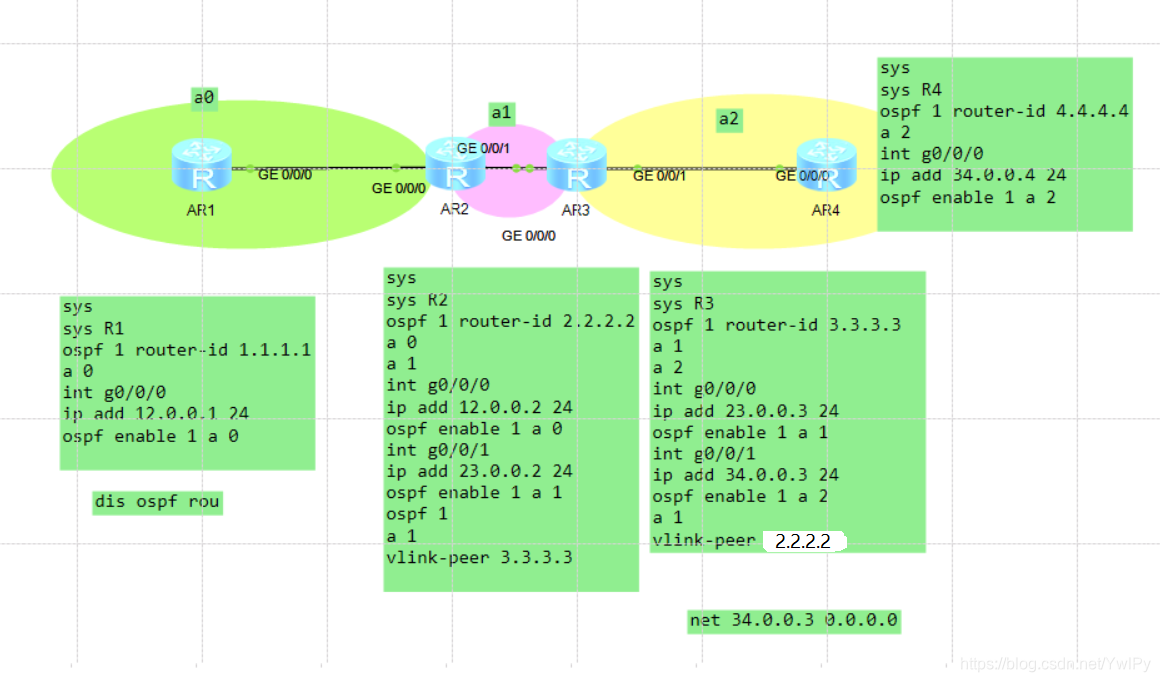

05虚链路配置拓扑
在这里插入图片描述

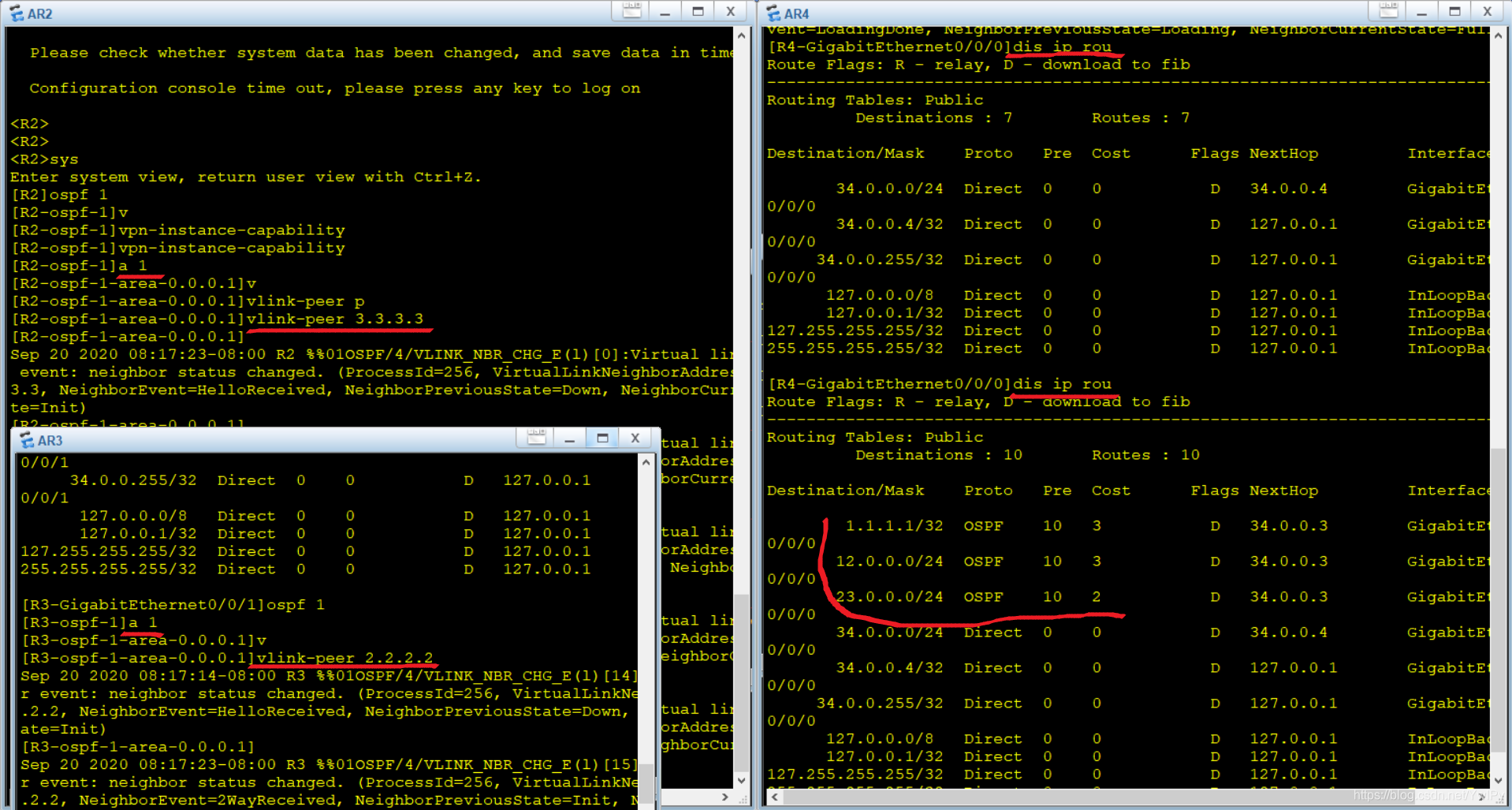

06建立虚链路后的路由学习效果
在这里插入图片描述

07虚链路验证
在这里插入图片描述

单播的数据包

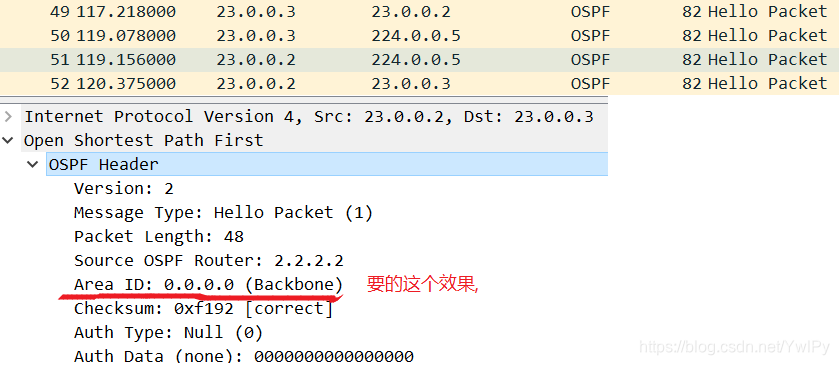

08单播组播Hello包虚链路
在这里插入图片描述

AR4后接AR5.AR34之间建立虚连接即可(同处于area2)

虚连接提供冗余的备份链路

虚连接的另外一个应用是提供冗余的备份链路,当骨干区域因链路故障将被分割时,通过虚连接仍然可以保证骨干区域在逻辑上的连通性.

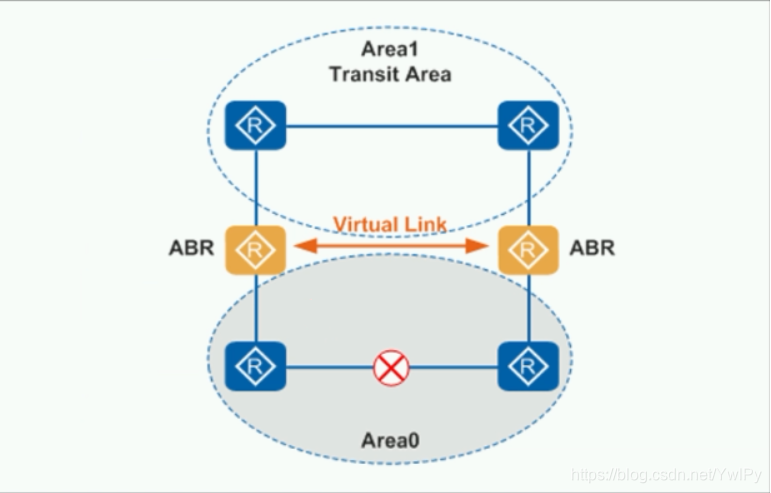

09虚链路冗余备份
在这里插入图片描述
