OSPF回顾

标签（空格分隔）： HCIP

文章目录

OSPF回顾
回顾篇
ospf的区域划分
网络类型
DR和BDR
NBMA
取消23之间的虚链路
P2MP
主机路由现象

回顾篇

命令合集

命令	说明
dis ospf peer	查看邻居
dis ospf int	查看接口
dis ospf rou	查看路由
dis ospf abr-asbr	查看ABR和ASBR
dis ospf lsdb	查看LSDB

命令	说明
int s4/0/0 ospf network-type broadcas/nbma/p2mp/p2p	配置接口OSPF网络类型回环口/32主机路由现象:OSPF认为回环口只有一个地址,因此在传递时自动变成/32主机路由信息,可以通过修改网络类型为Broadcast来进行还原路由表中见到为设置的掩码长度
peer x.x.x.x	手动指定邻居
ospf dr-priority 100	配置接口优先级,默认为1 只有Broadcast和NBMA接口会选举DR和BDR 最大的选举为DR
dis ospf rou

详情见最下方主机路由现象处

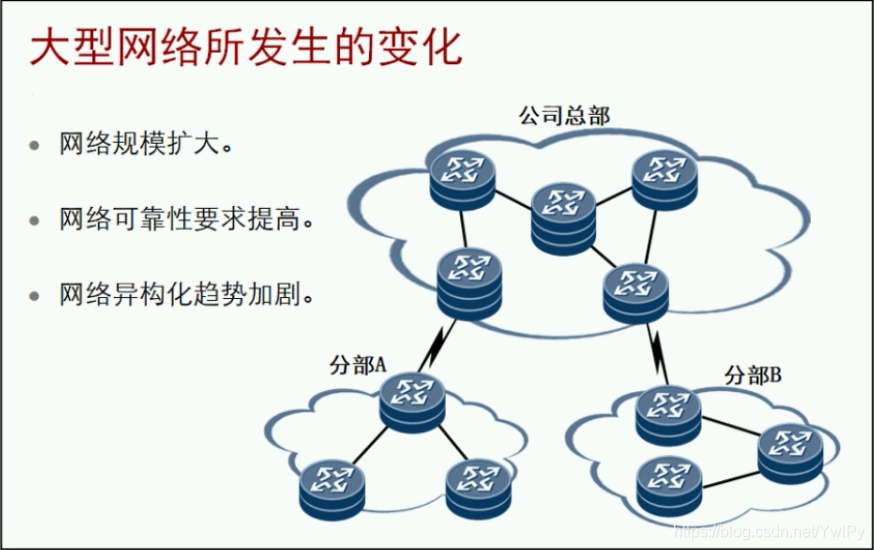

01 大型网络所发生的变化
在这里插入图片描述

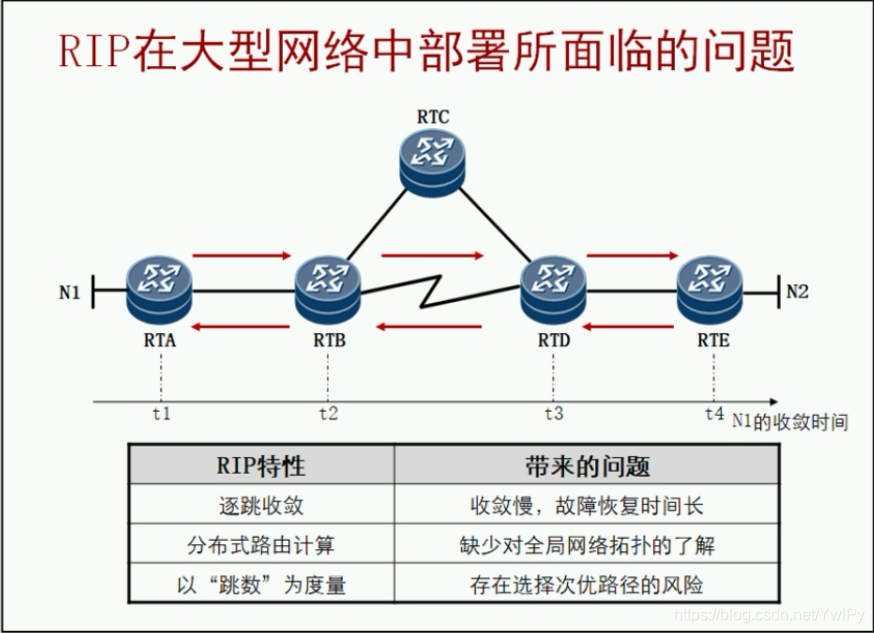

02 RIP在大型网络中部署所面临的问题
在这里插入图片描述

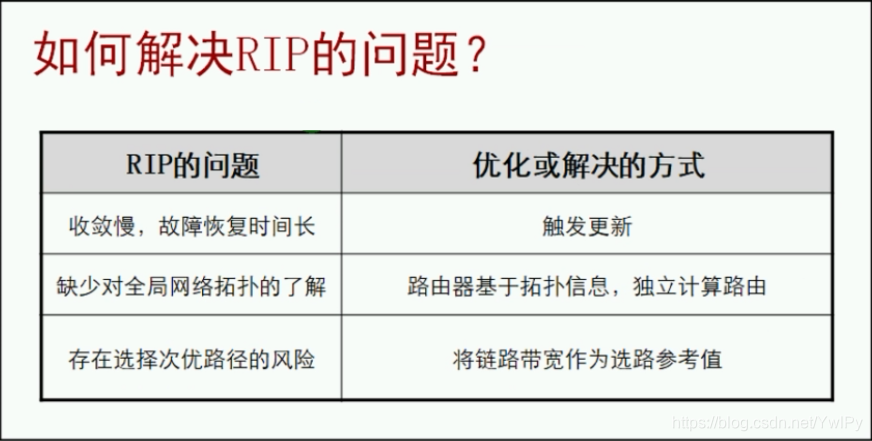

03 如何解决RIP的问题

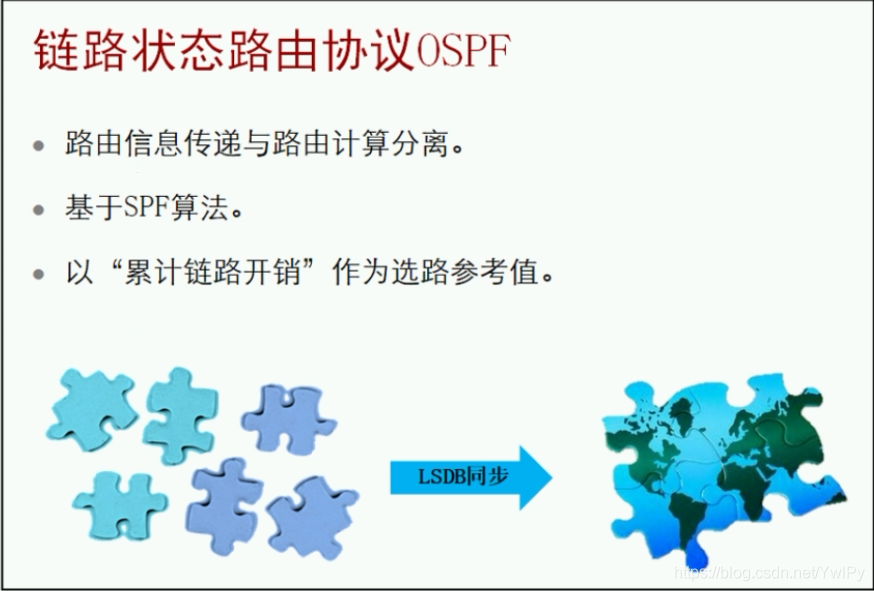

04 链路状态路由协议OSPF

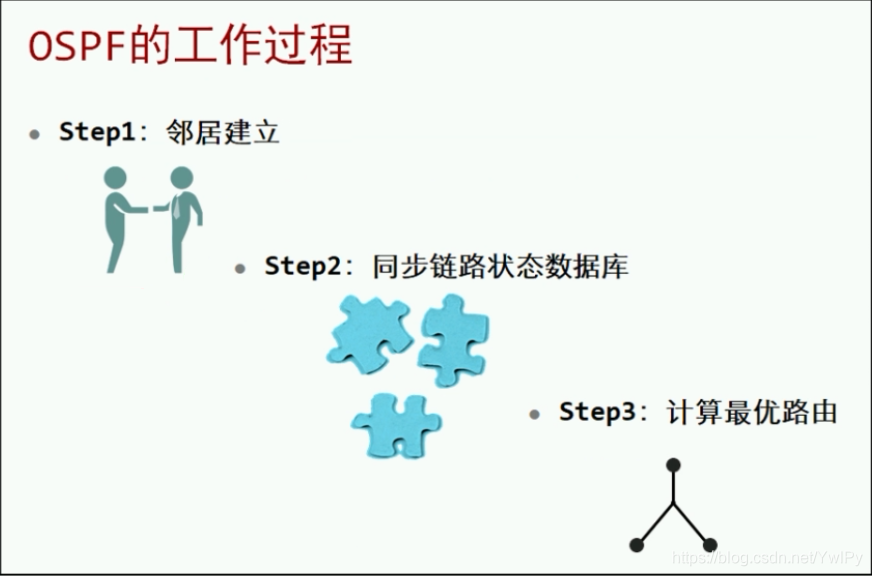

05 OSPF的工作过程

建立邻居→同步链路状态→计算路由,通过LSDB掌握全网的拓扑结构

06反馈设备内部形式
在这里插入图片描述

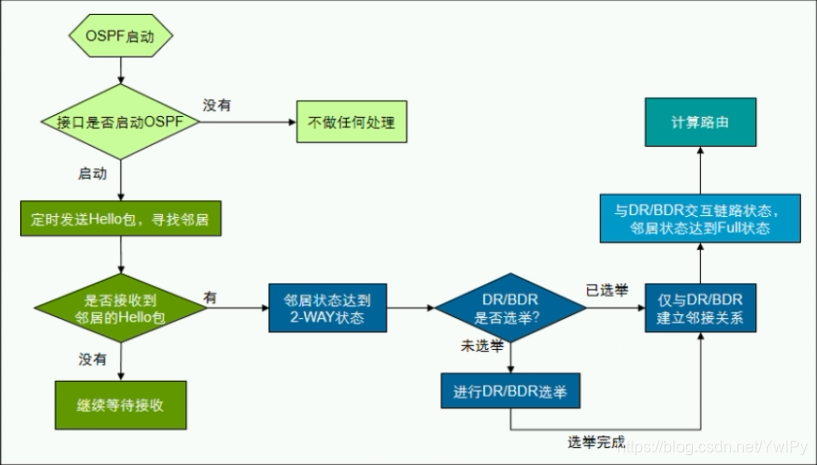

07OSPF流程图

在这里插入图片描述

OSPF RID

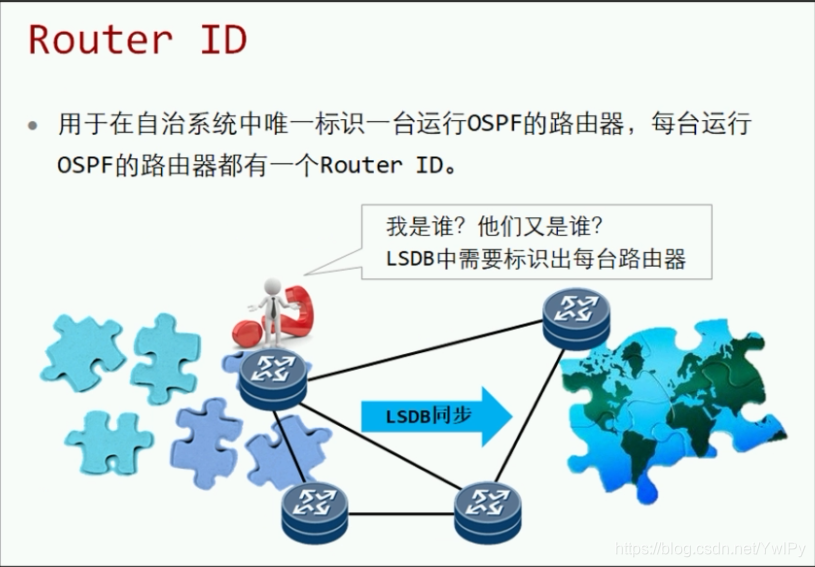

08Router ID
在这里插入图片描述

选举失败显示0.0.0.0
刚刚启动没有配置地址也显示为0.0.0.0

建立邻居

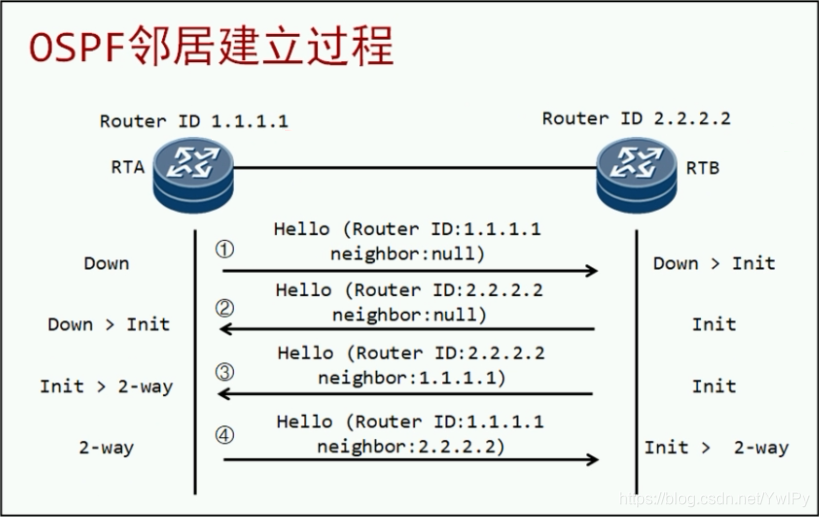

09OSPF邻居建立过程
在这里插入图片描述

224.0.0.5

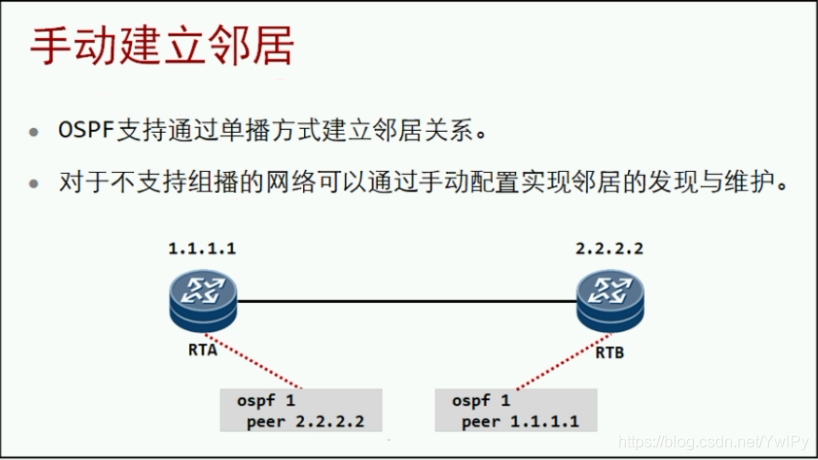

10手动建立邻居
在这里插入图片描述

帧中继不支持
ospf 1
peer x.x.x.x

OSPF的LSDB同步

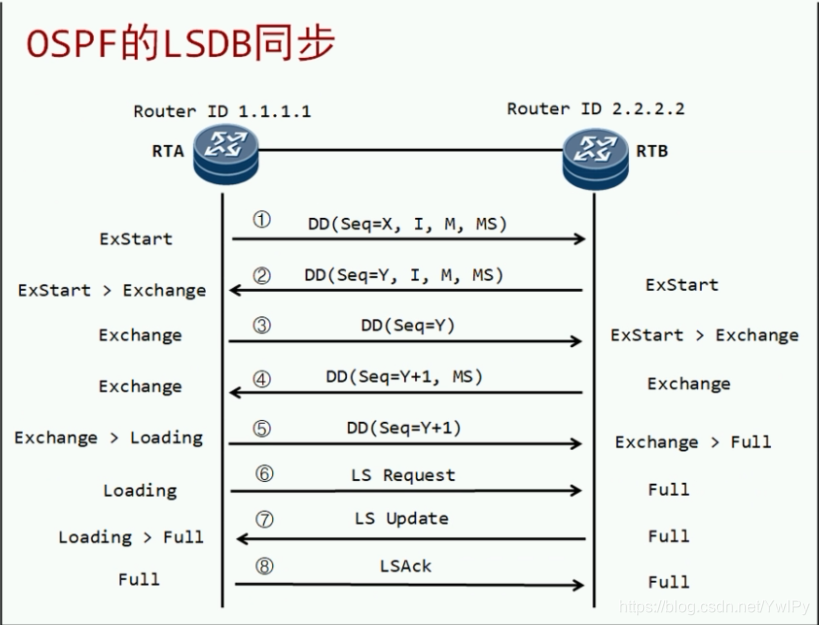

11OSPF的LSDB同步

在这里插入图片描述

ExStart:选举主从路由器,比较Route_ID,选大的

Hello DD LSR LSU(LSA链路状态的核心信息,不是一种数据包,包含在LSU中) LSAck (对LSA的确认)-不确认重传

ospf的区域划分

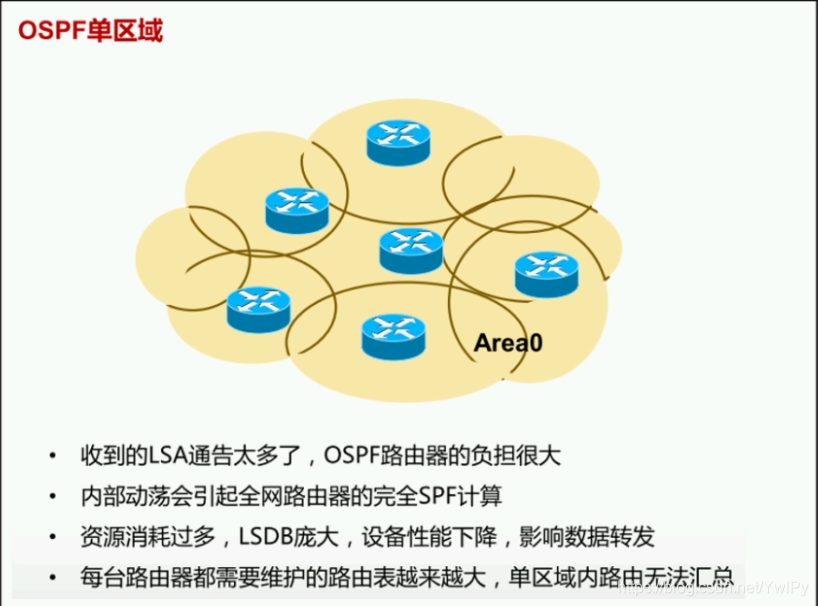

12ospf单区域
在这里插入图片描述

解决方案

划分区域

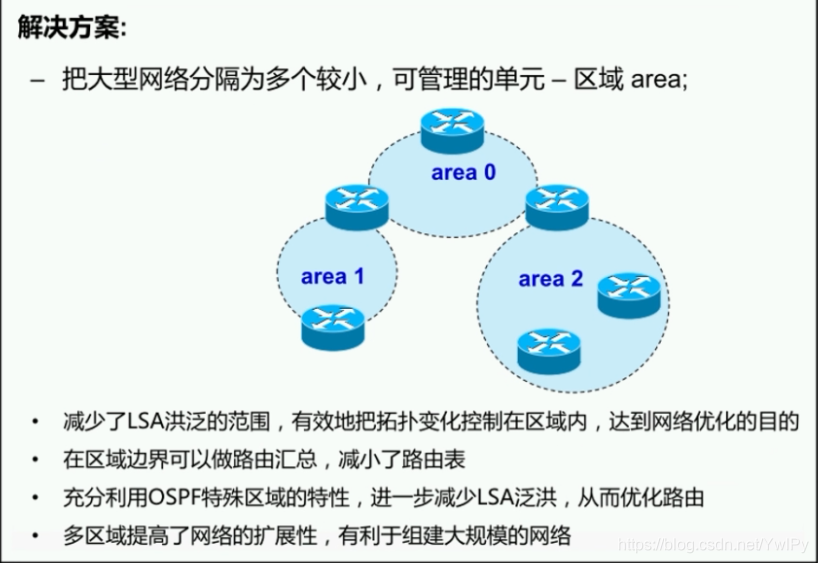

13单区域解决方案_多区域

在这里插入图片描述

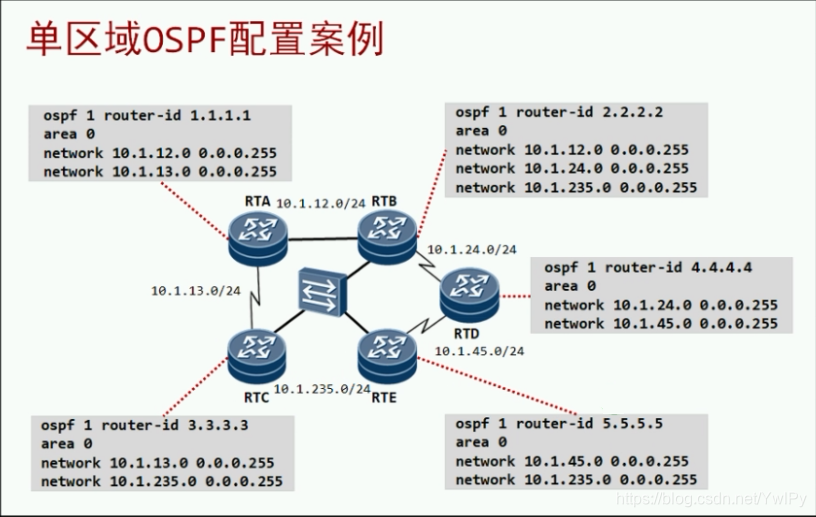

14单区域OSPF配置案例

在这里插入图片描述

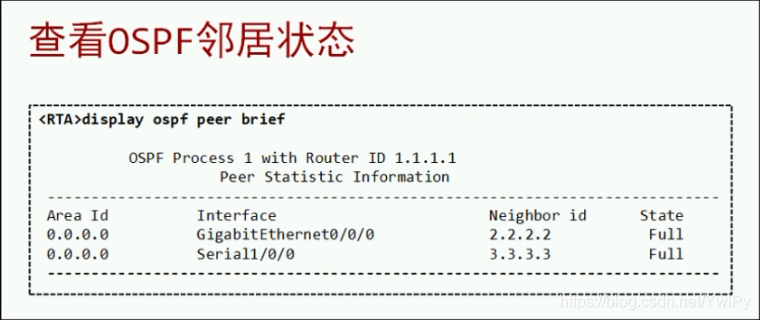

15查看OSPF邻居状态

dis ospf peer brief

4台以上设备会出现2-way

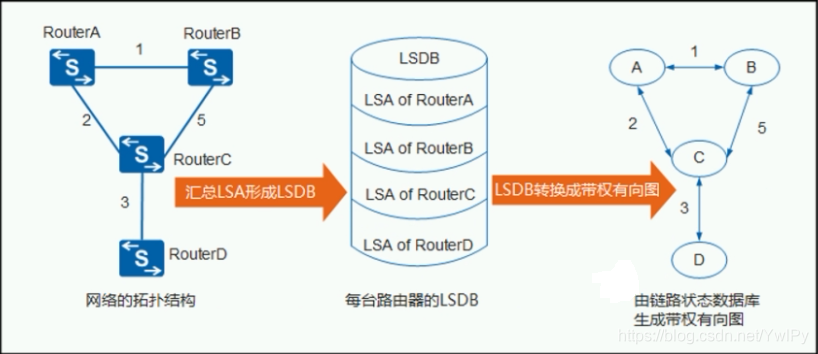

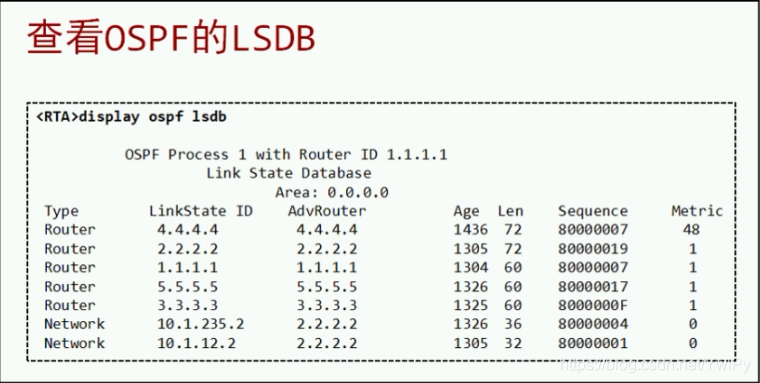

16查看OSPF的LSDB

在这里插入图片描述

dis ospf lsdb
ospf的数据库

LSA组建LSDB1,2,3,4,5,7.深入理解和优化

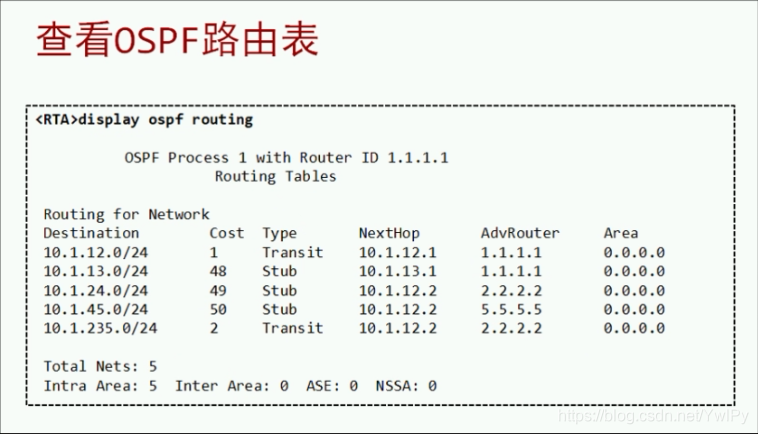

17查看OSPF路由表

在这里插入图片描述

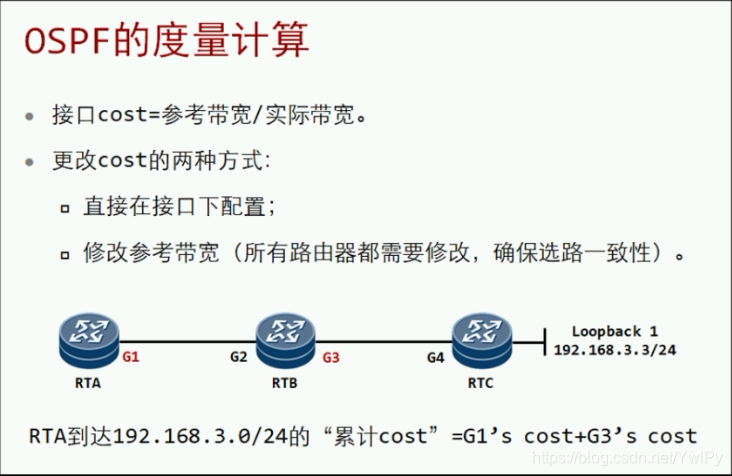

18OSPF的度量计算

参考带宽10^8=100Mbps

loopback_cost=0

ospf cost x
bandwidth-reference x

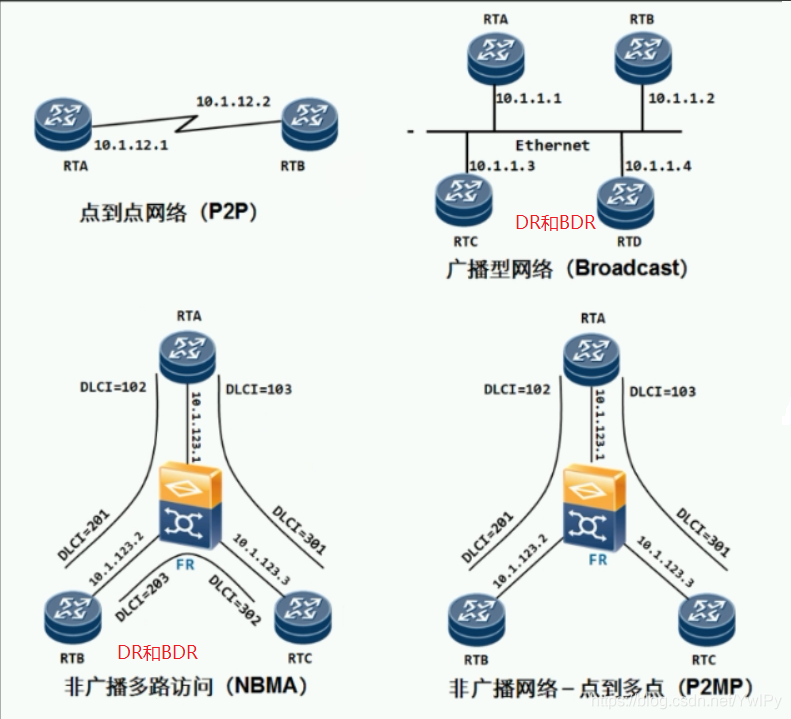

网络类型

PPP 点到点
MA 广播多路访问
NBMA 非广播多路访问
P2MP 点到多点类型(point-to-MultiPoint)

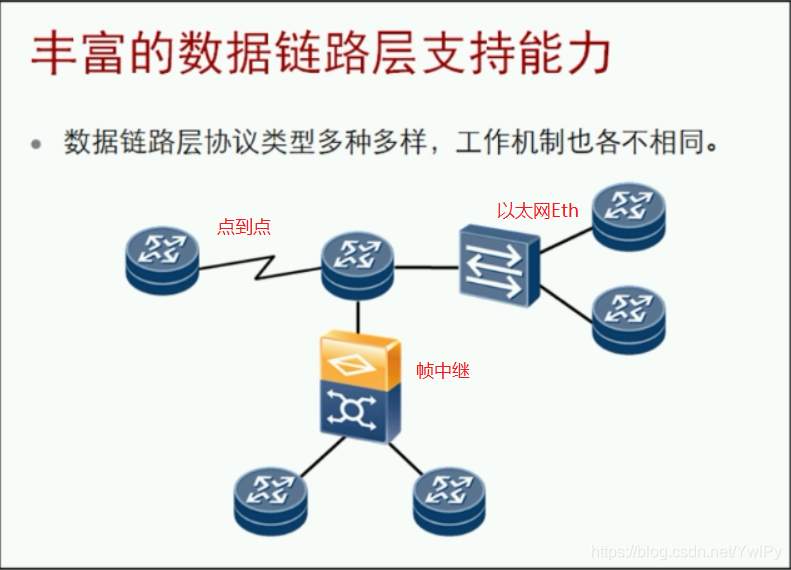

19丰富的数据链路层支持能力

在这里插入图片描述

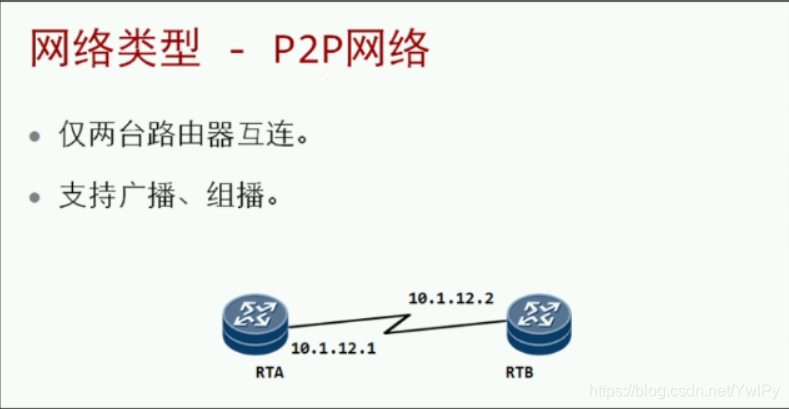

20网络类型-P2P网络
在这里插入图片描述

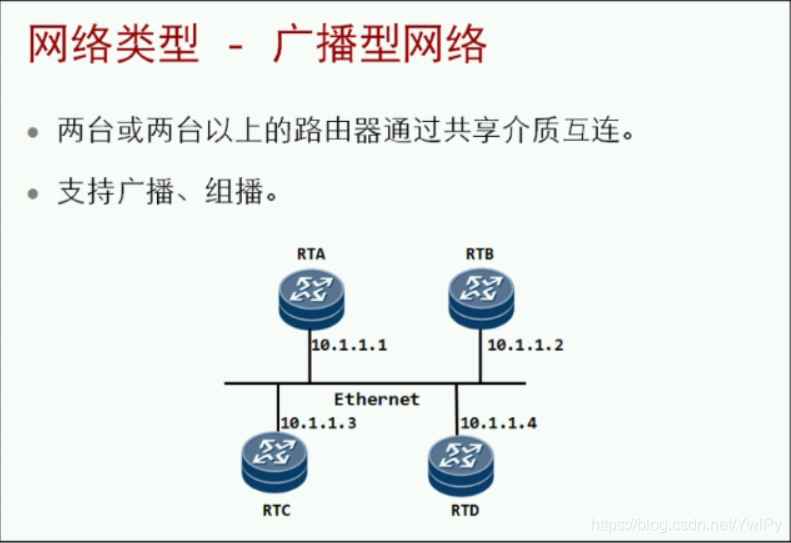

21网络类型-广播型网络
在这里插入图片描述

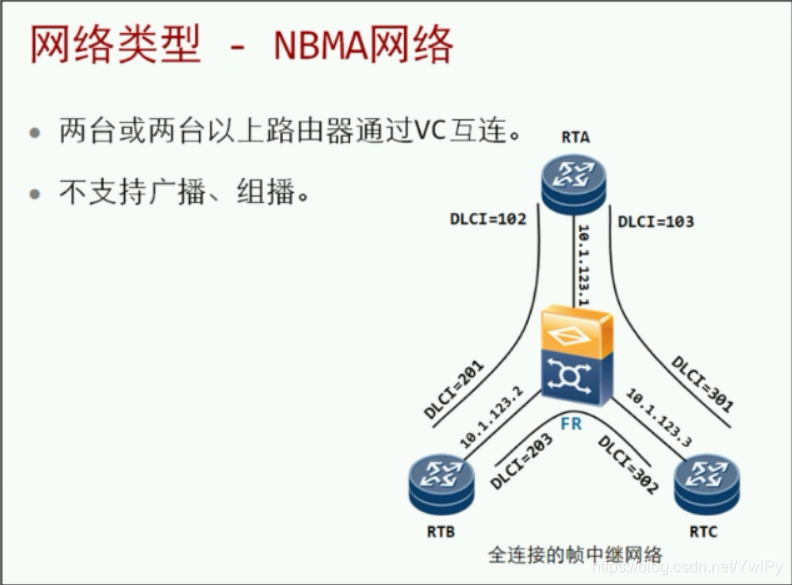

22网络类型-NBMA网络
在这里插入图片描述
不支持广播,邻居无法建立,hello包无法发送,需要单播建立邻居.
全连接
DLCI:

VC:虚链路,专线,全互联

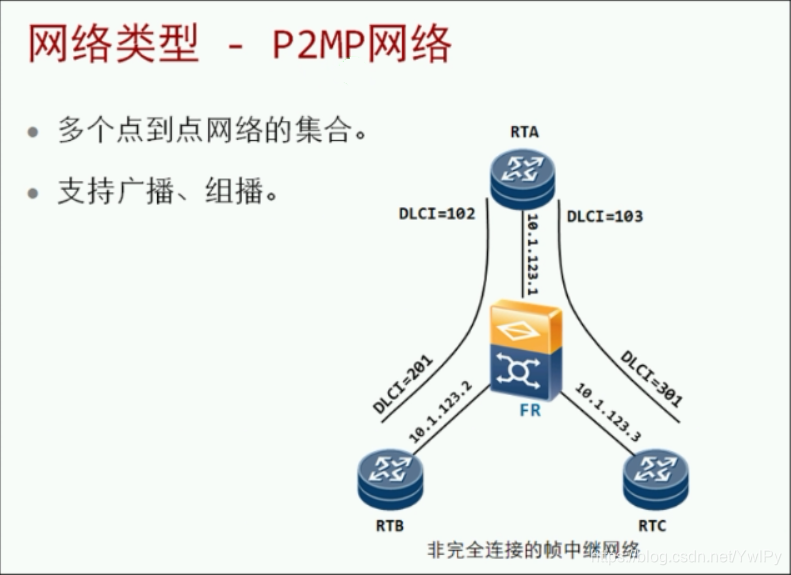

23网络类型-P2MP网络
非完全连接
无虚链路专线,需要转机

在这里插入图片描述

24多种网络类型总结
在这里插入图片描述
NBMA和广播型需要选举DR和BDR

25网络类型-常见链路层协议
在这里插入图片描述

DR和BDR

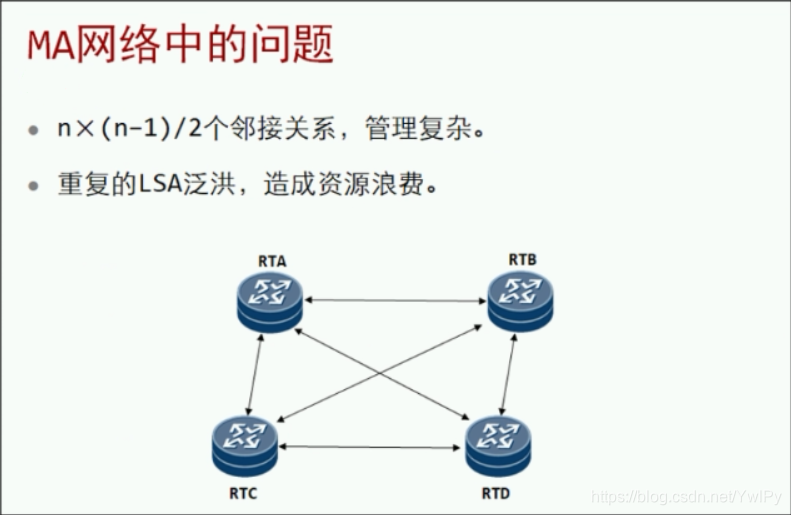

26 MA网络中的问题

在这里插入图片描述

管理复杂资源浪费–存在与broadcast和NBMA网络中

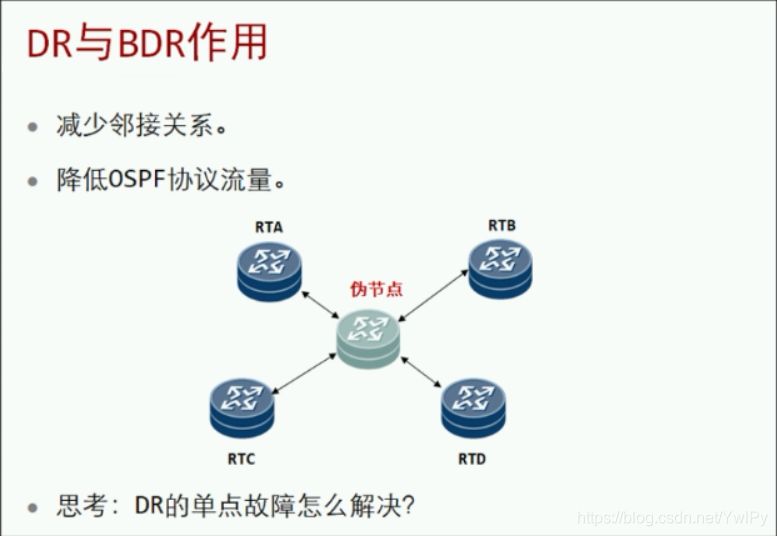

27DR和BDR作用

邻居关系不减少

在这里插入图片描述

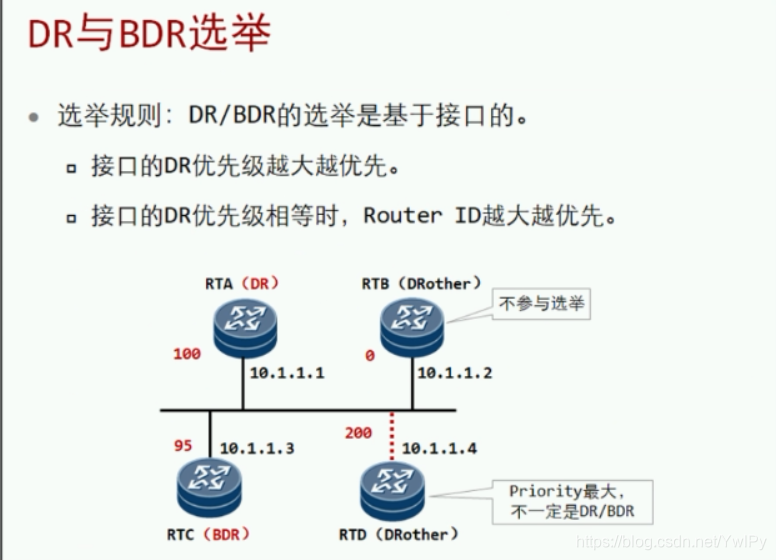

28DR和BDR的选举

基于接口–优先级大的优先,Router ID大的优先 0不参加选举非抢占性

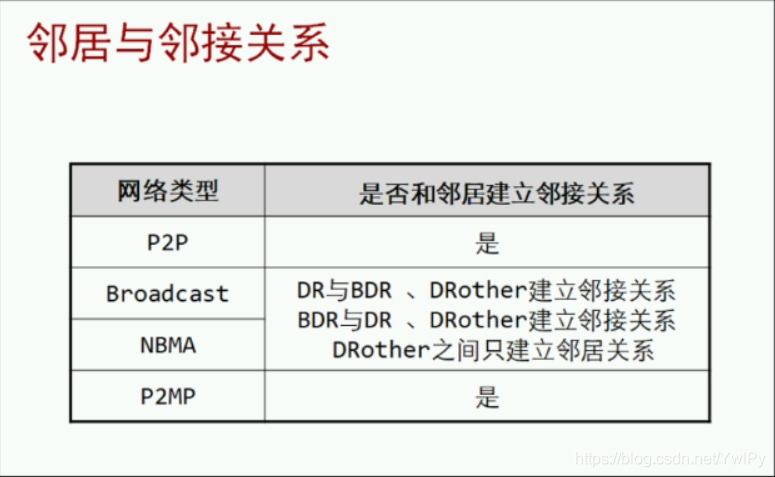

29邻居和邻接关系

在这里插入图片描述

邻居2-way—邻接full

NBMA手动配置邻居 peer x.x.x.x
其他三个不需要

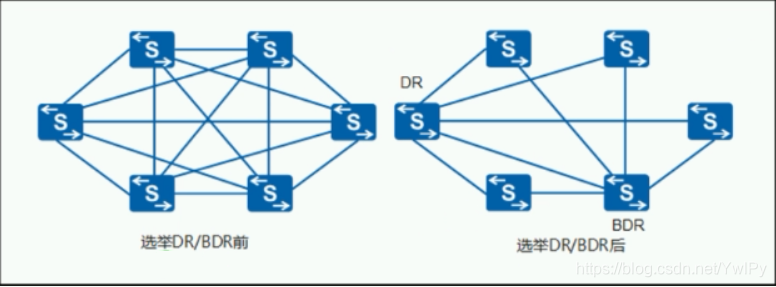

30选举DR/BDR前后
在这里插入图片描述

NBMA

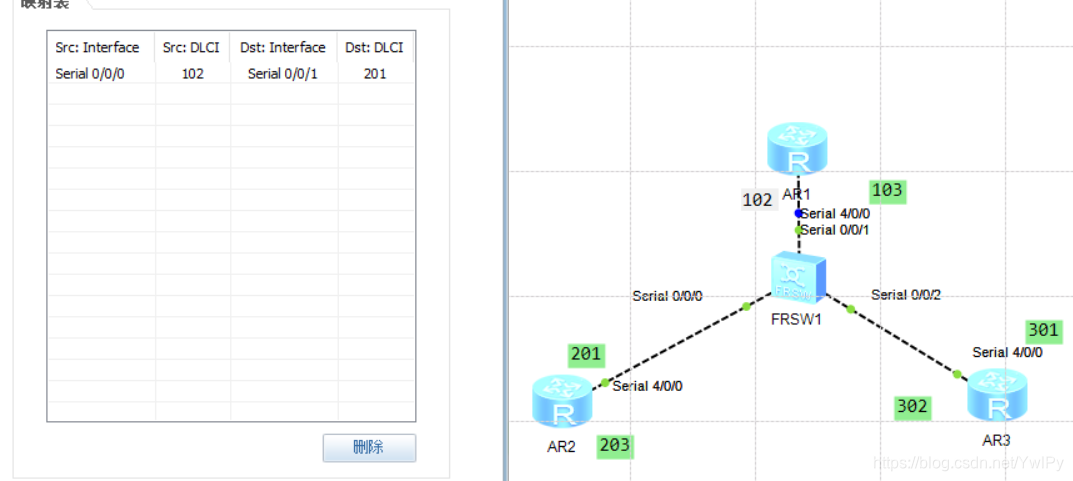

31一条VC虚链路
在这里插入图片描述

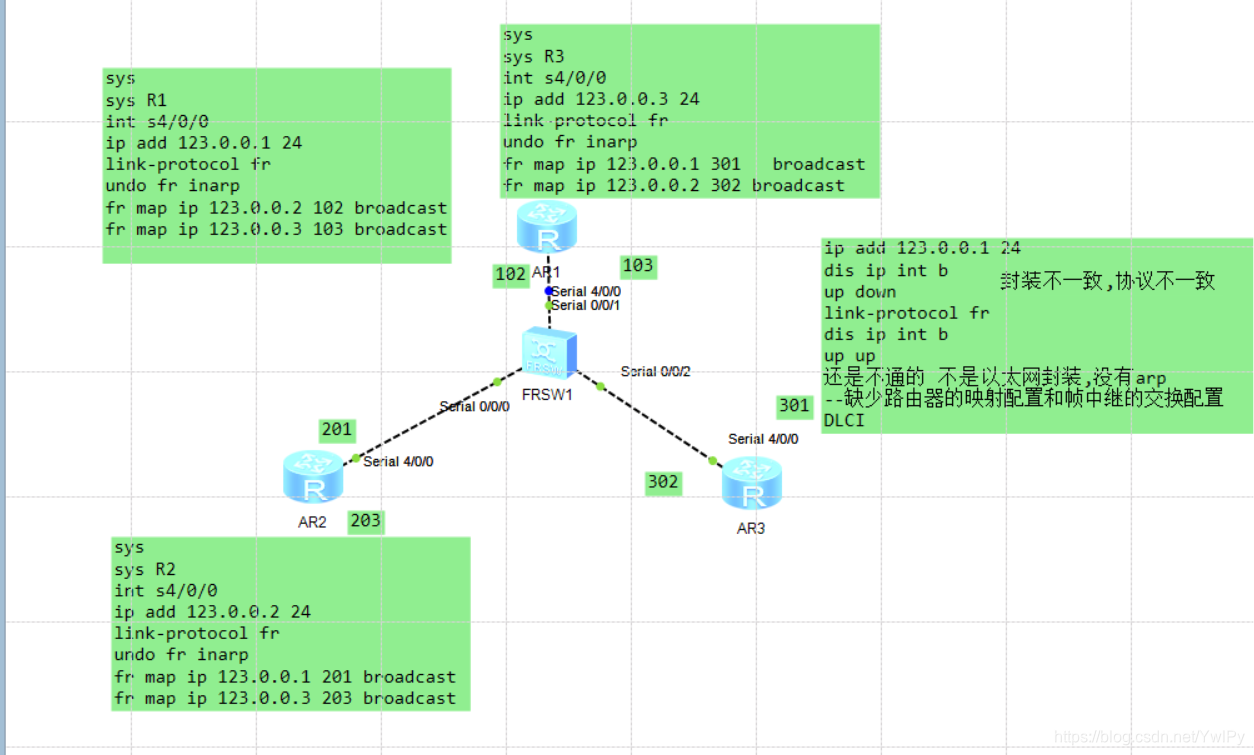

32帧中继配置
在这里插入图片描述

sys
sys Rx
int s4/0/0
ip add
link-protocol fr
帧中继配置DLCI
int s4/0/0
fr map ip x.x.x.x dlci数字
undo fr inarp  //关闭Inverse arp功能
dis fr map-info (active)

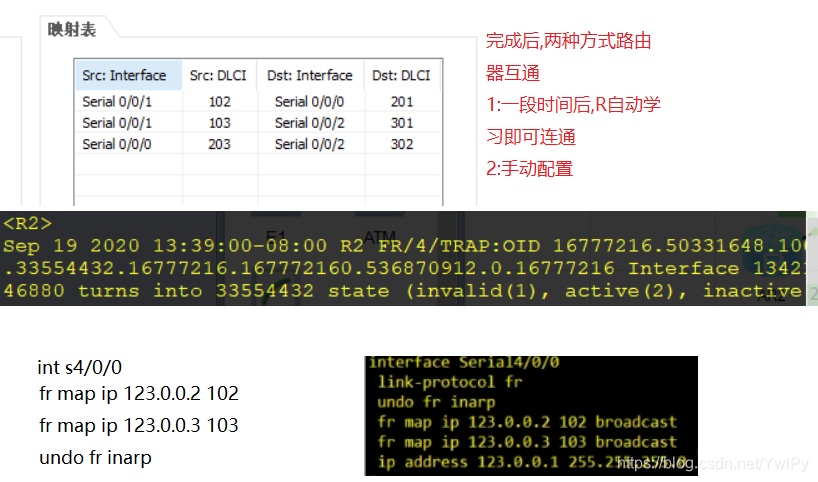

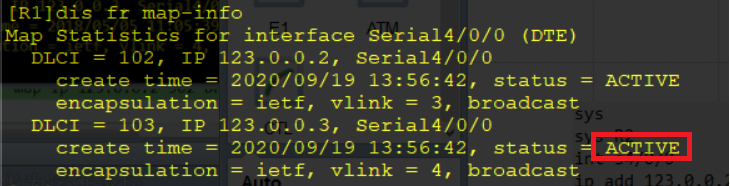

33查看帧中继映射信息
在这里插入图片描述

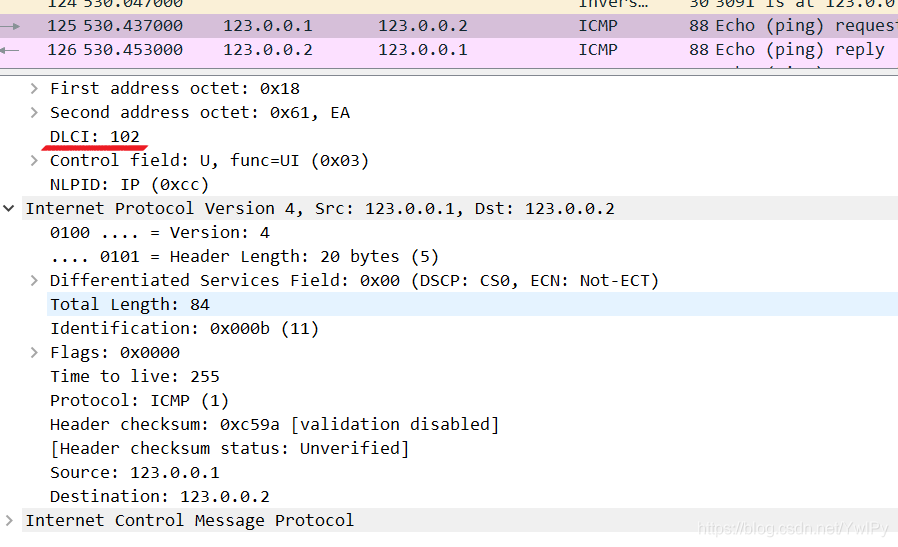

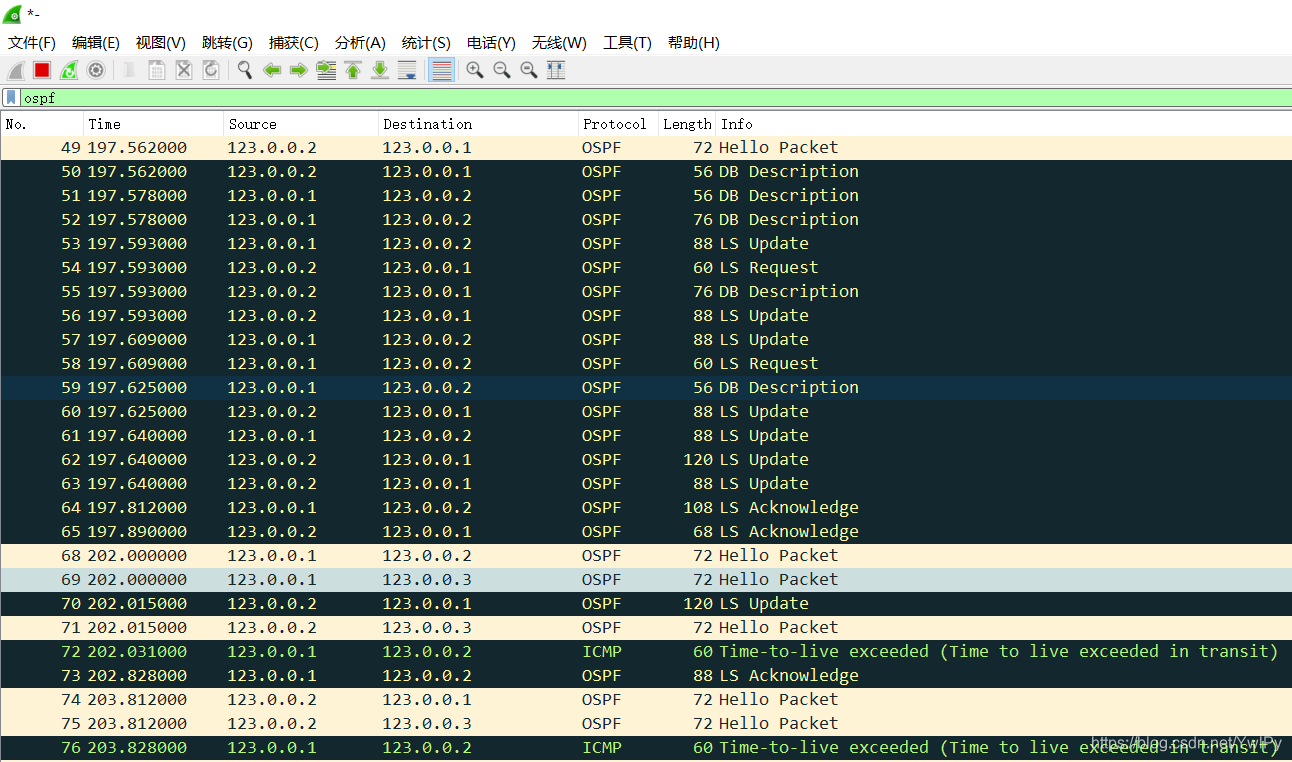

34帧中继封装抓包-icmp
在这里插入图片描述

35帧中继总
在这里插入图片描述

取消23之间的虚链路

如何做–使用中转的方式, 2想到3,经过1再到3

fr map 123.0.0.1 201
fr map 123.0.0.3 201

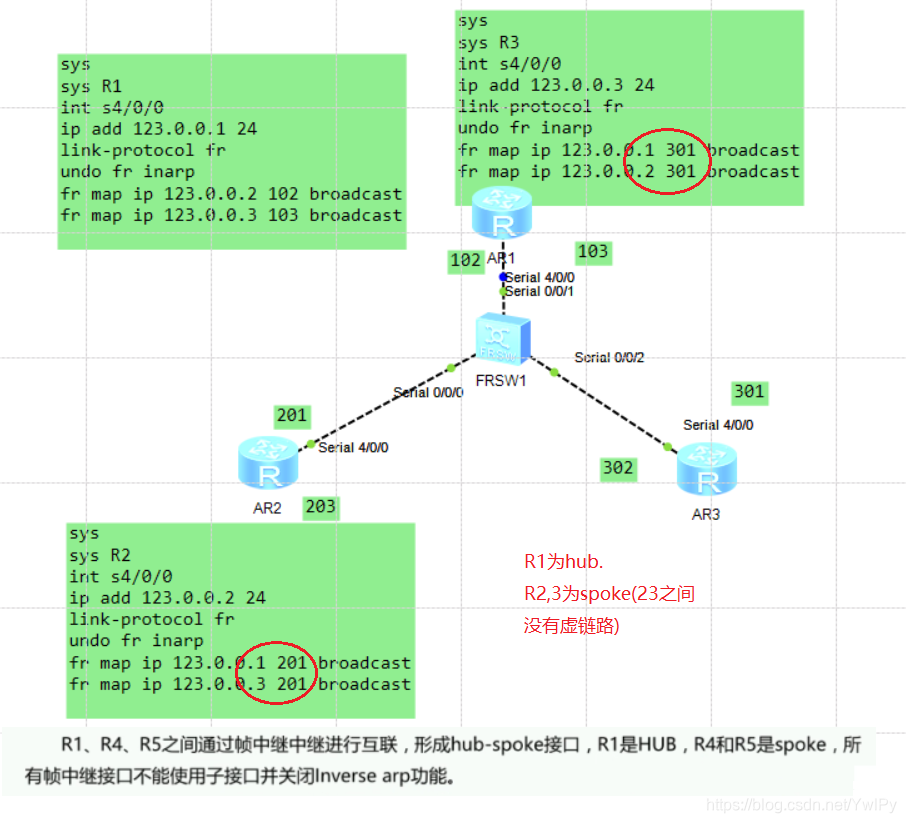

36虚链路23之间取消如何建立23联系
在这里插入图片描述

通过帧中继互联形成hub-spoke接口(23不配置DLCI)

ospf 1
a 0
net 123.0.0.0 0.0.0.255

开启ospf后并没有hello包等,不建立邻居
因为NBMA网络不支持广播,此时需要手动建立邻居(单播)

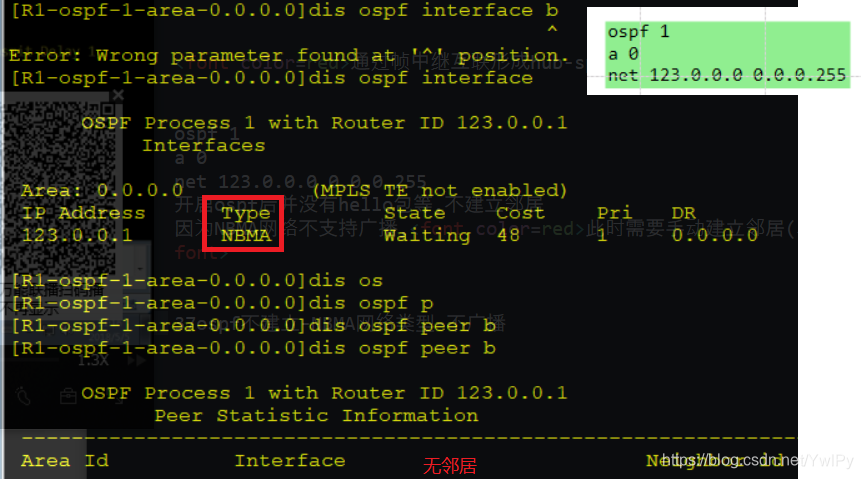

37ospf不建立-NBMA网络类型-不广播
宣告完成
在这里插入图片描述

[R1-ospf-1]peer 123.0.0.2

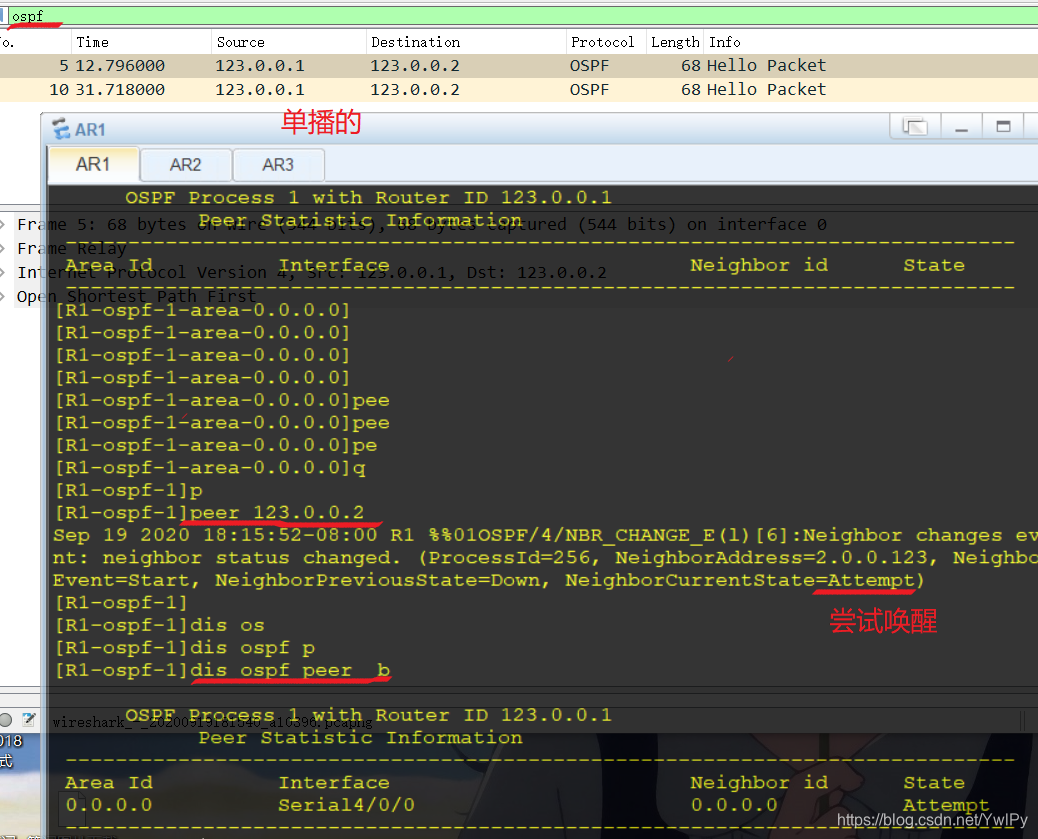

38ospf第8状态-Attempt单播建立邻居
在这里插入图片描述
39单播建立ospf邻居

40单播建立邻居后DR/BDR

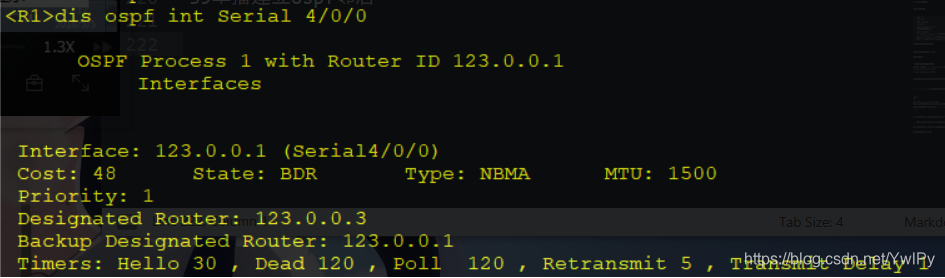

NBMA-根据Router ID选举DR和BDR
在这里插入图片描述

P2MP

没有默认接口,使用命令去修改
int s4/0/0
ospf network-type p2mp

此种网络不选举DR和BDR

主机路由现象

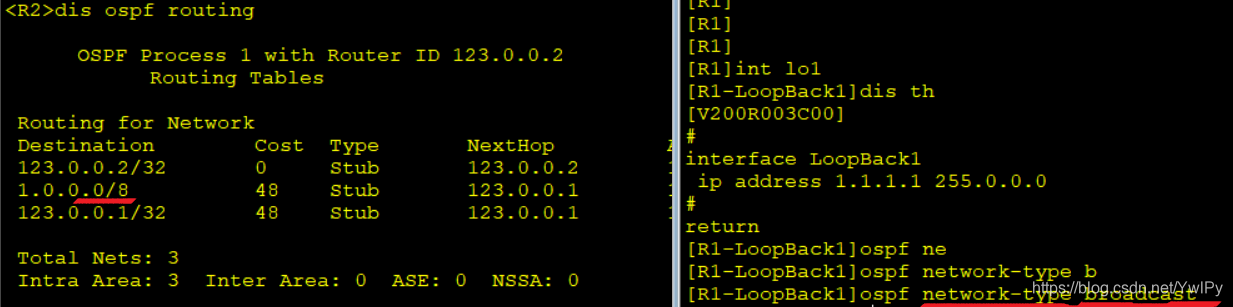

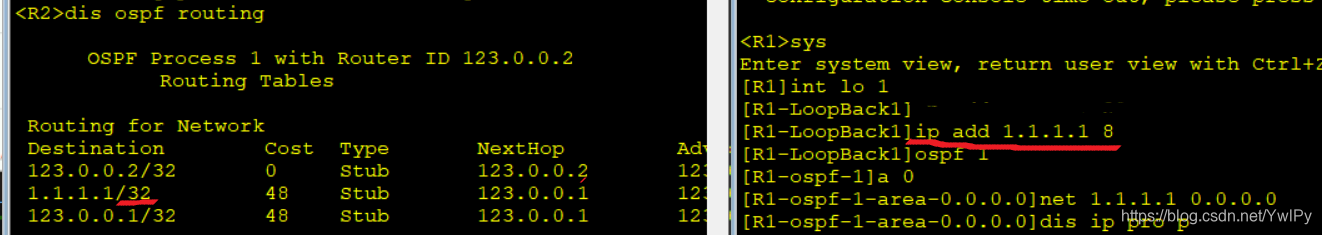

41回环口-32主机路由现象

在这里插入图片描述

回环口/32主机路由现象:OSPF认为回环口只有一个地址,因此在传递时自动变成/32主机路由信息,可以通过修改网络类型为Broadcast来进行还原

int lo1
ospf network-type broadcast
dis ospf rou

42回环口-32主机路由现象还原
在这里插入图片描述
