数据链路层04

标签（空格分隔）： HCIA

文章目录

数据链路层与以太网

以太网：Ethernet，当今主导地位的局域网组网技术。

以太网的发展

20世纪70年代，由Xerox公司联合Inte|和DEC公司开发出以太网
1973年，传输速率3Mb/s (实验室)
1980年，传输速率10Mb/s
1990年，出现双绞线质的以太网
1992年，传输速率100Mb/s
1998年，传输速率1000Mb/s
2010年，IEEE发布40G/100G标准
2013年，400G的以太网标准工作正式启动!

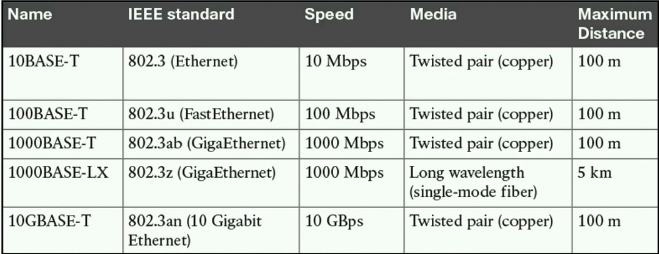

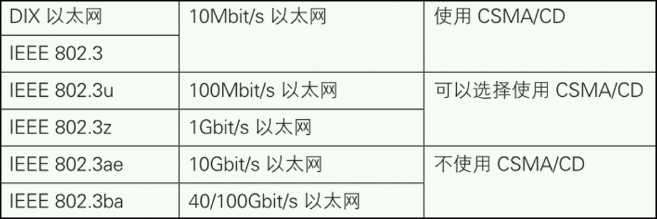

以太网的分类

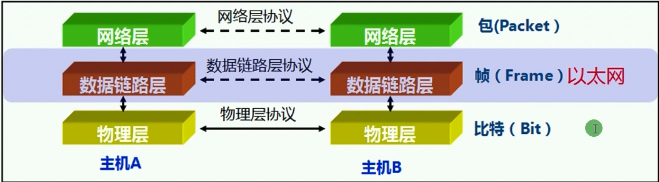

数据链路层的分层设计



LLC：Logical Link Control 逻辑链路控制
负责识别网络层的协议类型，接收上层数据包封装成帧后，向下层传递
MAC：Media Access Control，介质访问控制
负责控制与连接物理层的物理介质
处理硬件设备的物理寻址、定义网络拓扑及数据帧的传递顺序

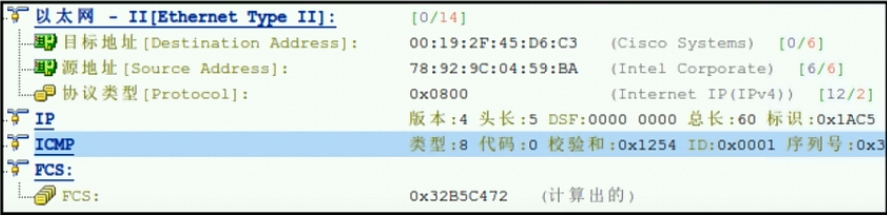

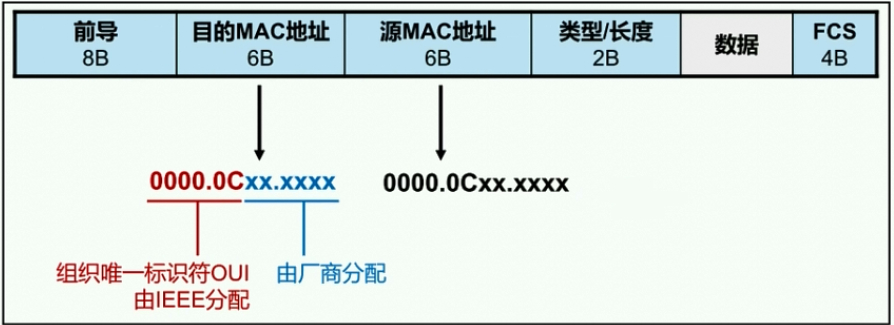

以太网的帧结构



协议类型代表上层的协议
帧大小范围64~1518
MTU最大传输单元，默认1500字节，每次发送的数据的最大值
帧校验通过一定的计算公式对数据包进行计算
MAC地址代表一个网络接口的物理地址，全球唯一

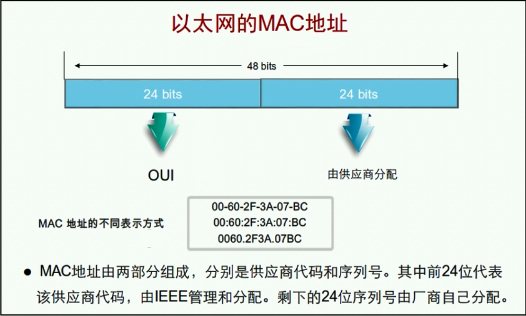

以太网的MAC地址


ip协议号

1 ICMP enternet消息控制协议
2 IGMP internet组管理协议
4 被ip协议封装的ip协议 IP in IP
6 tcp
17 udp
41 IPv6
45 IDRP 域间路由选择协议
47 GRE
ESP 50
AH 51
54 NHRP NBMA下一条解析协议
88 EIGRP cisco in
89 OSPF
PIM 103
IPX 111
VRRP 112
L2TP 115
lSIS 124
ip协议

协议号端口号区别

协议定义了用何种方式传输
端口定义了该从哪里传输（出入口）

协议号的作用是让你区分上层协议是什么，是udp还是tcp，端口号是区分是什么协议，比如80是http，21是ftp等。
