Apache Kylin的Cube构建涉及Hive、Hadoop MapReduce和HBase，通过逐层构建（Layer）或快速构建（In-Memory）算法生成Cuboid。在构建过程中，对维度进行压缩编码、统计维度组合，并基于查询频率优化Cuboid剪枝，以平衡空间和查询时间。此外，使用衍生维度、聚合组、层级维度、联合维度和按维度分片等方法进行优化，提高查询效率。最后，CubePlanner根据查询统计自动优化Cube结构。

1.Kylin Cude构建流程

1.1.文字描述

构建一个中间平表(Hive Table)：将Model中的fact表和look up表构建成一个大的Flat Hive Table。
重新分配Flat Hive Tables。
从事实表中抽取维度的Distinct值。
对所有维度表进行压缩编码，生成维度字典。
计算和统计所有的维度组合，并保存，其中，每一种维度组合，称为一个Cuboid。
创建HTable。
构建最基础的Cuboid数据。
利用算法构建N维到0维的Cuboid数据。
在内存构建Cube。
将Cuboid数据转换成HFile。
将HFile直接加载到HBase Table中。
更新Cube信息。
清理Hive。

2.Cube构建算法

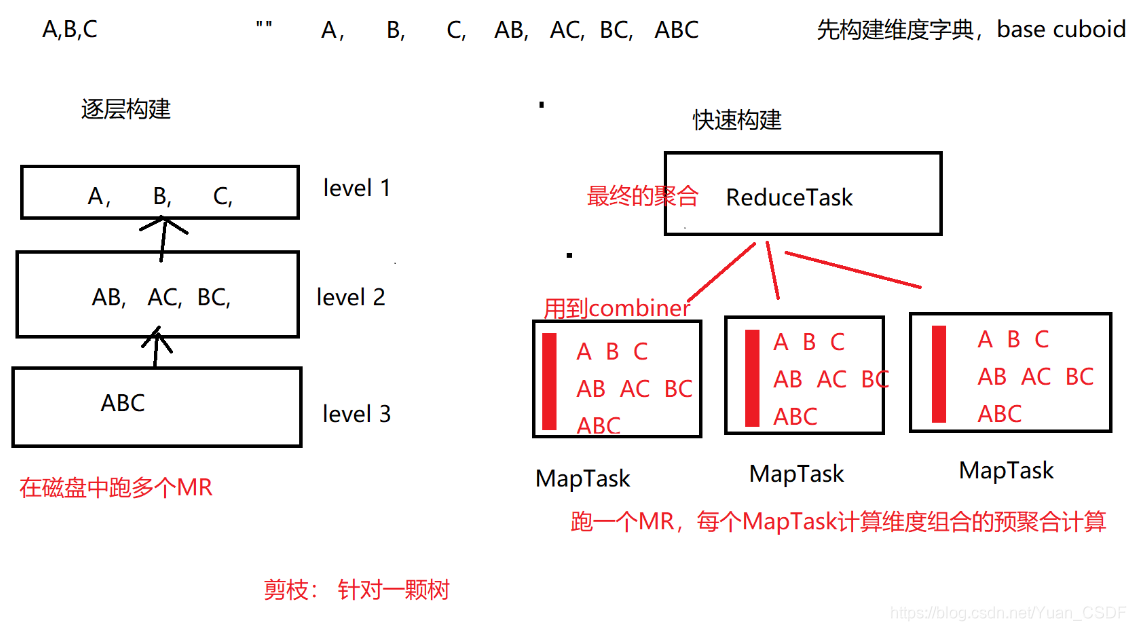

两种策略：
1、layer 每一层诶一层的来，运行多个MR，延迟高，但是相对稳定。
2、in-memory 无论多复杂，就一个MR，占用资源多，如果资源不够，运行会不成功

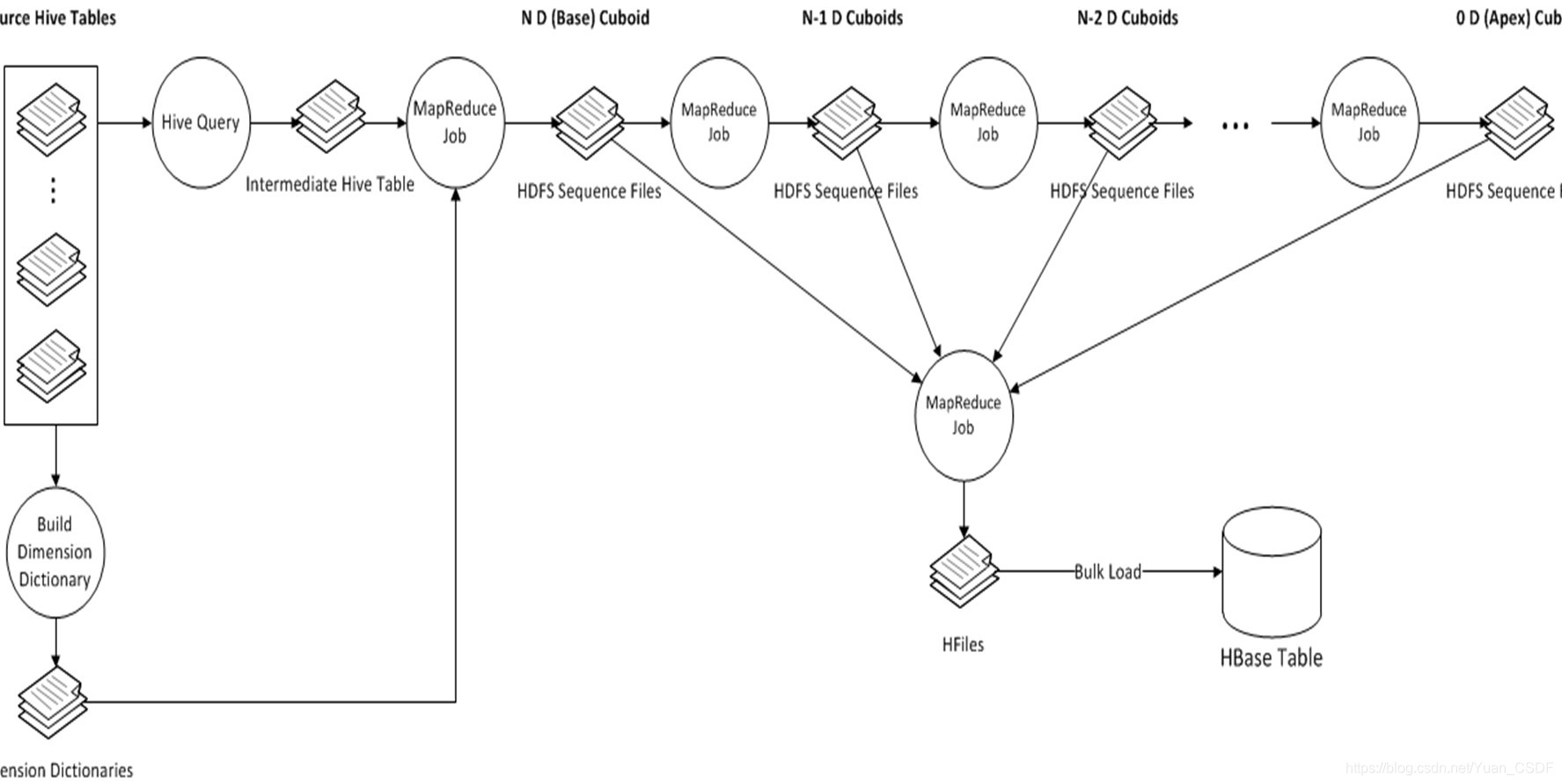

2.1. 逐层构建算法（layer）

第一层：按照所有维度做group by的聚合
第二层：维度递减

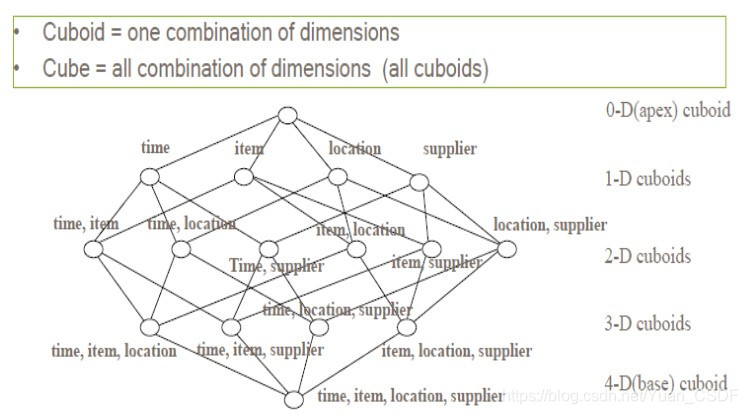

我们知道，一个N维的Cube，是由1个N维子立方体、N个(N-1)维子立方体、N*(N-1)/2个(N-2)维子立方体、......、N个1维子立方体和1个0维子立方体构成，总共有2^N个子立方体组成，在逐层算法中，按维度数逐层减少来计算，每个层级的计算（除了第一层，它是从原始数据聚合而来），是基于它上一层级的结果来计算的。比如，[Group by A, B]的结果，可以基于[Group by A, B, C]的结果，通过去掉C后聚合得来的；这样可以减少重复计算；当 0维度Cuboid计算出来的时候，整个Cube的计算也就完成了。
每一轮的计算都是一个MapReduce任务，且串行执行；一个N维的Cube，至少需要N次MapReduceJob。

2.1.1.优点

此算法充分利用了MapReduce的优点（稳定），处理了中间复杂的排序和shuffle工作，故而算法代码清晰简单，易于维护；
受益于Hadoop的日趋成熟，此算法非常稳定，即便是集群资源紧张时，也能保证最终能够完成。

2.1.2.缺点

当Cube有比较多维度的时候，所需要的MapReduce任务也相应增加；由于Hadoop的任务调度需要耗费额外资源，特别是集群较庞大的时候，反复递交任务造成的额外开销会相当可观；
由于Mapper逻辑中并未进行聚合操作，所以每轮MR的shuffle工作量都很大，导致效率低下。
对HDFS的读写操作较多：由于每一层计算的输出会用做下一层计算的输入，这些Key-Value需要写到HDFS上；当所有计算都完成后，Kylin还需要额外的一轮任务将这些文件转成HBase的HFile格式，以导入到HBase中去；

总体而言，该算法的效率较低，尤其是当Cube维度数较大的时候。

2.2. 快速构建算法（inmem）

首先把数据进行分散
每个MapTask执行一部分数据的所有的可能的维度组合的预计算都完成了（在内存中进行中）每个MapTask计算完毕之后，也会得到多个cuboid，这个整体结果就是一个Segment（cube的数据片段）
shuffle过程中，会把各个segment中的相同维度组合的数据，汇总到一起
在reducer中，再来做最后的维度构建

也被称作“逐段”(By Segment)或“逐块”(By Split)算法，从1.5.x开始引入该算法，该算法的主要思想是，每个Mapper将其所分配到的数据块，计算成一个完整的小Cube段（包含所有Cuboid）。每个Mapper将计算完的Cube段输出给Reducer做合并，生成大Cube，也就是最终结果。如图所示解释了此流程。

与旧算法相比，快速算法主要有两点不同：

Mapper会利用内存做预聚合，算出所有组合；Mapper输出的每个Key都是不同的，这样会减少输出到Hadoop MapReduce的数据量，Combiner也不再需要；
一轮MapReduce便会完成所有层次的计算，减少Hadoop任务的调配。

2.3.最终的结论

kylin：就是用空间换时间

如果维度越多，使用快速算法，效率提升越明显，但同时，使用到的资源也越多
选择方式：
如果内存够多，使用快速构建算法
如果内存资源不足，多花点时间

3.Cube构建优化

Apache Kylin的核心思想是根据用户的数据模型和查询样式对数据进行预计算，并在查询时直接利用预计算结果返回查询结果。（kylin = hive mapreduce hbase）相比普通的大规模并行处理解决方案，Kylin具有响应时间快、查询时资源需求小、吞吐量大等优点（这么讲的额原因，就是因为用户写查询时都能击中cube）。用户的数据模型包括维度、度量、分区列等基本信息，也包括用户通过Cube优化工具赋予其的额外的模型信息。
Kylin在没有采取任何优化措施的情况下，
