Spark源码解析（一）Spark RPC分析

通过学习Spark源码为了更深入的了解Spark。主要按照以下流程进行Spark的源码分析，包含了Spark集群的启动以及任务提交的执行流程：

1. Spark RPC分析
2. start-all.sh
3. Master启动分析
4. Work启动分析
5. spark-submit.sh脚本分析
6. SparkSubmit分析
7. SparkContext初始化

1.Spark RPC分析

1.1.概述

了解Spark分布式集群的执行流程，那就不得不从Spark的网络通信说起，例如：

• driver和master的通信，比如driver会想master发送RegisterApplication消息
• master和worker的通信，比如worker会向master上报worker上运行Executor信息
• executor和driver的的通信，executor运行在worker上，spark的tasks被分发到运行在各个
• executor中，executor需要通过向driver发送任务运行结果。
• worker和worker的通信，task运行期间需要从其他地方fetch数据，这些数据是由运行在其他worker上的executor上的task产生，因此需要到worker上fetch数据

总的说来，Spark通信主要存在于两个方面：

1. 汇集信息，例如task变化信息，executor状态变化信息。
2.  传输数据，spark shuffle（也就是reduce从上游map的输出中汇集输入数据）阶段存在大量的数据传输。

Spark通信框架版本更迭:

Spark 1.6之前，Spark 的 RPC 是基于 Akaa 来实现的。Akka 是一个基于 scala 语言的异步的消息框架。Spark1.6 后，Spark 借鉴 Akka 的设计自己实现了一个基于 Netty 的 rpc 框架。大概的原因是 1.6之前，RPC 通过 Akka 来实现，而大文件是基于 netty 来实现的，加之akka 版本兼容性问题，所以 1.6之后把 Akka 改掉了。

Spark早期版本中使用Netty通信框架做数据的传输，使用Akka用作RPC通信。

Spark 官网文档对此的描述为：“Akka 的依赖被移除了，因此用户可以使用任何版本的 Akka 来编程了。”Spark 团队的决策者或许认为对于 Akka 具体版本的依赖，限制了用户对于 Akka 不同版本的使用。

1.2.Spark的RPC组成

spark 基于netty新的rpc框架借鉴了Akka的中的设计，它是基于Actor模型，各个组件可以认为是一个个独立的实体，各个实体之间通过消息来进行通信。

1. RpcEndPonit 和 RpcCallContext
   1. RpcEndPoint 是一个可以相应请求的服务，类似于 Akka 中的 Actor。表示一个个需要通信的个体（如master，worker，driver），主要根据接收的消息来进行对应的处理。一个RpcEndpoint经历的过程依次是：构建 -> onStart -> receive -> onStop。其中onStart在接收任务消息前调用，receive和receiveAndReply分别用来接收另一个RpcEndpoint（也可以是本身）send和ask过来的消息。
2. RpcEndpointRef
   1. 类似于 Akka 中的 ActorRef，是 RpcEndPoint 的引用，持有远程 RpcEndPoint 的地址名称等，提供了 send 方法和 ask 方法用于发送请求。RpcEndpointRef 是对远程 RpcEndpoint 的一个引用。当我们需要向一个具体的 RpcEndpoint 发送消息时，一般我们需要获取到该 RpcEndpoint 的引用，然后通过该引用发送消息。

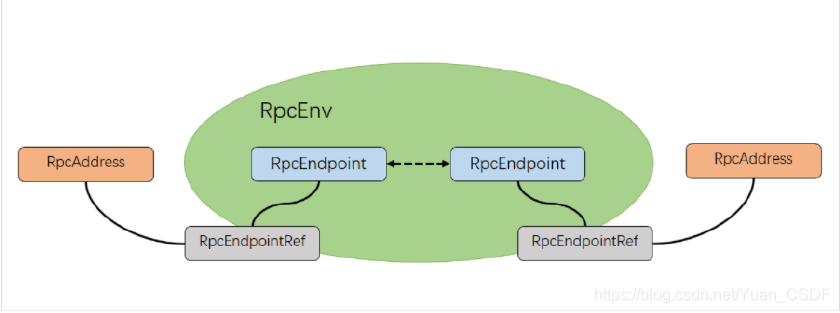

3. RpcEnv 和 NettyRpcEnv
   1. RpcEnv 类似于 ActorSystem，服务端和客户端都可以使用它来做通信。
   2. 对于 server 端来说，RpcEnv 是 RpcEndpoint 的运行环境，负责 RpcEndPoint 的生命周期管理，解析 Tcp 层的数据包以及反序列化数据封装成 RpcMessage，然后根据路由传送到对应的 Endpoint；
   3. 对于 client 端来说，可以通过 RpcEnv 获取 RpcEndpoint 的引用，也就是 RpcEndpointRef，然后通过 RpcEndpointRef 与对应的 Endpoint 通信。
   4. RpcEnv 为 RpcEndpoint 提供处理消息的环境。RpcEnv 负责 RpcEndpoint 整个生命周期的管理，包括：注册endpoint，endpoint 之间消息的路由，以及停止 endpoint。

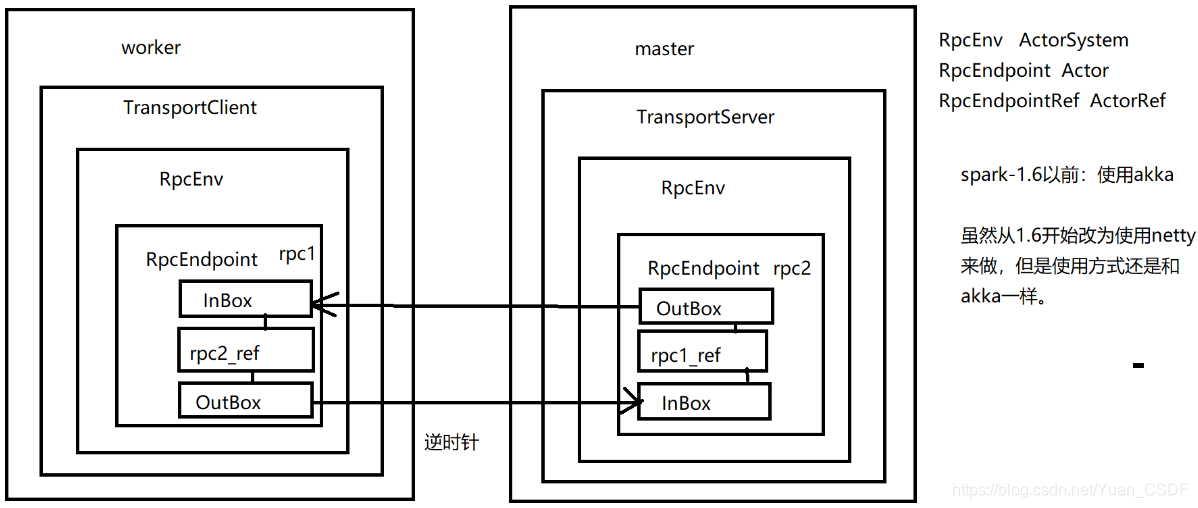

4. Dispacher 与 Inbox 与 Outbox
   1. NettyRpcEnv 中包含 Dispatcher，主要针对服务端，帮助路由到指定的 RpcEndPoint，并调用起业务逻辑。
   2. RpcEndpoint：RPC端点 ，Spark针对于每个节点（Client/Master/Worker）都称之一个Rpc端点 ,且都实现RpcEndpoint接口，内部根据不同端点的需求，设计不同的消息和不同的业务处理，如果需要发送（询问）则调用Dispatcher
   3. Dispatcher：消息分发器，针对于RPC端点需要发送消息或者从远程RPC接收到的消息，分发至对应的指令收件箱/发件箱。如果指令接收方是自己存入收件箱，如果指令接收方为非自身端点，则放入发件箱
   4. Inbox：指令消息收件箱，一个本地端点对应一个收件箱，Dispatcher在每次向Inbox存入消息时，都将对应EndpointData加入内部待Receiver Queue中，另外Dispatcher创建时会启动一个单独线程进行轮询Receiver Queue，进行收件箱消息消费
   5. OutBox：指令消息发件箱，一个远程端点对应一个发件箱，当消息放入Outbox后，紧接着将消息通过TransportClient发送出去。消息放入发件箱以及发送过程是在同一个线程中进行，这样做的主要原因是远程消息分为RpcOutboxMessage, OneWayOutboxMessage两种消息，而针对于需要应答的消息直接发送且需要得到结果进行处理
   6. TransportClient：Netty通信客户端，根据OutBox消息的receiver信息，请求对应远程TransportServer
   7. TransportServer：Netty通信服务端，一个RPC端点一个TransportServer,接受远程消息后调用Dispatcher分发消息至对应收发件箱

核心要点如下：

1. 核心的 RpcEnv 是一个特质（trait），它主要提供了停止，注册，获取 endpoint 等方法的定义，而NettyRpcEnv 提供了该特质的一个具体实现。
2. 通过工厂 RpcEnvFactory 来产生一个 RpcEnv，而 NettyRpcEnvFactory 用来生成 NettyRpcEnv 的一个对象。
3. 当我们调用 RpcEnv 中的 setupEndpoint 来注册一个 endpoint 到 rpcEnv 的时候，在NettyRpcEnv 内部，会将该 endpoint 的名称与其本省的映射关系，rpcEndpoint 与 rpcEndpointRef之间映射关系保存在 dispatcher 对应的成员变量中。
