MaterialDesign设计0：定义阴影与裁剪视图

最近在读谷歌的官方文档，整理一下，以备不时之需。部分内容如有错误，欢迎留言指正。

前言

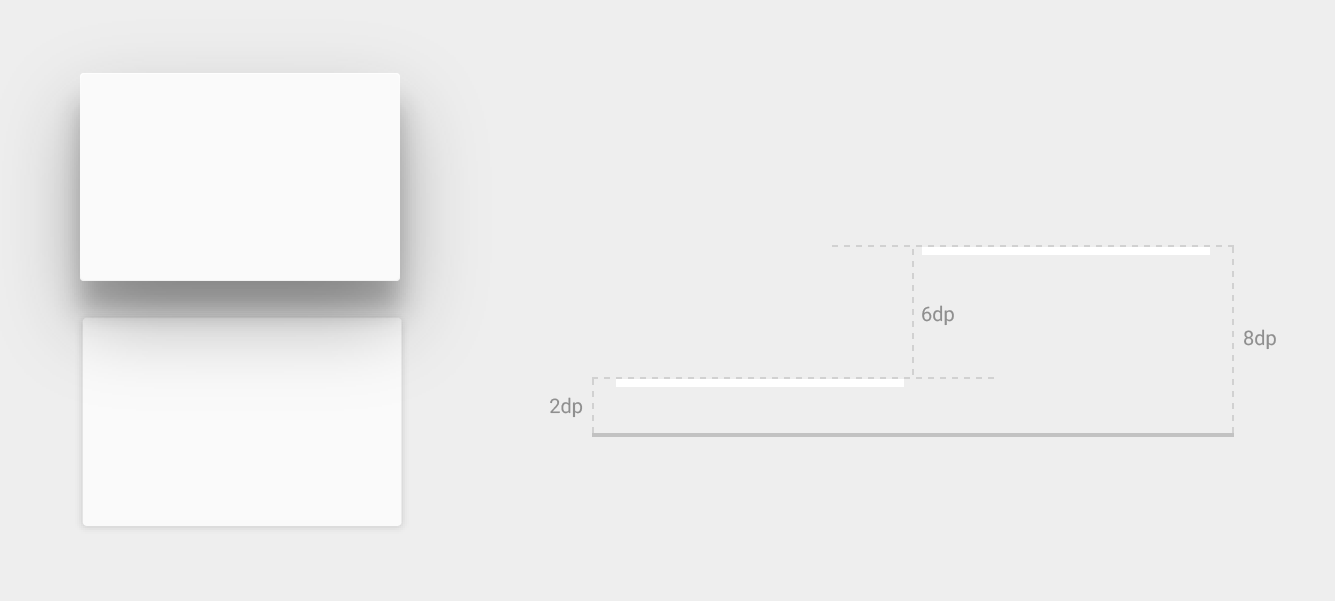

本篇博客解读MaterialDesign中的视图高度 和剪裁视图。视图高度说的通俗点，就是我们在MaterialDesign中看到的View的阴影效果。官方给定的示意图：

该效果图分为上下两个View，上图阴影较大，下图阴影较小，从阴影效果带来的直观感受来看，上面的View明显比下面的View要“高”一些。这种感觉和生活中的常识是一致的：假设阳光下有一张纸，放在桌子上时的阴影几乎只有边缘部分，而当我们把它拿起时，阴影会随着我们拿起的高度升高而随之变大。

谷歌便把这种感官添加到了View中：默认情况下的View(放在桌子上的纸)，应该如下图所示，只有一条淡淡的阴影(2dp)，当我们对View进行类似单击等操作时(拿起桌子上的纸)，View的阴影发生改变(升高了6dp)，从而使用户有一种View被“拿起来”等待操作的感觉。

下面我们来看看各类View在MD中的阴影效果，先放效果图：

• Button按钮：自带阴影交互效果，所以这里这里就不拿Button举例子了。

• 背景可绘制View：如TextView、CardView、ImageView等可以设置背景的View。

  以下内容都基于背景可绘制的View进行讲解，为什么要求背景可绘制呢？因为有了背景才有阴影，你想想空气这类透明的事物会产生阴影效果吗？所以这里要求View的背景是可绘制的，并且背景不能为透明。

---

动手操作:设置阴影交互

组成：阴影交互效果由两部分组成：默认高度(elevation)和动态转换高度(translationZ)，即官方文档中说的“Z轴高度 = elevation + translationZ“

• 设置默认高度elevation，以TextView为例子

   <TextView
      android:layout_width="match_parent"
      android:layout_height="wrap_content"
      android:layout_margin="10dp"
      android:background="#03A9F4"
      android:clickable="true"
      android:elevation="2dp"
      android:gravity="center"
      android:text="TextView有阴影"
      android:textSize="20sp"/>

  background——>设定背景，一定要注意背景不能为透明
  clickable——>让其能响应用户的点击
  elevation——>2dp的默认阴影效果。
  *注意：CardView中的默认阴影效果需要调用app:cardElevation=”2dp”
  对比效果如下


  仔细看，是能看出来下图的2dp阴影的。但是此时单击TextView并没有使阴影变大。

• 设置动态转换高度translationZ

  阴影变大的操作，是通过translationZ属性来操作的。translationZ指的是View在Z轴上的显示高度(也就是把View”拿起来”的高度)。默认的translationZ应该为0(因为默认的View没有被”拿起来”),只有当我们和View产生交互时，才应该让translationZ的值增加，产生更大的阴影效果。

  因此，translationZ这个属性不是让我们在Veiw的布局中直接使用固定值的，而是应该根据View的不同交互状态而做出大小的调整。Google文档方案为”selector+属性动画”来动态改变translationZ的数值。

  1. 下面我们建立一个selector命名为selector_view_raise.xml，里面根据View的不同状态设置不同的属性动画

     <selector xmlns:android="http://schemas.android.com/apk/res/android">
         <!--按下状态，translationZ变为6dp-->
         <item android:state_pressed="true">
             <objectAnimator
                 android:duration="@android:integer/config_shortAnimTime"
                 android:propertyName="translationZ"
                 android:valueTo="6dp"
                 android:valueType="floatType"></objectAnimator>
         </item>
         <!--默认状态，translationZ变回0dp-->
         <item>
             <objectAnimator
                 android:duration="@android:integer/config_shortAnimTime"
                 android:propertyName="translationZ"
                 android:valueTo="0dp"
                 android:valueType="floatType"></objectAnimator>
         </item>
     </selector>

  2. 把定义好的selector_view_raise.xml设置到TextView中，即可产生阴影交互

     android:stateListAnimator="@animator/selector_view_raise"

     如果不想要View的阴影交互行为，请将 android:stateListAnimator 属性设置为 @null。

  3. 运行后点击TextView，即可出现文章开头展示的动态效果

• 只要是背景可绘制View，都可产生阴影交互。阴影的效果，会根据绘制的背景边缘进行自动填充。下面我们来自定义一个背景，看看效果

---

自定义shape的阴影交互

上面例子中只使用的颜色作为背景。除了颜色，我们还可以自定义shape，用shape作为View的背景，阴影会根据我们定义的shape边缘，自动产生阴影效果。

• 定义一个圆角shape命名为shape_background_blue.xml

  <shape xmlns:android="http://schemas.android.com/apk/res/android"
         android:shape="rectangle">
      <solid android:color="@color/colorPrimary"></solid>
      <corners android:radius="5dp"></corners>
  </shape>

• 设置View的background属性

  android:background="@drawable/shape_background_blue"

• 该View将自动绘制一个带有圆角的阴影

---

剪裁视图和使用揭露动画

在5.0后，我们可以对边界为矩形、圆形和圆角矩形的View进行剪裁操作。可使用View.setClipToOutline() 方法或 android:clipToOutline 属性将视图裁剪至其轮廓区域，也可调用View.setClipBounds(Rect)来裁剪制定的区域。

谷歌指出，裁剪View是一个成本高昂的操作，因此不可以把剪裁操作作为属性动画(比如想把一个正方形一点点的剪成一个圆)。 如果要实现类似效果，请使用揭露效果动画。

下面我们先来看一下揭露效果 + 裁剪操作

通过效果图我们可以发现：
1.首次点击搜索按钮时，蓝色区域收起，再次点击，蓝色展开
2.点击裁剪按钮，蓝色区域被裁剪为左下角的1/4
3.再次点击搜索按钮，被裁剪后的蓝色区域收起，再次点击，蓝色展开

• 编写布局，这一步比较简单，我用了3个ImageView来分别显示蓝色区域、搜索按钮、裁剪按钮。大家copy过去就可以了，图标自行替换

  <LinearLayout
      android:layout_width="match_parent"
      android:layout_height="wrap_content"
      android:orientation="horizontal">
      <ImageView
          android:id="@+id/iv_blue_scope"
          android:layout_width="0dp"
          android:layout_height="match_parent"
          android:layout_weight="1"
          android:background="@color/colorPrimary"
          />
      <ImageView
          android:id="@+id/iv_search"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_vertical"
          android:background="@android:drawable/ic_menu_search"
          />
      <ImageView
          android:id="@+id/iv_cut"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_vertical"
         android:background="@drawable/ic_content_cut_black_24dp"/>
  </LinearLayout>

• 找到控件，对控件设置单击事件

  //控件
  ImageView iv_blue_scope;
  ImageView iv_search;
  ImageView iv_cut;

  @Override
  protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_0);
      iv_blue_scope = (ImageView) findViewById(R.id.iv_blue_scope);
      iv_search = (ImageView) findViewById(R.id.iv_search);
      iv_cut = (ImageView) findViewById(R.id.iv_cut);
      iv_search.setOnClickListener(this);
      iv_cut.setOnClickListener(this);

  }
  //单击事件
  public void onClick(View view) {
      int id = view.getId();
      switch (id) {
          case R.id.iv_search:
              //揭露ImageView
              exposeImageView();
              break;
          case R.id.iv_cut:
              //裁剪操作
              clipImageView();
              break;
      }
  }

• 在单击事件中，我们先来看揭露操作exposeImageView(),对于揭露操作，官方给了很简明的示例，我这里就是根据官方的示例，进行了部分的修改。直接上代码了，注意看注释

     private void exposeImageView() {
          //获取剪裁中心点，即扩散点，此处以View的右上角为中心点
          int cx = iv_blue_scope.getRight();
          int cy = iv_blue_scope.getTop();
          //获取最终剪裁的半径，以View的最长边为准
          int finalRadius = Math.max(iv_blue_scope.getWidth(), iv_blue_scope.getHeight());
          //创建动画
          Animator anim = null;
          //根据View的当前显示状态进行展开和收起的操作
          if (iv_blue_scope.getVisibility() == View.INVISIBLE) {
              //创建圆形的揭露动画，从指定View(iv_blue_scope)的中心点( cx, cy,)开始，揭露半径从0到View的最长边(finalRadius)
              anim = ViewAnimationUtils.createCircularReveal(iv_blue_scope, cx, cy, 0, finalRadius);
              //显示View,开启动画
              iv_blue_scope.setVisibility(View.VISIBLE);
              anim.start();
          } else {
              //创建圆形的反向揭露动画，揭露半径从最长边到0即可
              anim = ViewAnimationUtils.createCircularReveal(iv_blue_scope, cx, cy, finalRadius, 0);
              //注意，这里需要先展示动画，等动画结束后才可以把View隐藏掉。所以要对动画进行侦听
              anim.addListener(new AnimatorListenerAdapter() {
                  @Override
                  public void onAnimationEnd(Animator animation) {
                      super.onAnimationEnd(animation);
                      iv_blue_scope.setVisibility(View.INVISIBLE);
                  }
              });
              anim.start();
          }
      }

• 裁剪View，我这里是裁剪了部分区域，未执行剪裁到边界的操作，因为大部分的View边界和View大小一致，剪裁到边界相当于不剪裁。

  private void clipImageView() {
      //获取iv_clipped的中心坐标
      int cx = (iv_blue_scope.getLeft() + iv_blue_scope.getRight()) / 2;
      int cy = (iv_blue_scope.getTop() + iv_blue_scope.getBottom()) / 2;
      //实例化裁剪区域,此处我们裁剪该View的左下角的1/4区域
      Rect rect = new Rect(iv_blue_scope.getLeft(), cy, cx, iv_blue_scope.getBottom());
      //根据以上区域裁剪iv_clipped
      iv_blue_scope.setClipBounds(rect);
  }

源码：MaterialDesignDemo
